   CONNECTOR DETAILS

DEFENDER 90 NAS

C98

C98

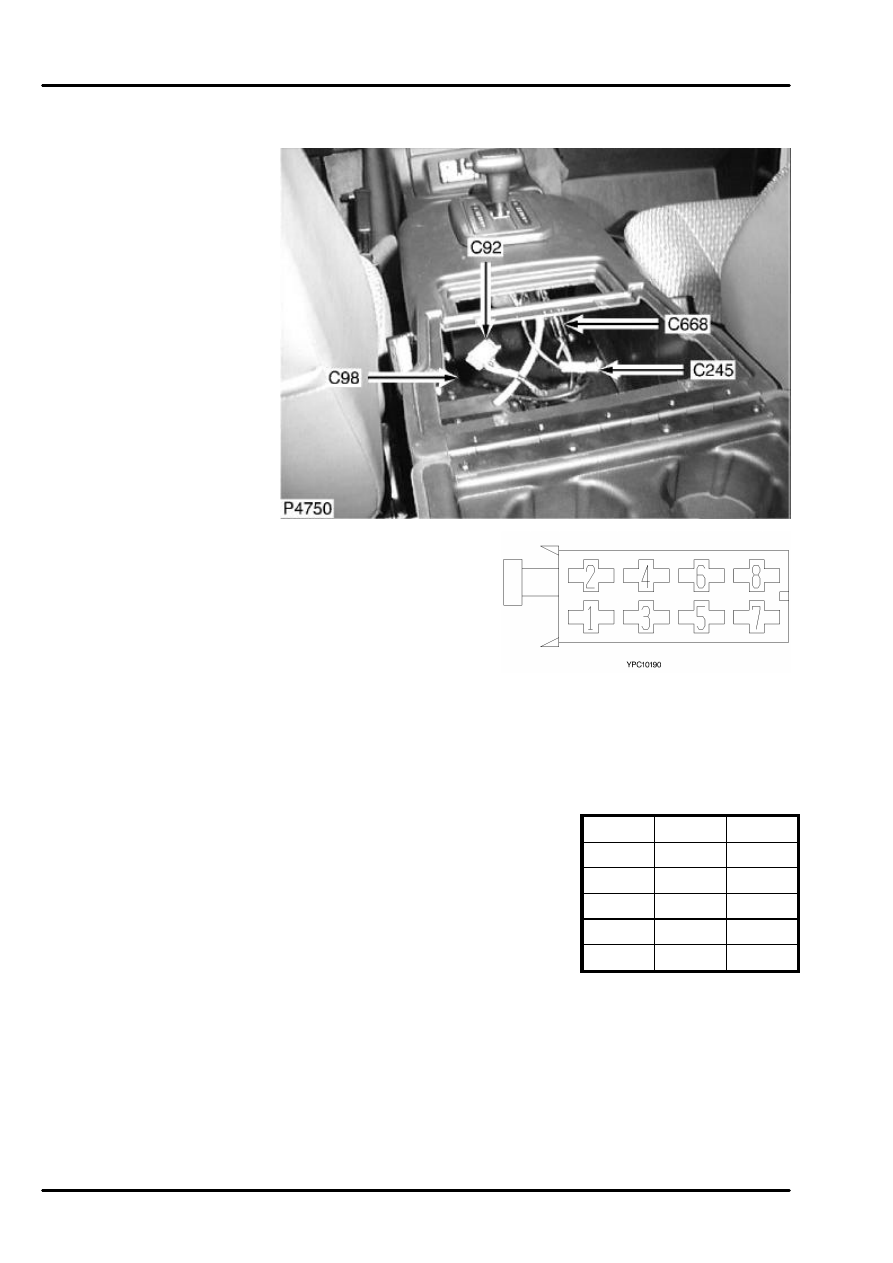

RADIO POWER
8 Way
Female
GREY
Behind center console

Cav

Color Cct

2

YP

ALL

4

P

ALL

6

RB

ALL

7

WK

ALL

8

B

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C99

C99

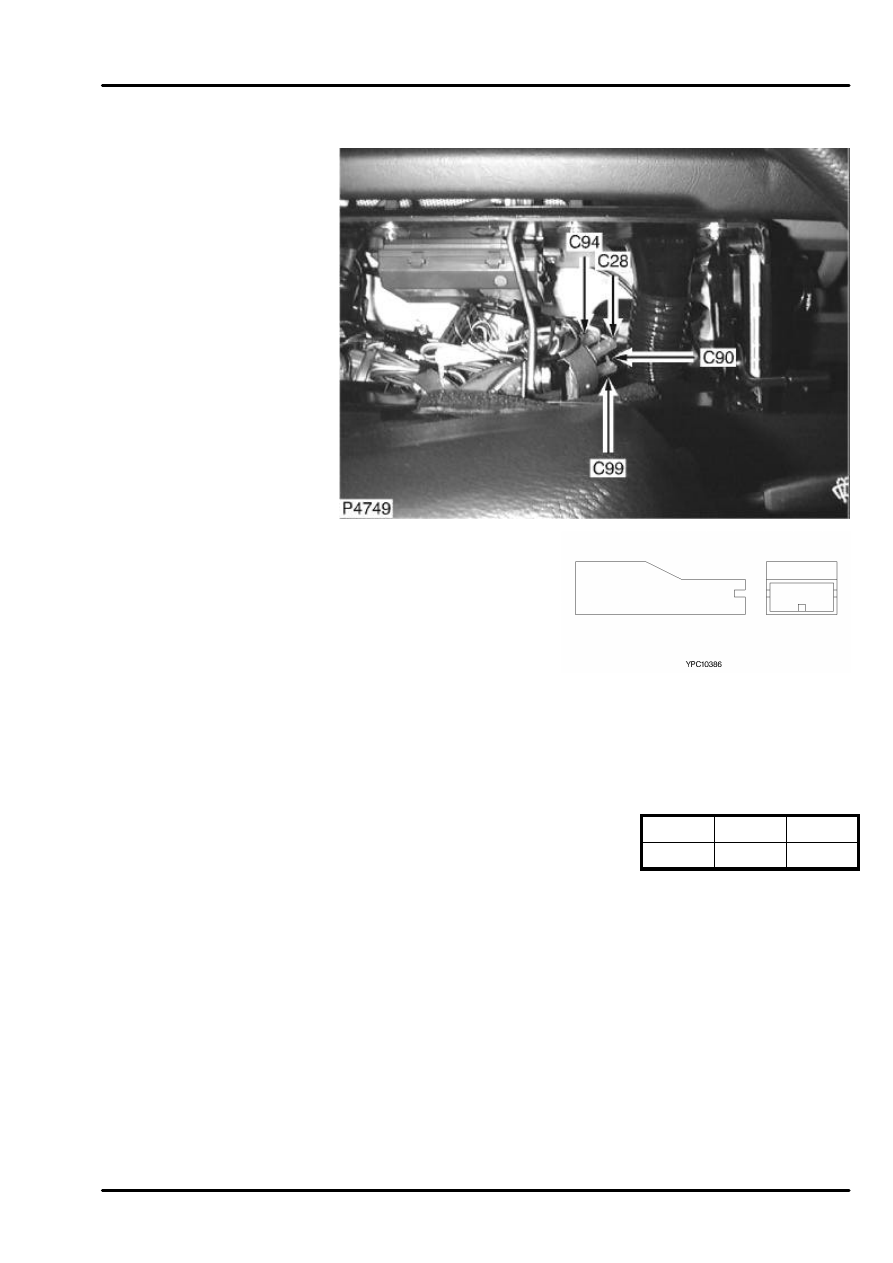

IGNITION SWITCH
1 Way
Female
NATURAL
Behind instrument pack

Cav

Color Cct

1

WO

ALL

   CONNECTOR DETAILS

DEFENDER 90 NAS

C100

C100

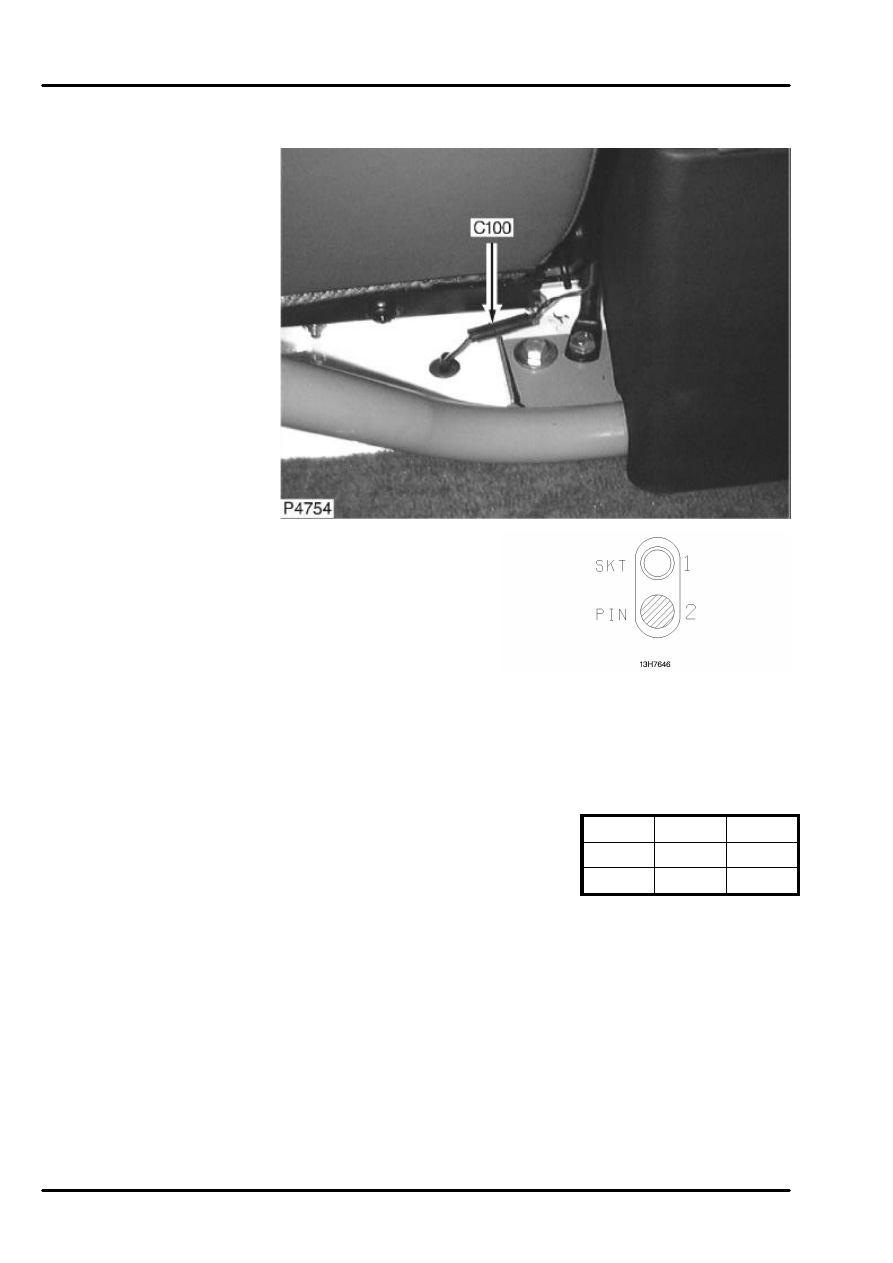

SEAT BELT BUCKLE
2 Way

BLACK
Underside of driver's seat

Cav

Color Cct

1

B

ALL

2

WB

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C101

C101

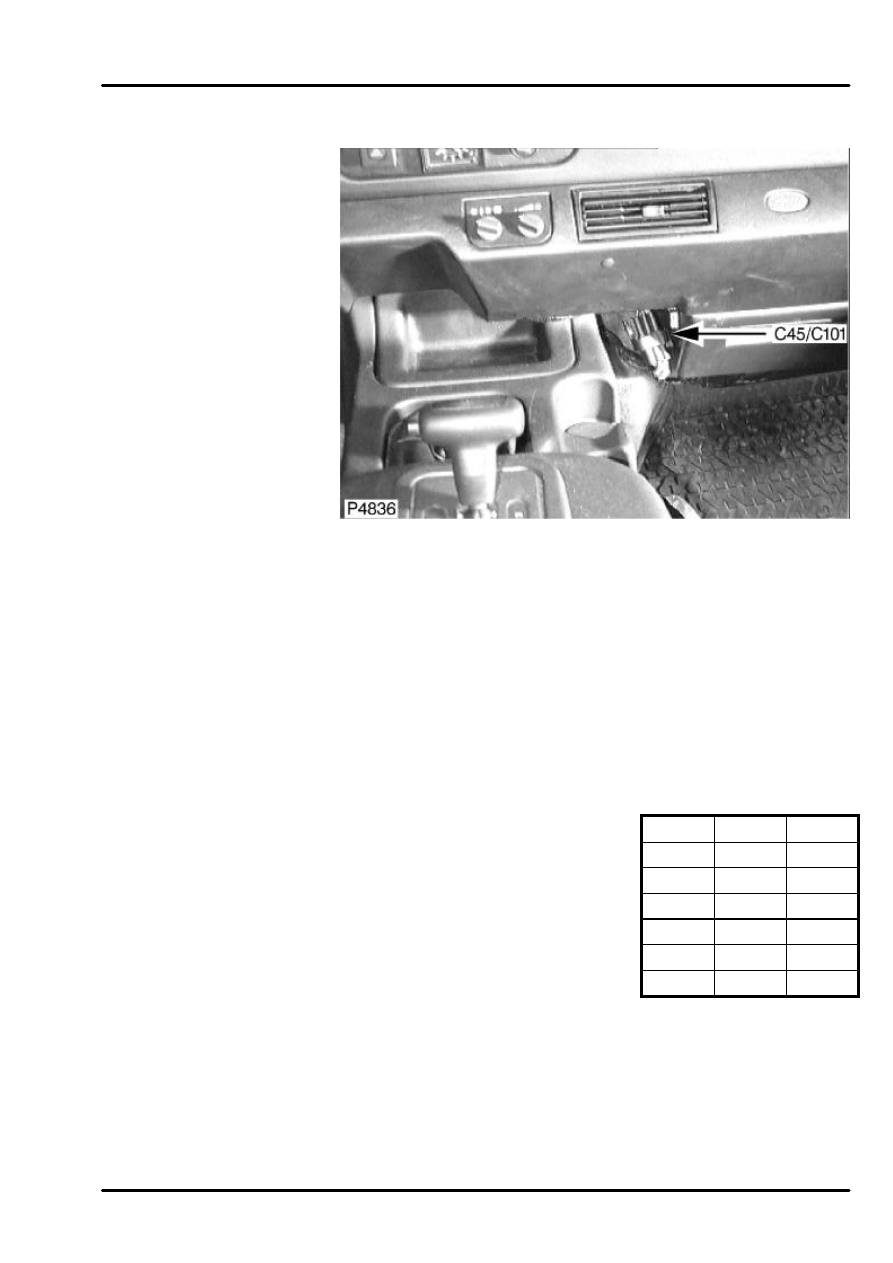

A/C DASH HARNESS
TO A/C ENGINE BAY
HARNESS
8 Way
Male
BLACK
Passenger's footwell

t:\compuset\erl\faceview\AFU3816.tif

Cav

Color Cct

1

G

ALL

2

U

ALL

3

R

ALL

4

N

ALL

5

UR

ALL

6

B

ALL
