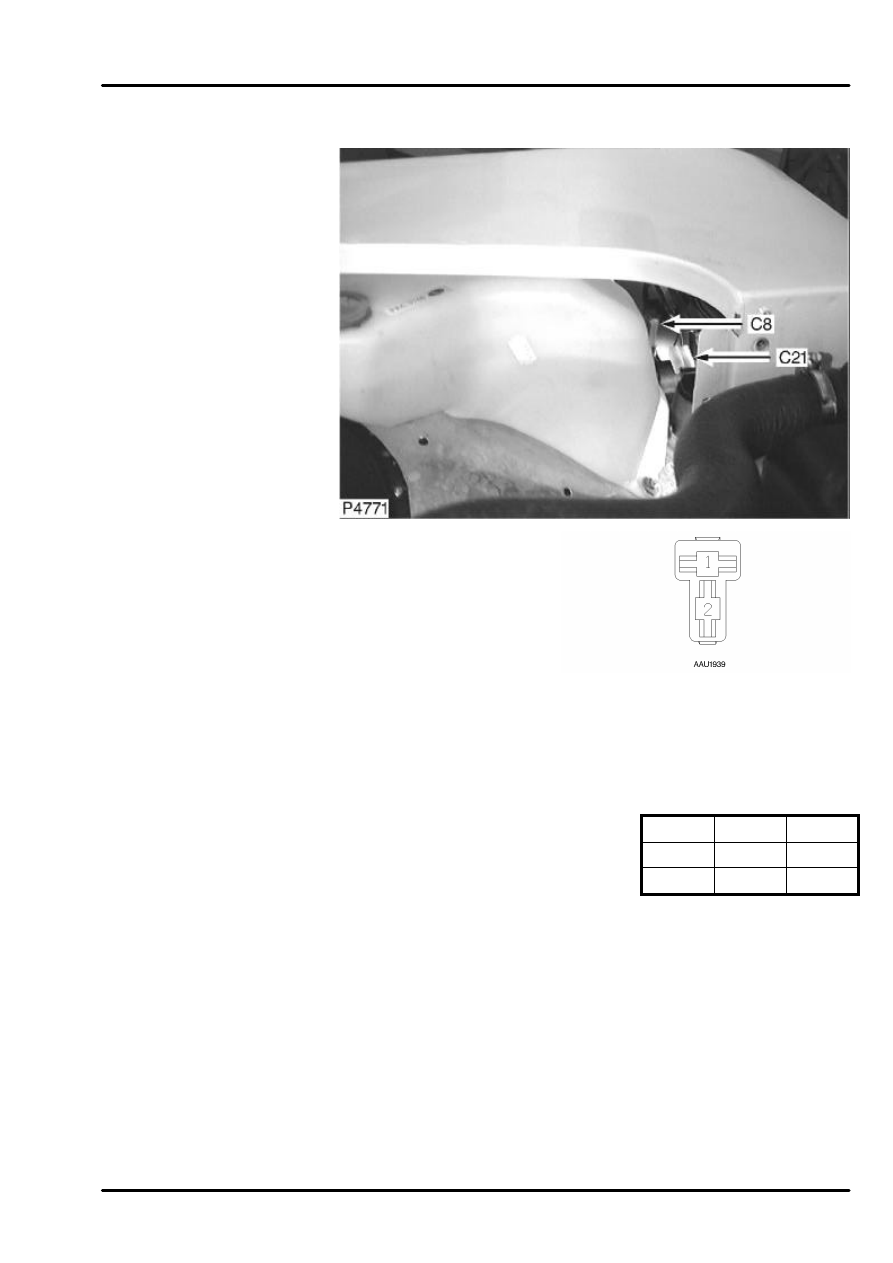

   CONNECTOR DETAILS

DEFENDER 90 NAS

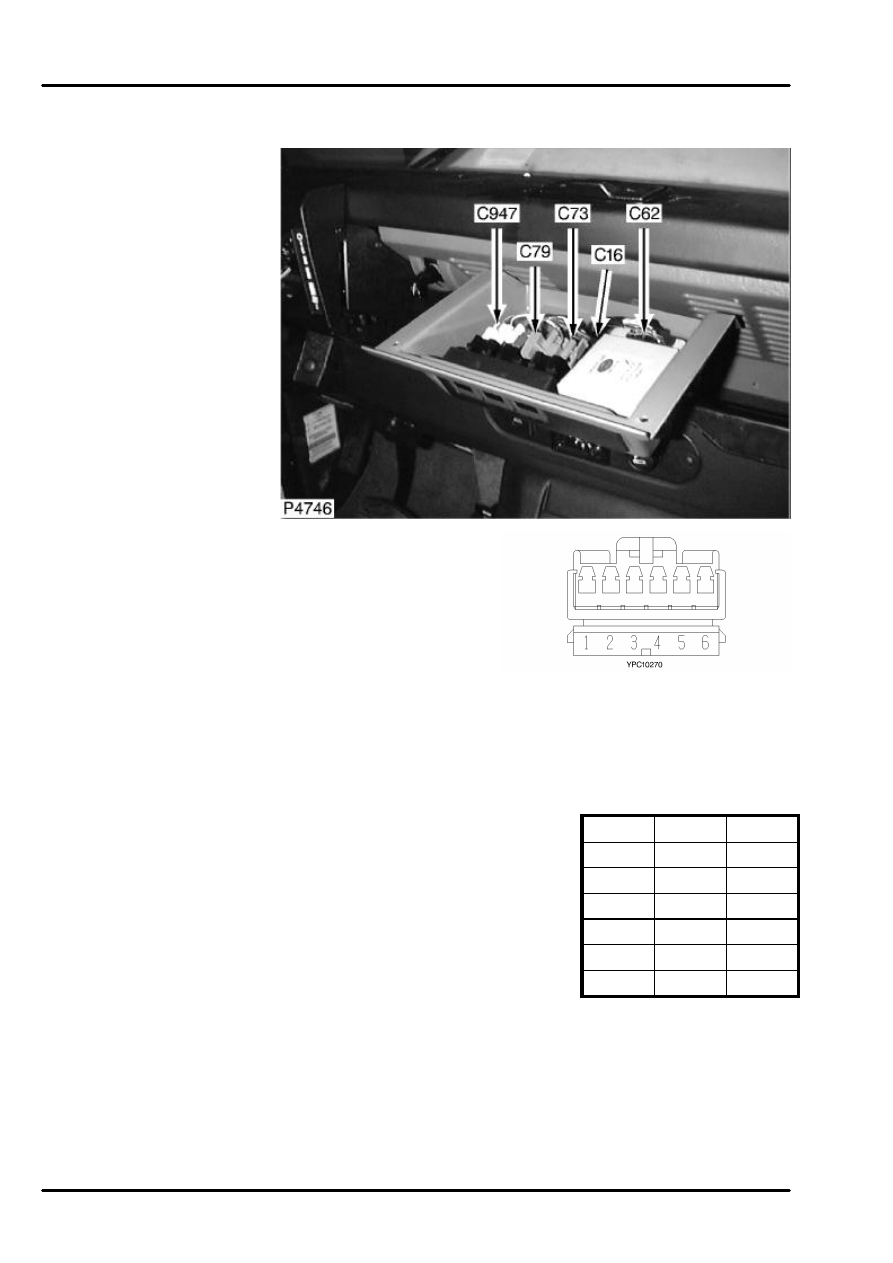

C16

C16
MFU
6 Way
Female
WHITE
Behind dash trim panel

Cav

Color Cct

1

P

ALL

2

WG

ALL

3

WN

ALL

4

RW

ALL

5

WR

ALL

6

B

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C21

C21
WASHER PUMP -
REAR
2 Way
Female
NATURAL
Under bonnet, LH inner
fender

Cav

Color Cct

1

B

ALL

2

BLG

ALL

   CONNECTOR DETAILS

DEFENDER 90 NAS

C26

C26
BRAKE FLUID LEVEL
1 Way
Female
NATURAL
Rear LH side of engine
compartment

Cav

Color Cct

1

WY

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C28

C28
IGNITION SWITCH
1 Way
Female
NATURAL
Behind instrument pack

Cav

Color Cct

1

N

ALL
