Rear End Sheet Metal Repairs - Rear Lamp Mounting Panel

Removal and Installation

Removal

1. Disconnect both battery leads, negative lead first.
2. Disconnect generator.
3. Remove rear bench seat.
4. RH side: Remove tail door.

For additional information, refer to:

Taildoor

 (501-03 Body

Closures, Removal and Installation).

5. Remove rear lights and reflector.
6. LH side: Remove licence plate and taildoor striker.

Installation

1. Prepare and clean panel joint faces.

2. Reverse removal procedure.

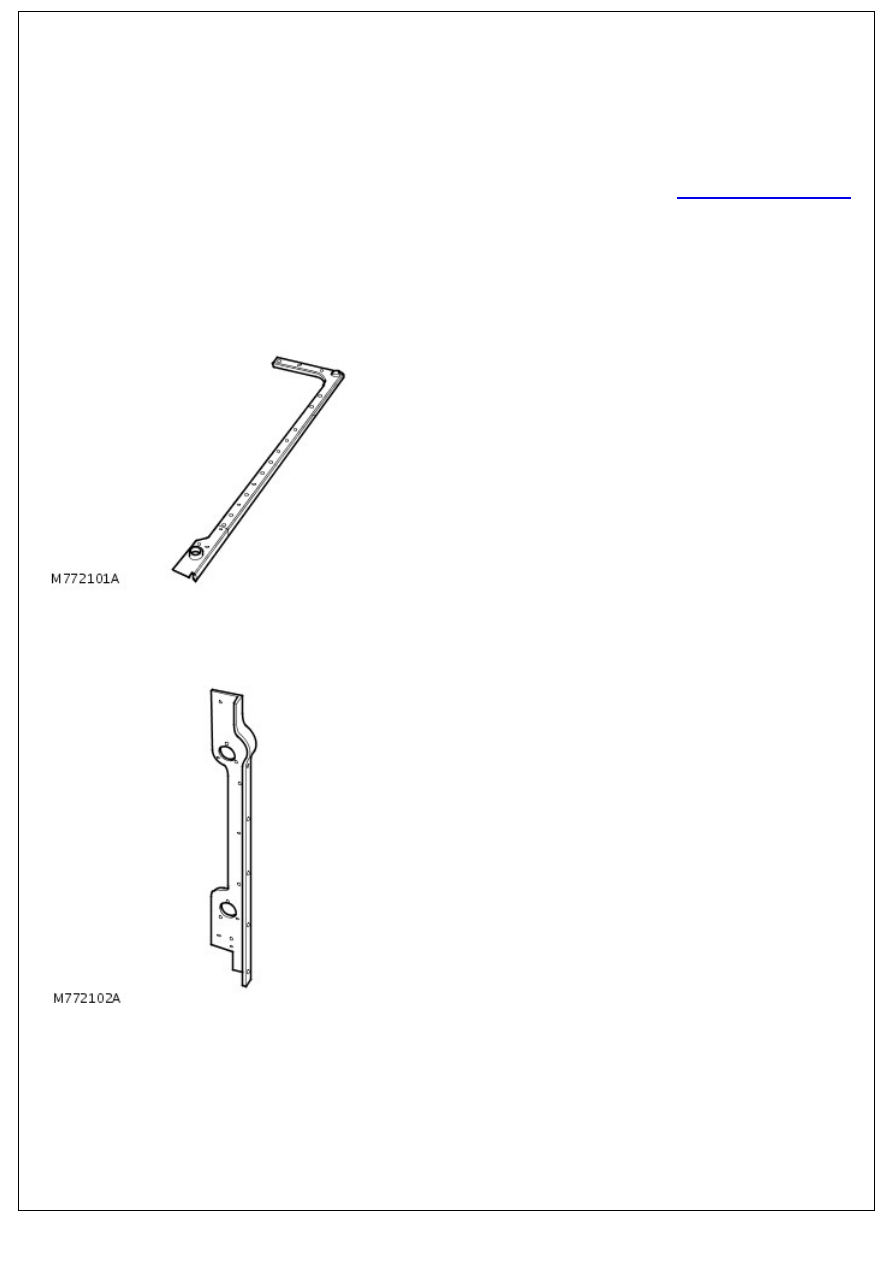

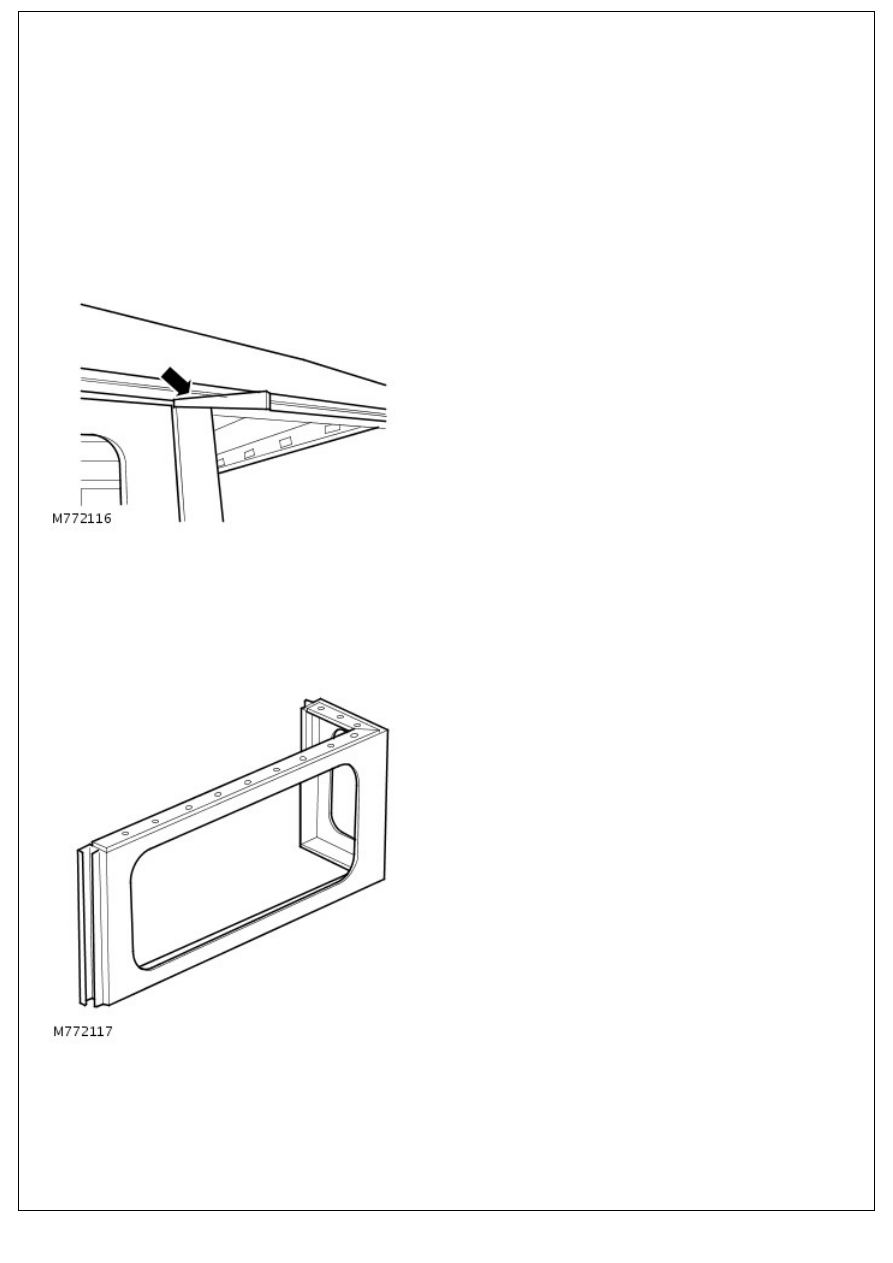

Rear End Sheet Metal Repairs - Rear Quarter Upper Panel

Removal and Installation

Removal

1. Disconnect both battery leads, negative lead first.
2. Remove front, centre and rear sections of headlining.
3. Release upper edge of front door aperture seal.
4. Release upper edge of rear door aperture seal.
5. Remove fixings from front edge of roof, and along side being

replaced.

6. Release sealant securing front edge of roof.

7. Insert wedges into top of both B-pillar and C-pillar. This

will allow access for removal of body side.

8. RH side: Remove tail door.
9. Remove side window.
10. Remove rear sixth light.
11. Remove all bolts securing rear quarter upper panel.

Installation

1. Prepare and clean panel joint faces.

2. NOTE: When refitting, ensure rear quarter upper panel is

correctly fitted onto location pins.

Reverse removal procedure.

Rear End Sheet Metal Repairs - Rear Quarter Lower Panel

Removal and Installation

Removal

• NOTE: In this procedure the bodyside capping and the corner capping are also changed.

1. Disconnect both battery leads, negative lead first.
2. Remove rear quarter upper panel.

For additional information, refer to:

Rear Quarter Upper Panel

(501-30 Rear End Sheet Metal Repairs, Removal and

Installation).

3. Remove all rear lamps and reflectors.
4. LH side: Remove licence plate and lamp.
5. LH side: Remove taildoor striker.
6. RH side: Remove fuel filler and grommet.

7. Remove all bolts and rivets securing rear quarter lower

panel.

Installation

1. Prepare and clean panel joint faces.

2. NOTE: When refitting, ensure rear quarter lower panel is

2. NOTE: When refitting, ensure rear quarter lower panel is

correctly fitted onto location pins.

Reverse removal procedure.
