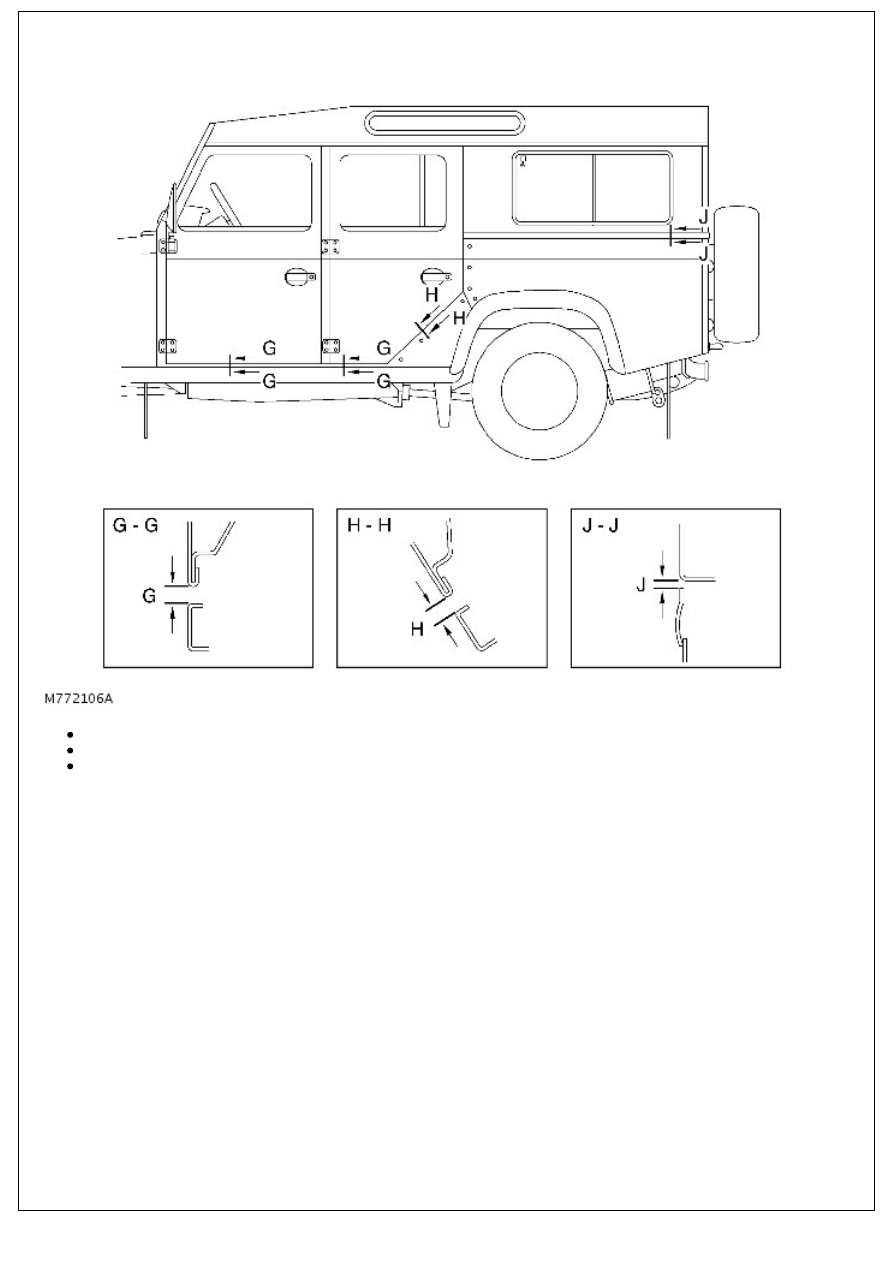

Section G-G, Door to sill gap G = 7 - 11 mm. Door profile to sill = 0 to = + 2 mm

Section H-H, Rear door to body gap H = 7 - 11 mm. Door profile to body = 0 to = + 3 mm

Section J-J, Body side lower to body, gap J = 0 - 4 mm. To be parallel within 2 mm

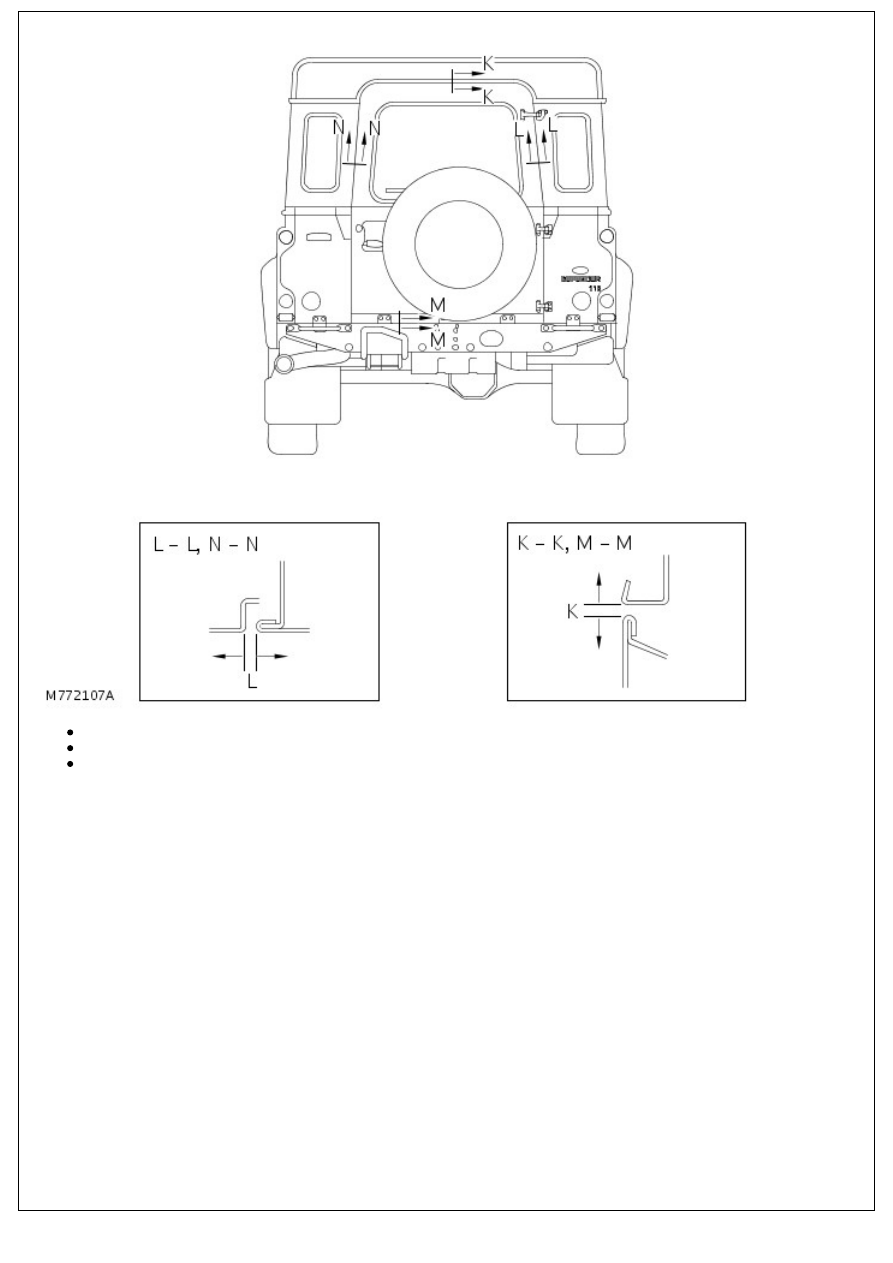

Section K-K, Roof to taildoor, gap K = 7 - 9 mm. Profile = ± 1 mm

Section L-L, N-N, Body side to taildoor, gap L = 56 - 7 mm. Profile = ± 1 mm

Section M-M, Body rear to taildoor, gap M - 7 - 9 mm

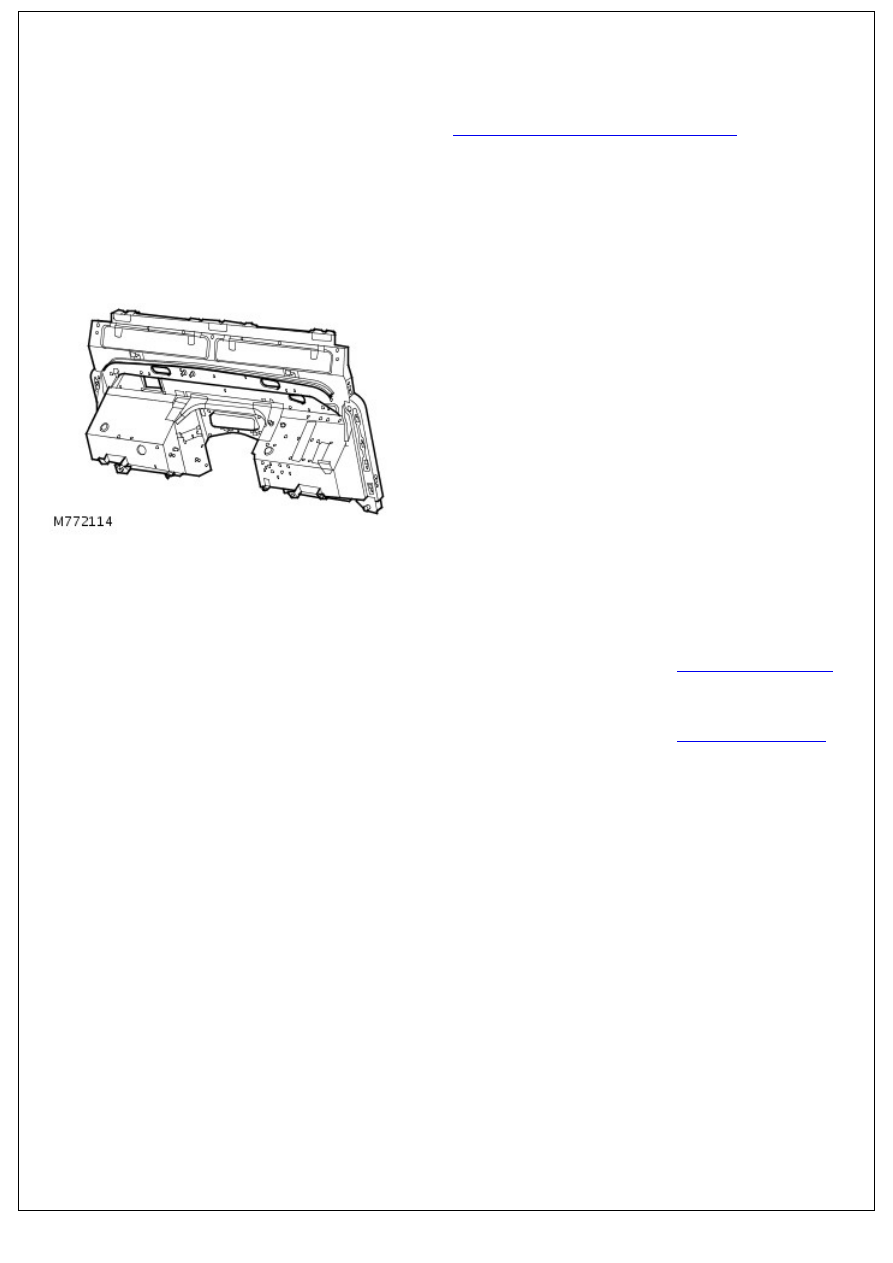

Front End Sheet Metal Repairs - Bulkhead Assembly

Removal and Installation

Removal

All vehicles

1. Disconnect both battery leads, negative lead first.
2. Remove front fender side panel.

For additional information, refer to:

Front Fender Side Panel

(501-27 Front End Sheet Metal Repairs, Removal and

Installation).

3. Remove RH and LH front upper wing. For additional

information, refer to:

Front Fender Top Panel LH

 (501-27

Front End Sheet Metal Repairs, Removal and Installation).and

For additional information, refer to:

Front Fender Top Panel

RH

 (501-27 Front End Sheet Metal Repairs, Removal and

Installation).

4. Remove headlamp mounting panels.
5. Remove windshield frame.

For additional information, refer to:

Windshield Frame

 (501-

27 Front End Sheet Metal Repairs, Removal and Installation).

6. Remove both front doors.

Vehicles built up to 12/2006

7. Remove lower fascia panel. For additional information, refer

to: (501-12 Instrument Panel and Console)

Instrument Panel Lower Section - Vehicles Built From:

07/2001 (Removal and Installation),

Instrument Panel Lower Section - Vehicles Built From:

07/1998 (Removal and Installation),

Instrument Panel Lower Section - Vehicles Built Up To:

07/1998 RHD (Removal and Installation),

Instrument Panel Lower Section - Vehicles Built Up To:

07/1998 LHD (Removal and Installation).

All vehicles

8. Models with A/C: Remove relevant A/C pipes.
9. Remove front grille.
10. Drain cooling system.

1. 4.0 -

For additional information, refer to: Cooling System

Draining, Filling and Bleeding (303-03A Engine

Cooling - 4.0L, General Procedures).

2. Tdi -

For additional information, refer to: Cooling System

Draining, Filling and Bleeding (303-03B Engine

Cooling - 2.5L (Tdi) Diesel, General Procedures).

3. Td5 -

For additional information, refer to: Cooling System

Draining, Filling and Bleeding (303-03C Engine

Cooling - 2.5L (Td5) Diesel, General Procedures).

4. 2.4L Diesel -

For additional information, refer to:

Cooling System

Draining, Filling and Bleeding

 (303-03 Engine

Cooling - 2.4L Duratorq-TDCi HPCR (103kW/140PS)

- Puma, General Procedures).

11. Remove radiator and charge air cooler.
12. Models with A/C: Remove condenser.
13. Remove air cleaner assembly.
14. Remove heater unit.For additional information, refer to:

(412-02 Heating and Ventilation)

Heater Core - Vehicles Without: Air Conditioning (Removal

and Installation),

Heater Core and Evaporator Core Housing - LHD (Removal

and Installation),

Heater Core and Evaporator Core Housing - RHD (Removal

and Installation),

Heater Core and Evaporator Core Housing

 (Removal and

Installation).

15. Remove brake booster assembly.
16. Remove heater ducts.
17. Remove both front seats.
18. Remove front carpets.
19. Release all relevant harnesses and position aside.

20. Remove facia support bracket.

Installation

1. Prepare and clean panel joint faces. Ensure all necessary

grommets and sealant is applied to new bulkhead.

2. Reverse removal procedure.
3. Bleed brake system.

For additional information, refer to:

Brake System Bleeding

(206-00 Brake System - General Information, General

Procedures).

4. Adjust headlamps.

For additional information, refer to:

Headlamp Adjustment

(417-01 Exterior Lighting, General Procedures).

5. Water test after refitting.
