Defender. Manual - part 292





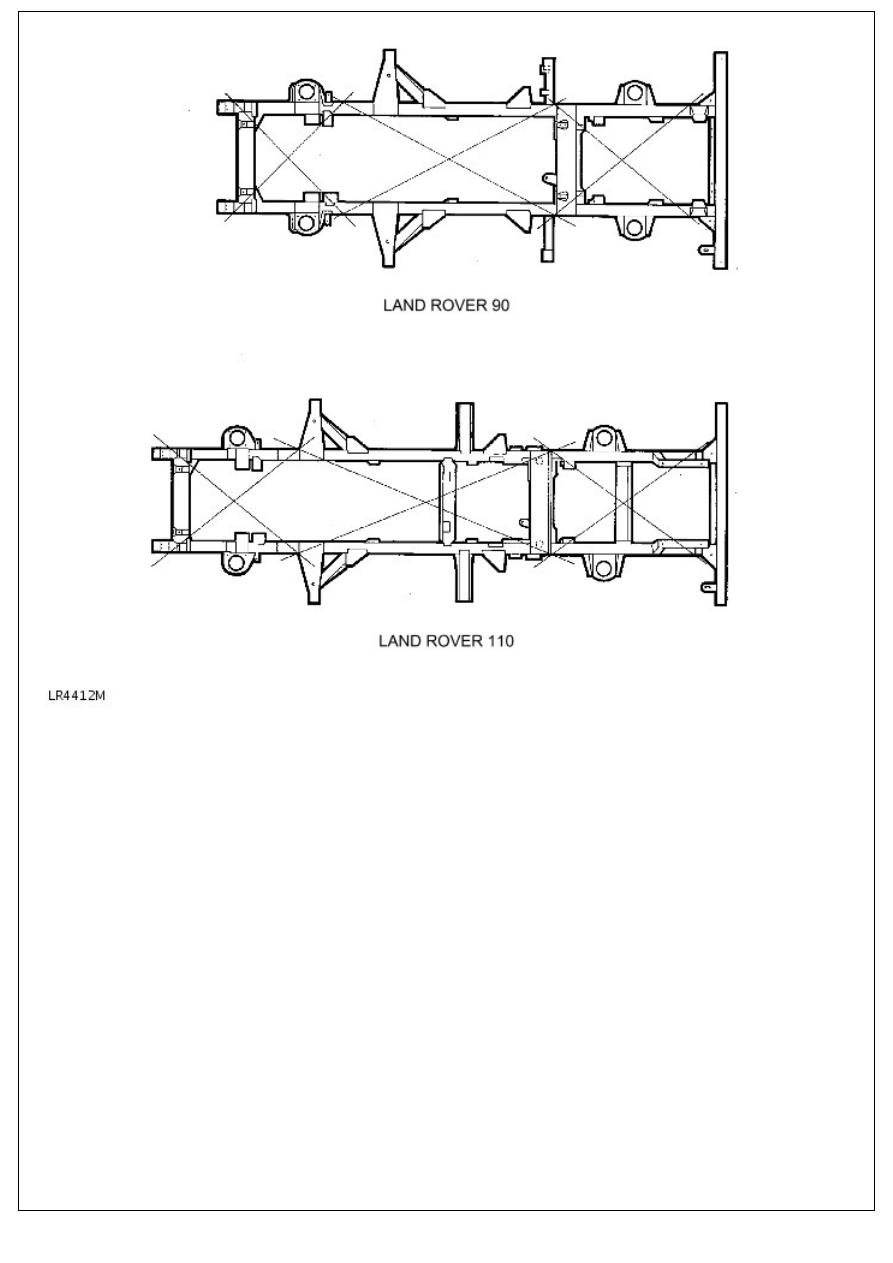

90 Chassis

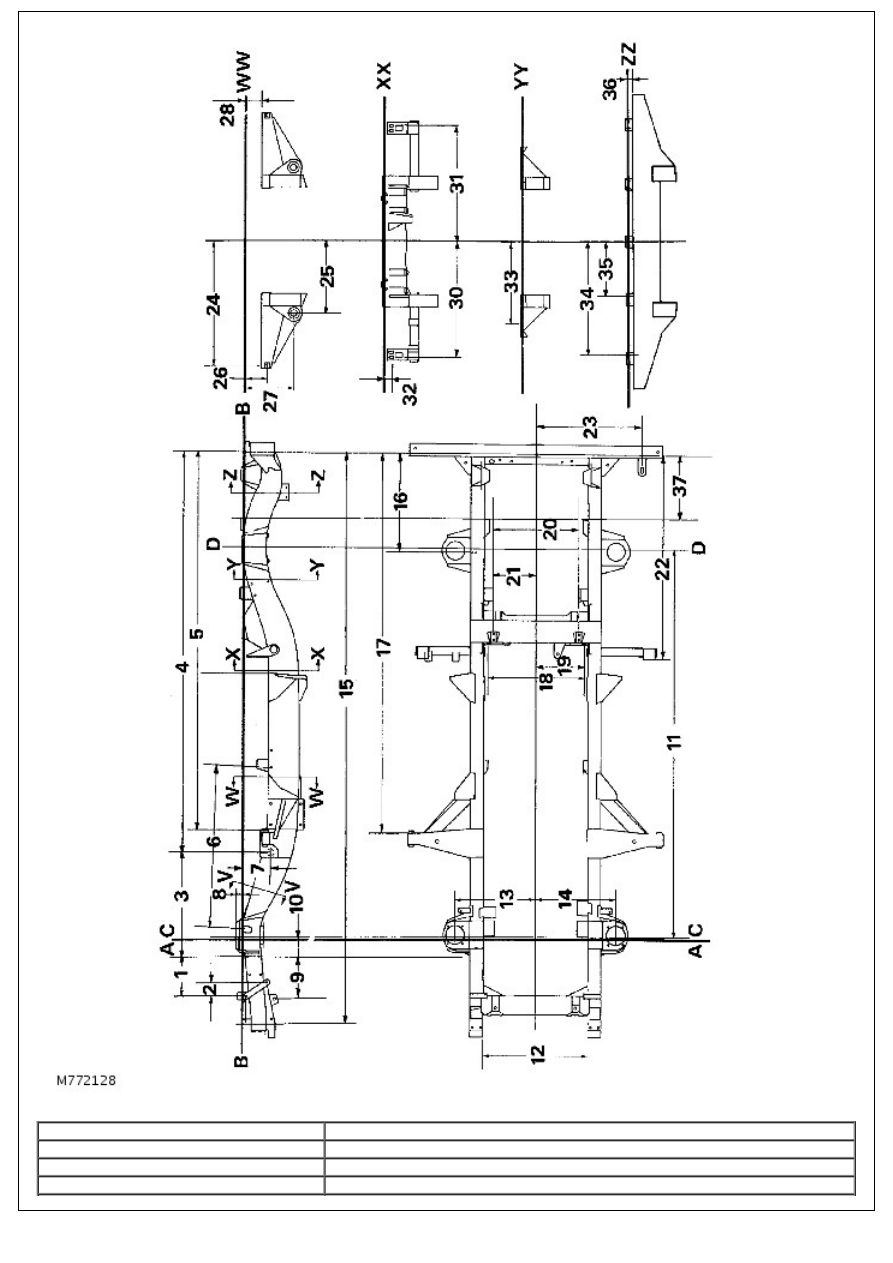

Chassis alignment dimensions

No./Letter

Dimension

A

Front datum

B

Chassis Datum

C

Front axle centre line

D

Rear axle centre line

1.

239,0 - 236,5 mm

2.

82,0 - 79,5 mm

3.

633 mm

4.

2420,6 - 2418,6 mm

5.

2306,4 - 2305,4 mm

6.

981,2 - 978,7 mm

7.

182,7 mm

8.

41,5 - 37,0 mm

9.

252 - 250 mm

10.

110 mm

11.

2360mm - Wheelbase

12.

636 - 634 mm

13.

488 - 482 mm

14.

488 - 482 mm

15.

3431,1 - 3426,1 mm

16.

588,3 - 586,3 mm

17.

2313,8 - 2311,8 mm

18.

590,5 mm

19.

295,25 mm

20.

519,30 - 517,30 mm

21.

259,80 - 258,50 mm

22.

1242,6 - 1240,6 mm

23.

642,5 - 639,5 mm

24.

750,9 mm

25.

439,5 - 436,5 mm

26.

136,5 mm

27.

299,5 - 295,5 mm

28.

103 - 100 mm

29.

131,5 - 126,5 mm

30.

705,5 - 704,5 mm

31.

705,5 - 704,5 mm

32.

42,2 - 40,2 mm

33.

491 - 486 mm

34.

594,2 - 593,4 mm

35.

283,0 - 282,2 mm

36.

32,25 - 31,25 mm

37.

397 - 395 mm

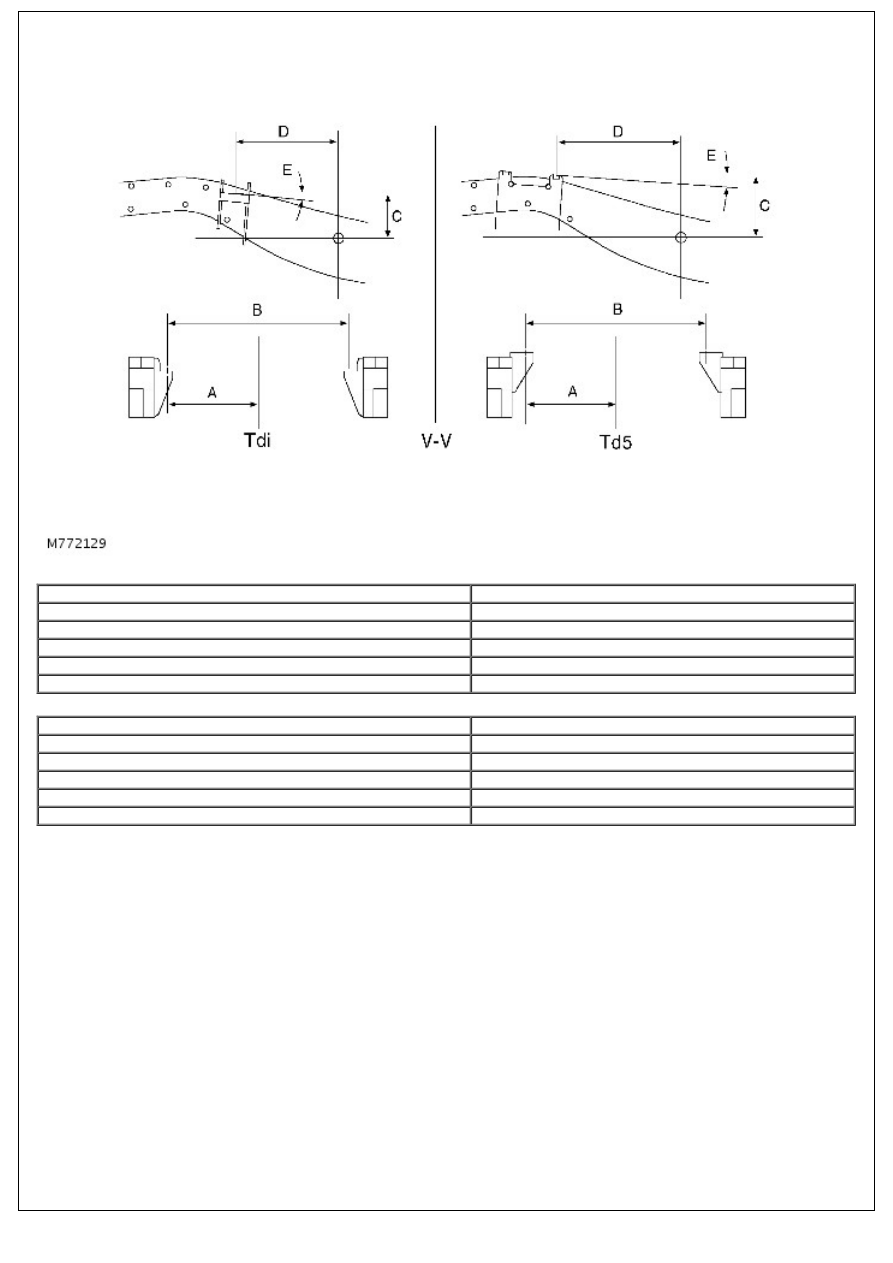

Engine mounting dimensions - section V-V

• NOTE: The engine mounting bracket dimensions are applicable to all models

Tdi dimensions

Dimension

value

A

276.5 mm

B

553 mm

C

127.9 mm

D

317.4 mm

E

4 °

Td5 dimensions

Dimension

value

A

273.2 mm

B

546.5 mm

C

187.8 mm

D

347.3 mm

E

4 °

110 Chassis
