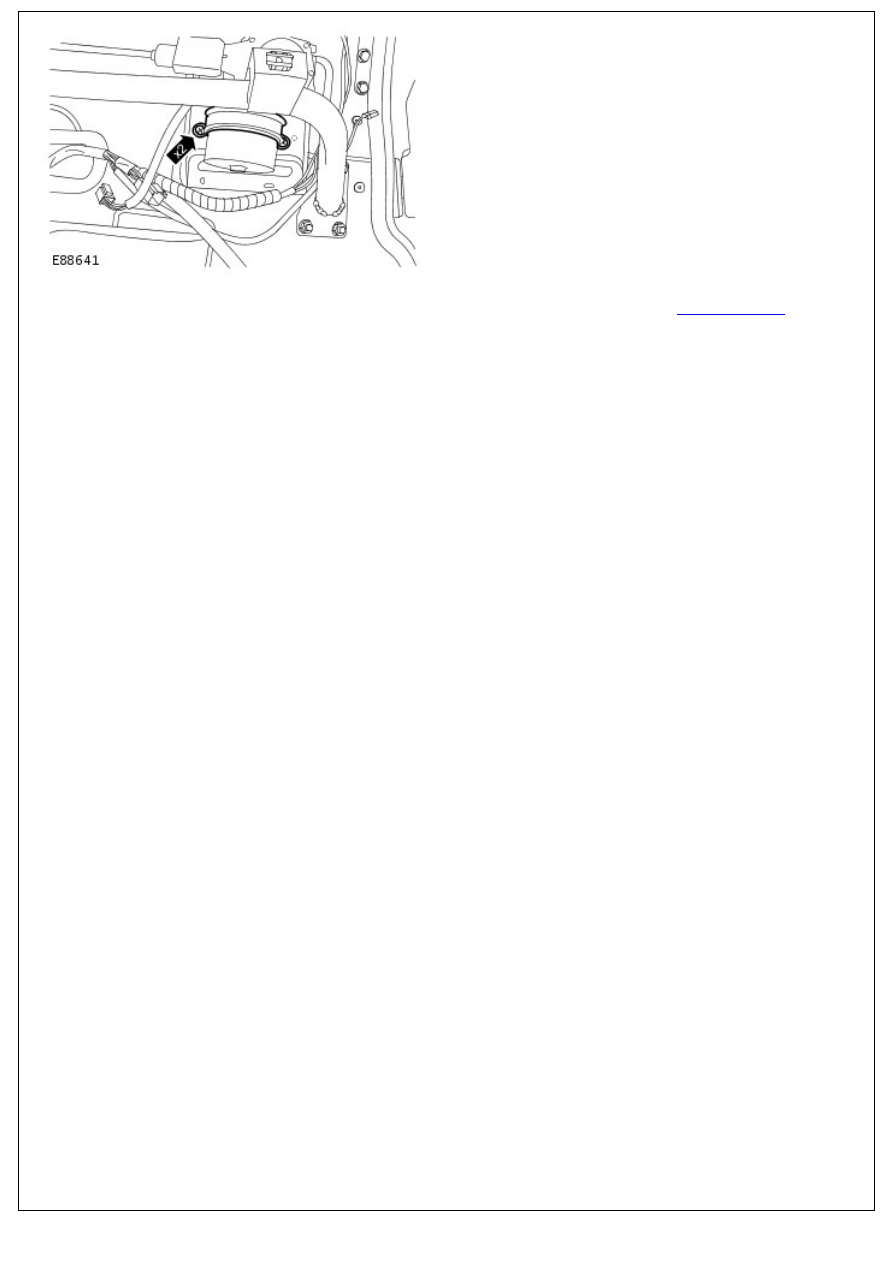

3. Tighten to 5 Nm (4 lb.ft).

4. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01

Battery, Mounting and Cables, General Procedures).

Wipers and Washers - Windshield Wiper/Washer Switch

Removal and Installation

Removal

1. Remove the steering column shrouds.

For additional information, refer to:

Steering Column Shrouds

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

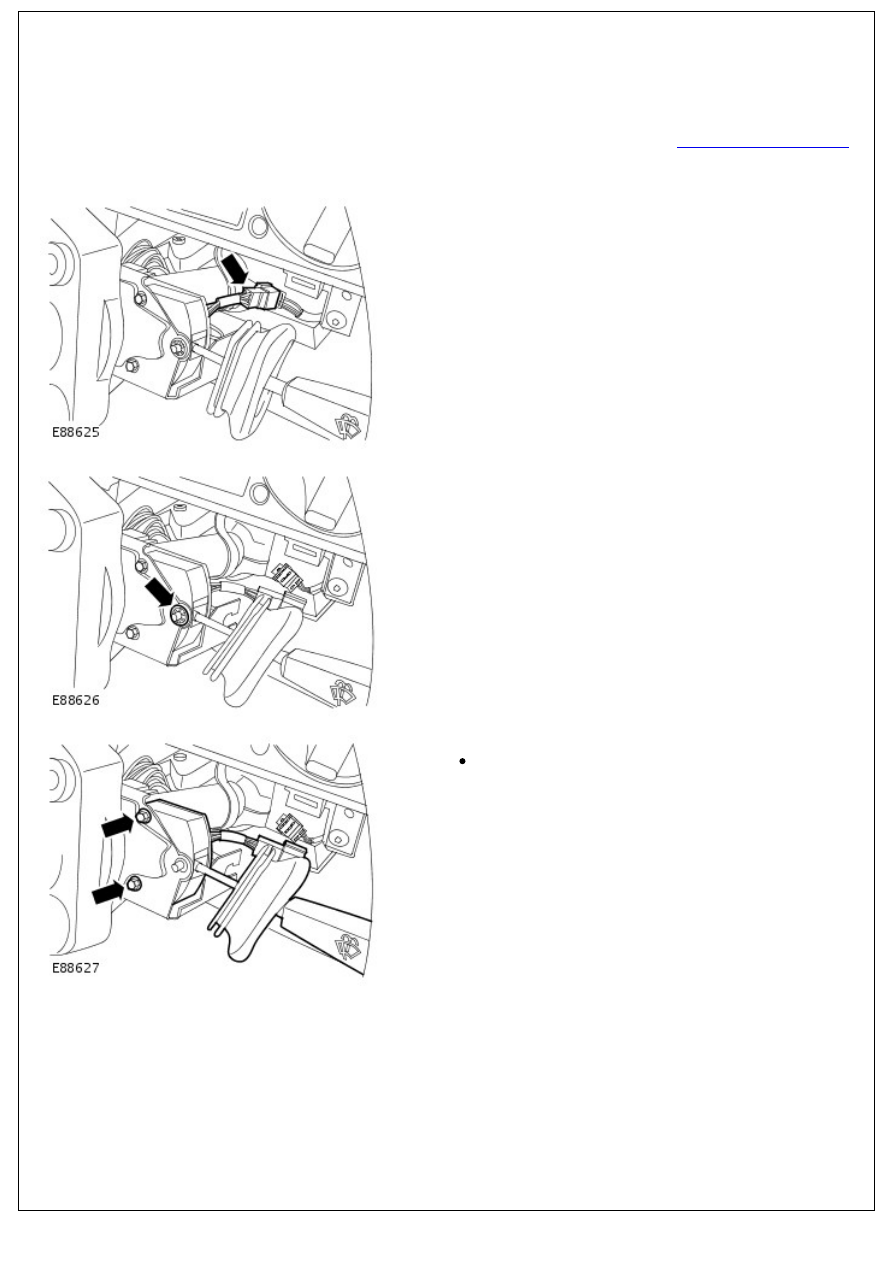

2. Disconnect the electrical connector.

3. Remove and discard the clip.

4. Remove the windshield wiper switch.

Remove the 2 screws.

Installation

1. To install, reverse the removal procedure.

Wipers and Washers - Wiper Mounting Arm and Pivot Shaft

Removal and Installation

Removal

1. Disconnect battery negative lead.
2. Remove steering column shroud.

For additional information, refer to:

Steering Column Shrouds

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

3. Remove windshield wiper motor.

For additional information, refer to:

Windshield Wiper Motor

(501-16 Wipers and Washers, Removal and Installation).

4. Remove 2 screws and move heater fan switch aside.

5. Remove 2 screws securing drivers side demister duct.
6. Disconnect demister tube and remove duct.

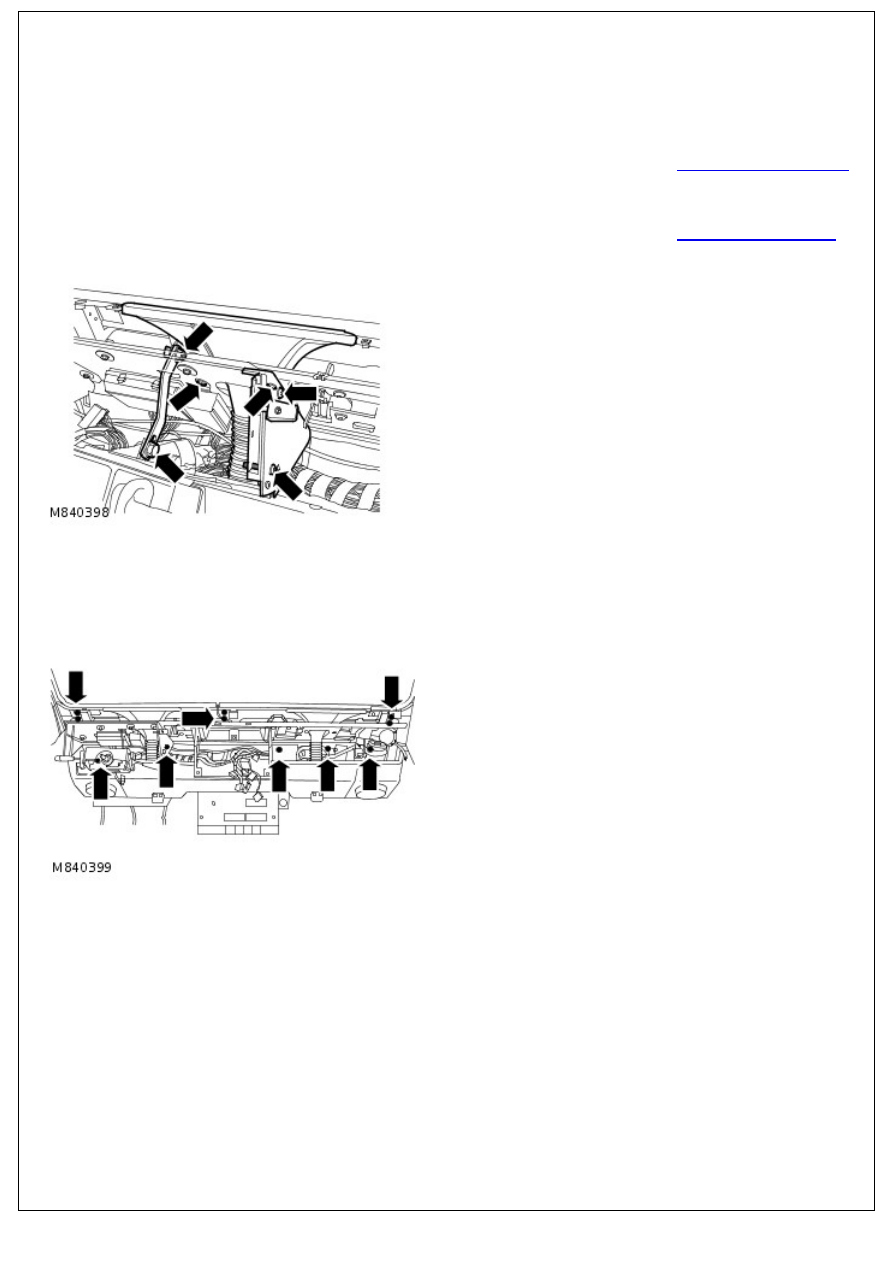

7. Remove bolt and nut and bolt securing steering column

support bracket and remove bracket.

8. Remove 11 screws securing fascia support rail.

9. Remove cable ties securing washer tube to windshield wiper

rack tube.

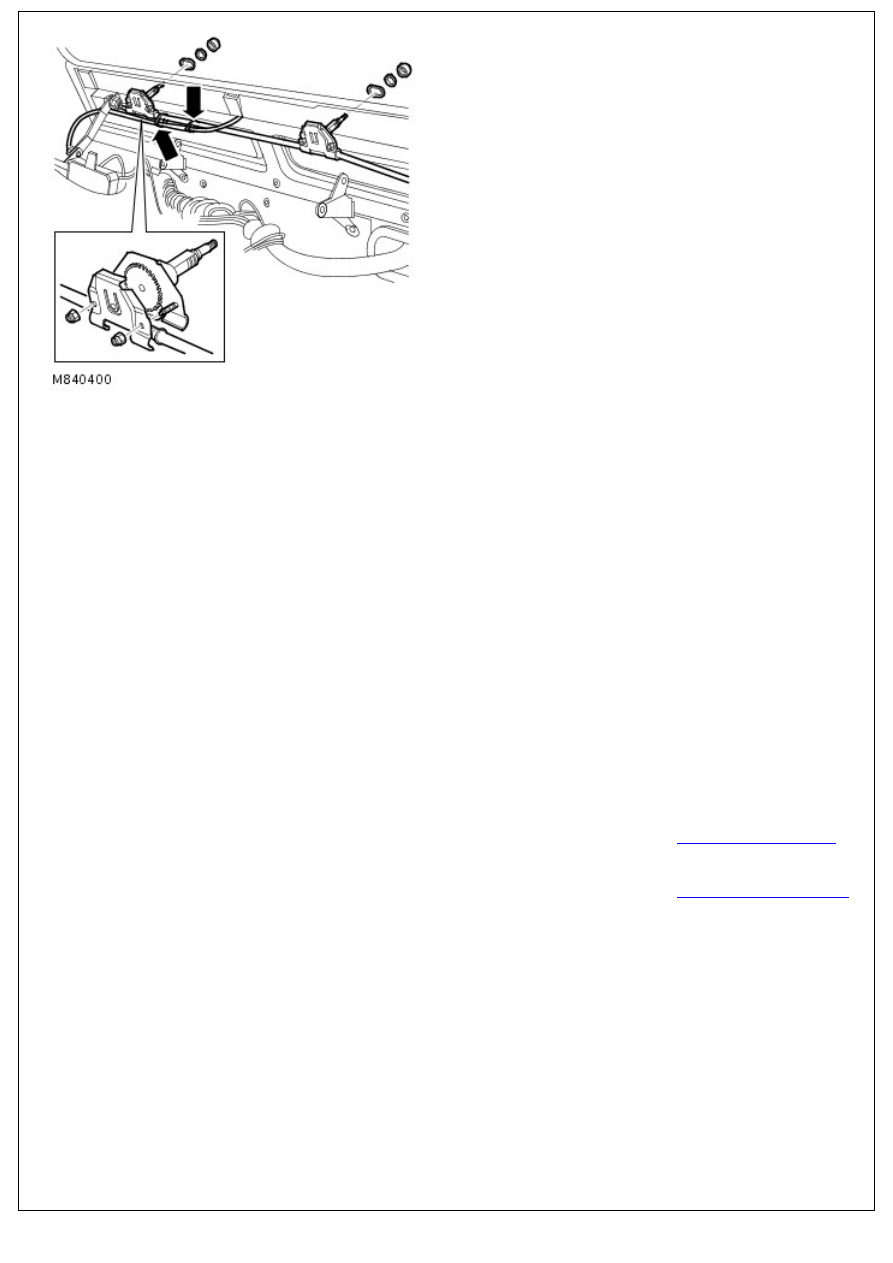

10. Loosen fully 4 nuts securing backplates to wiper mounting

arm and pivot shaft and remove windshield wiper rack tubes.

11. Remove seals from wheel box spindles.

12. Remove 2 nuts securing wiper mounting arm and pivot

12. Remove 2 nuts securing wiper mounting arm and pivot

shaft and remove sealing washers.

13. Carefully pull fascia support rail from bulkhead sufficiently

to remove wiper mounting arm and pivot shaft.

Installation

1. Loosen fully but do not remove nuts securing wheel box back

plates.

2. Grease wiper mounting arm and pivot shaft.
3. Fit wiper mounting arm and pivot shaft, fit sealing washers

and tighten nuts to 5 Nm (3.7 lbf.ft).

4. Fit spindle seals.
5. Fit wiper rack tubes and tighten wiper mounting arm and

pivot shaft nuts sufficiently to hold tubes. Tighten wheel box

back plate nuts to 6 Nm (4 lbf.ft) after fitting windshield

wiper motor.

6. Align washer tube to rack tube and secure with cable ties.
7. Align fascia support rail and secure with screws.
8. Fit steering column support bracket and tighten bolt and nut

and bolt to 45 Nm (33 lbf.ft).

9. Fit demister duct to tube, align relay bracket and secure duct

with screws.

10. Position heater fan switch and secure with screws.
11. Fit windshield wiper motor.

For additional information, refer to:

Windshield Wiper Motor

(501-16 Wipers and Washers, Removal and Installation).

12. Fit steering column shroud.

For additional information, refer to:

Steering Column Shrouds

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

13. Connect battery negative lead.
