6. Remove the LH defrost vent duct.

Remove the clip.

7. Remove the RH demister duct.

Remove the clip.

8. Release the RH defrost vent duct.

Remove the screw.

9. Remove the RH vent duct.

Remove the clip.

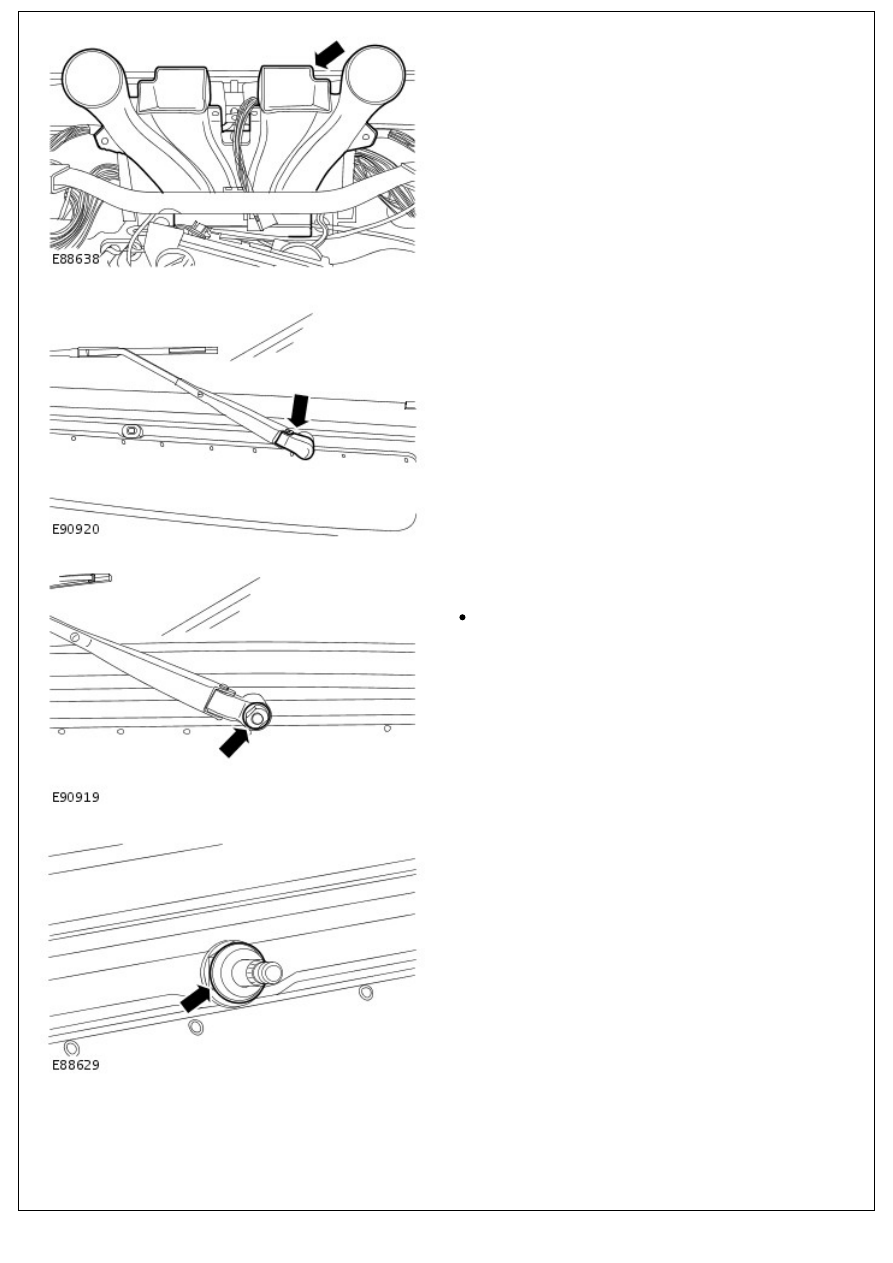

10. Remove the center register duct.

10. Remove the center register duct.

11. NOTE: RH shown, LH similar.

Remove the windshield wiper arm nut cover.

12. NOTE: RH shown, LH similar.

Remove the windshield wiper arm.

Remove the nut.

13. NOTE: RH shown, LH similar.

Remove the windshield wiper linkage spindle nut cover.

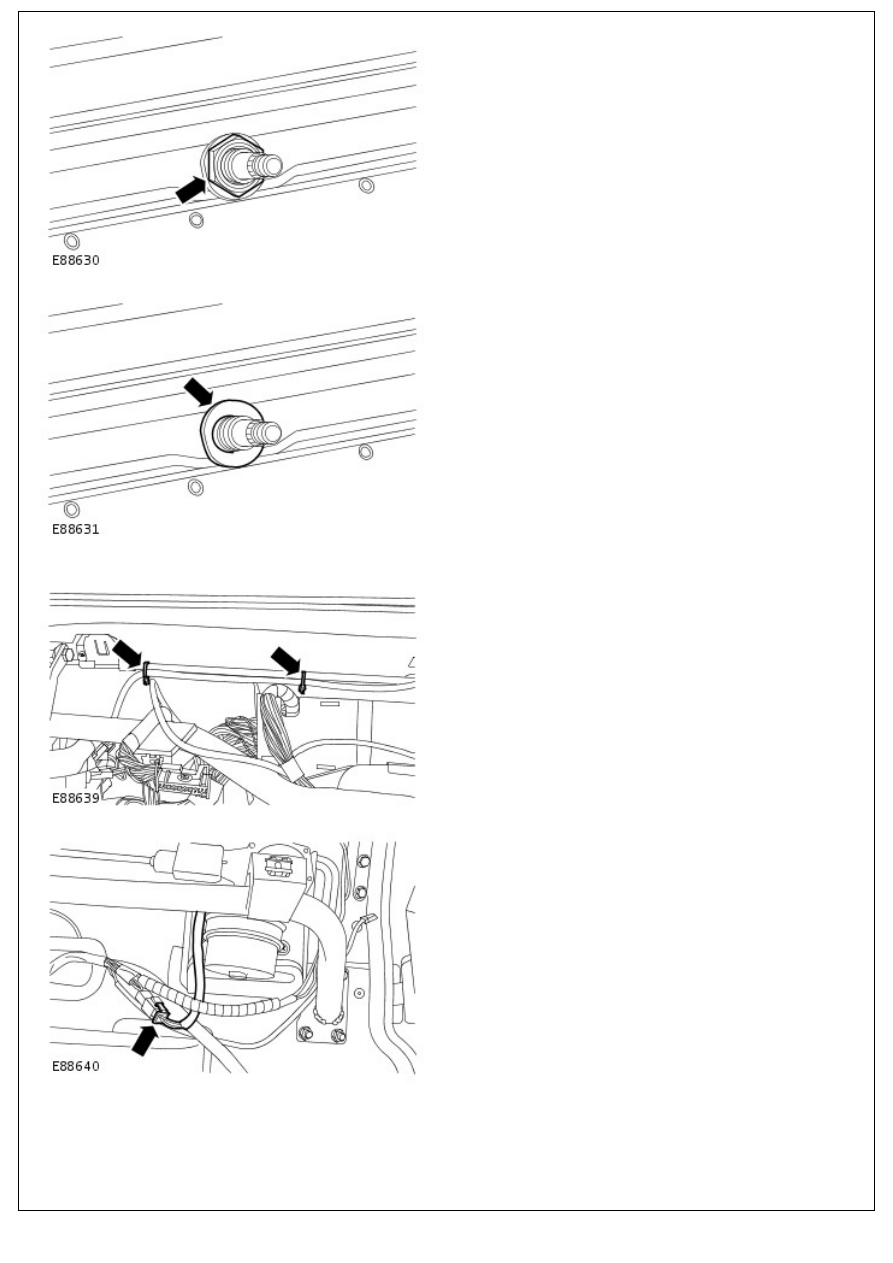

14. NOTE: RH shown, LH similar.

14. NOTE: RH shown, LH similar.

Remove the windshield wiper linkage spindle nut.

15. NOTE: RH shown, LH similar.

Remove and discard the windshield wiper linkage spindle

foam seal.

16. Remove and discard the 2 tie straps.

17. Disconnect the windshield wiper motor electrical

connector.

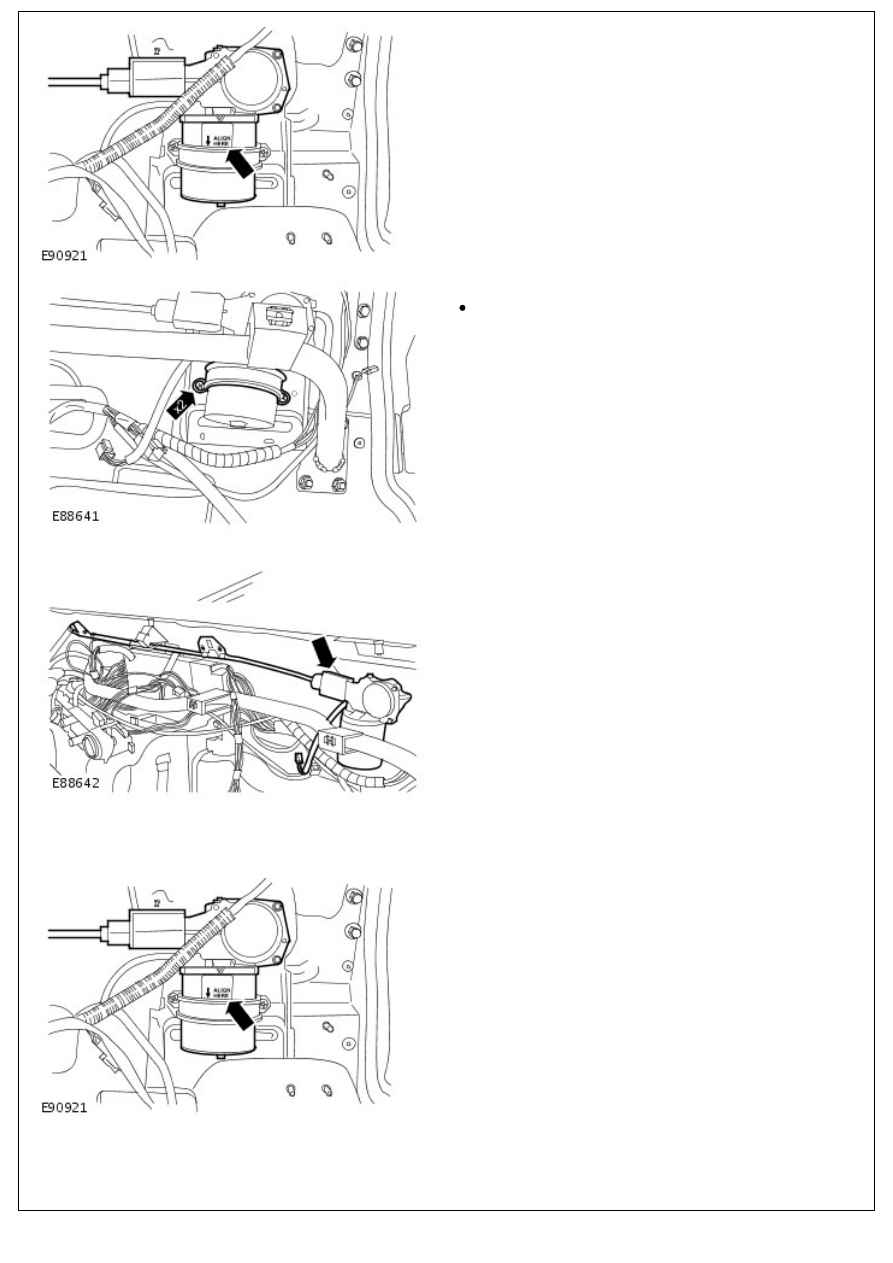

18. Note the fitted position of the component prior to removal.

18. Note the fitted position of the component prior to removal.

19. Release the windshield wiper motor.

Remove the 2 screws.

20. Remove the windshield wiper motor.

Installation

1. To install, reverse the removal procedure.
2. Install the windshield wiper motor to its original fitted

position.

3. Tighten to 5 Nm (4 lb.ft).
