The rear wiper system is unchanged except for the addition of a wiper motor relay into the electrical circuit, at 2002

model year.

The new rear wiper relay is located in the tail door, below the wiper motor. The relay coil is energised by a feed supplied

from the rear wiper switch. When the relay contacts close, a feed is supplied via the ignition switch (position II) and a

fuse in the passenger compartment fuse box, through the relay contacts to the wiper motor.

Wipers and Washers - Front Wiper Pivot Arm

Removal and Installation

Removal

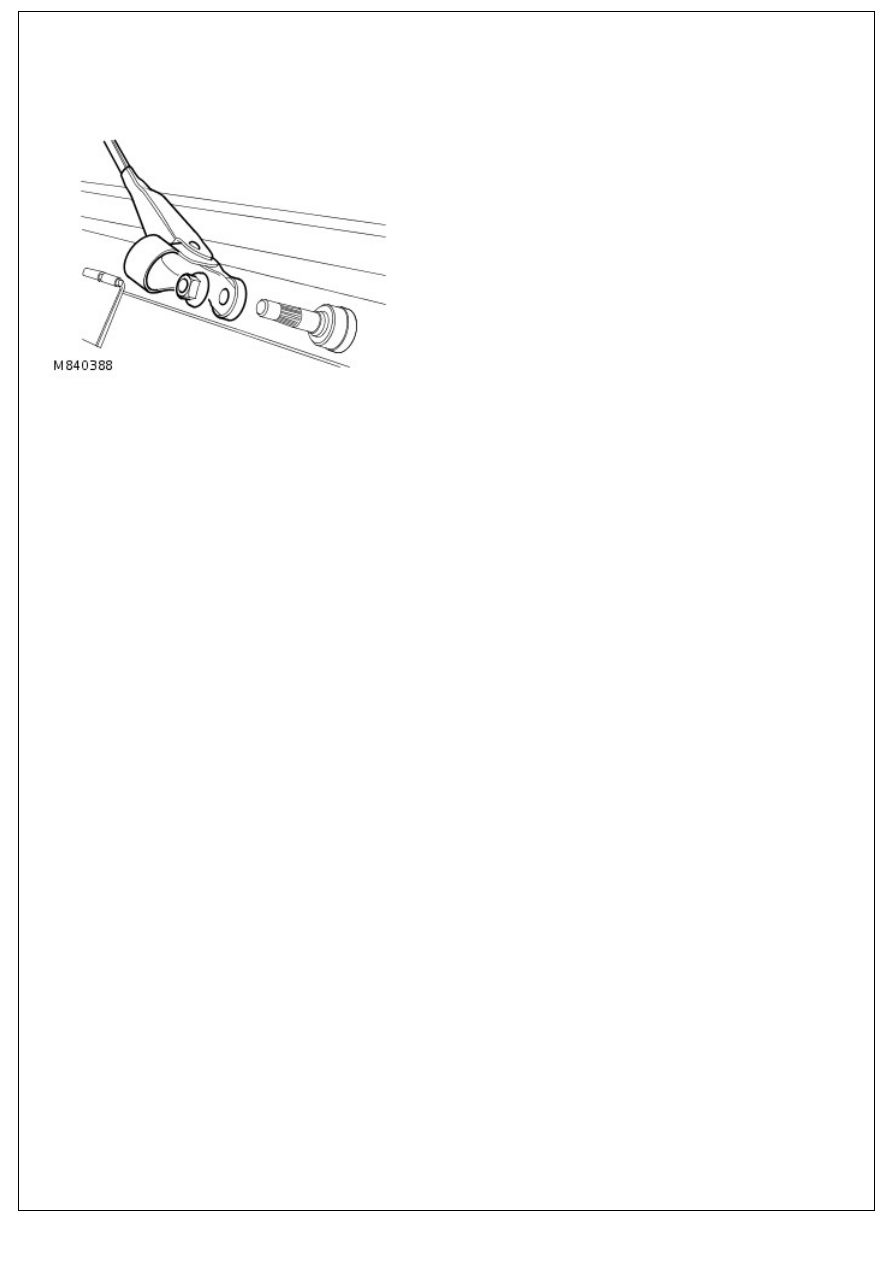

1. Raise nut cover on wiper arm and remove nut.

2. NOTE: Do not carry out further dismantling if component is

removed for access only.

Remove wiper arm from spindle.

3. Remove wiper blade.

Installation

1. Fit wiper blade.
2. Fit wiper arm to spindle and align blade to windscreen.
3. Tighten nut securing wiper arm to 17 Nm (13 lbf.ft), and fit

cover.

Wipers and Washers - Rear Window Washer Jet

Removal and Installation

Removal

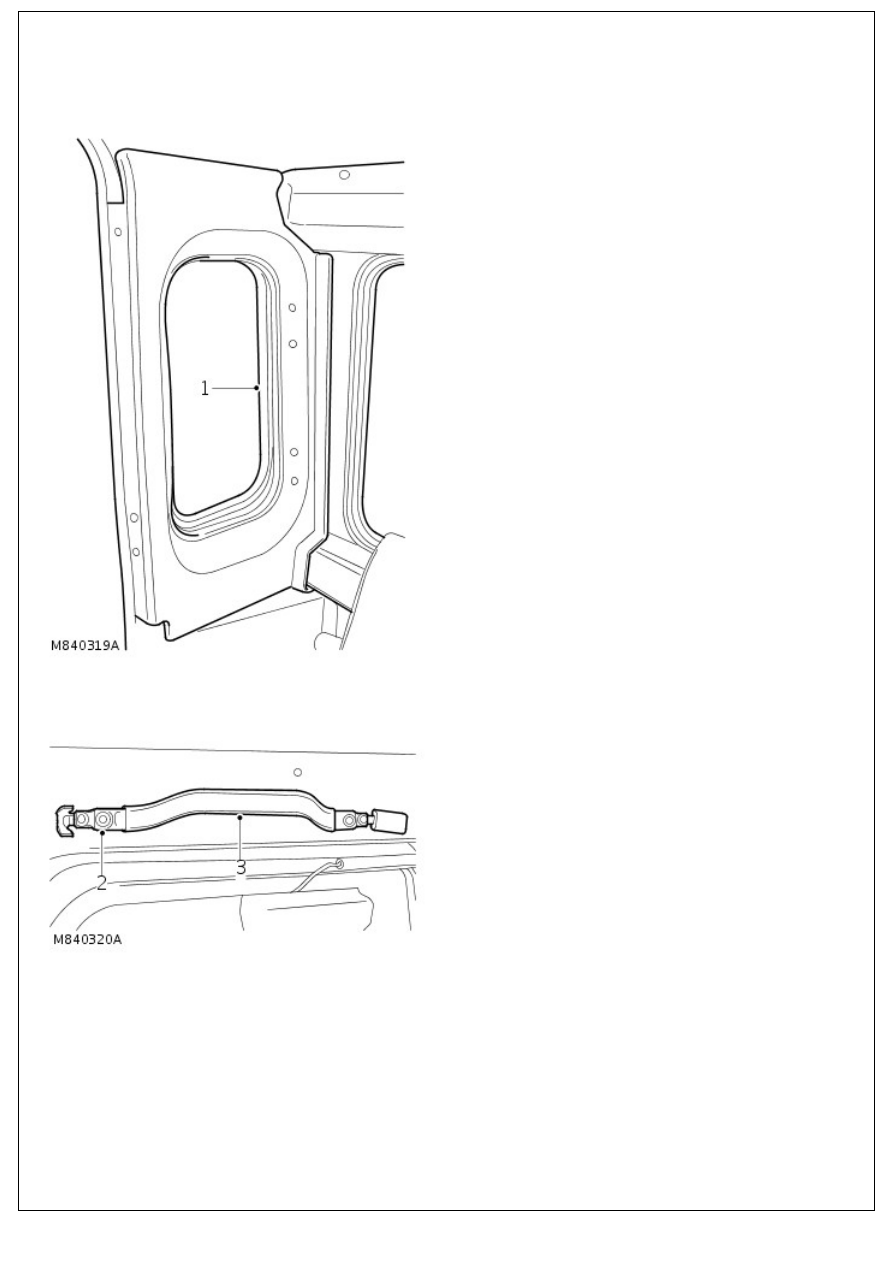

1. Release and remove both rear side window finishers.

2. Remove 8 screws securing both rear grab handles.

3. Remove both rear grab handles.

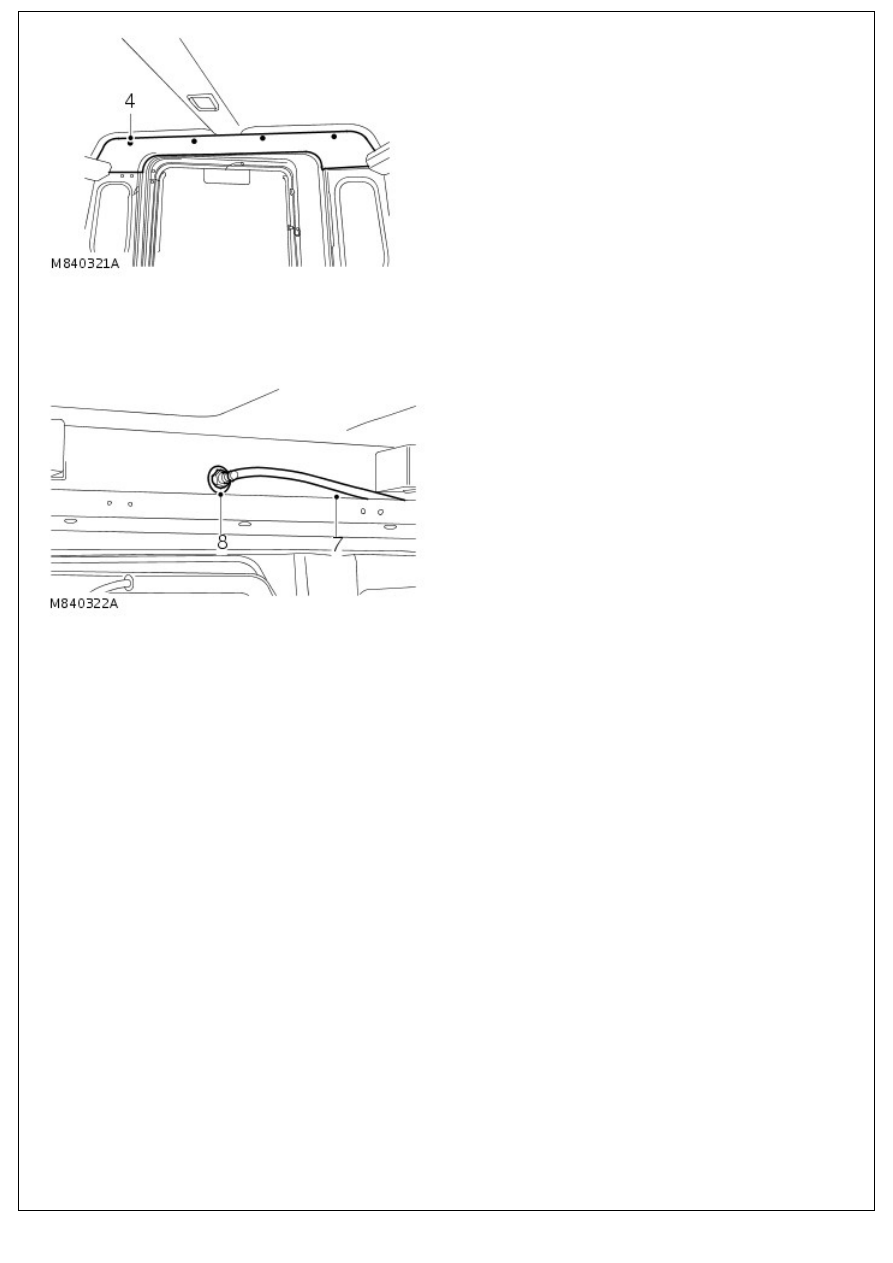

4. Remove 4 trim studs securing upper rear finisher to body.

4. Remove 4 trim studs securing upper rear finisher to body.

5. Release and remove upper rear finisher.
6. Position drain tin to collect any fluid spillage.
7. Disconnect washer tube from jet.

8. Remove nut securing washer jet to body.

9. Remove rear window washer jet.

Installation

1. Fit rear window washer jet to body and secure with nut.
2. Connect washer tube to jet.
3. Remove drain tin.
4. Fit upper rear finisher and secure with trim studs.
5. Fit both rear grab handles and secure with screws.
6. Fit both rear side window finishers.
