1. Install plastic retaining clips to rod assembly into position

and secure with 2 screws.

2. Connect control rods to latch assembly and secure with clips.
3. Install plastic retaining rod clips to mounting panel.
4. Connect control rod to push button and secure with clip.
5. Re-seal plastic sheet and install door trim panel.

For additional information, refer to:

Rear Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

Handles, Locks, Latches and Entry Systems - Interior Front Door Handle

Removal and Installation

Removal

1. Remove door trim casing.

For additional information, refer to:

Front Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

2. Peel back sufficient of plastic sheet to gain access to remote

lever.

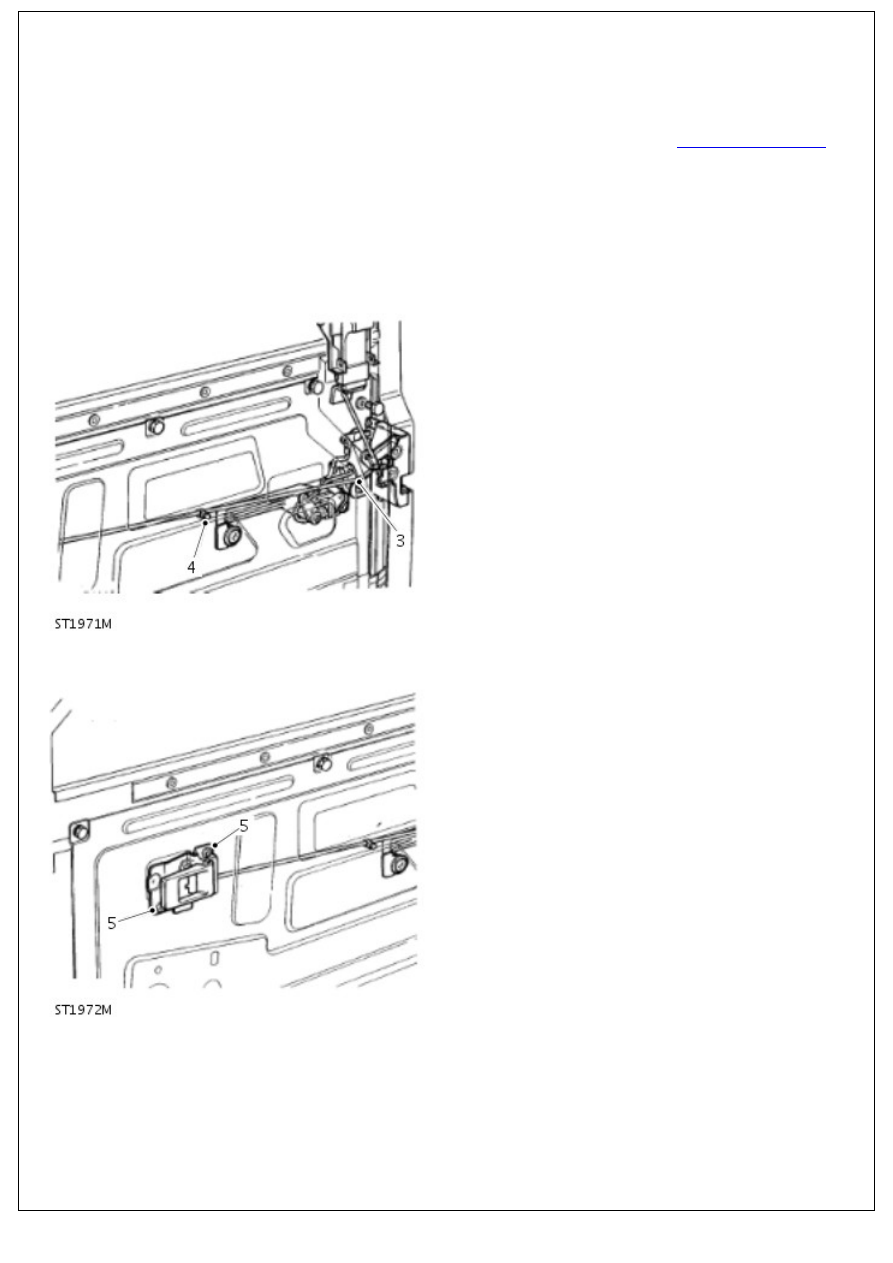

3. Release spring clip and disconnect control rod from latch

mechanism.

4. Release control rod from plastic clip in mounting panel.

5. Remove 2 screws securing remote control lever to

mounting panel and withdraw lever and control rod.

Installation

1. Feed control rod into position and loosely secure lever to

mounting panel with 2 screws.

2. Connect control rod to latch mechanism and secure with

spring clip.

3. Tighten control lever retaining screws.
4. Secure control rod to plastic clip in mounting panel.

5. Secure plastic sheet.
6. Install door trim casing.

For additional information, refer to:

Front Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

Handles, Locks, Latches and Entry Systems - Hood Latch

Removal and Installation

Removal

1. Open hood.

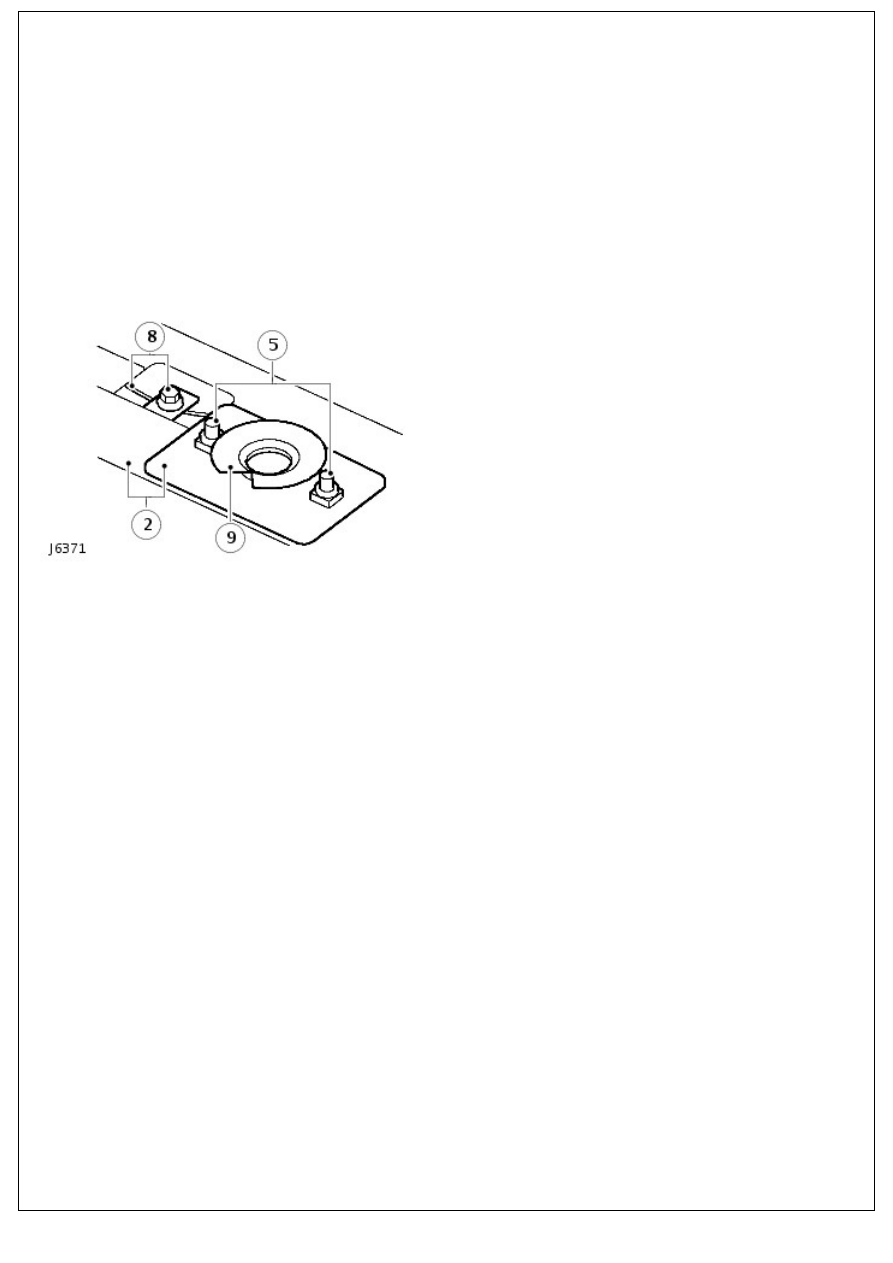

2. Mark position of guide plate and lock to hood platform.
3. Remove 8 screws securing grille.
4. Remove grille.
5. Remove 2 bolts securing guide plate and lock.
6. Remove guide plate.
7. Release spring securing lock to hood platform.
8. Slacken clamping bolt securing hood release cable.

9. Remove lock.

Installation

1. Fit spring between lock and hood platform.
2. Position lock and guide plate to hood platform and nip up

bolts.

3. Position guide plate and lock to position marks and tighten

bolts to 10 Nm (7 lbf/ft).

4. Fit cable to lock and tighten clamping bolt.
5. Check operation of release cable and adjust if necessary.
6. Fit grille and tighten securing screws.
7. Close hood.
