Instrument Panel and Console - Instrument Panel

Removal and Installation

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and

Connect

 (414-01 Battery, Mounting and Cables, General

Procedures).

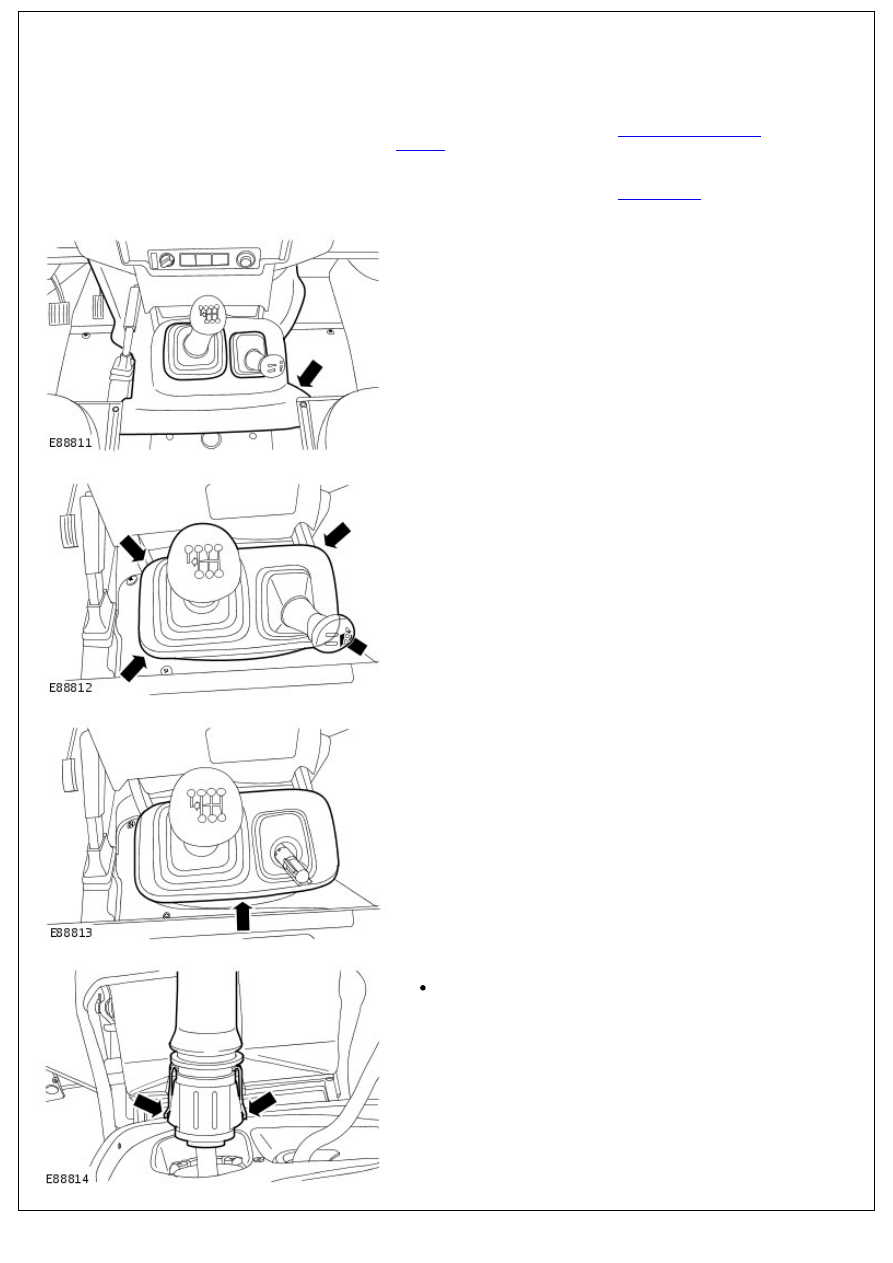

2. Remove the floor console.

For additional information, refer to:

Floor Console

 (501-12

Instrument Panel and Console, Removal and Installation).

3. Remove the transmission cover panel floor covering.

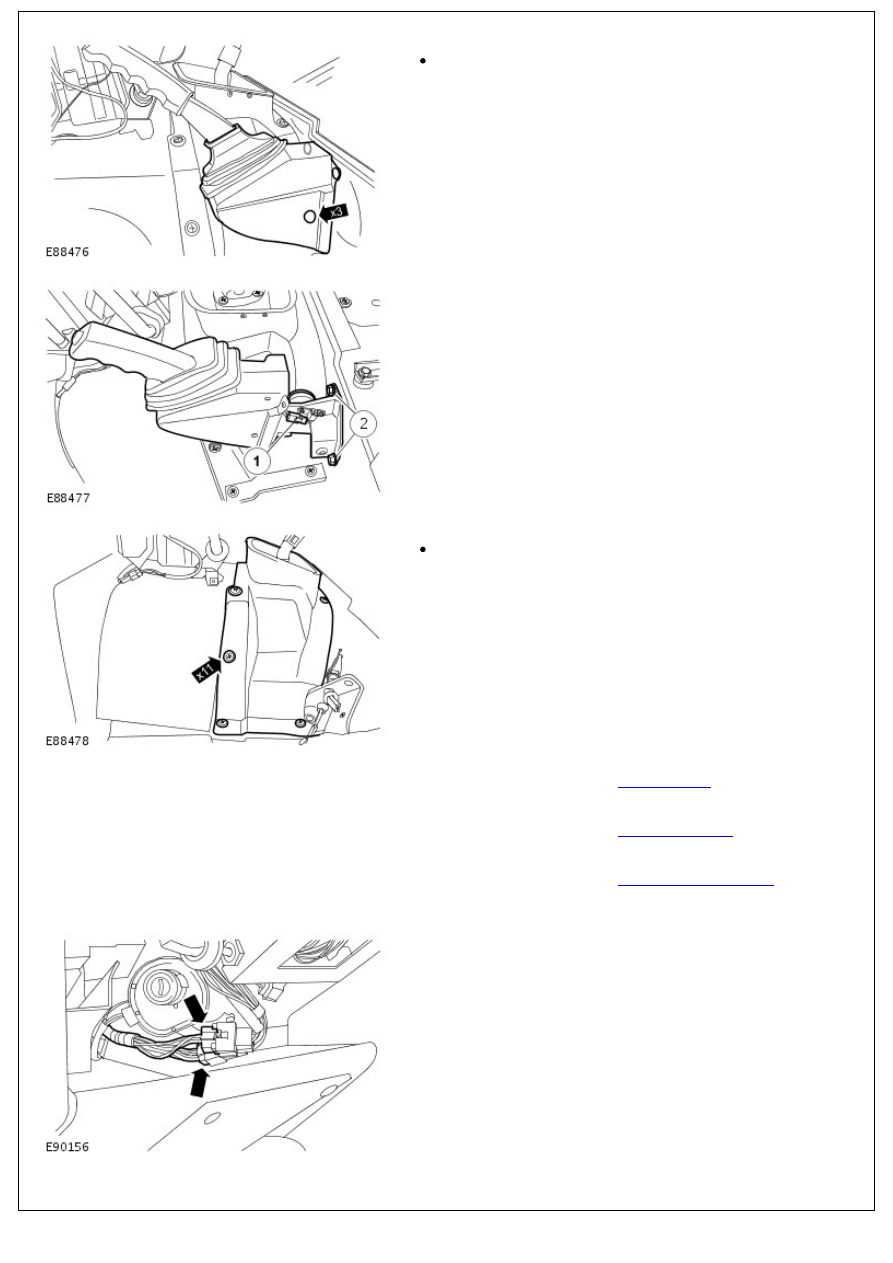

4. Remove the high/low gear selector lever.

5. Release the gear shift lever.

6. Remove the gear shift lever.

Release the 2 clips.

7. Release the parking brake lever gaiter.

Remove the 3 clips.

8. Release the parking brake lever.

1. Disconnect the electrical connector.

2. Remove the 2 bolts.

9. Remove the transmission cover panel.

Remove the 11 screws.

10. Remove the steering wheel.

For additional information, refer to:

Steering Wheel

 (211-04

Steering Column, Removal and Installation).

11. Remove the instrument cluster.

For additional information, refer to:

Instrument Cluster

 (413-

01 Instrument Cluster, Removal and Installation).

12. Remove the steering column shrouds.

For additional information, refer to:

Steering Column Shrouds

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

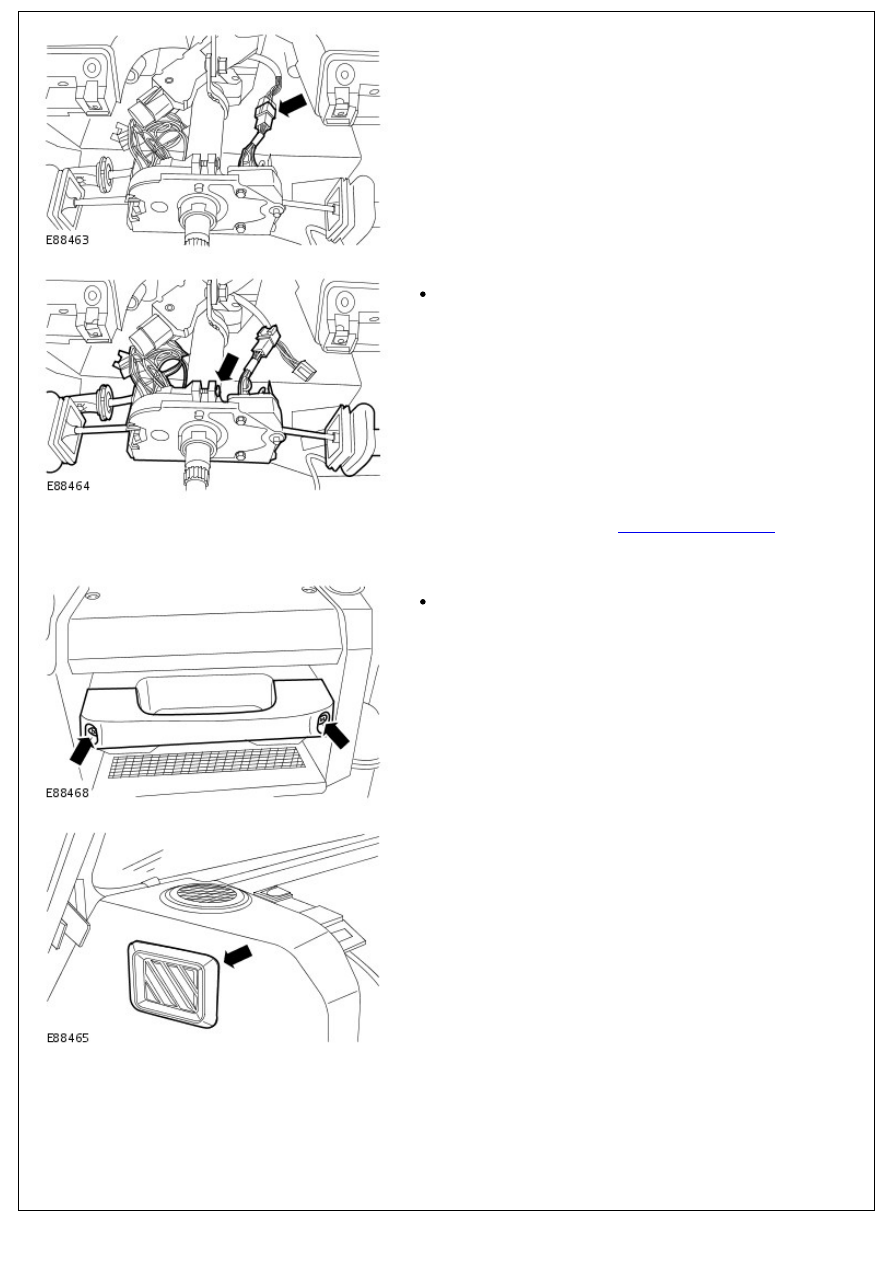

13. Disconnect the 2 electrical connectors from the

multifunction switch.

14. Disconnect the windshield wiper switch electrical

14. Disconnect the windshield wiper switch electrical

connector.

15. Remove the multifunction switch assembly.

Undo but do not remove the multifunction switch clamp

screw.

16. Remove the instrument panel console.

For additional information, refer to:

Instrument Panel Console

(501-12 Instrument Panel and Console, Removal and

Installation).

17. Remove the passenger side grab handle.

Remove the 2 screws.

18. NOTE: Left-hand shown, right-hand similar.

Remove both side demister vent finishers.

19. NOTE: Left-hand shown, right-hand similar.

19. NOTE: Left-hand shown, right-hand similar.

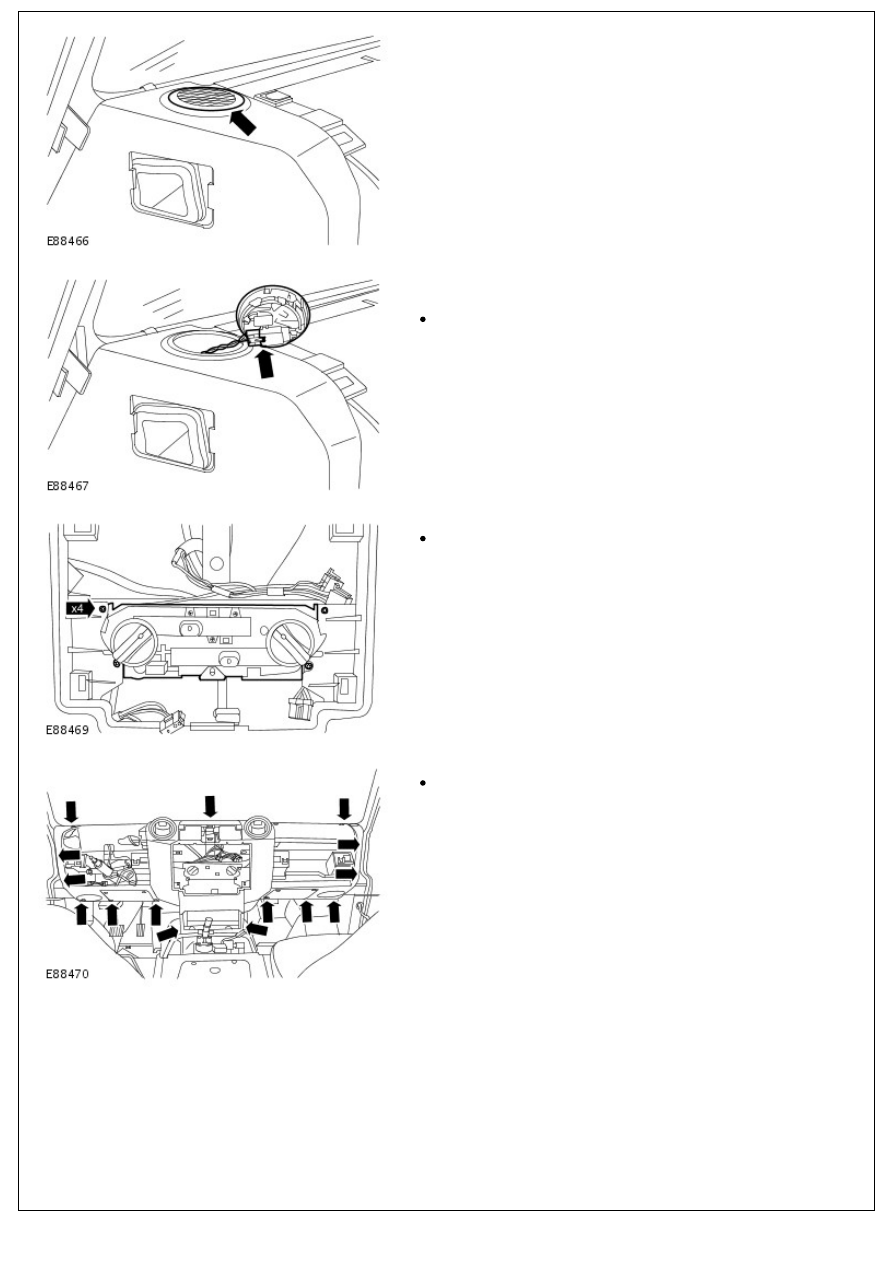

Release both instrument panel speakers.

20. NOTE: Left-hand shown, right-hand similar.

Remove both instrument panel speakers.

Disconnect the electrical connector.

21. Release the climate control switch panel.

Remove the 4 screws.

22. Release the instrument panel.

Remove the 15 screws.

23. NOTE: RH shown, LH similar.
