Defender. Manual - part 250

Interior Trim and Ornamentation - Sun Visor

Removal and Installation

Removal

1. Raise sun visor.

2. Remove 2 screws and collect sun visor.

Installation

1. Position sun visor and secure with 2 screws.

Interior Trim and Ornamentation - Taildoor Trim Panel

Removal and Installation

Removal

1. Remove the taildoor trim panel trim finisher.

2. Remove the taildoor grab handle.

Remove the 4 screws.

3. Remove the taildoor trim panel.

Release the 9 clips.

4. NOTE: Do not carry out further dismantling if component is

removed for access only.

Remove the 9 clips from the taildoor trim panel.

Installation

1. To install, reverse the removal procedure.

Tighten to 6 Nm (4 lb.ft).

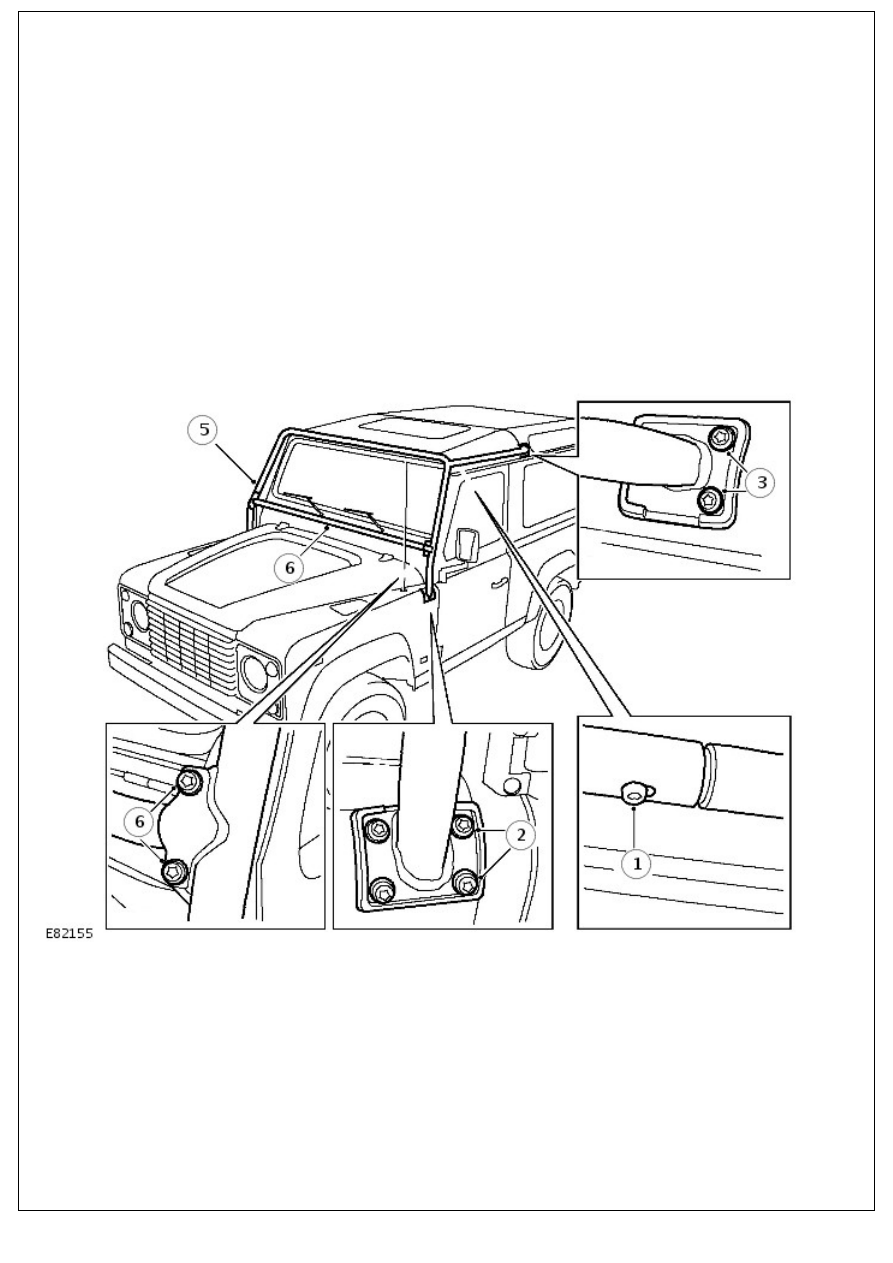

Exterior Trim and Ornamentation - Exterior Rollover Bar

Removal and Installation

Removal

1. Remove Torx bolt, from both sides, securing top of rollover

bar to roof mounted bar.

2. With assistance to support rollover bar at windshield, remove

4 Torx bolts, from both sides, securing rollover bar to fender

mounting.

3. Remove two Torx bolts, from both sides, securing top bar to

roof mounting.

4. Slide top bars rearwards to disengage from main rollover bar

assembly.

5. Lift main rollover bar assembly from vehicle.

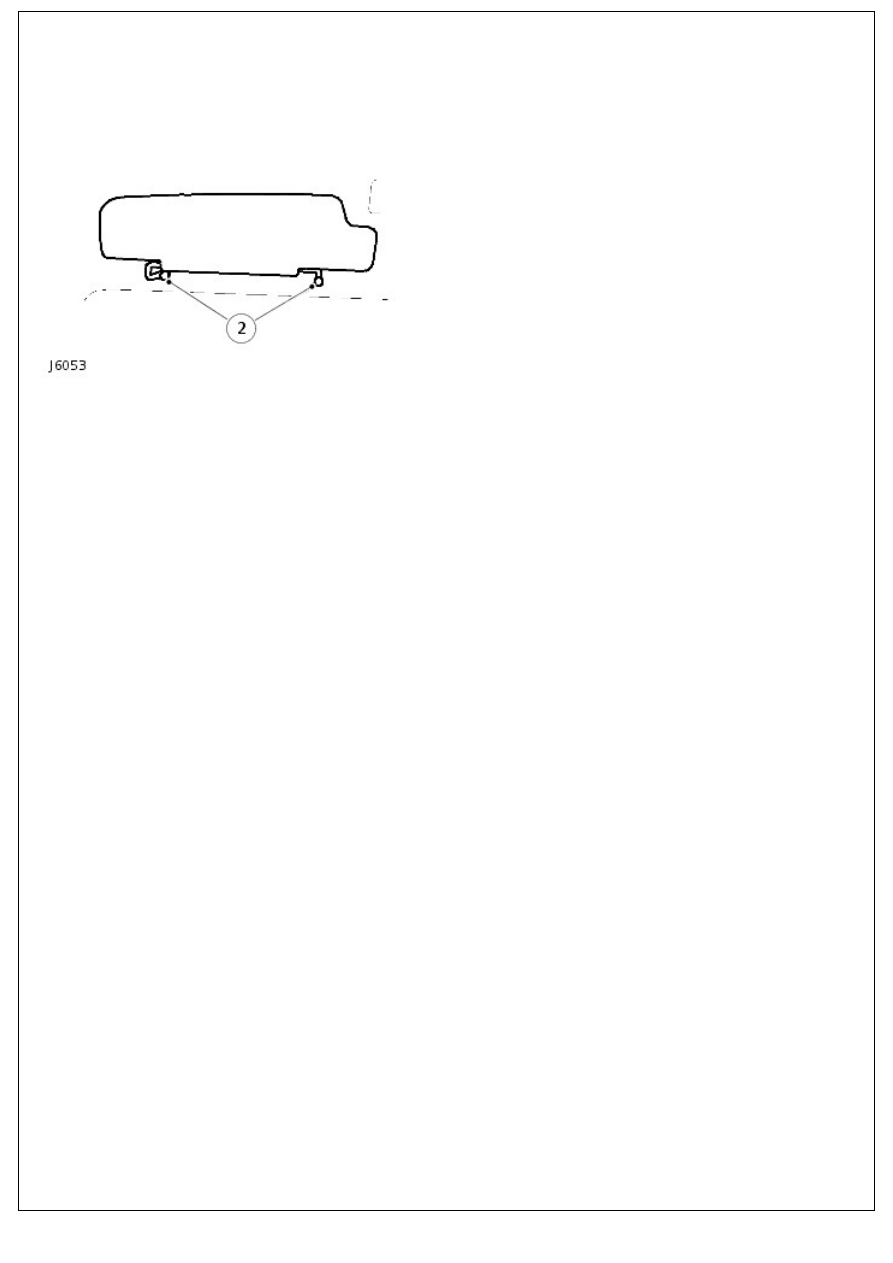

6. If necessary, remove 2 Torx bolts and nuts, from both sides,

and detach lower cross bar from main rollover bar.

Installation

1. Locate lower cross bar into main rollover bar mounting

brackets and secure with Torx bolts and nuts tightened to 25

Nm (18 lbf.ft).

2. Ensure rubber gaskets are fitted correctly to rollover bar

mounting brackets.
