Interior Trim and Ornamentation - Interior Trim

Description and Operation

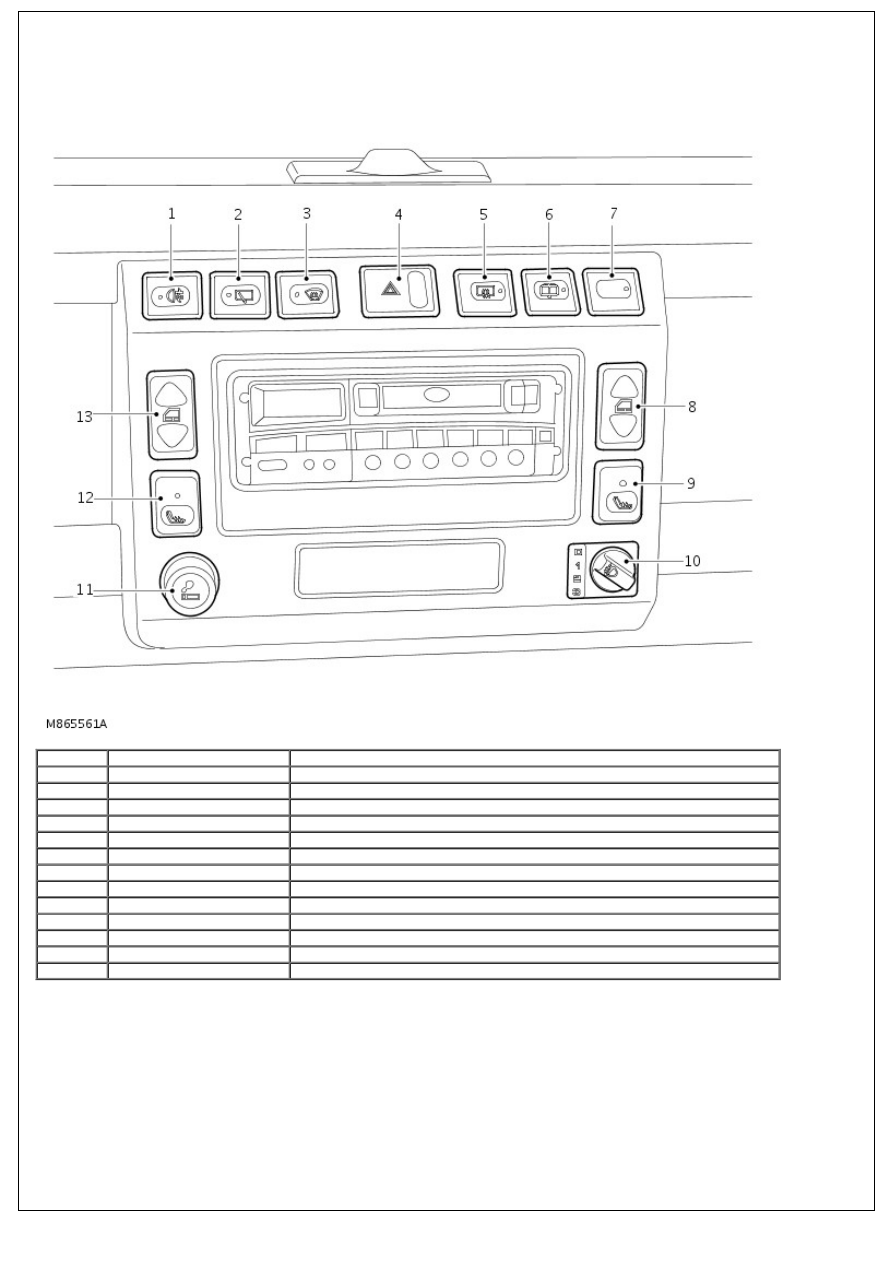

Fascia Console

Item

Part Number

Description

1

-

Rear fog lamp switch

2

-

Rear wiper switch

3

-

Heated front screen switch (if fitted)

4

-

Hazard warning lamp switch

5

-

Heated rear window switch

6

-

Rear washer switch

7

-

Front fog lamps switch (if fitted)

8

-

RH front window switch

9

-

RH heated front seat switch (if fitted)

10

-

Headlamp levelling control switch

11

-

Cigar lighter (if fitted)

12

-

LH heated front seat switch (if fitted)

13

-

LH front window switch

The console comprises a plastic moulding secured to the fascia with five screws. The new console allows existing

switches to be repositioned and has provided the opportunity to commonise the switches with other Land Rover models.

A central cut-out in the console provides for the installation of the radio, where fitted, or a coin tray for markets without

a standard radio installation.

Interior Trim and Ornamentation - Cowl Side Trim Panel

Removal and Installation

Removal

1. Raise the seat cushion and fit stowage strap.
2. Remove the rear quarter trim panel.

For additional information, refer to:

Rear Quarter Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

3. Remove the rear door speaker.

For additional information, refer to:

Rear Door Speaker

 (415-

03 Speakers, Removal and Installation).

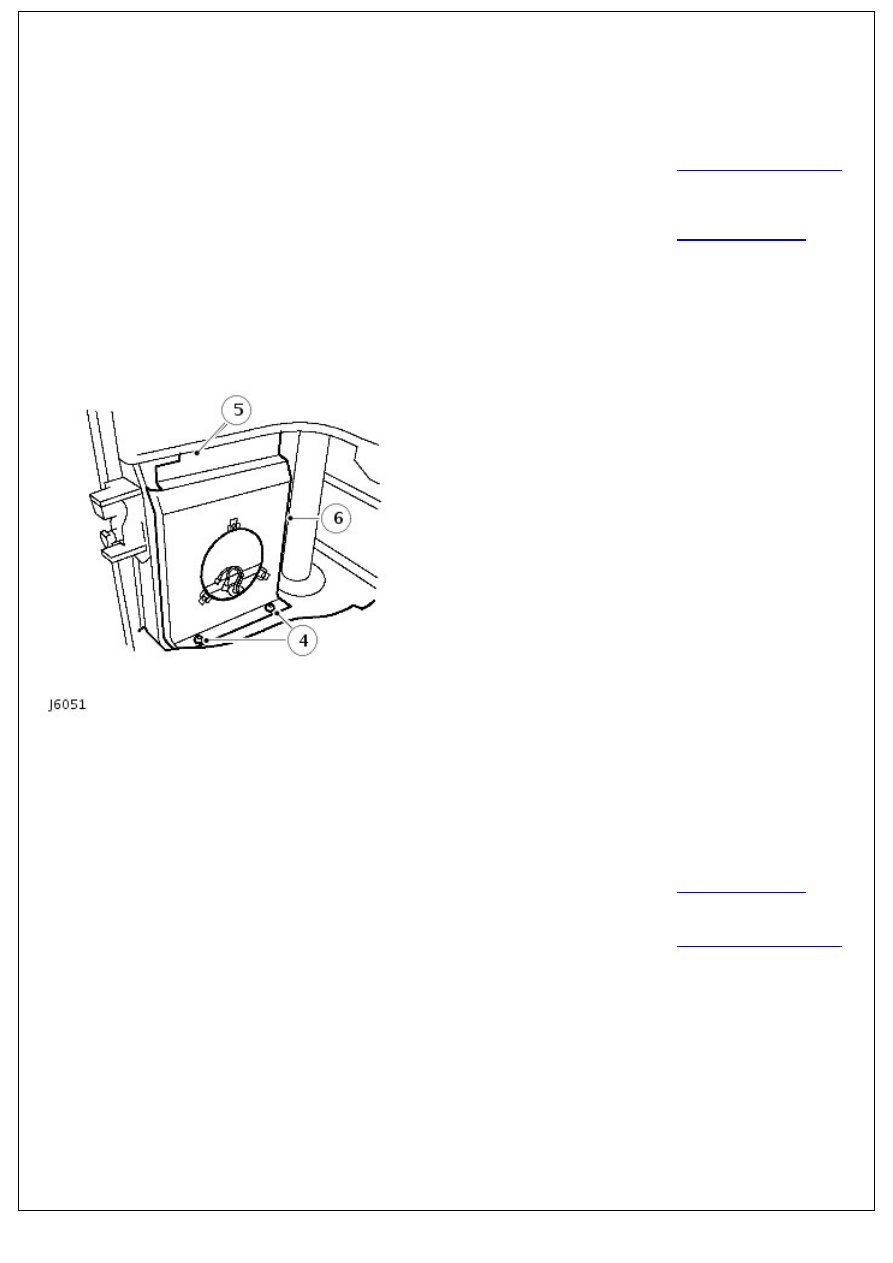

4. Peel back carpet and remove 2 screws securing cowl side

trim panel to wheel arch.

5. Prise top edge of cowl side trim panel down to release from

body channel.

6. Remove the cowl side trim panel.

Installation

1. Position the cowl side trim panel on wheel arch.
2. Press top edge of cowl side trim panel down firmly and locate

under body channel.

3. Secure cowl side trim panel to wheel arch with screws and

reposition carpet.

4. Fit the rear door speaker.

For additional information, refer to:

Rear Door Speaker

 (415-

03 Speakers, Removal and Installation).

5. Fit the rear quarter trim panel.

For additional information, refer to:

Rear Quarter Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

Interior Trim and Ornamentation - Engine Cover

Removal and Installation

Removal

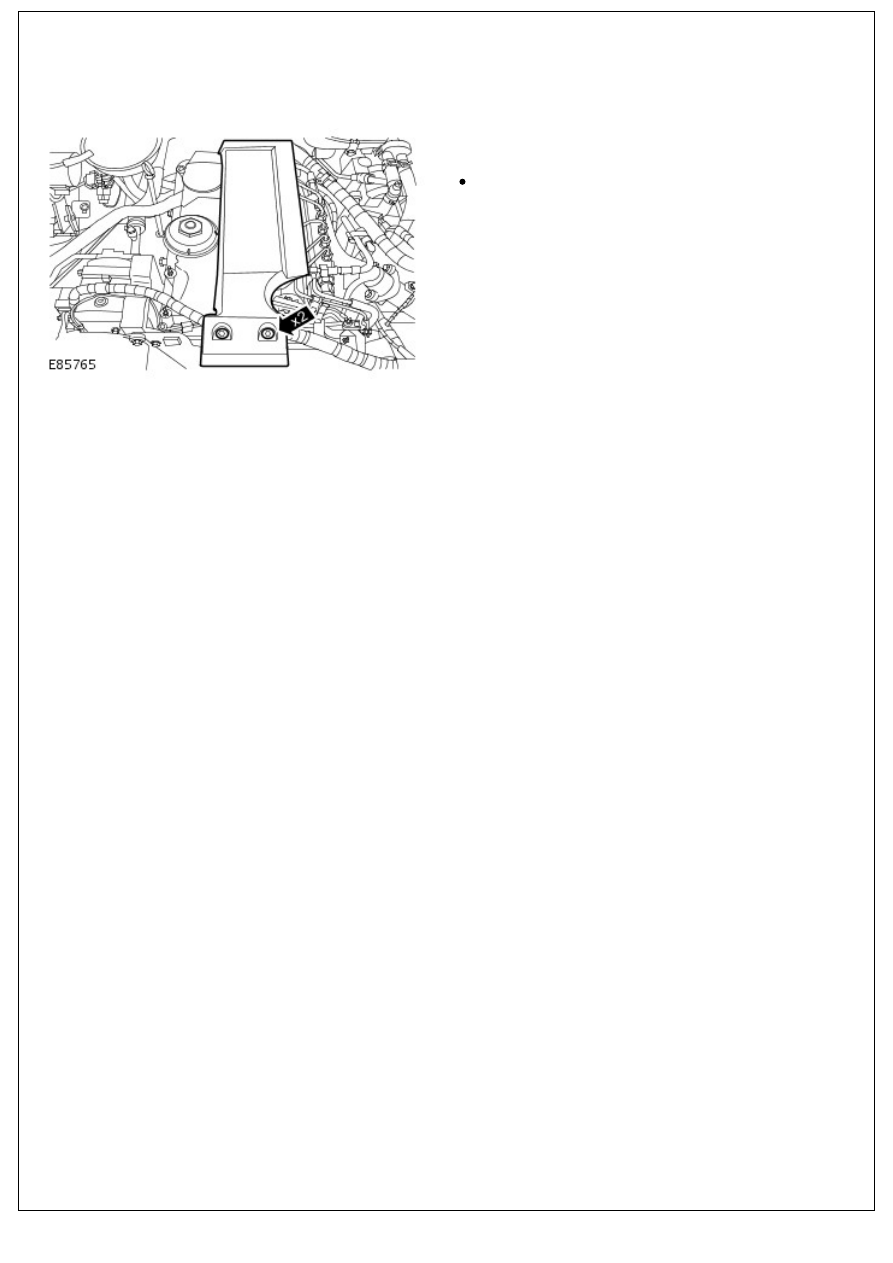

1. NOTE: Note the routing of the engine wiring harness.

Remove the engine cover.

Remove the 2 bolts.

Installation

1. NOTE: Make sure the engine wiring harness is routed

correctly.

To install, reverse the removal procedure.

Interior Trim and Ornamentation - Front Door Trim Panel

Removal and Installation

Removal

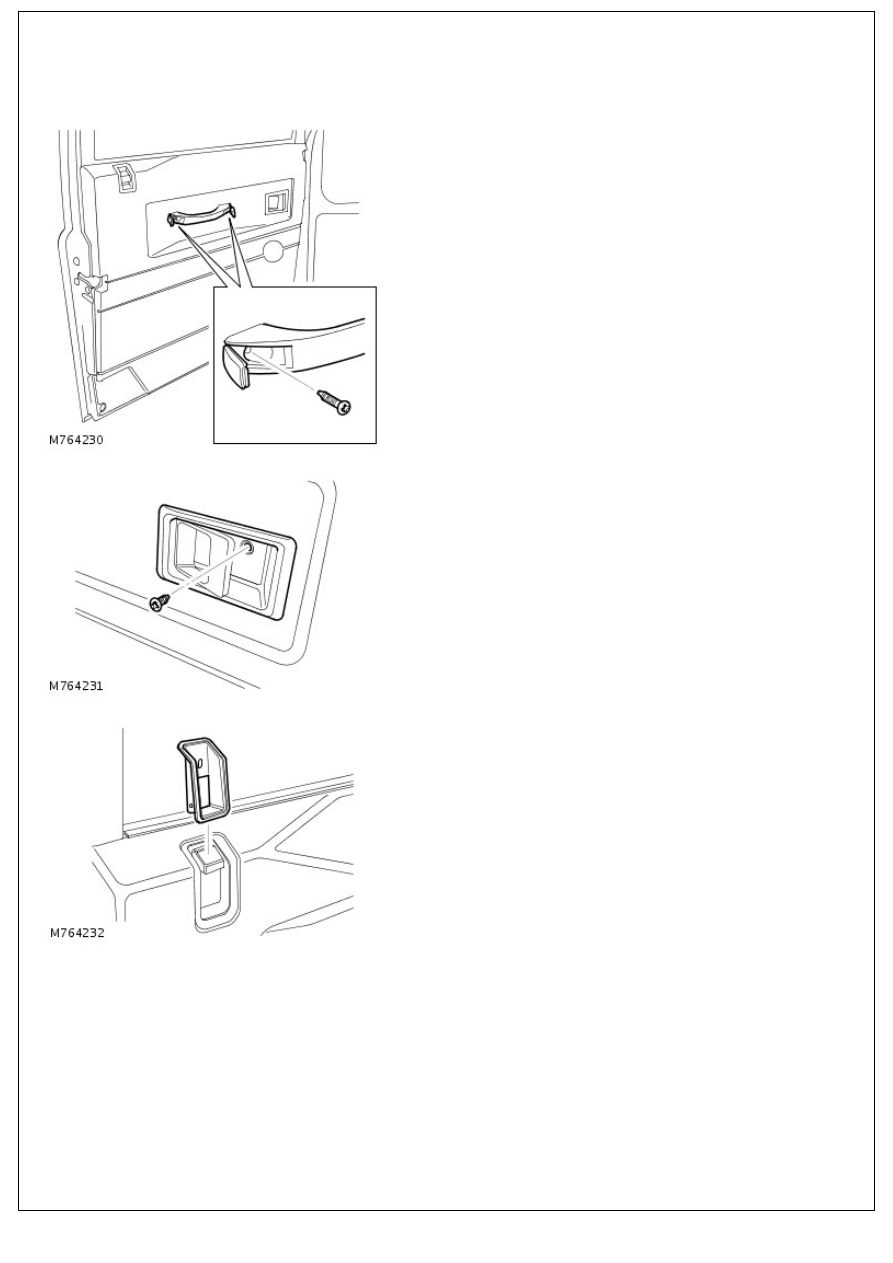

1. Remove 2 screws securing door pull and remove door pull.

2. Remove screw securing door release escutcheon and

remove escutcheon.

3. Remove sill button guide.

4. Remove 2 studs securing trim casing.
