BJB Link Fuse Descriptions

Item

Number

Rating

(Amps)

Fuse

color

Circuits protected

22

100

Blue

Glow plug relay, fusible links 2,3 and 4, fuses 1,2 and 3 and fuse 36 in the

CJB

21

60

Yellow

CJB Batt feed

20

60

Yellow

Window lift relay

19

30

Green

ABS return pump

18

60

Yellow

Ignition switch/starter relay

17

30

Green

Lighting switch

23

-

-

Main battery power feed

The Battery Junction Box is located under the right front seat and is accessed by removing the seat base.

Battery, Mounting and Cables - Battery Connect

General Procedures

• WARNINGS:

 Batteries normally produce explosive gases which may cause personal injury, therefore do not allow lighted

substances to come near the battery. When charging or working near the battery always shield your face and protect

your eyes. Always provide adequate ventilation. Failure to follow these instructions may result in personal injury.

 Batteries contain sulphuric acid, avoid contact with skin, eyes or clothing. Shield your face and protect your eyes

when working near the battery to guard against possible splashing of the acid solution. In case of acid contact with the

skin or eyes, flush immediately for a minimum of 15 minutes and seek prompt medical attention. If swallowed, call a

physician immediately. Failure to follow these instructions may result in personal injury.

CAUTION: Make sure all electrical systems are OFF before connecting the battery ground cable. Failure to follow

this instruction may result in damage to the vehicles electrical system.

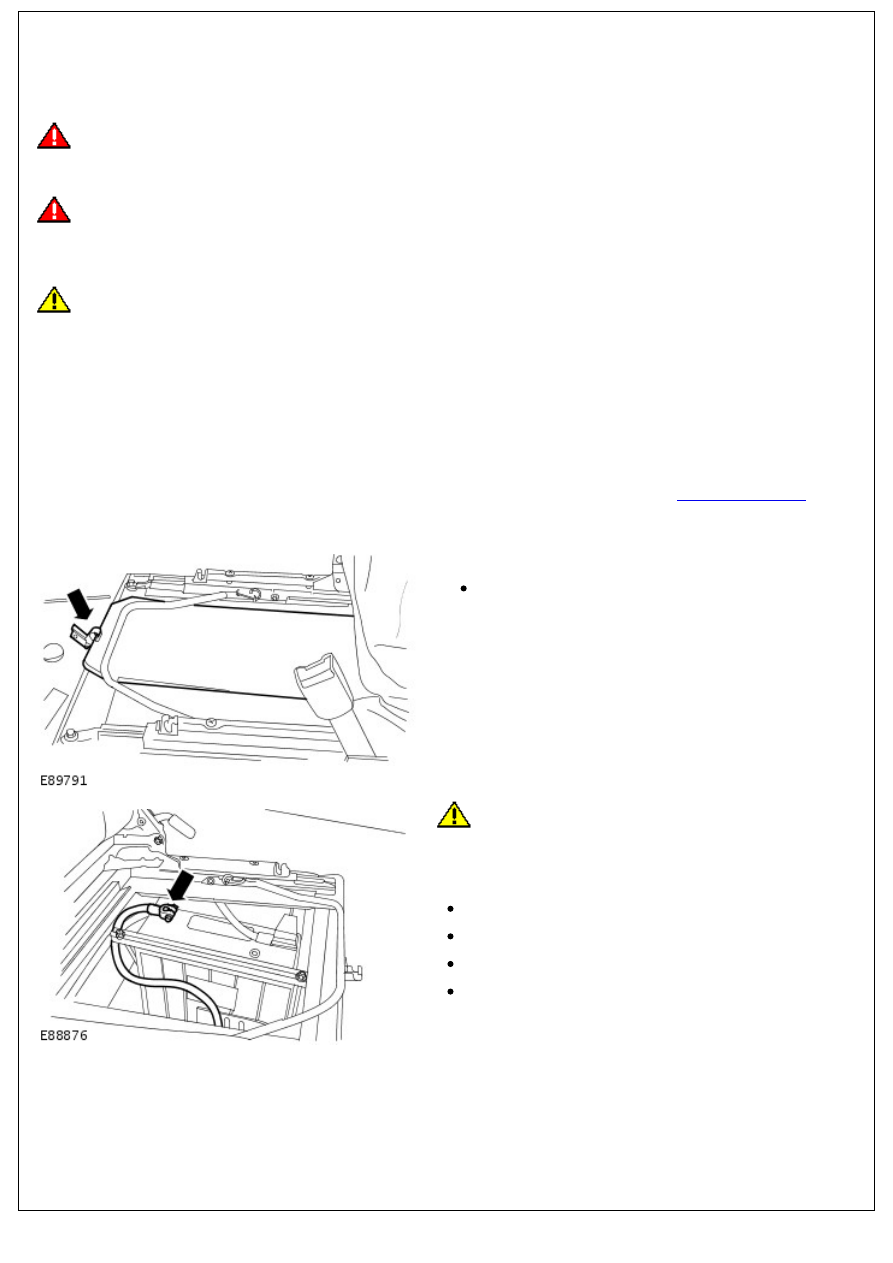

1. Connect the battery ground cable.

Tighten the nut to 10 Nm (7 lb.ft).

2. Install the battery cover.

Secure with the clip.

3. Install LH front seat cushion.

For additional information, refer to:

Front Seat Cushion

 (501-

10 Seating, Removal and Installation).

4. Enter the audio unit keycode and preset radio frequencies.
5. Reset the clock to the correct time.

Battery, Mounting and Cables - Battery Disconnect and Connect

General Procedures

• WARNINGS:

 Batteries normally produce explosive gases which may cause personal injury, therefore do not allow lighted

substances to come near the battery. When charging or working near the battery always shield your face and protect

your eyes. Always provide adequate ventilation. Failure to follow these instructions may result in personal injury.

 Batteries contain sulphuric acid, avoid contact with skin, eyes or clothing. Shield your face and protect your eyes

when working near the battery to guard against possible splashing of the acid solution. In case of acid contact with the

skin or eyes, flush immediately for a minimum of 15 minutes and seek prompt medical attention. If swallowed, call a

physician immediately. Failure to follow these instructions may result in personal injury.

CAUTION: Make sure the engine is not running before disconnecting the battery ground cable. Failure to follow this

instruction may result in damage to the vehicles electrical system.

• NOTE: This procedure should be used to disconnect the battery while carrying out repairs that refer to the battery

being disconnected.

• NOTE: Before disconnecting the battery make sure that no data is required from the engine control module (ECM), as

battery cable disconnection will erase any fault codes and idle/drive values held in the keep alive memory (KAM).

1. Obtain and record the audio unit keycode and preset radio

frequencies.

2. Remove the LH front seat cushion.

For additional information, refer to:

Front Seat Cushion

 (501-

10 Seating, Removal and Installation).

3. NOTE: RH illustration is shown, LH is similar.

Remove the battery cover.

Release the clip.

4.

CAUTION: Failure to follow the procedure below could

result in the alarm sounder self activating when the battery is

disconnected.

Disconnect the battery ground cable.

Loosen the nut.

Turn the ignition key to the run position.

Turn the ignition key to the off position.

Within 17 seconds of turning the ignition key to the off

position, release the battery ground cable from the

battery.

Battery, Mounting and Cables - Battery

Removal and Installation

Removal

1. Remove LH front seat cushion.
2. Release retaining clip and remove battery access cover.

3.

WARNING: During battery removal or before carrying

out any repairs or maintenance to electrical components always

disconnect negative lead first. If positive lead is disconnected

with negative lead in place, accidental contact of a wrench to

any grounded metal part could cause a severe spark, possibly

resulting in personal injury. Upon installation of battery always

connect positive lead first.

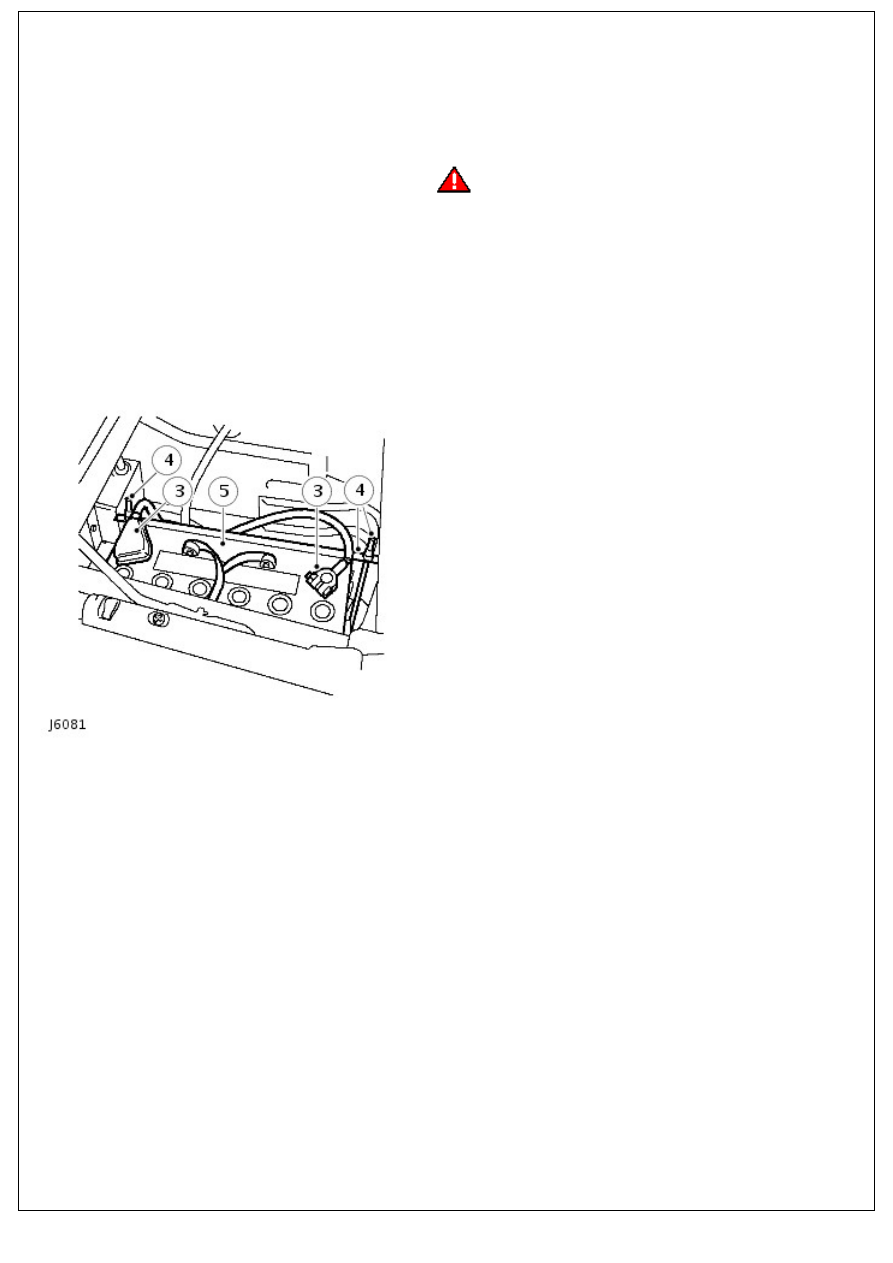

Disconnect both battery leads, negative first.

4. Slacken securing nuts and move battery clamp, with 'J' bolts

aside.

5. Remove battery.

Installation

1. NOTE: Coat battery clamps and terminals with petroleum

jelly before refitting.

Position battery and secure with clamp. Ensure 'J' bolts are

hooked correctly under retaining brackets on base of battery

box.

2. Reconnect battery leads, positive lead first.
3. Install battery access cover.
4. Install seat cushion.
