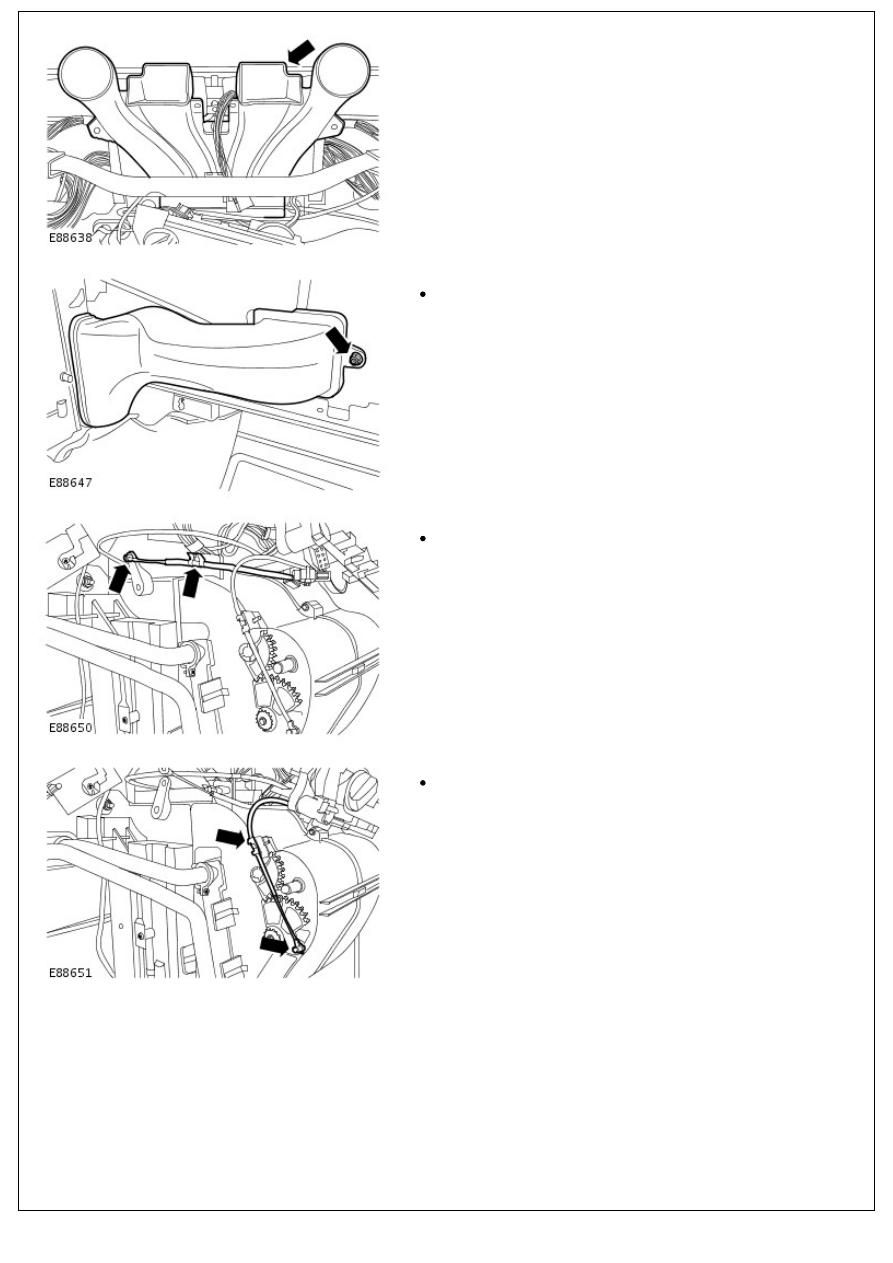

11. Remove the center register duct.

12. Remove the air inlet duct.

Remove the nut.

13. Disconnect the defrost duct blend door control cable.

Release the clip.

14. Disconnect the footwell duct blend door control cable.

Release the clip.

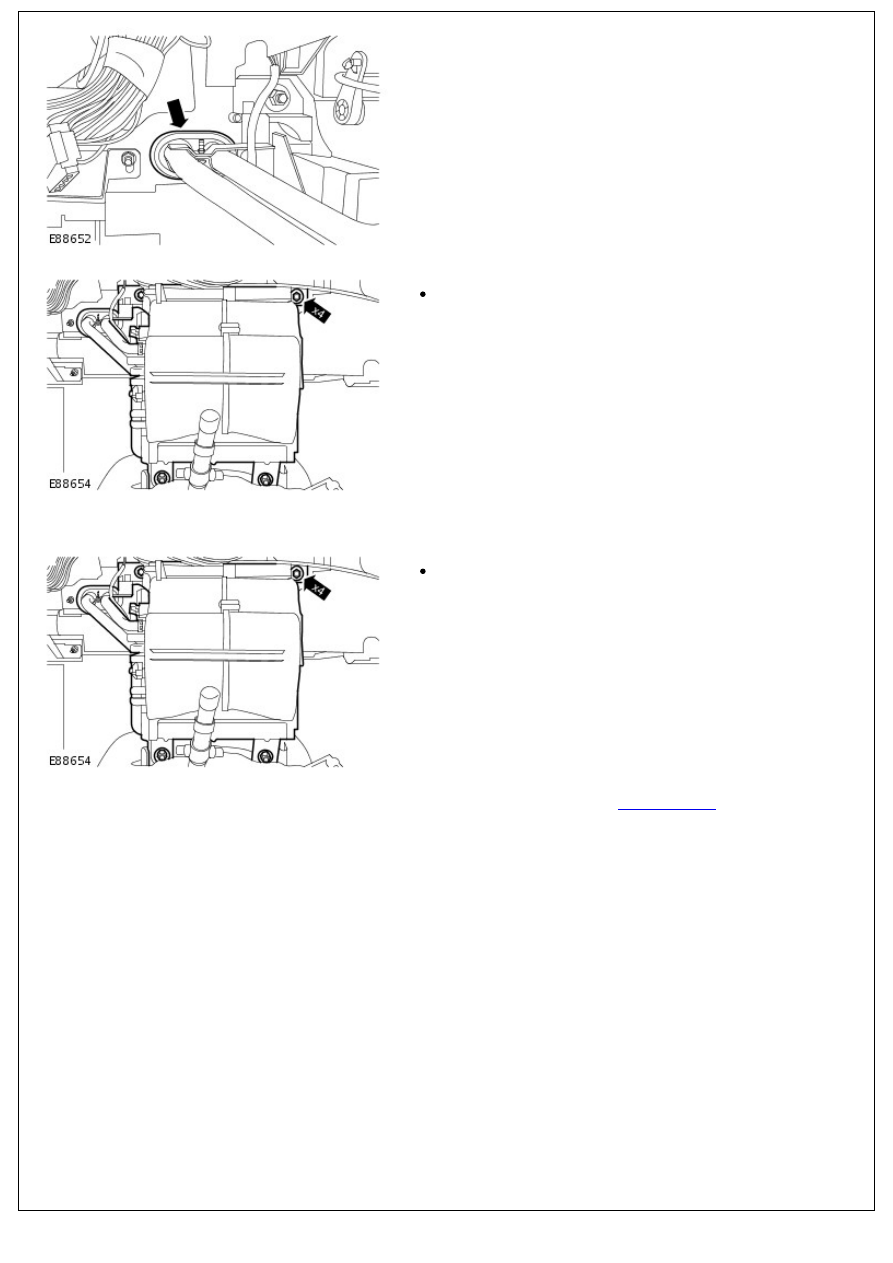

15. Release the grommet from the bulkhead.

15. Release the grommet from the bulkhead.

16. Remove the heater core housing.

Remove the 4 nuts.

Installation

1. To install, reverse the removal procedure.

Tighten to 15 Nm (11 lb.ft).

2. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01

Battery, Mounting and Cables, General Procedures).

Air Conditioning - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma -

Lubricant

Item

Specification

Compressor oil

SP-15

Lubricant

Item

Specification

Compressor oil

SP-15

Total system capacity

600g +/- 25g

Compressor

4.56 FL. OZ

System Refrigerant Specification/Capacity

Item

Specification

Refrigerant type

R134A

Total system capacity

600g +/- 25g

General Specification

Item

Description

Compressor:
Make

Sandan

Type

SD7H15

Torque Specifications

Description

Nm

lb-ft

A/C compressor bolts

48

35

A/C compressor low-pressure and high-pressure pipe bolt

30

22

A/C condenser core low-pressure and high-pressure refrigerant lines

8

6

Condenser core and condenser fan assembly bolts

15

11

Condenser fan bolts

2

1

Condenser core nuts

8

6

A/C receiver drier nuts

8

6

A/C receiver drier low-pressure and high-pressure refrigerant line bolts

8

6

Power steering fluid reservoir nuts

4

3

Air Conditioning - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma - Air

Conditioning (A/C) Compressor

Removal and Installation

Removal

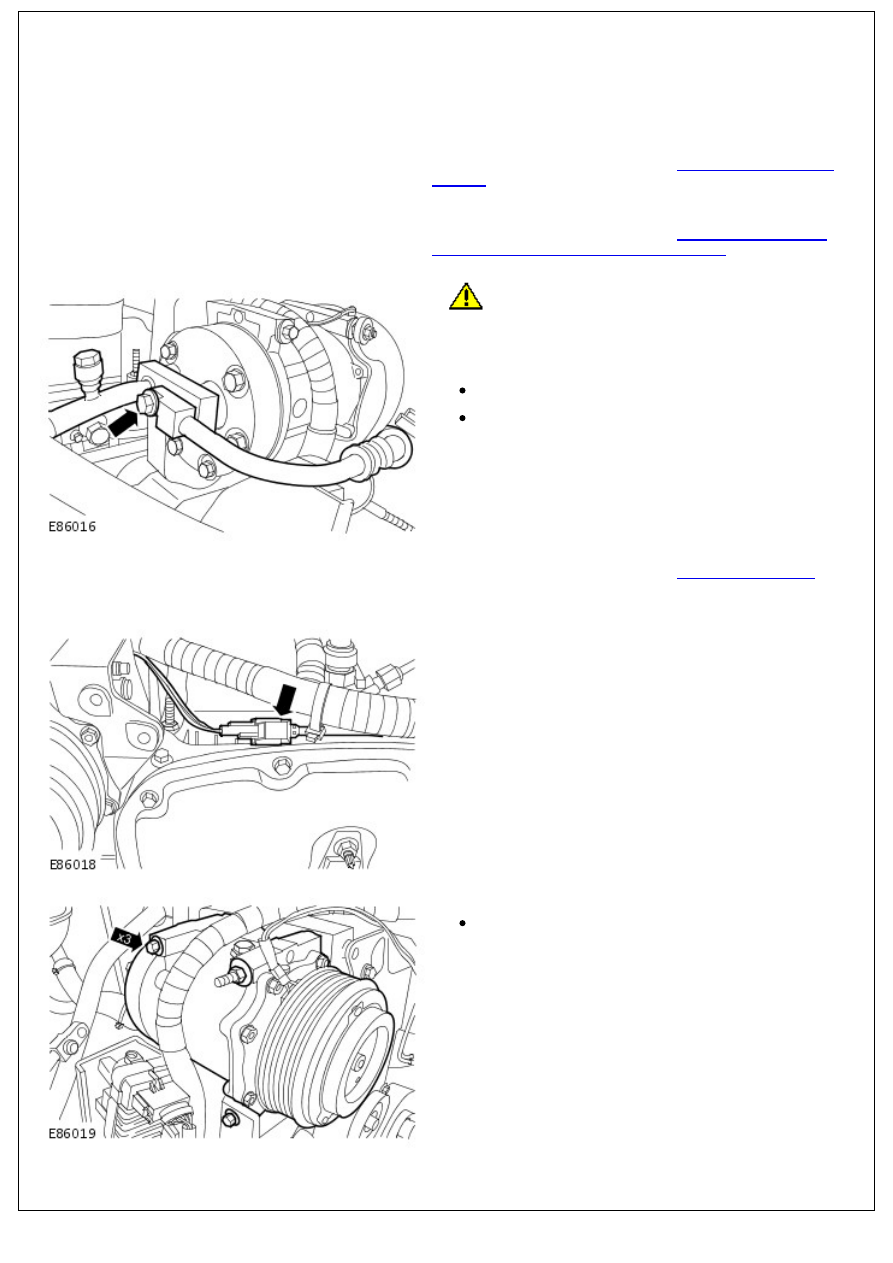

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and

Connect

 (414-01 Battery, Mounting and Cables, General

Procedures).

2. Recover the air conditioning (A/C) refrigerant.

For additional information, refer to:

Air Conditioning (A/C)

System Recovery, Evacuation and Charging

 (412-00 Climate

Control System - General Information, General Procedures).

3.

CAUTION: Make sure that all openings are sealed. Use

new blanking caps.

Disconnect the A/C compressor low-pressure and high-

pressure refrigerant lines.

Remove the bolt.

Remove and discard the O-ring seal.

4. Remove the accessory drive belt.

For additional information, refer to:

Accessory Drive Belt

(303-05 Accessory Drive - 2.4L Duratorq-TDCi HPCR

(103kW/140PS) - Puma, Removal and Installation).

5. Disconnect the compressor clutch electrical connector.

6. Remove the A/C compressor.

Remove the 3 bolts.

Installation
