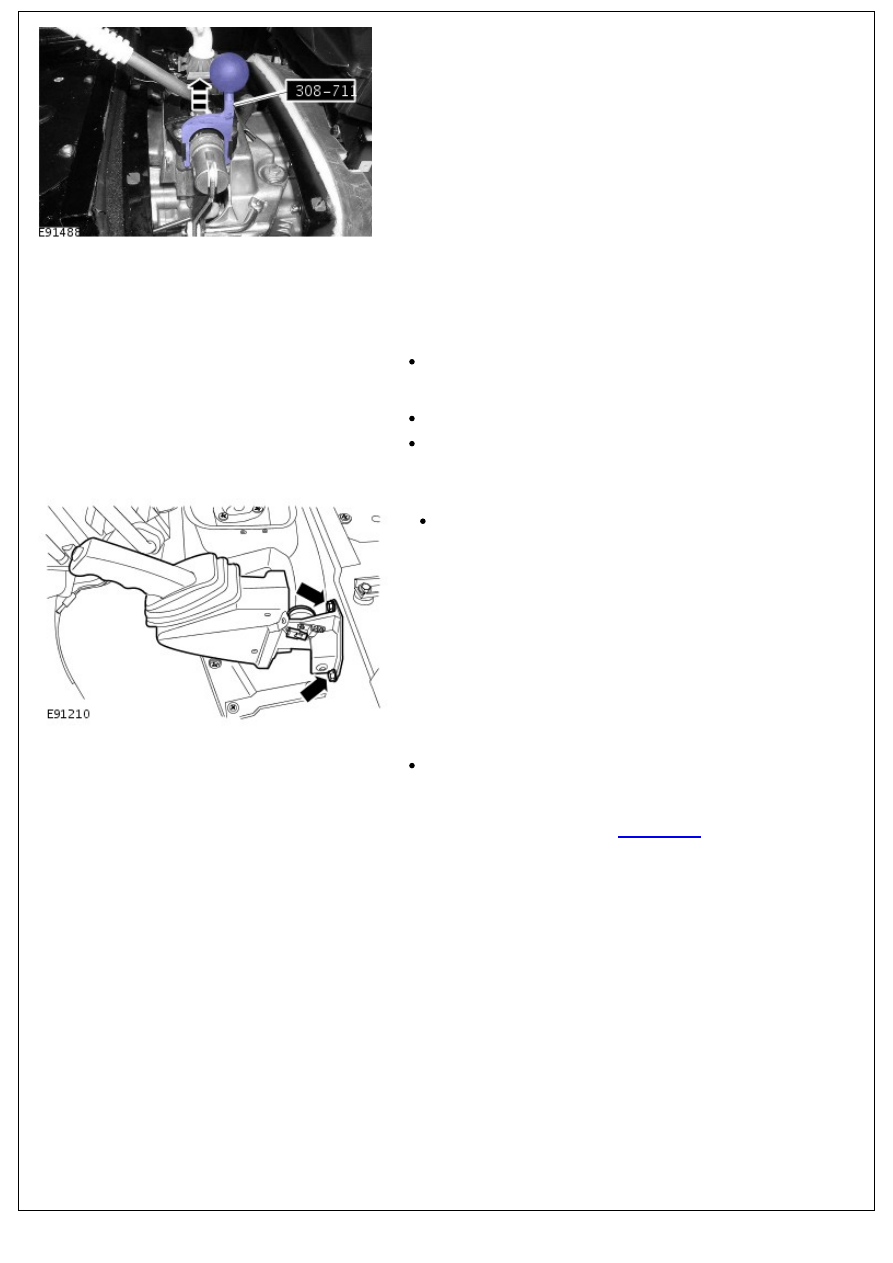

19. Remove the special tool.

20. Install the insulation pad support bracket.

21. NOTE: Position the differential lock to the left, to reduce

tension on the insulation.

Install the insulation pad.

22. Install the transmission cover panel.

Install the screws.

23. Install the gaiter with the selector levers attached.

Install the selector levers.

Fully seat the gaiter.

24. Install the transmission cover panel floor covering.

25. Install the parking brake lever.

Tighten to 25 Nm (18 lb.ft).

26. Install the parking brake lever gaiter.

Install the clips.

27. Reposition the LH carpet.
28. Install the floor console.

For additional information, refer to:

Floor Console

 (501-12

Instrument Panel and Console, Removal and Installation).

Transfer Case - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma -

Transfer Case Extension Housing

In-vehicle Repair

Removal

1. Drain transfer case oil.

For additional information, refer to:

Transfer Case Draining

and Filling

 (308-07A Transfer Case - 2.4L Duratorq-TDCi

HPCR (103kW/140PS) - Puma, General Procedures).

2. Remove transfer case rear output shaft seal.

For additional information, refer to:

Transfer Case Rear

Output Shaft Seal

 (308-07A Transfer Case - 2.4L Duratorq-

TDCi HPCR (103kW/140PS) - Puma, In-vehicle Repair).

3. Mark extension housing to main casing for assembly

purposes.

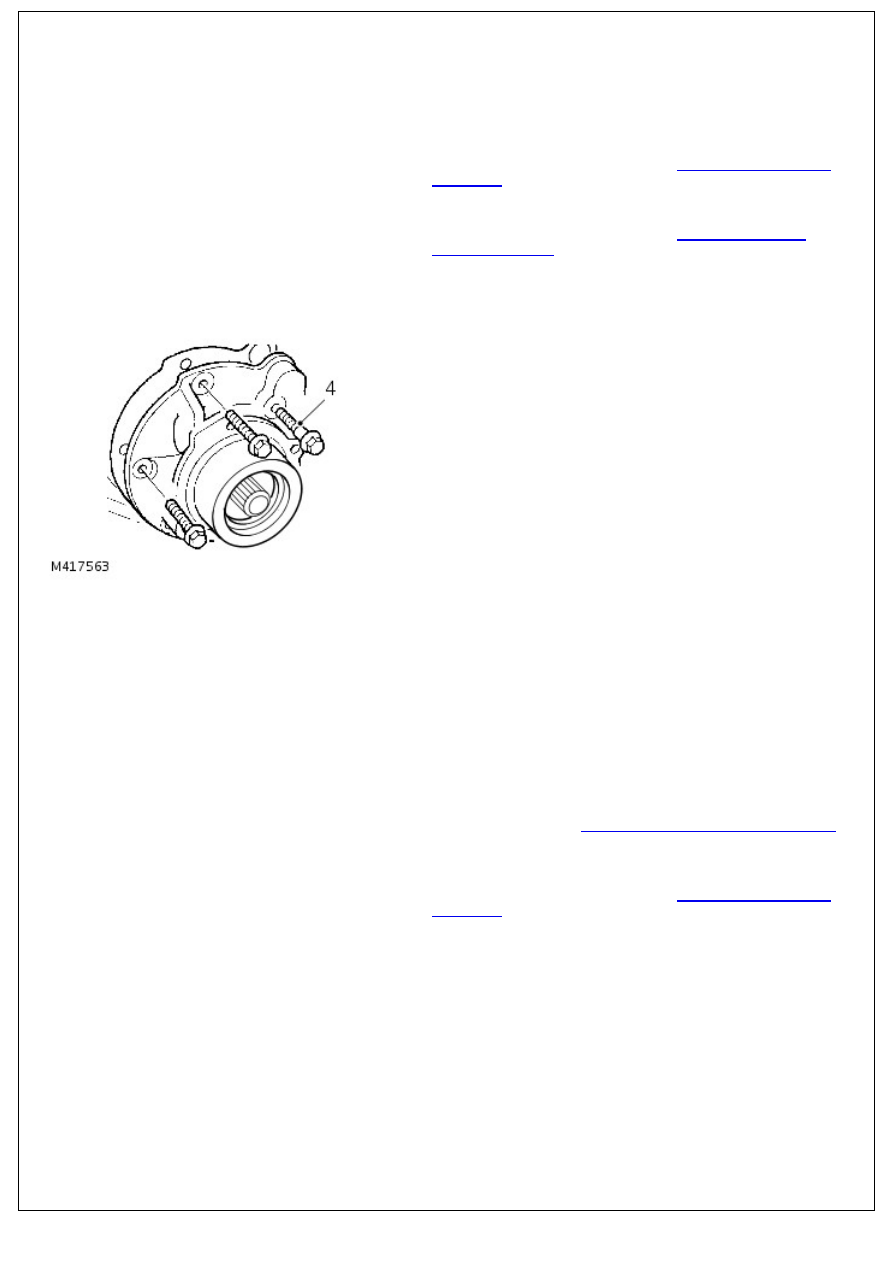

4. Note position of shoulder bolt, remove 6 bolts securing

extension housing to main casing.

Installation

1. Clean extension housing, mating face on main casing and

sealant from bolt threads.

2. Apply sealant, Part No. STC 4600 to mating flange on output

shaft housing.

3. Fit extension housing to main casing ensuring that splines of

output shaft are engaged in differential.

4. Apply sealant, Part No. STC 50552 to bolt threads.
5. Fit bolts and tighten by diagonal selection to 45 Nm (33

lbf.ft).

6. Fit transfer case rear output shaft seal. For additional

information, refer to:

Transfer Case Rear Output Shaft Seal

(308-07A Transfer Case - 2.4L Duratorq-TDCi HPCR

(103kW/140PS) - Puma, In-vehicle Repair).

7. Fill transfer case with oil.

For additional information, refer to:

Transfer Case Draining

and Filling

 (308-07A Transfer Case - 2.4L Duratorq-TDCi

HPCR (103kW/140PS) - Puma, General Procedures).

Transfer Case - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma -

Transfer Case Front Output Shaft Seal

In-vehicle Repair

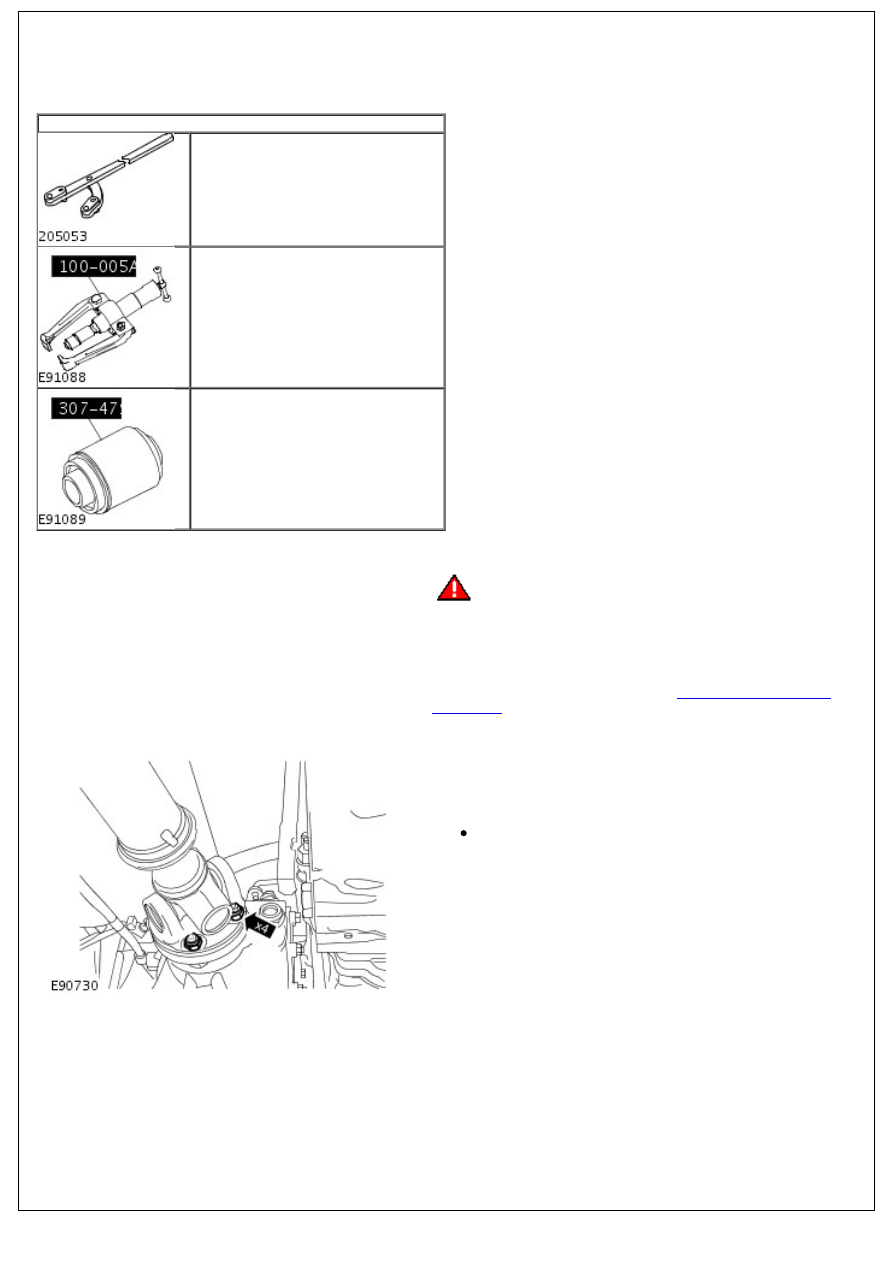

Special Tool(s)

Output Shaft Flange Holding Tool

205-053

General Purpose Puller

100-005A

Replacer, Oil Seal

307-479

Removal

1.

WARNING: Do not work on or under a vehicle

supported only by a jack. Always support the vehicle on safety

stands.

Raise and support the vehicle.

2. Drain the transfer case.

For additional information, refer to:

Transfer Case Draining

and Filling

 (308-07A Transfer Case - 2.4L Duratorq-TDCi

HPCR (103kW/140PS) - Puma, General Procedures).

3. NOTE: Mark the front driveshaft to transfer case drive

flange.

Release the driveshaft from the transfer case output drive

flange.

Remove and discard the 4 nuts.

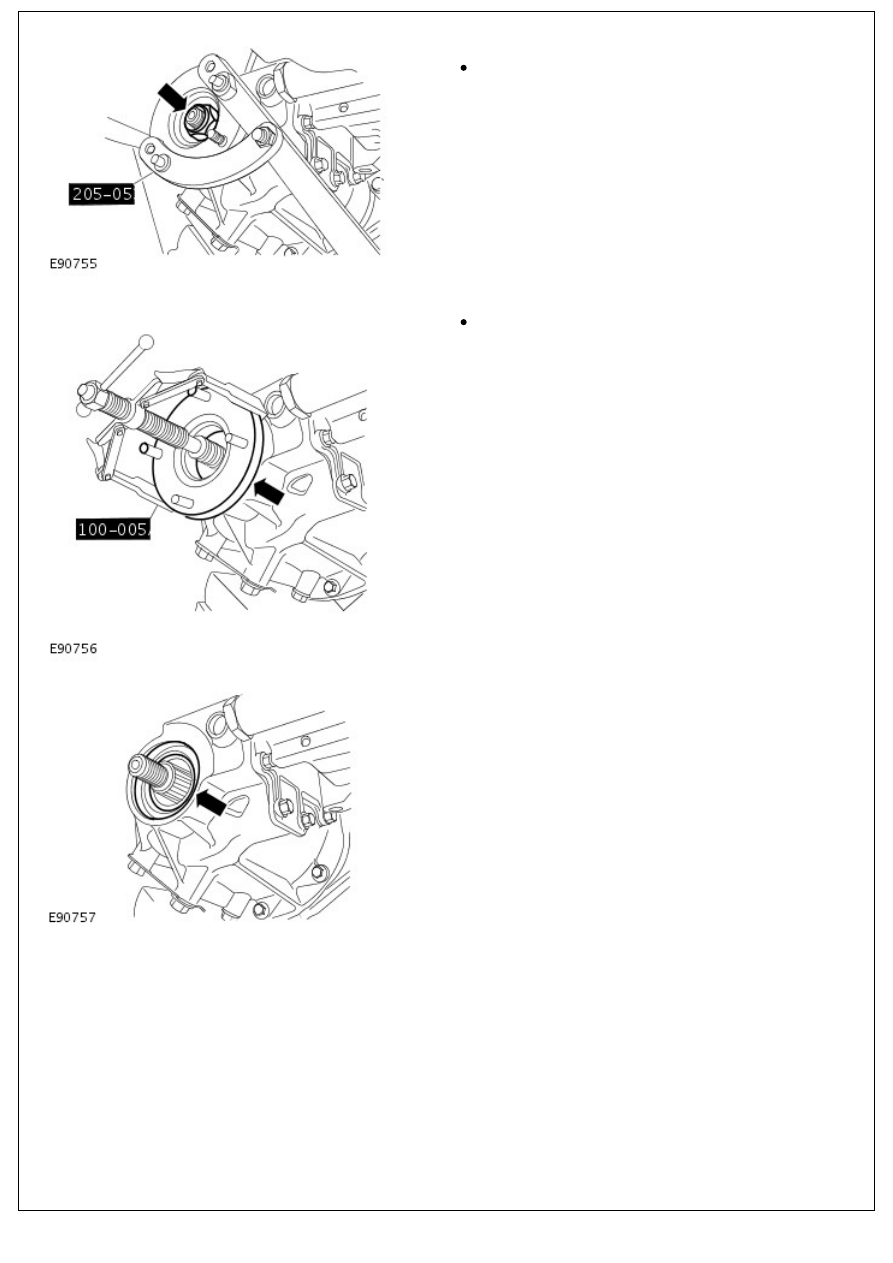

4. Using the special tool, restrain the transfer case front

4. Using the special tool, restrain the transfer case front

output flange.

Remove and discard the nut and felt washer.

5. Remove the transfer case front output flange.

If necessary use the special tool to remove the

transfer case front output flange.

6. Using a suitable tool, remove and discard the transfer case

front output shaft seal.

Installation

1. NOTE: Clean the component mating faces.
