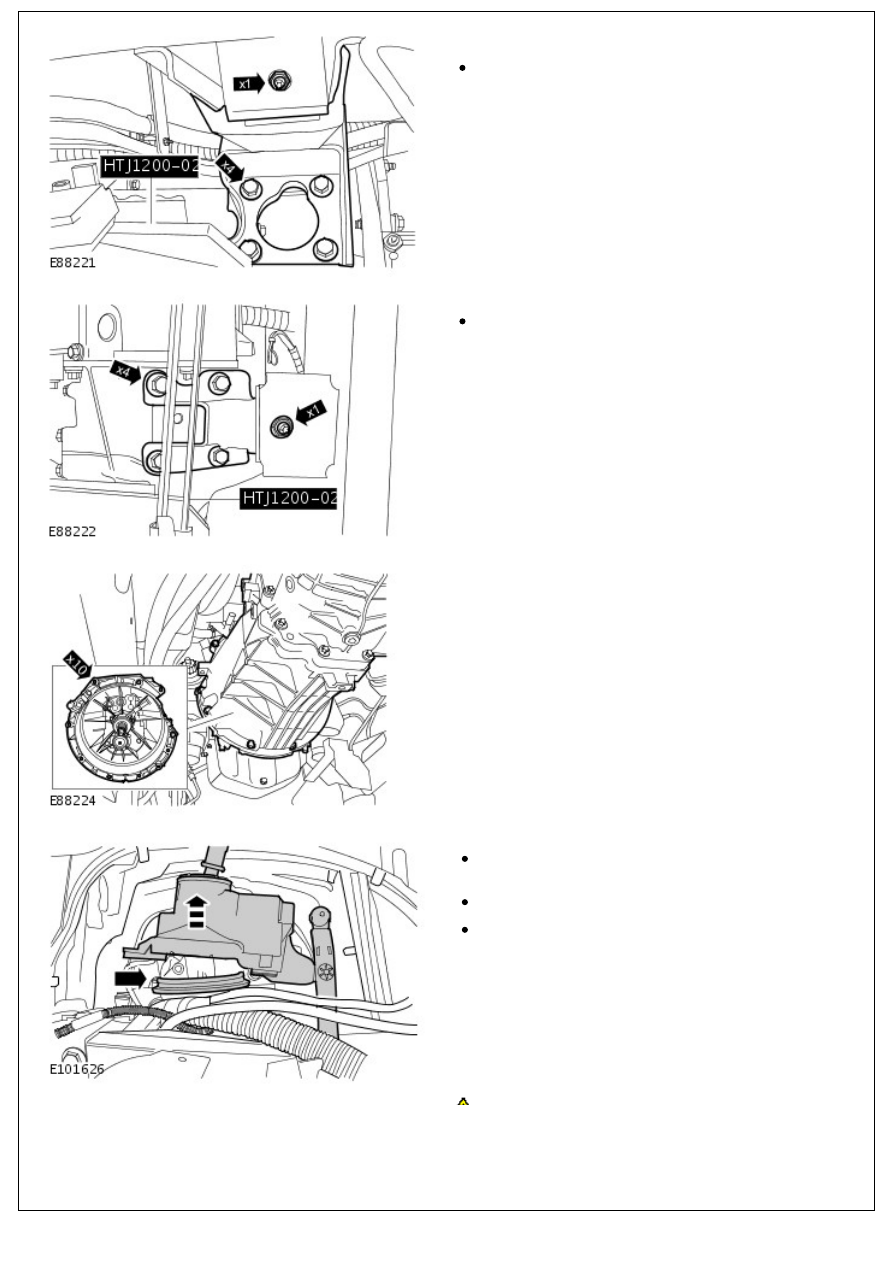

47. Remove the LH transmission mount and mounting

bracket.

Remove the LH transmission mount and mounting

bracket securing nuts and bolts.

48. Remove the RH transfer gearbox mounting bracket.

Remove the RH transfer gearbox mount and mounting

bracket securing nuts and bolts.

49. Remove the bell housing bolts.

50. Remove the gear selector housing.

Reposition the transmission to allow access to the

gear selector housing.

Remove from below the vehicle.

Remove the rubber seal.

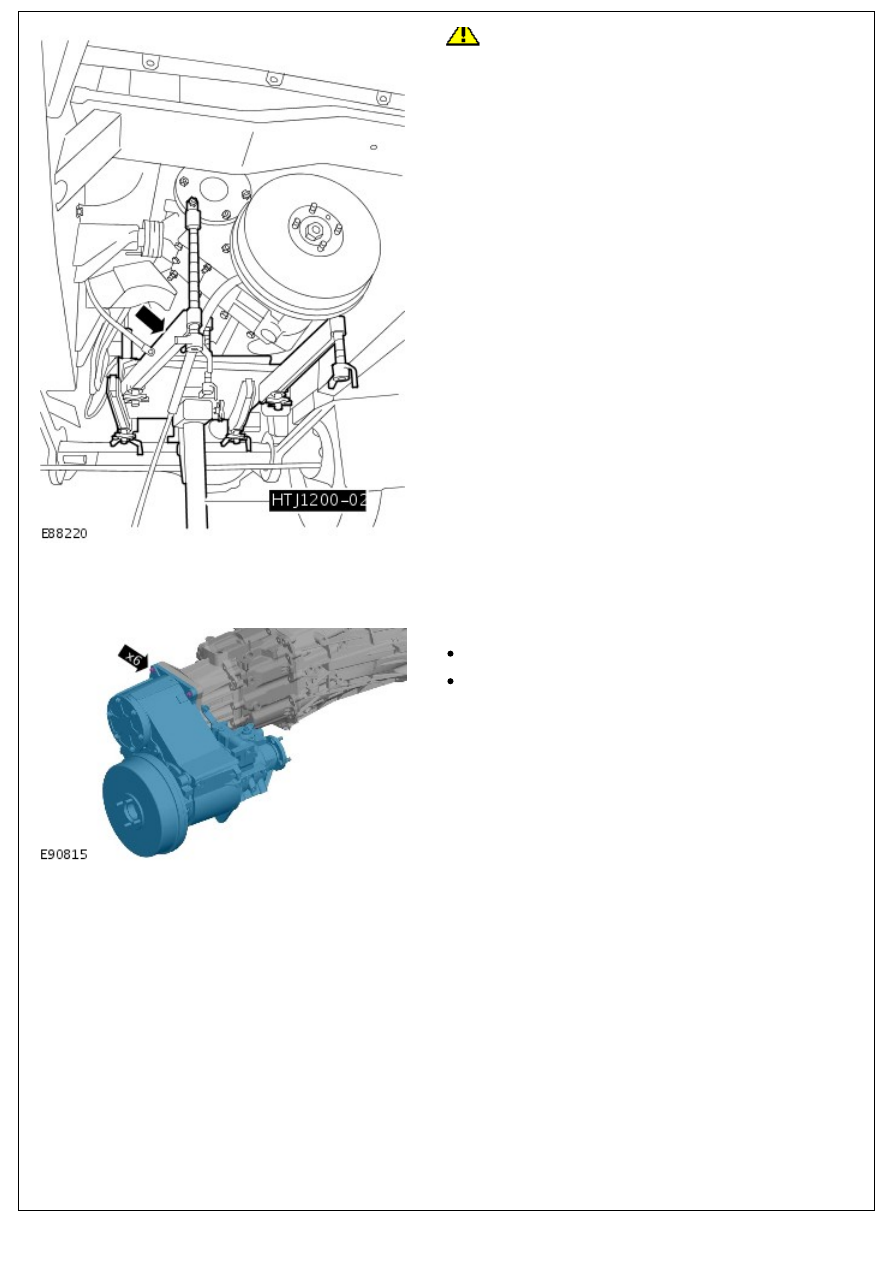

CAUTION: Disengage the transmission from the clutch

51.

CAUTION: Disengage the transmission from the clutch

by 30mm before lowering HTJ1200-02 to protect clutch from

damage.

Remove the transmission and transfer gearbox from the

vehicle.

52. NOTE: Do not disassemble further if the component is

removed for access only.

Remove the transmission from the special tool.

53. With assistance, remove the transfer case.

Remove the 4 bolts.

Remove the 2 nuts.

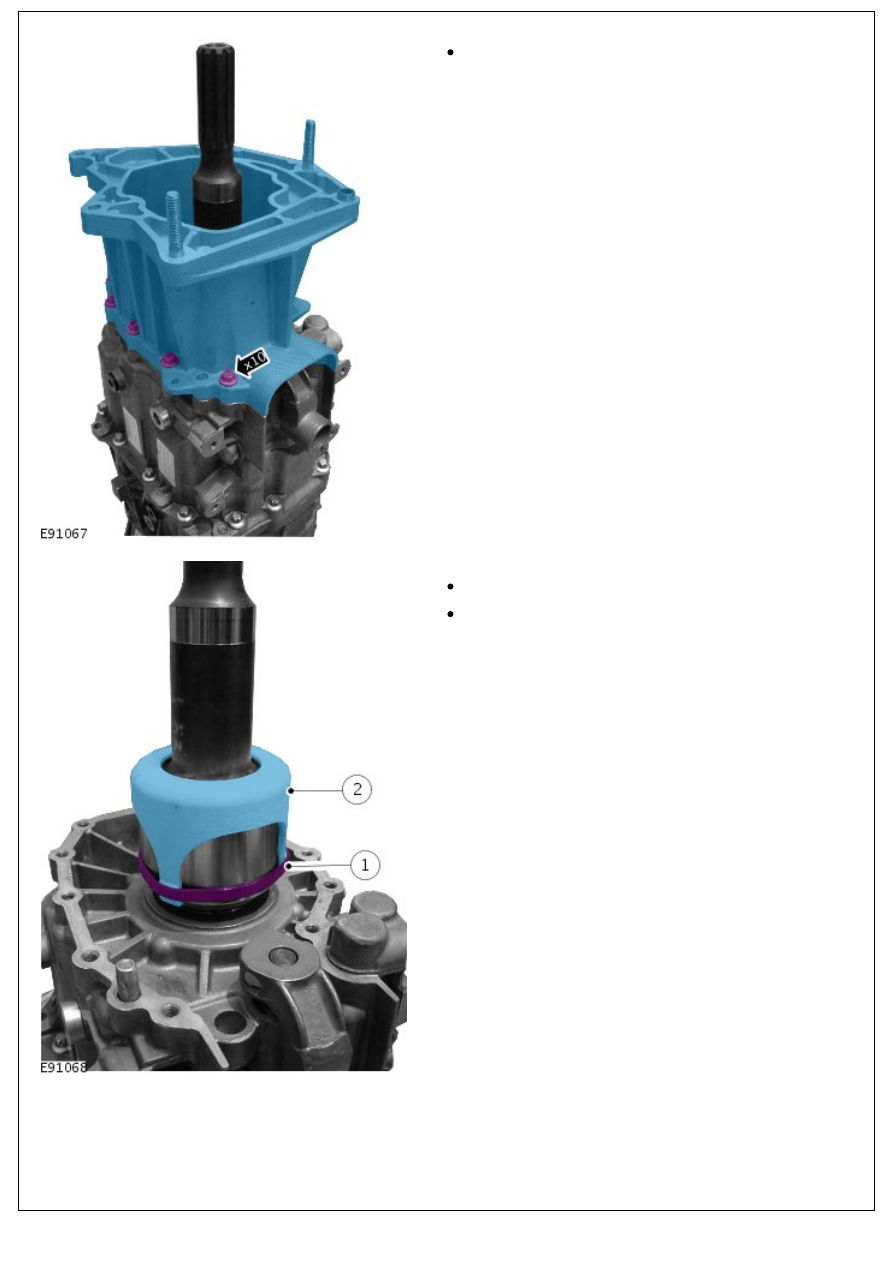

54. Remove the transmission extension housing.

54. Remove the transmission extension housing.

Remove the 10 bolts.

55. Remove the transmission extension shaft cover.

Remove the tie strap.

Remove the cover.

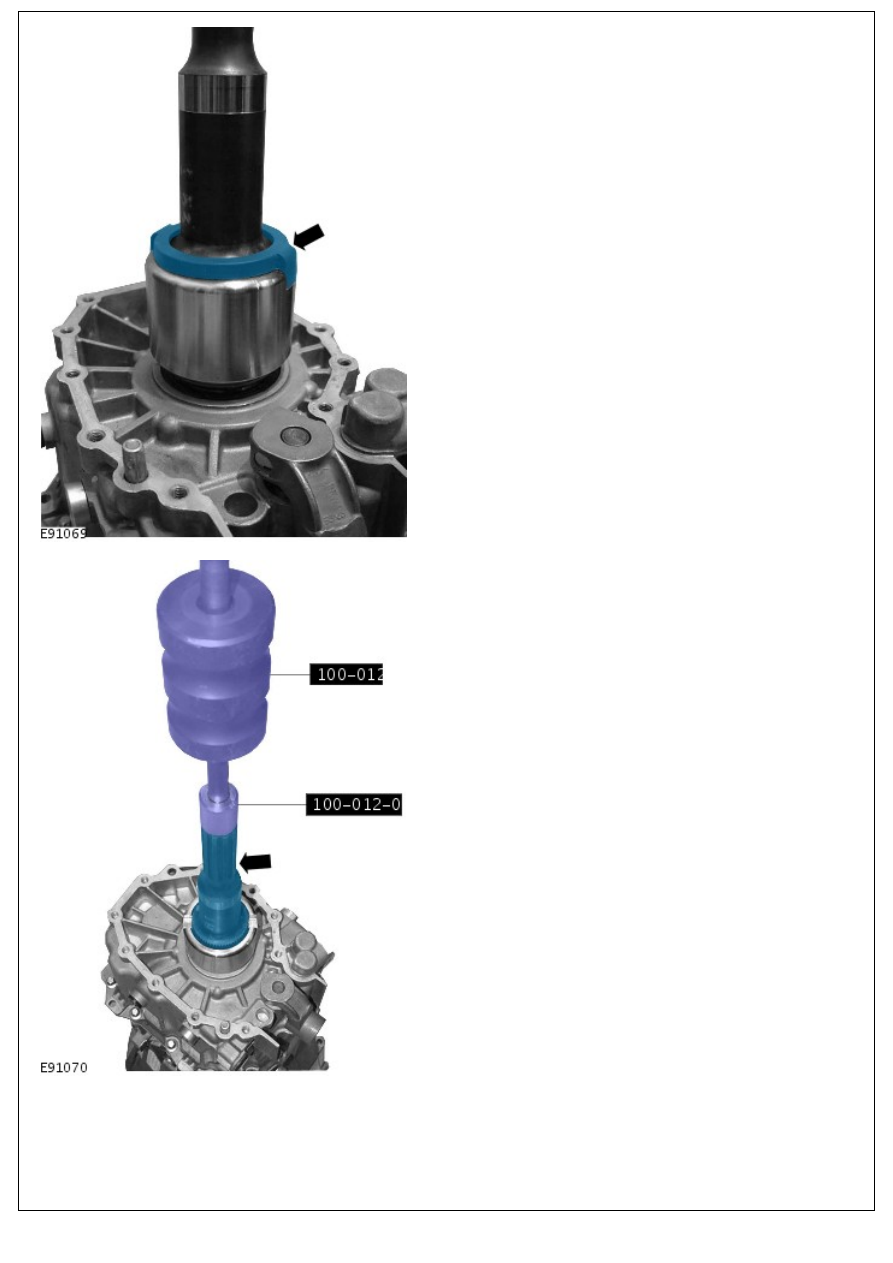

56. Remove the seal.

56. Remove the seal.

57. Using the special tools, remove the transmission extension

shaft.

58. Remove the reversing lamp switch.
