Glow Plug System - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma -

Glow Plug

Removal and Installation

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and

Connect

 (414-01 Battery, Mounting and Cables, General

Procedures).

2. Remove the intake manifold.

For additional information, refer to:

Intake Manifold

 (303-01

Engine - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma,

In-vehicle Repair).

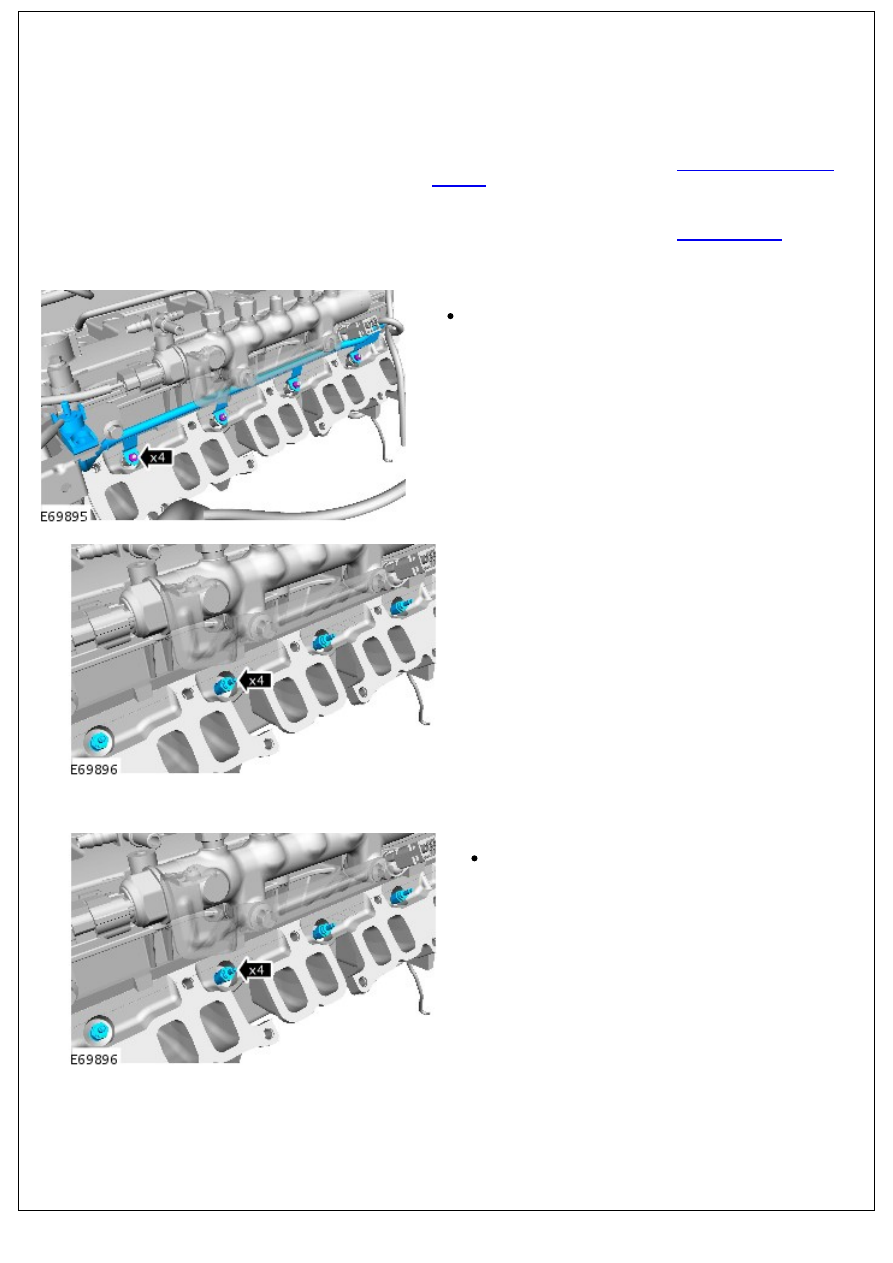

3. Release the glow plug wiring harness.

Remove the 4 nuts.

4. Remove the glow plugs.

Installation

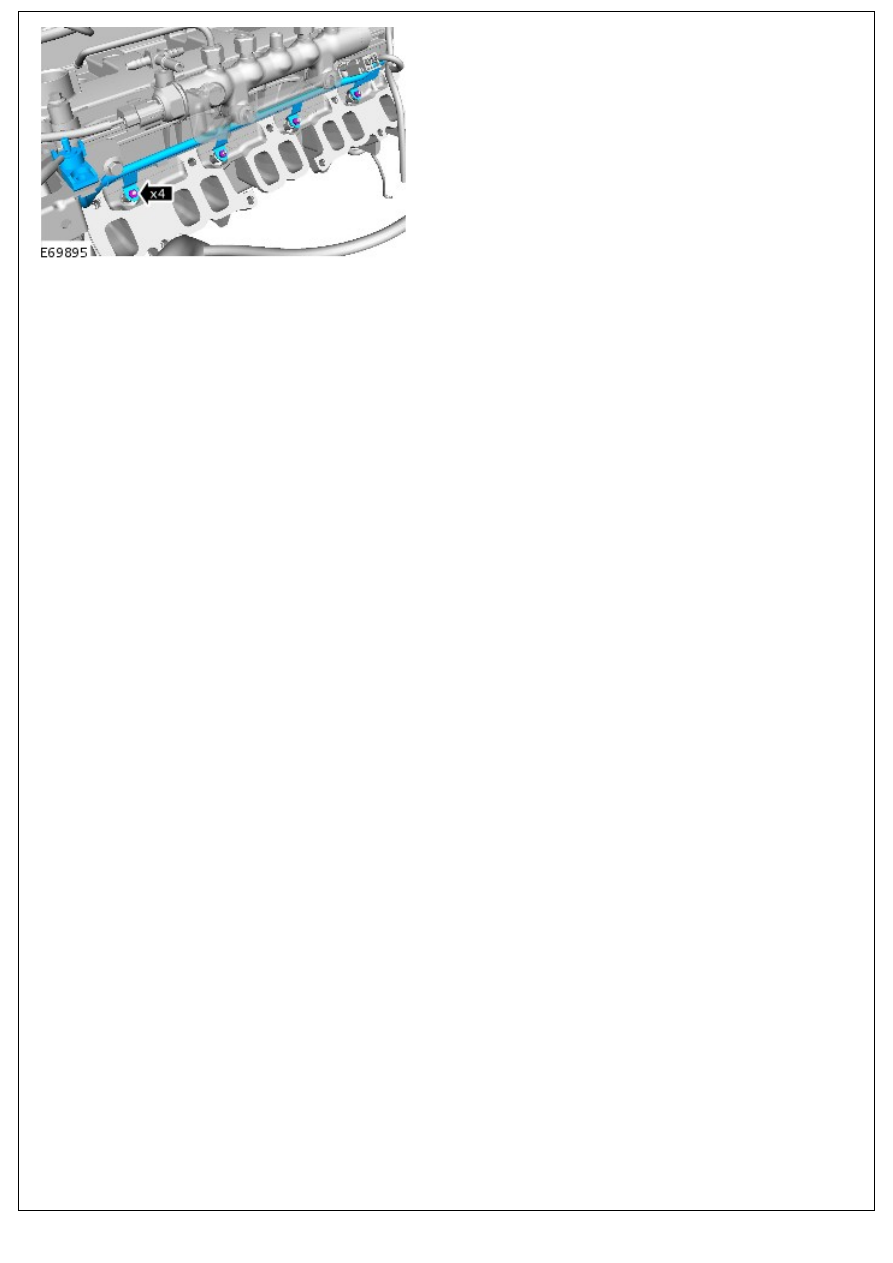

1. To install, reverse the removal procedure.

Tighten to 13 Nm (10 lb.ft).

2. Tighten to 2 Nm (1 lb.ft).

2. Tighten to 2 Nm (1 lb.ft).

Engine Emission Control - 2.4L Duratorq-TDCi HPCR (103kW/140PS) -

Puma -

Description

Nm

lb-ft

Exhaust gas recirculation (EGR) valve to EGR valve outlet tube bolts

10

7

EGR valve to EGR cooler bolts

23

17

Exhaust manifold to EGR cooler bolts

23

17

EGR valve outlet tube to cylinder block bolt

23

17

Engine Emission Control - 2.4L Duratorq-TDCi HPCR (103kW/140PS) -

Puma - Engine Emission Control

Description and Operation

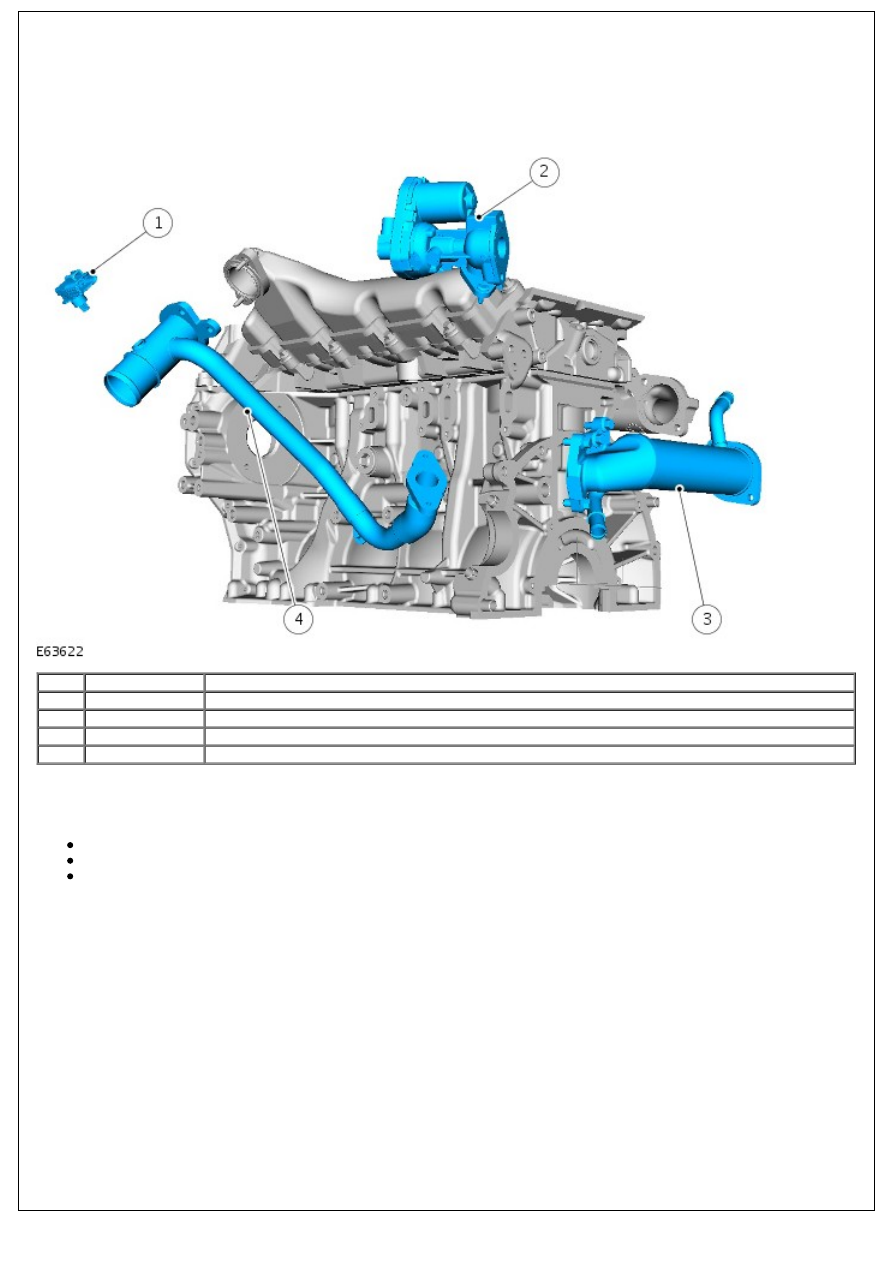

exhaust gas recirculation (EGR) COMPONENT LOCATION

Item

Part Number

Description

1

-

manifold absolute pressure (MAP) sensor (shown for location purposes only)

2

-

EGR valve

3

-

EGR cooler

4

-

Gas transfer and mixer pipes

OVERVIEW

The EGR system comprises:

EGR modulator

EGR cooler

Gas transfer pipe and mixer

The EGR cooler receives exhaust gas directly from the exhaust manifold, where it is cooled by a water matrix which is

integrated into the overall engine cooling system.. Attached to the Cool side of the cooler is the EGR valve. This valve is

motor driven – controlled by the engine control module (ECM) to provide varying amounts of EGR recirculation

depending on the engine operation. At engine switch off the valve opens and closes several times to clear any deposits

which may have accumulated during running.

The EGR pipe transports the cooled gas to the mixer where it is blended into to the incoming air stream.

The ECM monitors the EGR system function and stores fault codes in the event of failure. The EGR valve can also be

activated for testing using the Land Rover recommended diagnostic tool.

CRANKCASE VENTILATION COMPONENT LOCATION
