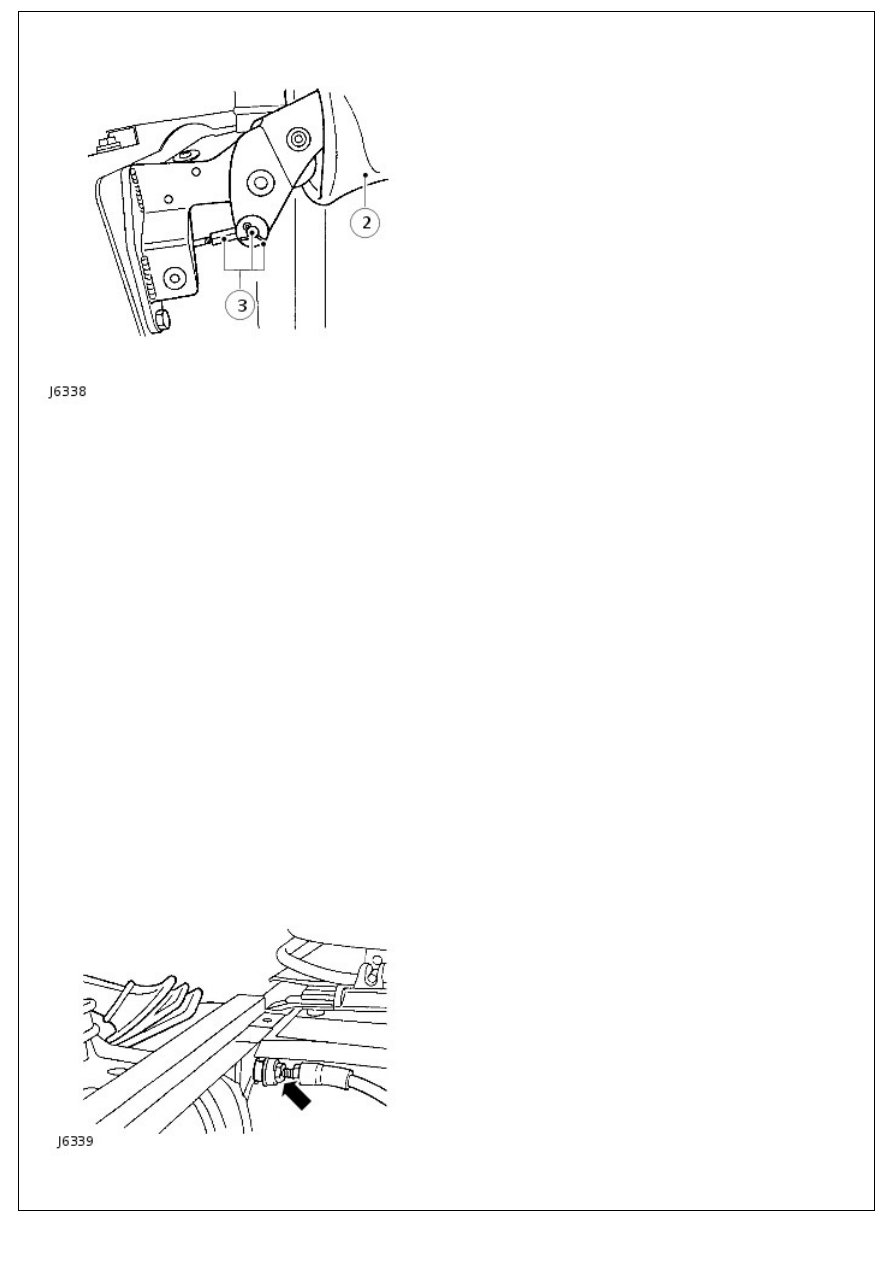

2. Remove 3 trim studs and lift up parking brake gaiter.

3. Remove split pin, clevis pin, washer and disconnect cable

from parking brake lever.

4. Slacken off transmission brake drum adjusting screw.
5. Disconnect drive shaft from output flange.
6. Remove retaining screw and withdraw brake drum.
7. Release parking brake cable clevis from abutment on cable

lever, see J6337, and pull through aperture in back plate.

8. Pull cable from heelboard and remove from vehicle.

Installation

1. Feed new cable through heelboard ensuring rubber grommet

is correctly located.

2. Position cable over guide plate, insert through backplate and

connect to cable lever.

3. Instal cable to parking brake lever and secure with clevis pin

and split pin.

4. Instal parking brake gaiter.
5. Instal brake drum. Tighten screw to 25 Nm (18 lbf.ft).
6. Screw in and tighten adjuster bolt until brake drum will not

rotate by hand.

7. Tighten adjuster bolt further to 25 Nm (18 lbf.ft) to ensure

brake drum is locked.

8. Slacken off adjuster bolt by 1.5 turns to give brake shoes

running clearance. Check that the drum is free to rotate.

9. Slacken locknut and adjust cable to give the parking brake

pawl two notches free movement on the rachet before

being fully operational on third notch (brake shoes are fully

expanded against drum).

• NOTE: Cable adjustment is for a new cable or to compensate for cable stretch. Cable adjustment must not be used to

take up brake shoe wear.

10. Instal drive shaft to output flange. Tighten fixings to 46 Nm

(34 lbf.ft).

11. Remove wheel chocks and check operation of parking

brake.

Parking Brake and Actuation - Shoes

Removal and Installation

Removal

1. Park vehicle on level ground, chock road wheels and release

parking brake. Alternatively, raise vehicle on a ramp.

2. Disconnect rear propeller shaft from transmission output

flange at brake drum.

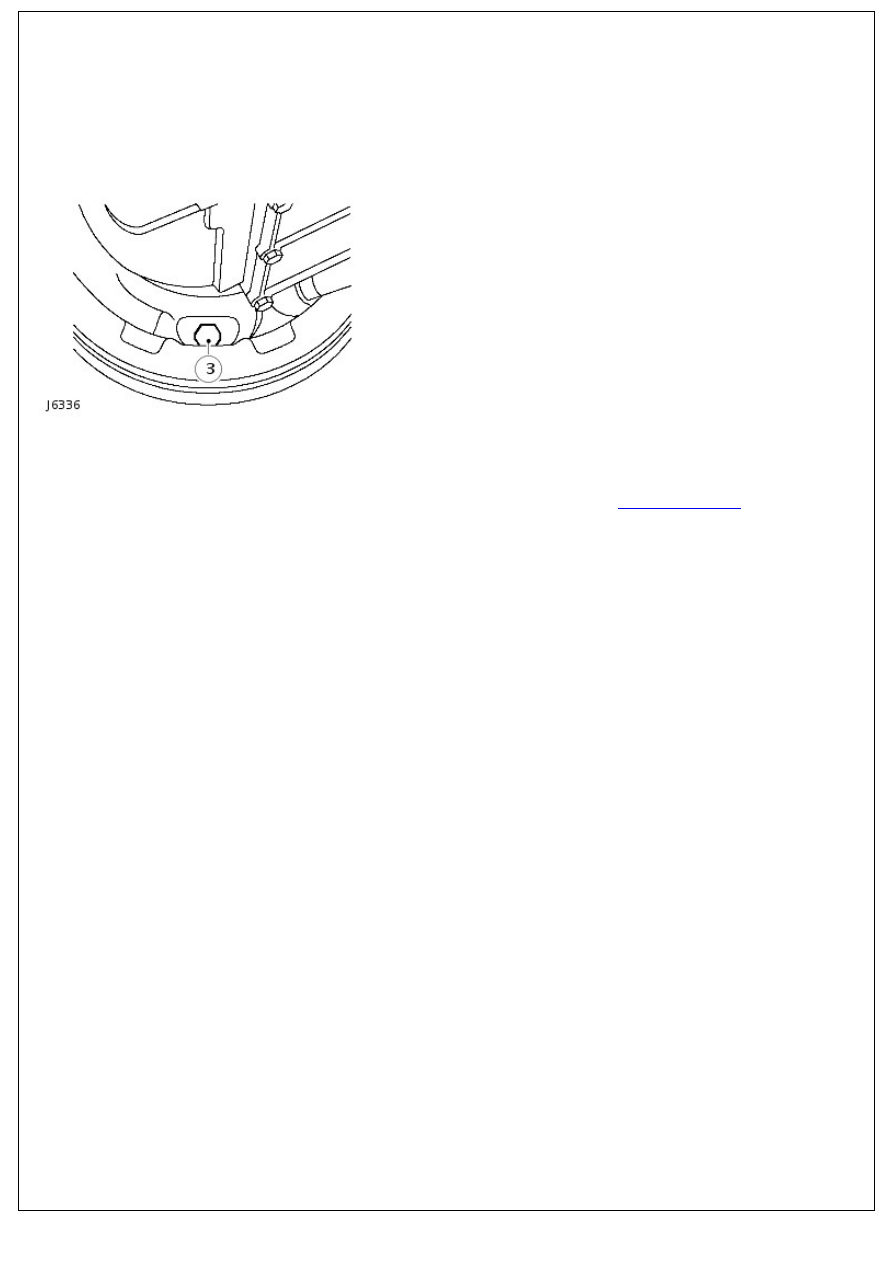

3. Slacken off parking brake drum adjustment bolt.

4. Remove single screw securing brake drum to output flange.
5. Withdraw drum to expose brake assembly.
6. Release top and bottom springs from brake shoes, see

J6337.

For additional information, refer to:

Parking Brake Cable

(206-05 Parking Brake and Actuation, Removal and

Installation).

7. Grip dished washer with a pair of pliers, depress washer and

turn through 90°.

8. Remove dished washer, complete with hold down spring and

pin from both shoes.

9. Move brake shoes out from adjuster slides, release from

abutment plate and remove from backplate.

10. Check that springs are satisfactory for continued use. If

new brake shoes are to be fitted, the springs should also be

renewed.

Installation

1. Locate RH brake shoe in slide and secure brake shoe and

lever assembly to backplate with hold down pin, spring and

dished washer.

2. Locate LH brake shoe in slide and fit abutment plate

between both brake shoes. Secure LH shoe with hold down

pin, spring and dished washer.

3. Instal pull-off springs to brake shoes.
4. Instal brake drum. Tighten screw to 25 Nm (18 lbf.ft).
5. Check that hand brake lever is released.
6. Screw in and tighten adjuster bolt until brake drum will not

rotate by hand.

7. Tighten adjuster bolt to 25 Nm (18 lbf.ft) to ensure brake

drum is locked.

8. Slacken off adjuster bolt by 1.5 turns to give shoes a running

clearance. Check that the drum is free to rotate.

9. Instal propeller shaft to output flange. Tighten fixings to 46

Nm (34 lbf.ft).

10. Remove wheel chocks and check operation of parking

brake.

Parking Brake and Actuation - Parking Brake Switch

Removal and Installation

Removal

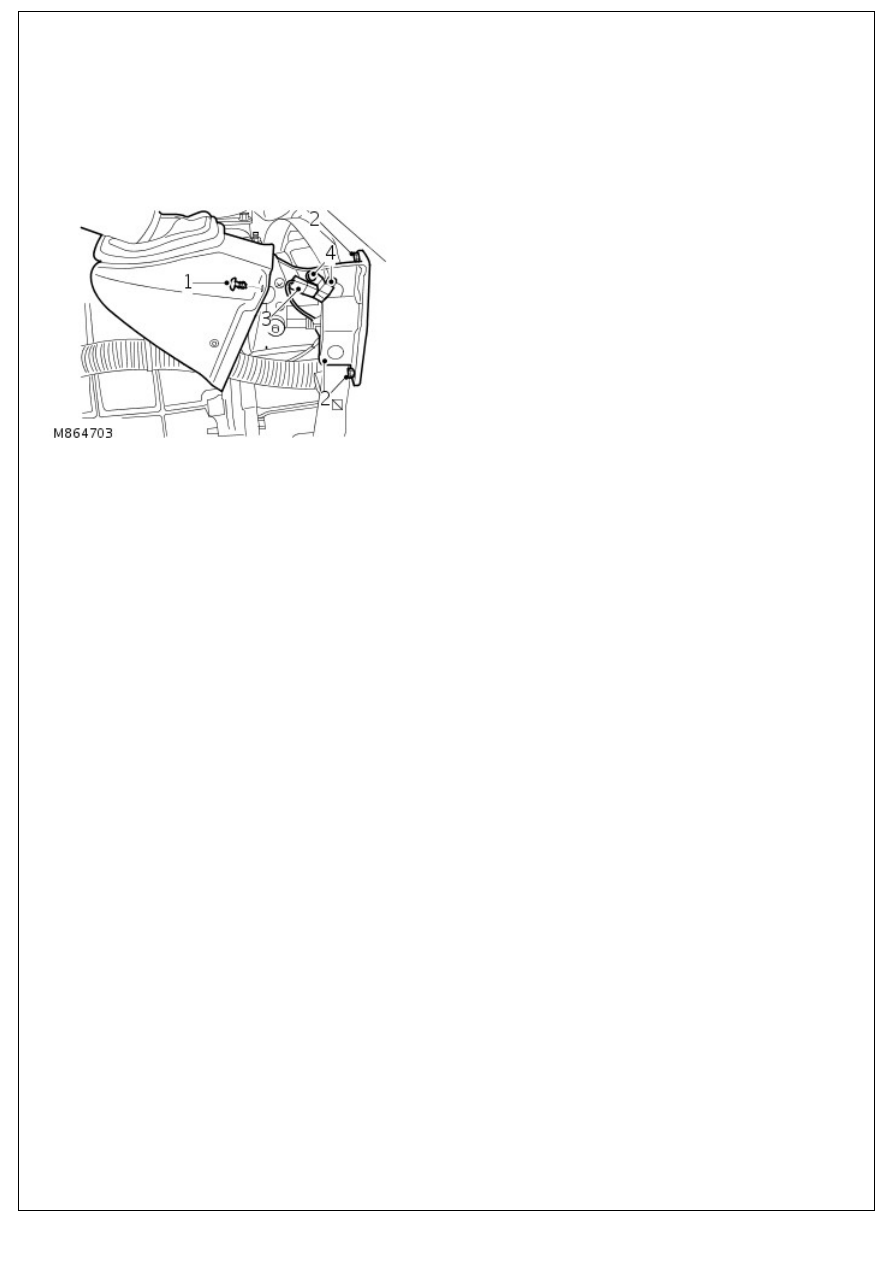

1. Release cover from parking brake lever.
2. Remove 2 bolts and release parking brake lever from body.
3. Release connector from parking brake switch.

4. Remove 2 screws securing parking brake switch to parking

brake lever and remove switch.

Installation

1. Install parking brake switch to parking brake lever and

tighten screws.

2. Install connector to parking brake switch.
3. Position parking brake lever and tighten bolts to 22 Nm (16

lbf.ft).

4. Position cover to parking brake lever.
