Rear Drive Axle/Differential - Rear Drive Axle and Differential

Diagnosis and Testing

Complaint - Oil leaks

An external leak of lubrication from the hub seals can be caused by a faulty internal seal. For example, if the seals which

separate the differential from the hubs are faulty and the vehicle is operating or parked on an embankment, oil from the

differential may flood one hub resulting in a lack of lubrication in the differential.

When a seal is found to be leaking check the axle ventilation system, as a blockage can cause internal pressure to force

oil past the seals.

Illustrations of oil seal locations are given in Description and Operation.

REFER to:

Rear Drive Axle and Differential

 (205-02 Rear Drive Axle/Differential, Description and Operation).

When investigating hub seal leaks check the grease for dilution with oil. Also check the differential oil level, for signs of

metal particles in the oil and the condition of internal seals.

If the vehicle is driven in deep water with defective oil seals, water may contaminate the lubricants and raise the

differential oil level, giving a false impression that the housing has been over filled. Do not assume that a high oil level

in the differential is due to over filling or, that a low level is because of an external leak.

Rear Drive Axle/Differential - Axle Assembly

Removal and Installation

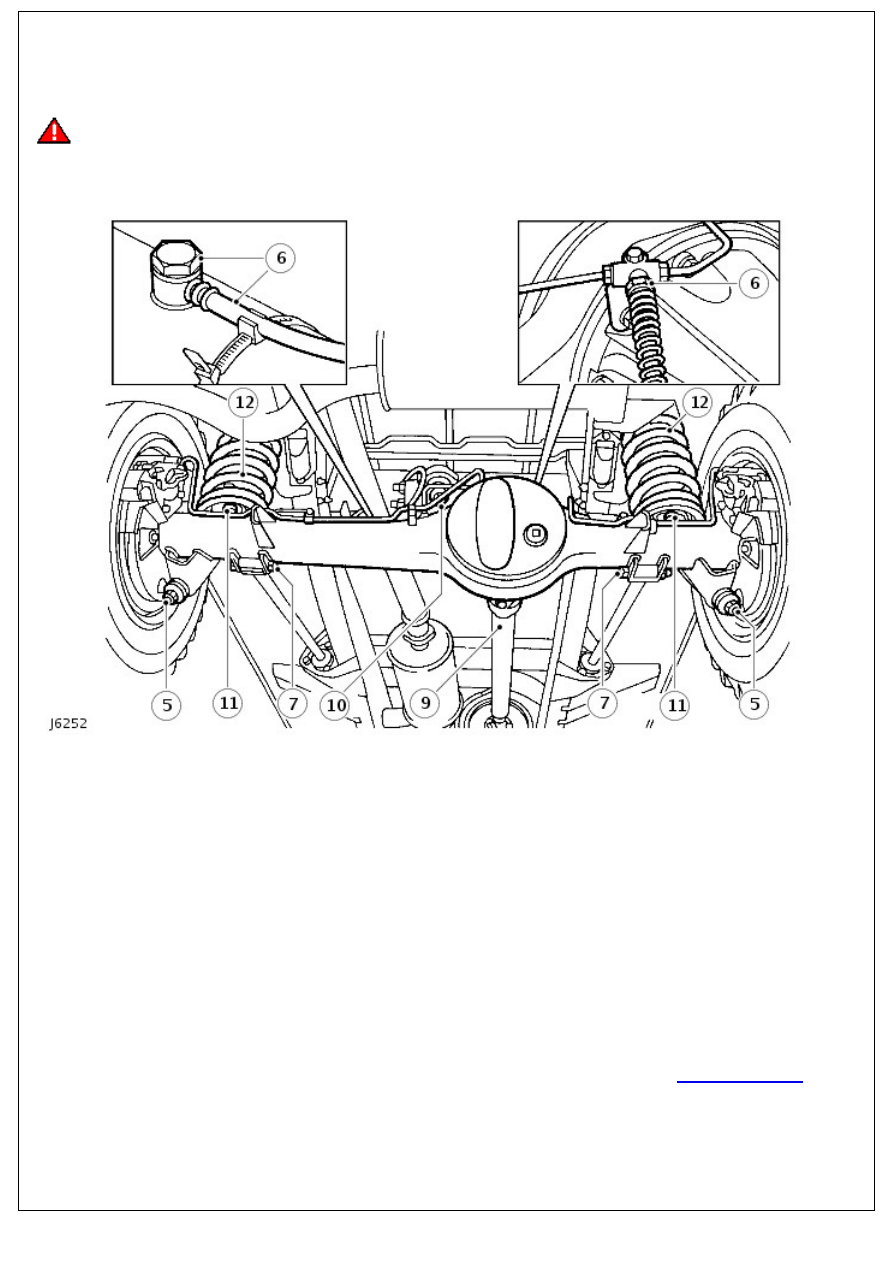

Removal

WARNING: Remove and refit of axle requires a further two persons to steady the axle when lowering or

repositioning axle.

1. Drain brake system.

2. Support chassis rear.
3. Remove road wheels.
4. Support axle weight with hydraulic jack.
5. Disconnect shock absorbers.
6. Disconnect flexible brake hose at RH chassis side member

and breather hose at banjo connection on axle casing.

7. Disconnect lower links at axle.
8. Mark differential and propeller shaft flanges with

identification marks for assembly.

9. Remove 4 nuts and bolts, lower propeller shaft and tie to one

side.

10. Disconnect pivot bracket ball joint at axle bracket.
11. Release bolts and remove coil spring retaining plates.
12. Lower axle and remove road springs.
13. If applicable, remove stabilizer bar links at axle.

For additional information, refer to:

Rear Stabilizer Bar

 (204-

02 Rear Suspension, Removal and Installation).

14. Remove axle assembly.

Installation

1. Position axle and fit lower links. Tighten fixings to 176 Nm

(130 lbf/ft).

2. If applicable, fit stabilizer bar links to axle.

For additional information, refer to:

Rear Stabilizer Bar

 (204-

02 Rear Suspension, Removal and Installation).

3. Raise axle and locate road springs.
4. Fit coil spring retaining plates and secure with fixing bolts.
5. Secure pivot bracket ball joint to axle bracket. Tighten fixing

to 176 Nm (130 lbf/ft).

6. Align propeller shaft to differential drive flange and tighten

fixings to 47 Nm (35 lbf/ft).

7. Reconnect flexible brake hose and axle breather hose.
8. Refit shock absorbers.
9. Fit road wheels and tighten to correct torque: Alloy wheels -

130 Nm (96 lbf/ft) Steel wheels - 100 Nm (80 lbf/ft) Heavy

Duty wheels - 170 Nm (125 lbf/ft)

10. Remove rear chassis support.
11. Bleed brake system.

For additional information, refer to:

Brake System Bleeding

(206-00 Brake System - General Information, General

Procedures).

Front Drive Axle/Differential -

Front axle

Type

Spiral bevel, enclosed constant velocity joints, fully floating shafts

Ratio

3.54:1

Angularity of universal joint on full lock

32°

Sealers

Front axle and final drive

Land Rover Part No.

Hub retaining bolts

STC 50552

Swivel bearing housing to axle casing bolts

STC 50552

Stub axle bolts

STC 50552

Swivel pin housing grease

STC 3435*

*Swivel pin grease used on later vehicles with filler plug only in swivel pin housing

Lubricants

Item

Specification / Land Rover part number

Final drive

Molytex EP90

Swivel pin

Molytex EP90 OR 80

Do not use any lubricant other than that specified

Capacities

Item

Capacity

Front differential

1.70 litres (3.00 pints) (1.80 US quarts)

Swivel pin housing oil/grease (each)

0.35 litres (0.60 pints) (0.37 US quarts)

Torque Specifications

Description

Nm

lb-ft

Hub driving member to hub

65*

48

Brake disc to hub

73

53

Stub axle to swivel pin housing

65*

48

Brake caliper to swivel pin housing

82

61

Upper swivel pin to swivel pin housing

65*

48

Lower swivel pin to swivel pin housing

25*

18

Oil seal retainer to swivel pin housing

11

8

Swivel bearing housing to axle case

73*

53

Pinion housing to axle case

41

30

Crown wheel to differential housing

58

43

Differential bearing cap to pinion housing

90

65

Differential drive flange to drive shaft

47

34

Mudshield to bracket lower swivel pin

11

8

Bevel pinion nut

130

Draglink to hub arm

40

30

Panhard rod to axle bracket

88

65

Radius arm to axle

190

140

Radius arm to chassis side member

190

140

* Apply sealant, Part No. STC 50552 To bolt threads
