Все функции восстановлены?
Да

Следуя карте системы SDD, перейдите к: силовой агрегат / система двигателя / система запуска (и далее
вспомогательные признаки неисправности) или электрическая система / аккумуляторная батарея / распределение
электропитания / подача питания в систему зажигания (и далее вспомогательные признаки неисправности). Затем
запустите приложение состояния авторизации безопасного запуска
Остановите сеанс работы SDD, затем остановите мониторинг канала CAN. Составьте отчет о технической
поддержке и приложите к нему журнал CAN и файл сеанса. Укажите любые дополнительные комментарии,
полученные от клиента, которые могут быть полезны. Составьте отчет о технической поддержке и отправьте все
данные в DTS

Нет

ПЕРЕЙДИТЕ к A5

A5: ПРОВЕРЬТЕ НАЛИЧИЕ СВЯЗИ

Проверьте RFR на наличие кодов DTC, связанных с потерей связи между KVM и RFR. При необходимости
отремонтируйте

Все функции восстановлены?
Да

Нет

ПЕРЕЙДИТЕ к A6

A6: ПРОВЕРКА CJB

Теперь нужно подтвердить, что CJB работает правильно

Выполните проверку прерывателя указателя поворотов в аварийной сигнализации, нажмите выключатель
аварийной световой сигнализации

Работают ли передние и задние указатели поворота?
Да

ПЕРЕЙДИТЕ к A7

Нет

ПЕРЕЙДИТЕ к A8

A7: РАБОТА БОКОВОГО ПОВТОРИТЕЛЯ УКАЗАТЕЛЯ ПОВОРОТА

Проверьте работу бокового повторителя указателя поворота автомобиля

Боковой повторитель указателя поворота работает?
Да

CJB отвечает, как положено
Теперь работы, не входящие в объем этого теста локализации неисправности
Запишите эти сведения и включите их в отчет о технической поддержке
Остановите сеанс работы SDD, затем остановите мониторинг канала CAN. Составьте отчет о технической
поддержке и приложите к нему журнал CAN и файл сеанса. Укажите любые дополнительные комментарии,
полученные от клиента, которые могут быть полезны. Составьте отчет о технической поддержке и отправьте все
данные в DTS

Нет

ПЕРЕЙДИТЕ к A9

A8: РАБОТА ВЫКЛЮЧАТЕЛЯ БОКОВОГО ПОВТОРИТЕЛЯ УКАЗАТЕЛЯ ПОВОРОТА

Проверьте работу бокового повторителя указателя поворота автомобиля

Боковой повторитель указателя поворота работает?
Да

Запишите эти сведения и включите их в отчет о технической поддержке
Остановите сеанс работы SDD, затем остановите мониторинг канала CAN. Составьте отчет о технической
поддержке и приложите к нему журнал CAN и файл сеанса. Укажите любые дополнительные комментарии,
полученные от клиента, которые могут быть полезны. Составьте отчет о технической поддержке и отправьте все
данные в DTS

Нет

ПЕРЕЙДИТЕ к A9

A9: РАБОТА ВЫКЛЮЧАТЕЛЯ ПОДСВЕТКИ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

Проверьте исправность выключателя подсветки аварийной сигнализации

Подсветка выключателя аварийной сигнализации работает?
Да

ПЕРЕЙДИТЕ к A10

Нет

ПЕРЕЙДИТЕ к A11

A10: ПРОВЕРКА ЦЕЛОСТНОСТИ CAN

Проверьте целостность шины CAN MS или MS (КУЗОВ), при необходимости отремонтируйте

Функции запуска и доступа KVM и CJB восстановлены?
Да

Нет

Теперь работы, не входящие в объем этого теста локализации неисправности
Запишите эти сведения и включите их в отчет о технической поддержке
Остановите сеанс работы SDD, затем остановите мониторинг канала CAN. Составьте отчет о технической
поддержке и приложите к нему журнал CAN и файл сеанса. Укажите любые дополнительные комментарии,
полученные от клиента, которые могут быть полезны. Составьте отчет о технической поддержке и отправьте все
данные в DTS

A11: ПРОВЕРКА ИНДИКАТОРА АВАРИЙНОЙ СИГНАЛИЗАЦИИ НА ЩИТКЕ ПРИБОРОВ

Проверьте работоспособность щитка приборов

Индикатор на щитке приборов работает?
Да

Теперь работы, не входящие в объем этого теста локализации неисправности
Запишите эти сведения и включите их в отчет о технической поддержке
После завершения функции автомобиля выберите вкладку "Мониторинг канала CAN" на панели инструментов
Выберите "СБОР ДАННЫХ"
Выберите "ОСТАНОВИТЬ РЕГИСТРАЦИЮ". Во всплывающем окне отобразится сообщение "Регистрация
остановлена успешно"
Найдите файл мониторинга канала CAN на USB
Откройте файл и убедитесь, что данные записались корректно
Закройте файл
Извлеките накопитель USB из компьютера SDD
Остановите сеанс работы SDD, затем остановите мониторинг канала CAN. Составьте отчет о технической
поддержке и приложите к нему журнал CAN и файл сеанса. Укажите любые дополнительные комментарии,
полученные от клиента, которые могут быть полезны. Составьте отчет о технической поддержке и отправьте все
данные в DTS

Нет

Указатель кодов DTC

Перечень диагностических кодов неисправностей (DTC), регистрация которых возможна на этом автомобиле, содержится в разделе
100-00.
За дополнительной информацией обратитесь к:

Указатель диагностических кодов неисправности (DTC) - Код неисправности Keyless

(100-00 Общая информация, Описание и принцип действия).

Vehicle Module (KVM)

Многофункциональные электронные модули - Модуль двери пассажира (PDM)

Диагностика и проверки

Принципы работы

Для получения дополнительной информации о блоке двери пассажира см. соответствующий раздел "Описание и работа" руководства
по ремонту. За дополнительной информацией обратитесь к:

(501-14 Ручки, замки, защелки и

Ручки, замки, защелки и системы входа

системы входа, Описание и принцип действия).

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

. Подстановка блоков

ЗАПРЕЩЕНА

управления не гарантирует подтверждения неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и (или) в автомобиле, с которого снимаются блоки.

Примечания:

Если предполагается неисправность блока управления или элемента, и на автомобиль продолжают распространяться

гарантийные обязательства изготовителя, перед установкой нового блока/элемента обратитесь к руководству по гарантийной политике
и процедурам, или выясните, не требуется ли для замены предварительное разрешение согласно какой-либо действующей
специальной программе.

При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр с точностью до трех

десятичных разрядов и с действующим калибровочным сертификатом. При проверке сопротивления обязательно учитывайте
сопротивление проводов цифрового мультиметра.

Перед началом диагностических процедур с использованием тестов локализации неисправности проверьте и устраните

основные неисправности.

Убедитесь в обоснованности жалобы клиента

Проведите осмотр на предмет явных признаков повреждений и целостности системы

Наружный осмотр

Электрика

Плавкие предохранители
Жгуты проводов и электрические разъемы
Блок двери пассажира
Переключатели

Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к

последующим действиям устраните ее (если это возможно)

Если причина не очевидна при осмотре, проверьте признак неисправности и обратитесь к таблице признаков

неисправности, или проверьте на наличие кодов DTC и обратитесь к Указателю диагностических кодов неисправности (DTC)

Проверьте DDW на наличие открытых кампаний. Обратитесь к соответствующим бюллетеням и сообщениям SSM, имеющим

отношение к конкретной жалобе клиента, и выполните рекомендации при необходимости

Указатель кодов DTC

Перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00. За
дополнительной информацией обратитесь к:

Указатель диагностических кодов неисправности (DTC) - Код неисправности

(100-00 Общая информация, Описание и принцип действия).

Driver/Passenger Door Module (DDM/PDM)

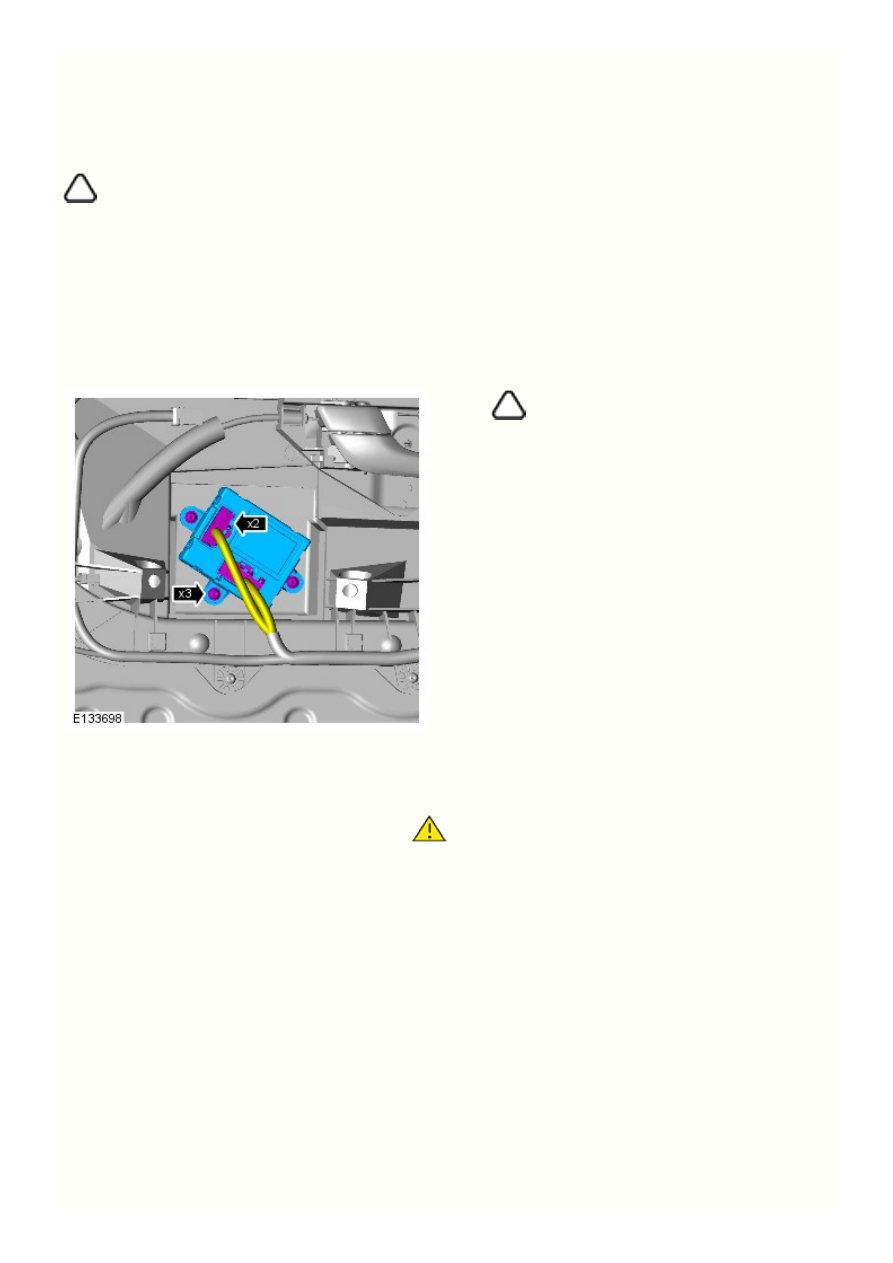

Многофункциональные электронные модули - Модуль передней двери (FDM)

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.

Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Front Door Trim Panel (501-05, Снятие и

установка).

ПРИМЕЧАНИЕ: Показана левая сторона, справа

выполняется аналогичным образом.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Если установлен новый элемент,

сконфигурируйте его с помощью диагностического оборудования,
одобренного компанией Land Rover.

Установите элементы, выполнив действия в последовательности, обратной
порядку разборки.
