Range Rover Evoque. Руководство - часть 774

Freelander 2 - L359

Под правым передним сиденьем

Discovery 4 - L319

Под левым передним сиденьем

Evoque - L538

Под полом багажного отделения с правой стороны

Range Rover - L405

Под полом багажного отделения с левой стороны

Range Rover Sport - L320

Под левым передним сиденьем

Range Rover Sport - L494

Под полом багажного отделения с левой стороны

Указатель кодов DTC

Перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00. За
дополнительной информацией обратитесь к:

 (100-00 Общая информация, Описание

Указатель диагностических кодов неисправности (DTC) - Код неисправности Touch Screen (TS)

и принцип действия),
Diagnostic Trouble Code (DTC) Index - DTC: Navigation Control Module (NCM) - India & Israel (100-00 General Information, Описание и
принцип действия).

Многофункциональные электронные модули -

Моменты затяжки

Описание

Nm

lb-ft

Болты крепления модуля передней двери (FDM)

1

1

Болты крепления модуля задней двери (RDM)

1

1

Болты крепления блока положения сиденья водителя (DSM)

2,5

2

Многофункциональные электронные модули - Функции, управляемые модулем   -
Расположение компонентов

Описание и принцип действия

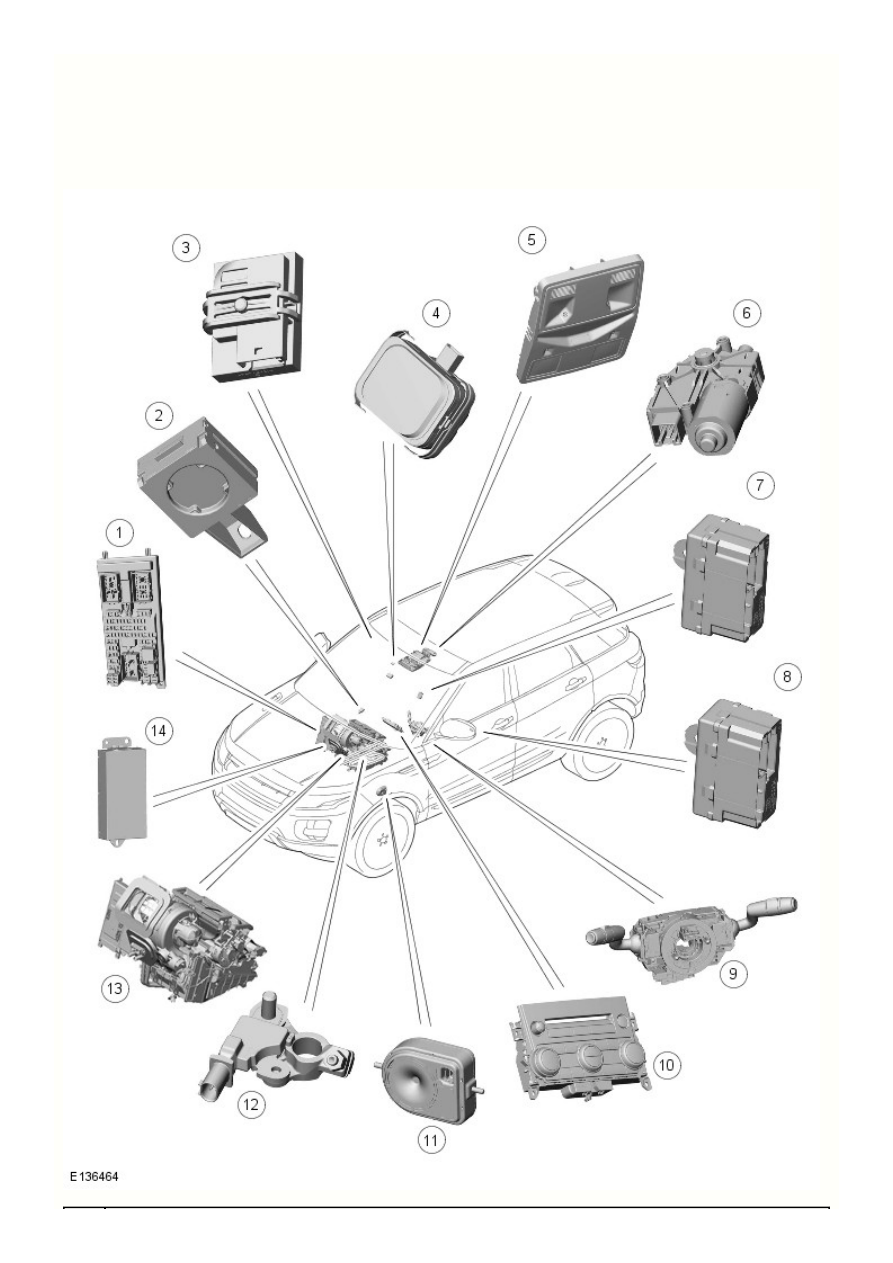

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ - ШИНА LIN (ЛИСТ 1 ИЗ 2)

Поз.

14

13

12

11

10

9

8

7

6

5

4

3

2

1

Поз.

Наименование

CJB (центральная электрораспределительная коробка)

Антенный блок иммобилайзера (IAU)

Датчик влажности в салоне

Датчик дождя

Передняя потолочная консоль

Электродвигатель шторки крыши

Блок подогревателя сиденья пассажира

Блок сиденья пассажира с подогревом

Контактная спираль

Интегрированная панель управления (ICP)

Сирена с автономным питанием (если установлена)

Модуль системы мониторинга АКБ (BMS)

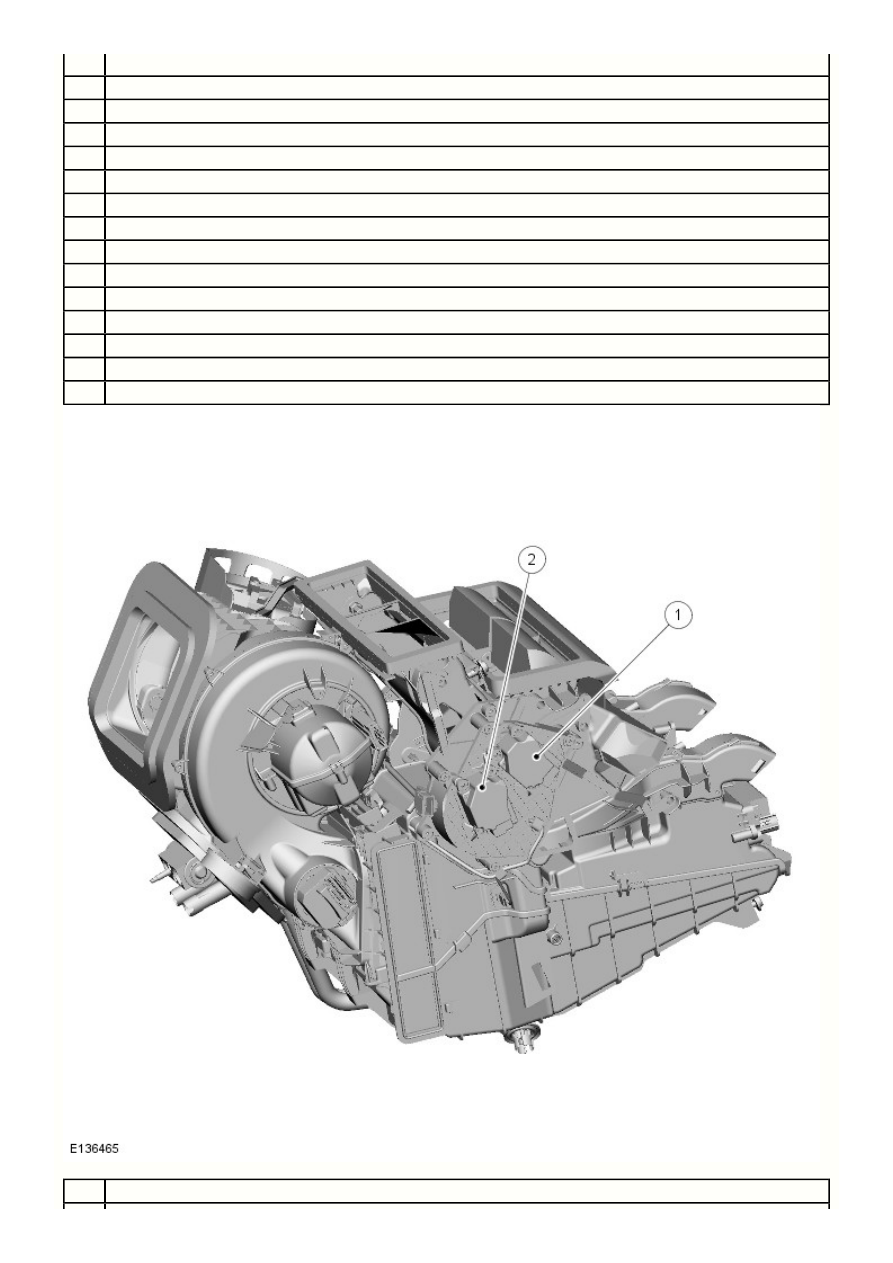

Корпус радиатора отопителя и испарителя

Модуль контроля качества напряжения

Наименование
