Range Rover Evoque. Руководство - часть 771





9

8

7

6

5

4

3

2

1

Поз.

Противоугонная система - пассивная - Противоугонная система - пассивная   -
Расположение компонентов

Описание и принцип действия

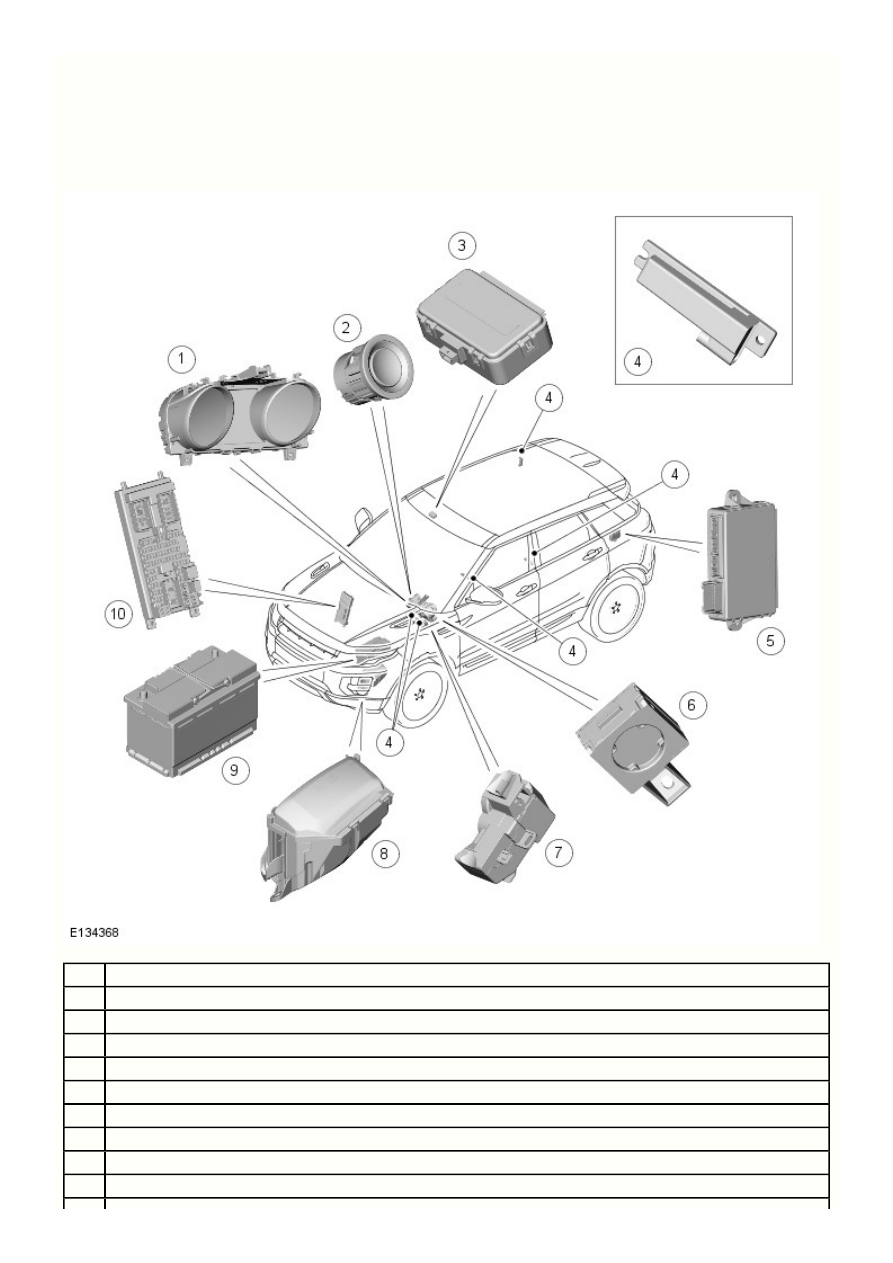

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Наименование

Щиток приборов

Кнопка «Start/stop»

приемник радиосигнала (RF);

Внутренние антенны

Блок системы доступа и запуска двигателя без ключа (KVM)

Антенный блок иммобилайзера (IAU)

Электрозамок рулевой колонки

BJB (электрораспределительная коробка аккумулятора)

Аккумуляторная батарея

10

CJB (центральная электрораспределительная коробка)

Противоугонная система - пассивная - Противоугонная система - пассивная   - Обзор

Описание и принцип действия

ОБЗОР

Пассивный пуск

Система пассивного пуска основана на обнаружении электронного ключа с уникальным кодом и низкочастотных антенн автомобиля.
Когда электронный ключ находится в автомобиле, он всегда расположен в пределах активной зоны передачи антенн. По этой причине
ориентация и расположение антенн очень важны для правильной работы системы. Электронный ключ также управляет системой
пассивного доступа.

Обратитесь к процедуре: Handles, Locks, Latches and Entry Systems (501-14, Описание и принцип действия).

Система обеспечивает безопасный интерфейс между

 и

CJB (центральная электрораспределительная коробка)

ECM (модуль

 для предотвращения несанкционированного пуска двигателя. Это достигается блокировкой системы пуска

управления двигателем)

двигателя и топливной системы путем обмена закодированными данными между электронным ключом и многочисленными блоками
управления.

Пуск двигателя инициализируется после верификации закодированных данных, поступающих от электронного ключа к модулям
управления автомобиля. Система управления двигателем разрешает пуск двигателя и подачу топлива после получения
информационного сообщения с данными авторизации от

 .

CJB

Запустить двигатель можно нажатием кнопки пуска/выключения и, в зависимости от типа коробки передач, при выполнении
перечисленных ниже условий.

Автоматическая коробка передач: когда селектор диапазонов установлен в положение «Стоянка» и нажата педаль тормоза.
Механическая коробка передач: рычаг переключения установлен в положение «нейтраль» и нажата педаль сцепления.

Противоугонная система - пассивная - Противоугонная система - пассивная   - Работа
системы и описание ее составных частей

Описание и принцип действия

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = постоянное проводное соединение;   = передача по радиочастотному каналу;   = среднескоростная шина



A

F

N

 ;   = шина

 ;

 = низкочастотная передача;

 = канал

CAN (протокол передачи данных)

O

LIN (протокол передачи данных LIN)

W

AH

последовательной передачи данных
