1

Поз.

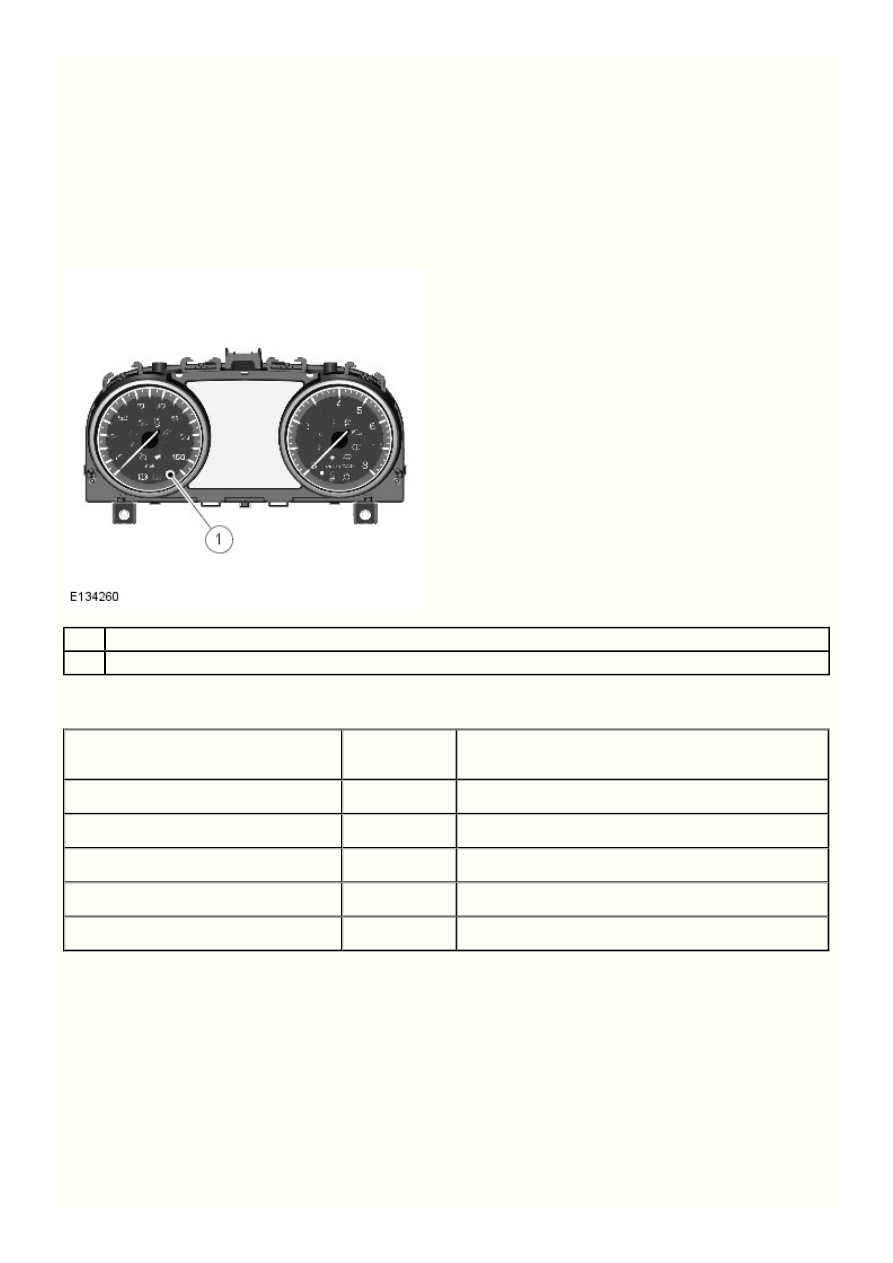

Индикатор сигнализации

Индикатор сигнализации представляет собой

 (светодиод), расположенный на панели инструментов. Когда зажигание выключено,

LED

индикатор дает визуальную индикацию статуса активной противоугонной системы, чтобы показать, активирована ли система
противоугонной сигнализации или нет.

Когда зажигание включено, индикатор обеспечивает визуальную индикацию статуса пассивной противоугонной системы
(иммобилайзера двигателя). Если система блокировки запуска двигателя работает правильно,

 загорается на 3 секунды при

LED

включении зажигания, а затем гаснет.

Если система блокировки запуска двигателя неисправна,

 горит постоянно или мигает в течение 60 секунд. Это указывает на

LED

наличие неисправности и на то, что зарегистрирован код неисправности. Через 60 секунд

 начинает мигать с разной частотой,

LED

указывающей на характер неисправности.

Наименование

Индикатор сигнализации

Работой индикатора сигнализации управляет щиток приборов, который изменяет частоту мигания

 , показывая состояние систем

LED

сигнализации и блокировки запуска двигателя.

Состояние сигнализации/системы блокировки

запуска двигателя

Состояние

индикатора

сигнализации

Функция индикатора сигнализации

UNSET (сброс)

Не мигает

 дважды быстро мигнет с большим интервалом и повтором

LED

10 раз. Затем последует медленное "активное" мигание.

SET (установка) - с сигнализацией периметра

Мигание

 дважды быстро мигнет с большим интервалом и повтором

LED

10 раз. Затем последует медленное "активное" мигание.

SET (установка) - с объемной сигнализацией

Мигание

 трижды быстро мигнет с большим интервалом и повтором

LED

10 раз. Затем последует медленное "активное" мигание.

АКТИВНАЯ

Мигание

Медленное мигание после активации сигнализации (100 мс вкл /
200 мс выкл).

UNSET (сброс) - сигнализация активирована во
время предыдущего цикла установки SET

Мигает быстро

 мигает быстро до тех пор, пока

 не получит сигнал

LED

CJB

режима питания дополнительного оборудования 4.

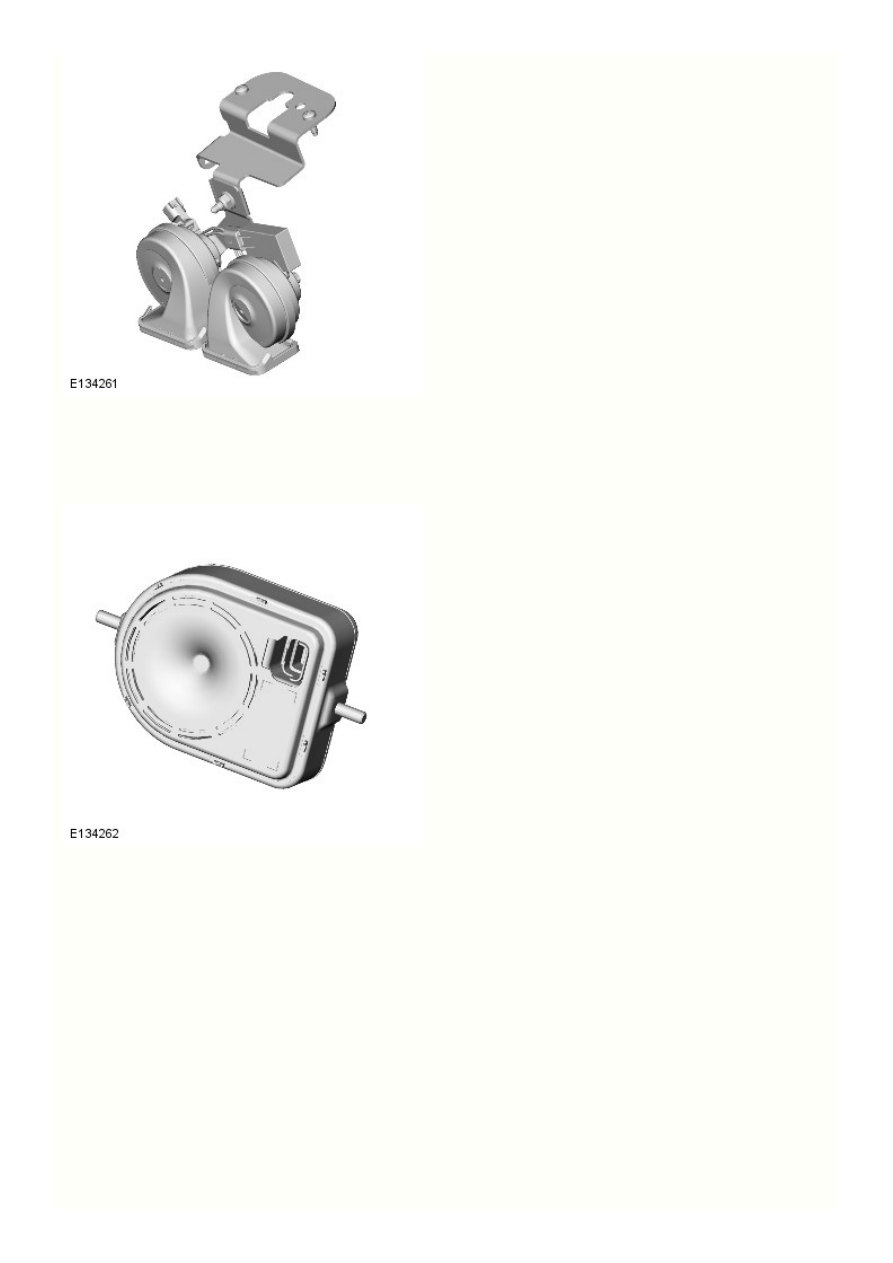

ЗВУКОВЫЕ СИГНАЛЫ АВТОМОБИЛЯ

Звуковые сигналы установлены над каркасом переднего бампера. Звуковые сигналы подключены непосредственно к

 , которая

CJB

включает сигналы при срабатывании сигнализации.

СИРЕНА С АВТОНОМНЫМ ПИТАНИЕМ (если установлена)

Сирена с автономным питанием установлена в левой (

 ) колесной арке. Сирена устанавливается только на некоторых рынках.

LH

На автомобилях, оснащенных сиреной с автономным питанием, установлен кренометр, отслеживающий положение автомобиля.

CJB

контролирует работу кренометра и может обнаруживать перемещение, буксировку или подъем автомобиля и включать охранную
систему.

Работой сирены управляет

 по шине

 . Сирена также подключена к постоянному питанию от аккумуляторной батареи через

CJB

LIN

CJB

. Встроенная перезаряжаемая аккумуляторная батарея обеспечивает питание сирены в случае отсутствия питания от аккумуляторной
батареи автомобиля через

 .

CJB

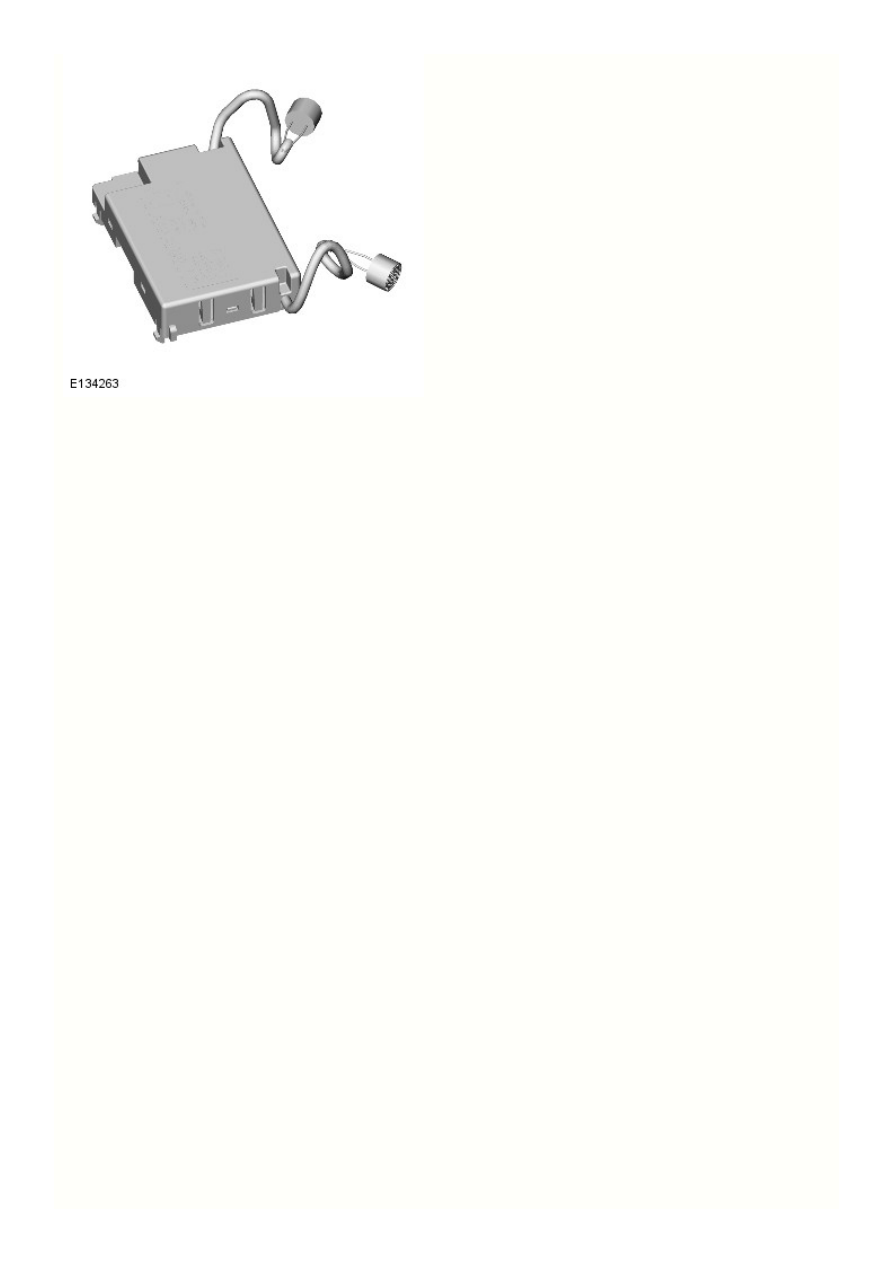

ДАТЧИК ДВИЖЕНИЯ В САЛОНЕ

Блок обнаружения проникновения - это опционная система для некоторых рынков, которая отсутствует на других рынках. Блок
обнаружения проникновения снабжен двумя датчиками, что обеспечивает контроль салона автомобиля. Блок установлен в центре
передней потолочной консоли.

Блок обнаружения проникновения активируется в объемном режиме, который, в свою очередь, активируется, когда активирована
двойная блокировка замков автомобиля. Автомобиль можно запереть и поставить на сигнализацию с отключенным блоком (например,
если в салоне автомобиля оставляется домашнее животное) путем одиночной блокировки активной противоугонной системы.

При активном режиме охраны объема в салоне и при падении напряжения аккумуляторной батареи ниже 9 вольт

 игнорирует

CJB

любые входные сигналы с блока обнаружения проникновения, чтобы предотвратить ложное включение сигнализации.

5.

4.

3.

2.

1.

Противоугонная система - активная - Противоугонная система - активная

Диагностика и проверки

Принципы работы

Подробное описание противоугонной системы содержится в соответствующем разделе "Описание и работа" руководства по ремонту.
За дополнительной информацией обратитесь к: Anti-Theft - Active (419-01A, Описание и принцип действия).

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

 . Подстановка блоков



ЗАПРЕЩЕНА

управления не гарантирует подтверждения неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и (или) в автомобиле, с которого снимаются блоки.

Примечания:

Если предполагается неисправность блока управления или элемента, и на автомобиль продолжают распространяться



гарантийные обязательства изготовителя, перед установкой нового блока/элемента обратитесь к руководству по гарантийной политике
и процедурам, или выясните, не требуется ли для замены предварительное разрешение согласно какой-либо действующей
специальной программе.

При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр с точностью до трех



десятичных разрядов и с действующим калибровочным сертификатом. При проверке сопротивления обязательно учитывайте
сопротивление проводов цифрового мультиметра.

Перед началом диагностических процедур с использованием тестов локализации неисправности проверьте и устраните



основные неисправности.

Убедитесь в обоснованности жалобы клиента

Проведите осмотр на предмет явных признаков повреждений и целостности системы

Наружный осмотр

Механика

Электрика

Переключатель пуска/остановки
Электрозамок рулевой колонки
Электронный ключ

Плавкие предохранители
Жгуты проводов и электрические разъемы
Щиток приборов

Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к

последующим действиям устраните ее (если это возможно)

Если причина не очевидна при осмотре, проверьте признак неисправности и обратитесь к таблице признаков

неисправности, или проверьте на наличие кодов DTC и обратитесь к Указателю диагностических кодов неисправности (DTC)

Проверьте DDW на наличие открытых кампаний. Обратитесь к соответствующим бюллетеням и сообщениям SSM, имеющим

отношение к конкретной жалобе клиента, и выполните рекомендации при необходимости

Указатель кодов DTC

Перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00. За
дополнительной информацией обратитесь к: Diagnostic Trouble Code (DTC) Index - DTC: Electric Steering Column Lock Control Module
(ESCL) (100-00 General Information, Описание и принцип действия).
