Range Rover Evoque. Руководство - часть 753





1

1

1

2

1

3

2

1

Нет

Неисправность находится в жгуте проводов между сенсорным экраном (TS) и предшествующим блоком
управления. При необходимости установите новый жгут проводов MOST.

E2: ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА 2 ОБЛАСТИ СЕТИ MOST, РАСПОЛОЖЕННОЙ НИЖЕ ПО ЦЕПИ

Отсоедините разъем жгута проводов MOST от тестера MOST.

Подсоедините разъем жгута проводов MOST обратно к сенсорному экрану.

Проверьте наличие сообщений о неисправности сете MOST на сенсорном экране.

Исправное состояние сети MOST восстановлено?
Да

Проверка не дала четких результатов. Повторите этапы проверки с самого начала. Перейдите к PINPOINT-ТЕСТУ

B.

Нет

Перейдите к PINPOINT-ТЕСТУ

G.

PINPOINT-ТЕСТ F : ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА ОБЛАСТИ СЕТИ MOST, РАСПОЛОЖЕННОЙ ВЫШЕ ПО ЦЕПИ

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

F1: ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА 1 ОБЛАСТИ СЕТИ MOST, РАСПОЛОЖЕННОЙ НИЖЕ ПО ЦЕПИ

Отсоедините разъем жгута проводов MOST от сенсорного экрана.

Направьте сенсорный экран на подходящую поверхность и проверьте наличие красного луча света.

Красный луч света присутствует?
Да

Неисправность находится в жгуте проводов MOST между сенсорным экраном (TS) и диагностическим разъемом
MOST. При необходимости установите новый жгут проводов MOST.

Нет

Перейдите к PINPOINT-ТЕСТУ

G.

PINPOINT-ТЕСТ G : ПРОВЕРКА СЕНСОРНОГО ЭКРАНА (TS)

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

G1: ПРОВЕРКА 1 СЕНСОРНОГО ЭКРАНА (TS)

Используя одобренную изготовителем диагностическую систему, проверьте наличие соответствующих кодов DTC
для сенсорного экрана (TS).

Присутствует ли связь между одобренной производителем диагностической системой и сенсорным экраном (TS)?
Да

См. соответствующий указатель кодов DTC

Нет

 .

ПЕРЕЙДИТЕ к G2

G2: ПРОВЕРКА 2 СЕНСОРНОГО ЭКРАНА (TS)

Пользуясь электрическими схемами, проверьте цепи питания и массы сенсорного экрана (TS) на наличие обрыва
цепи и высокого сопротивления.

Цепи питания и "массы" соответствуют нормам?
Да

 .

ПЕРЕЙДИТЕ к G3

Нет

Проверьте цепи питания и/или "массы".

G3: ПРОВЕРКА 3 СЕНСОРНОГО ЭКРАНА (TS)

Выполните проверку целостности шины CAN, используя одобренную изготовителем диагностическую систему.
Пользуясь электрическими схемами, проверьте цепь среднескоростной шины CAN на наличие короткого замыкания
на массу/цепь питания, обрыва цепи или высокого сопротивления

Параметры среднескоростной шины CAN в норме?
Да

Установите новый сенсорный экран (TS).

Нет

Выполните ремонт среднескоростной шины CAN.

Указатель кодов DTC

Перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00.

5.

4.

3.

2.

1.

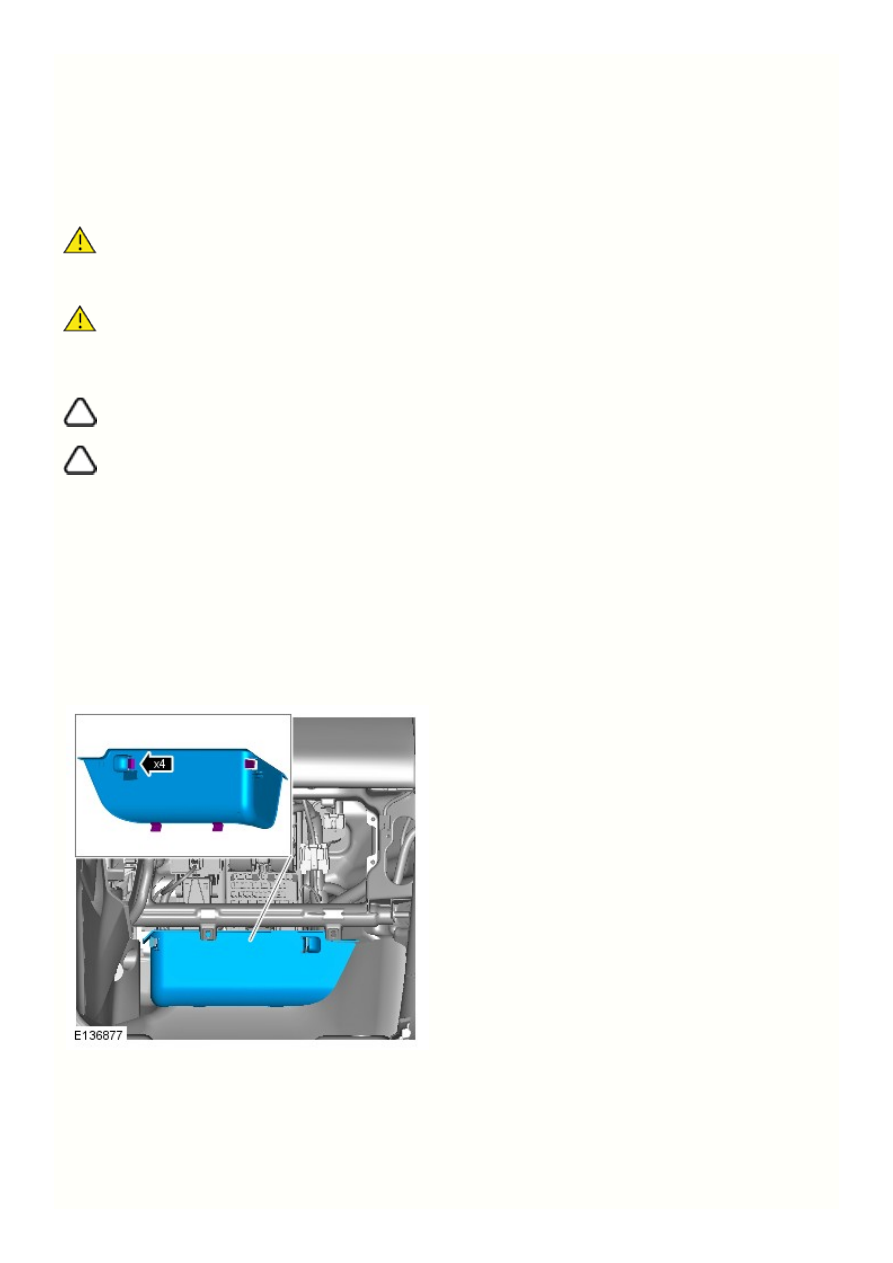

Коммуникационная сеть модулей - Центральная электрораспределительная коробка
(CJB)

Снятие и установка

Снятие

Предостережения:

Если устанавливается новый компонент, то перед снятием необходимо подсоединить одобренное компанией Land Rover



диагностическое оборудование, затем выгрузить данные и установить ключи (пульты дистанционного управления) в стандартный
режим. В случае несоблюдения этого требования ключи выйдут из строя.

Для противоугонной сигнализации и модуля двойного запирания можно запрограммировать не более четырех пультов



дистанционного управления. Программирование всех пультов дистанционного управления должно производиться одновременно.

Примечания:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



При выполнении данной процедуры приготовьте все ключи (пульты дистанционного управления).



При установке новой центральной распределительной коробки (CJB)

используйте одобренное компанией Land Rover оборудование для загрузки
сохраненных данных.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Glove Compartment (501-12, Снятие и

установка).

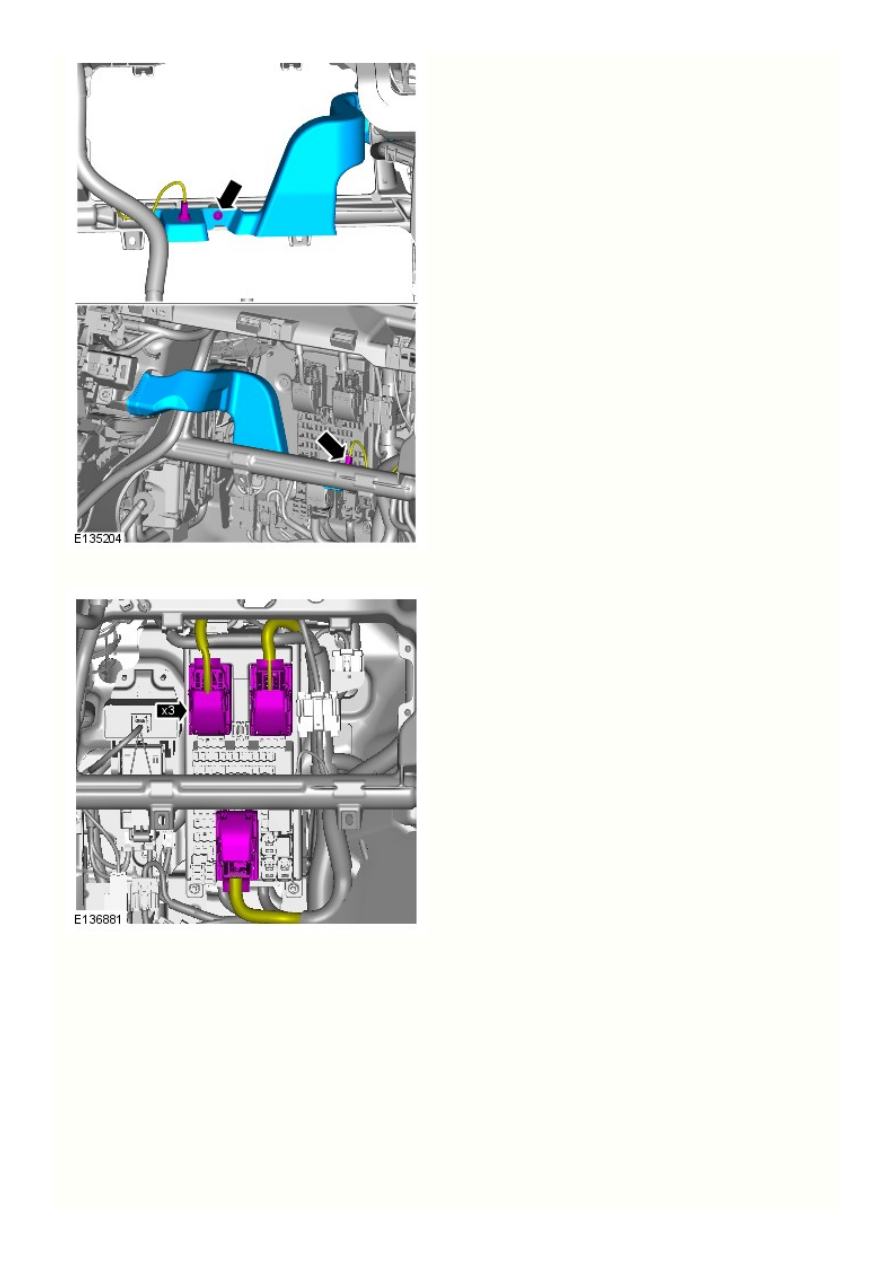

7.

6.

9.

8.



Момент затяжки:

8 Nm
