Основные указания (например: не пытаться ремонтировать оптоволоконные кабели) приведены в разделе, посвященном описанию и
работе сети. Кроме того, необходимо соблюдать следующие правила:

Не дотрагивайтесь до обнаженных концов оптоволоконных кабелей, поскольку жир с кожи может привести к их загрязнению
При каждом отсоединении оптоволоконного кабеля закрывайте заглушками разъемы, чтобы в них не попала пыль.
Не допускать нагрева оптоволоконного кабеля.
Следите за тем, чтобы радиус изгиба оптоволоконного кабеля был не менее 25 мм (1 дюйма).
Не используйте лазерные ручки для проверки пропускания света оптоволоконным кабелем.

Диагностические средства MOST

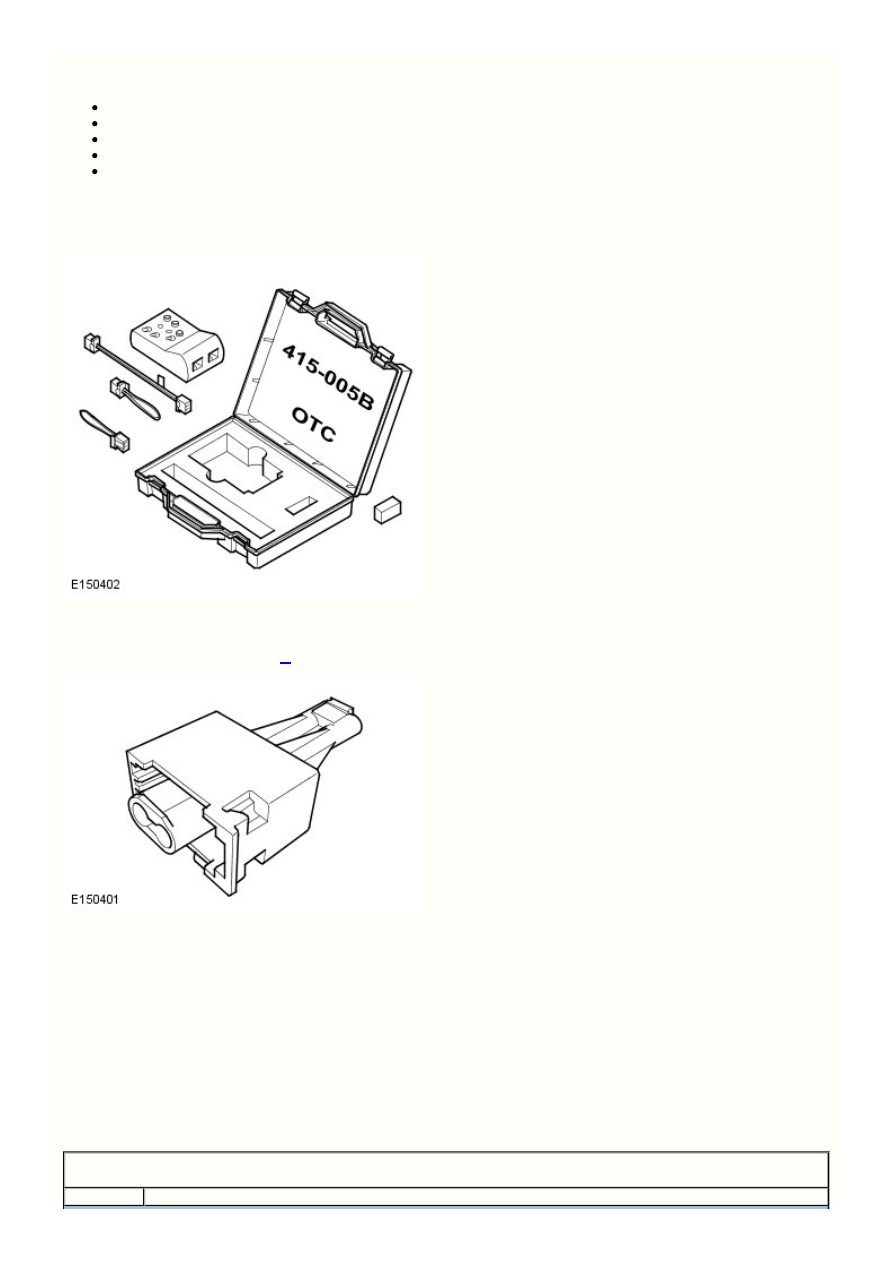

Для диагностики системы MOST существует два специальных средства:

Тестер сети MOST. Тестер сети MOST подключается к сети MOST вместо блока управления. Тестер подтверждает прием сигналов
MOST и передает их к следующему блоку управления. Выполните следующие проверки для подтверждения исправной работы тестера
MOST. Перейдите к PINPOINT-ТЕСТУ

A.

Призма MOST. Призма MOST подключается к сети так же, как тестер MOST, но выполняет простое перенаправление всех сигналов к
следующему блоку управления. Установка призмы MOST до или после длинного участка жгута проводов может привести к разрыву
кольца, так как мощность сигнала может ослабнуть после прохождения большого расстояния. Кроме того, призма MOST пропускает
свет в обоих направлениях, поэтому она не способна определить наличие неправильно установленных терминалов MOST в сети. По
этим причинам тестер MOST является предпочтительным средством диагностики и должен использоваться во всех случаях за
исключением участков с ограниченным доступом

Обнаружение разрыва кольца MOST

Признаком разрыва кольца в сети MOST являются затемненные и не работающие программные кнопки на сенсорном экране.
Возможные причины разрывов кольца приведены в таблице признаков неисправности

Тесты локализации неисправности

PINPOINT-ТЕСТ A : ПРОВЕРКИ ТЕСТЕРА MOST

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

7

6

5

4

3

2

1

6

5

4

3

2

1

6

5

4

3

2

1

1

A1: ПРОВЕРКА АККУМУЛЯТОРНОЙ БАТАРЕИ ТЕСТЕРА MOST

Установите выключатель питания тестера MOST в положение "вкл."

Индикатор питания горит?
Да

Проверка пройдена.

 .

ПЕРЕЙДИТЕ к A2

Нет

Проверка не пройдена. Установите новую аккумуляторную батарею в тестер MOST.

 .

ПЕРЕЙДИТЕ к A1

A2: ПРОВЕРКА ВВОДА/ВЫВОДА "2+0"

Примечания:

"2+0" обозначает, что разъем жгута проводов контура состоит из 2 оптоволоконных разъемов и 0 электрических разъемов.



После выключения переключателя проверки тестер MOST может продолжать издавать звуковой сигнал, или может продолжать



гореть его индикатор. Это не является неисправностью.

Установите выключатель питания тестера MOST в положение "вкл."

Установите переключатель выбора разъема в положение 2+0.

Установите переключатель индикации на "beep" (звуковой сигнал) или "LED" (светодиодный индикатор)'

Снимите крышки с разъема 2+0 тестера MOST и с разъема 2+0 жгута проводов петли

Подсоедините жгут проводов петли 2+0 к разъему 2+0 тестера MOST

Задействуйте переключатель проверки и проверьте наличие звукового сигнала или горящего индикатора тестера
MOST

Тестер MOST издает звуковой сигнал, или горит его индикатор?
Да

Проверка пройдена.

 .

ПЕРЕЙДИТЕ к A3

Нет

Проверка не пройдена. Неисправность тестера MOST или жгута проводов 2+0

A3: ПРОВЕРКА ВВОДА/ВЫВОДА "2+4"

Примечания:

"2+4" обозначает, что разъем жгута проводов контура состоит из 2 оптоволоконных разъемов и 4 электрических разъемов.



После выключения переключателя проверки тестер MOST может продолжать издавать звуковой сигнал, или может продолжать



гореть его индикатор. Это не является неисправностью.

Установите выключатель питания тестера MOST в положение "вкл."

Установите переключатель выбора разъема в положение 2+4.

Установите переключатель индикации на "beep" (звуковой сигнал) или "LED" (светодиодный индикатор)'

Снимите крышки с разъема 2+4 тестера MOST и с разъема 2+4 жгута проводов петли

Подсоедините жгут проводов петли 2+4 к разъему 2+4 тестера MOST

Задействуйте переключатель проверки и проверьте наличие звукового сигнала или горящего индикатора тестера
MOST

Тестер MOST издает звуковой сигнал, или горит его индикатор?
Да

Проверка пройдена.

 .

ПЕРЕЙДИТЕ к A4

Нет

Проверка не пройдена. Неисправность тестера MOST или жгута проводов 2+4

A4: ПРОВЕРКА ЖГУТ ПРОВОДОВ ПЕРЕХОДНИКА И ПРИЗМЫ

ПРИМЕЧАНИЕ: После выключения переключателя проверки тестер MOST может продолжать издавать звуковой сигнал, или



может продолжать гореть его индикатор. Это не является неисправностью.

Установите выключатель питания тестера MOST в положение "вкл."

Установите переключатель выбора разъема в положение 2+0.

Установите переключатель индикации на "beep" (звуковой сигнал) или "LED" (светодиодный индикатор)'

Снимите крышки с разъема 2+0 тестера MOST, призмы и разъемов жгута проводов переходника

Подсоедините жгут проводов переходника к разъему 2+0 тестера MOST

Подсоедините призму к жгуту проводов переходника

Задействуйте переключатель проверки и проверьте наличие звукового сигнала или горящего индикатора тестера
MOST

Тестер MOST издает звуковой сигнал, или горит его индикатор?
Да

2

1

2

1

1

1

2

1

5

4

3

2

1

Проверка пройдена.

Нет

Проверка не пройдена. Неисправность тестера MOST, жгута проводов переходника или призмы

PINPOINT-ТЕСТ B : ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ СЕТИ MOST

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА СЕТИ MOST 1

ПРИМЕЧАНИЕ: При подключении тестера MOST используйте разъем 2+0 или 2+4 в зависимости от ситуации и установите



переключатель выбора разъемов в соответствующее положение

Включите аудио/видеосистему.

Снимите крышку с диагностического разъема MOST

Установите выключатель питания тестера MOST в положение "вкл."

Подсоедините тестер MOST к диагностическому разъему MOST.

Проверьте наличие сообщений о неисправности сете MOST на сенсорном экране.

Исправное состояние сети MOST восстановлено?
Да

Причиной неисправности сети MOST является крышка диагностического разъема MOST.

 .

ПЕРЕЙДИТЕ к B2

Нет

Крышка диагностического разъема MOST не является причиной неисправности сети MOST.

 .

ПЕРЕЙДИТЕ к B3

B2: ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА СЕТИ MOST 2

Отсоедините тестер MOST

Установите крышку на диагностический разъем MOST.

Исправное состояние сети MOST восстановлено?
Да

Никаких дополнительных действий не требуется.

Нет

Установите новую крышку диагностического разъема MOST.

B3: ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА СЕТИ MOST 3

Проверьте наличие звукового сигнала/горящего индикатора тестера MOST.

Тестер MOST издает звуковой сигнал, или горит его индикатор?
Да

Получен сигнал MOST. Неисправность сети MOST находится после тестера. Перейдите к PINPOINT-ТЕСТУ

C.

Нет

Сигнал MOST не получен. Неисправность сети MOST находится до тестера. Отсоедините тестер MOST от
диагностического разъема MOST и установите крышку. Перейдите к PINPOINT-ТЕСТУ

F.

PINPOINT-ТЕСТ C : ПРОВЕРКИ СЕТИ MOST ПОСЛЕ ТЕСТЕРА

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРКА 1 ОБЛАСТИ СЕТИ MOST, РАСПОЛОЖЕННОЙ НИЖЕ ПО ЦЕПИ

Пользуясь электрическими схемами, найдите блок управления, который расположен ниже по цепи MOST.

Этим блоком управления является сенсорный экран?
Да

Перейдите к PINPOINT-ТЕСТУ

E.

Нет

 .

ПЕРЕЙДИТЕ к C2

C2: ПРОВЕРКА 2 СЕТИ MOST ПОСЛЕ ТЕСТЕРА

Отсоедините разъем жгута проводки MOST

Направьте разъем на подходящую поверхность и проверьте наличие красного луча света.

Красный луч света присутствует?
Да

Отсоедините разъем жгута проводов MOST от тестера MOST и подсоедините его к блоку управления.

ПЕРЕЙДИТЕ

 .

к C3

Нет

Неисправность в жгуте проводки MOST между тестером MOST и отсоединенным разъемом жгута проводов MOST.
При необходимости установите новый жгут проводов MOST.

C3: ПРОВЕРКА 3 СЕТИ MOST ПОСЛЕ ТЕСТЕРА

ПРИМЕЧАНИЕ: При подключении тестера MOST используйте разъем 2+0 или 2+4 в зависимости от ситуации и установите



переключатель выбора разъемов в соответствующее положение

Подсоедините разъем жгута проводки MOST, располагающийся после тестера MOST.

Проверьте наличие сообщений о неисправности сете MOST на сенсорном экране.

Исправное состояние сети MOST восстановлено?
Да

5

4

3

2

1

2

1

1

2

1

Причиной неисправности сети MOST является отсоединенный блок управления. Перейдите к PINPOINT-ТЕСТУ

D.

Нет

Отсоединенный блок управления не является причиной неисправности сети MOST.

 .

ПЕРЕЙДИТЕ к C1

PINPOINT-ТЕСТ D : ПРОВЕРКИ БЛОКА УПРАВЛЕНИЯ

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРКА 1 БЛОКА УПРАВЛЕНИЯ

Примечания:

При подключении тестера MOST используйте разъем 2+0 или 2+4 в зависимости от ситуации и установите переключатель



выбора разъемов в соответствующее положение

После выключения переключателя проверки тестер MOST может продолжать издавать звуковой сигнал, или может продолжать



гореть его индикатор. Это не является неисправностью.

Присоедините тестер MOST к соответствующему блоку управления с помощью жгута проводов переходника

Задействуйте переключатель проверки и проверьте наличие звукового сигнала или горящего индикатора тестера
MOST

Тестер MOST издает звуковой сигнал, или горит его индикатор?
Да

Получен сигнал MOST. Проверка не дала четких результатов. Подсоедините разъем жгута проводов MOST обратно
к блоку управления и убедитесь, что неисправность сети MOST по-прежнему присутствует. Повторите этапы
проверки с самого начала. Перейдите к PINPOINT-ТЕСТУ

B.

Нет

 .

ПЕРЕЙДИТЕ к D2

D2: ПРОВЕРКА 2 БЛОКА УПРАВЛЕНИЯ

Пользуясь электрическими схемами, проверьте цепи питания и "массы" соответствующего блока управления на
наличие обрыва цепи и высокого сопротивления.

Цепи питания и "массы" соответствуют нормам?
Да

 .

ПЕРЕЙДИТЕ к D3

Нет

Проверьте цепи питания и/или "массы".

D3: ПРОВЕРКА 3 БЛОКА УПРАВЛЕНИЯ

Подсоедините жгут проводов MOST обратно к блоку управления.

Проверьте наличие сообщений о неисправности сете MOST на сенсорном экране.

Исправное состояние сети MOST восстановлено?
Да

Проверка не дала четких результатов. Повторите этапы проверки с самого начала. Перейдите к PINPOINT-ТЕСТУ

B.

Нет

Установите новый блок управления

PINPOINT-ТЕСТ E : ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА ОБЛАСТИ СЕТИ MOST, РАСПОЛОЖЕННОЙ НИЖЕ ПО ЦЕПИ

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА 1 ОБЛАСТИ СЕТИ MOST, РАСПОЛОЖЕННОЙ НИЖЕ ПО ЦЕПИ

Примечания:

При подключении тестера MOST используйте разъем 2+0 или 2+4 в зависимости от ситуации и установите переключатель



выбора разъемов в соответствующее положение

После выключения переключателя проверки тестер MOST может продолжать издавать звуковой сигнал, или может продолжать



гореть его индикатор. Это не является неисправностью.

Отсоедините разъем жгута проводов MOST от тестера MOST.

Подсоедините разъем жгута проводки MOST обратно к блоку управления

Отсоедините разъем жгута проводов MOST от сенсорного экрана.

Подсоедините разъем жгута проводов MOST к тестеру MOST.

Задействуйте переключатель проверки и проверьте наличие звукового сигнала или горящего индикатора тестера
MOST

Тестер MOST издает звуковой сигнал, или горит его индикатор?
Да

 .

ПЕРЕЙДИТЕ к E2
