Range Rover Evoque. Руководство - часть 704

4

3

2

1

Поз.

18

17

16

15

14

13

12

11

10

Усилитель антенны FM2/DAB диапазона III/VICS/ТВ

РЧ-фильтр - электродвигатель очистителя заднего стекла

Задняя распределительная коробка (RJB)

Блок антенн Sigma - Блок DAB диапазона L/SDARS (автомобили с панорамной крышей)

Панель интерфейса переносных аудиоустройств

Контроллер и док-станция пульта дистанционного управления развлекательной системы для пассажиров задних сидений
(RSE)

Усилитель аудиосистемы

Переключатели аудиосистемы на рулевом колесе

Интегрированная панель управления (ICP)

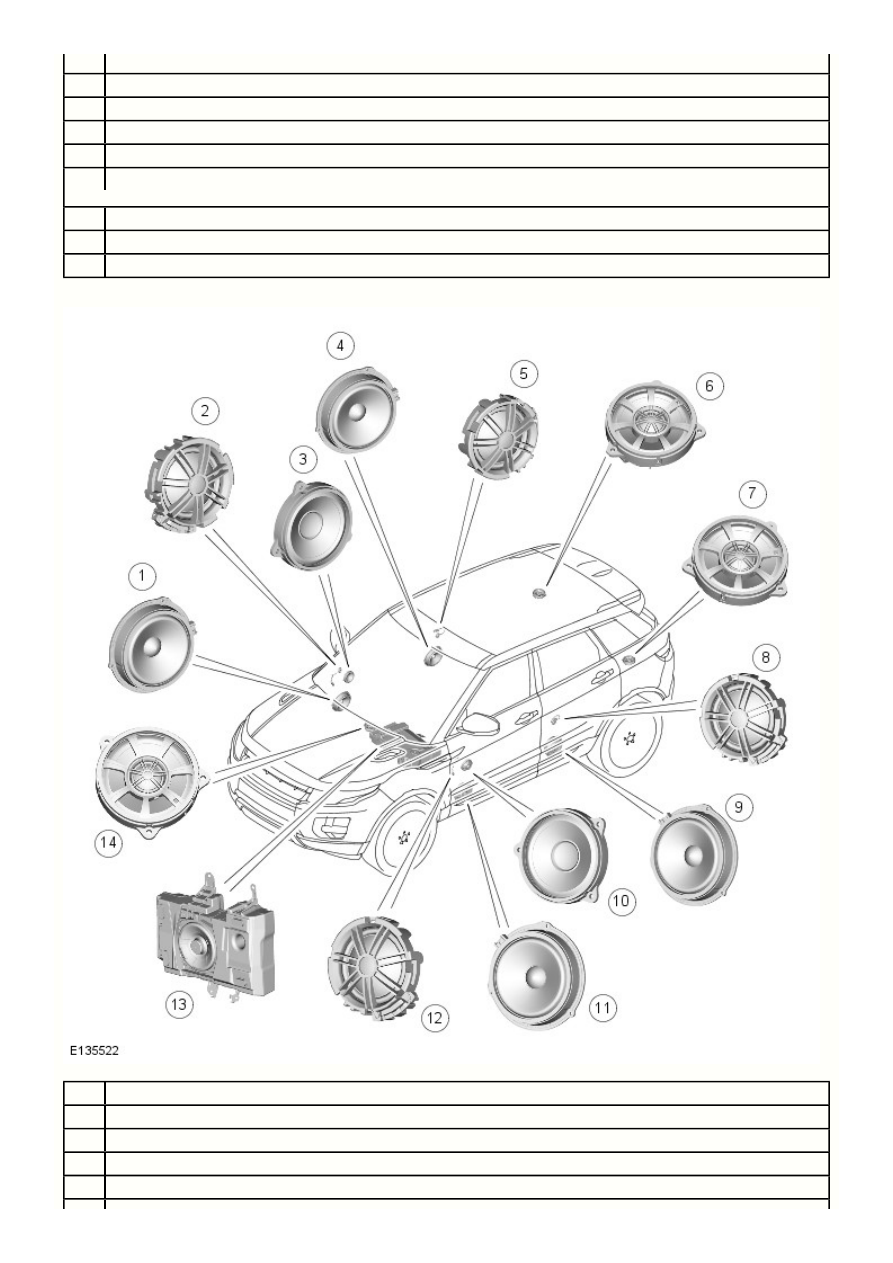

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ - ДИНАМИКИ (ПОКАЗАНА 5-ДВЕРНАЯ ВЕРСИЯ - В 3-ДВЕРНОЙ ВЕРСИИ АНАЛОГИЧНО)

Наименование

Передний

 низкочастотный динамик - все аудиосистемы

RH (правый)

Передний

 высокочастотный динамик - все аудиосистемы

RH

Передний

 среднечастотный динамик - системы Hi-Line и Premium

RH

Задний

 низкочастотный динамик - все аудиосистемы

RH

14

13

12

11

10

9

8

7

6

5

Задний

 высокочастотный динамик - все аудиосистемы

RH

Задний

 коаксиальный динамик объемного звучания (средне- и высокочастотный) - только для системы Premium

RH

Задний

 коаксиальный динамик объемного звучания (средне- и высокочастотный) - только для системы Premium

LH (левый)

Задний

 высокочастотный динамик - все аудиосистемы

LH

Задний

 низкочастотный динамик - все аудиосистемы

LH

Передний

 среднечастотный динамик - системы Hi-Line и Premium

LH

Передний

 низкочастотный динамик - все аудиосистемы

LH

Передний

 высокочастотный динамик - все аудиосистемы

LH

Сабвуфер - системы Hi-Line и Premium

Центральный динамик - коаксиальный динамик объемного звучания (средне- и высокочастотный) - только для системы
Premium

1.

2.

1.

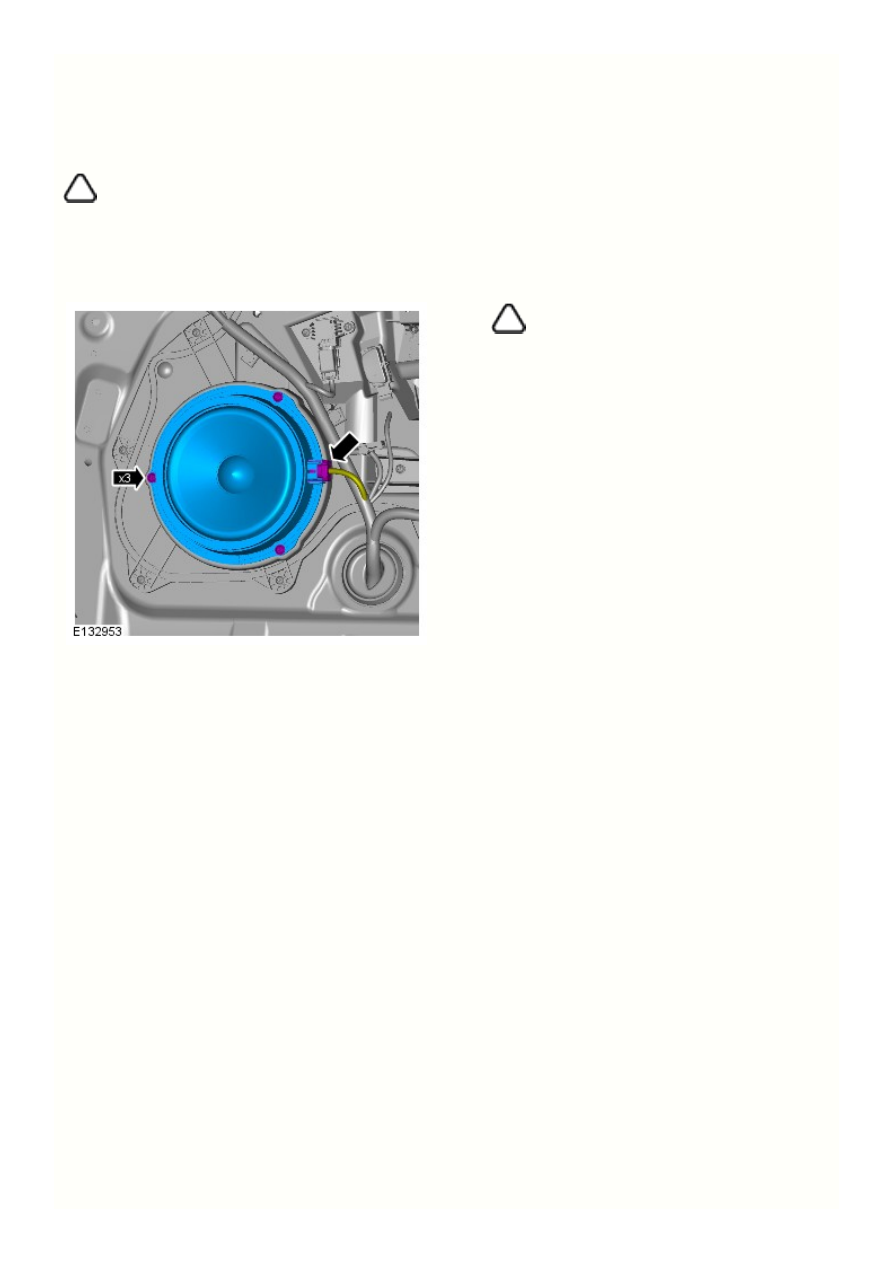

Информационно-развлекательная система - Акустическая колонка в задней двери

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Обратитесь к процедуре: Rear Door Trim Panel (501-05, Снятие и

установка).

ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в



некоторых деталях, однако принципиальные моменты
полностью соответствуют действительности.

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

2.

1.

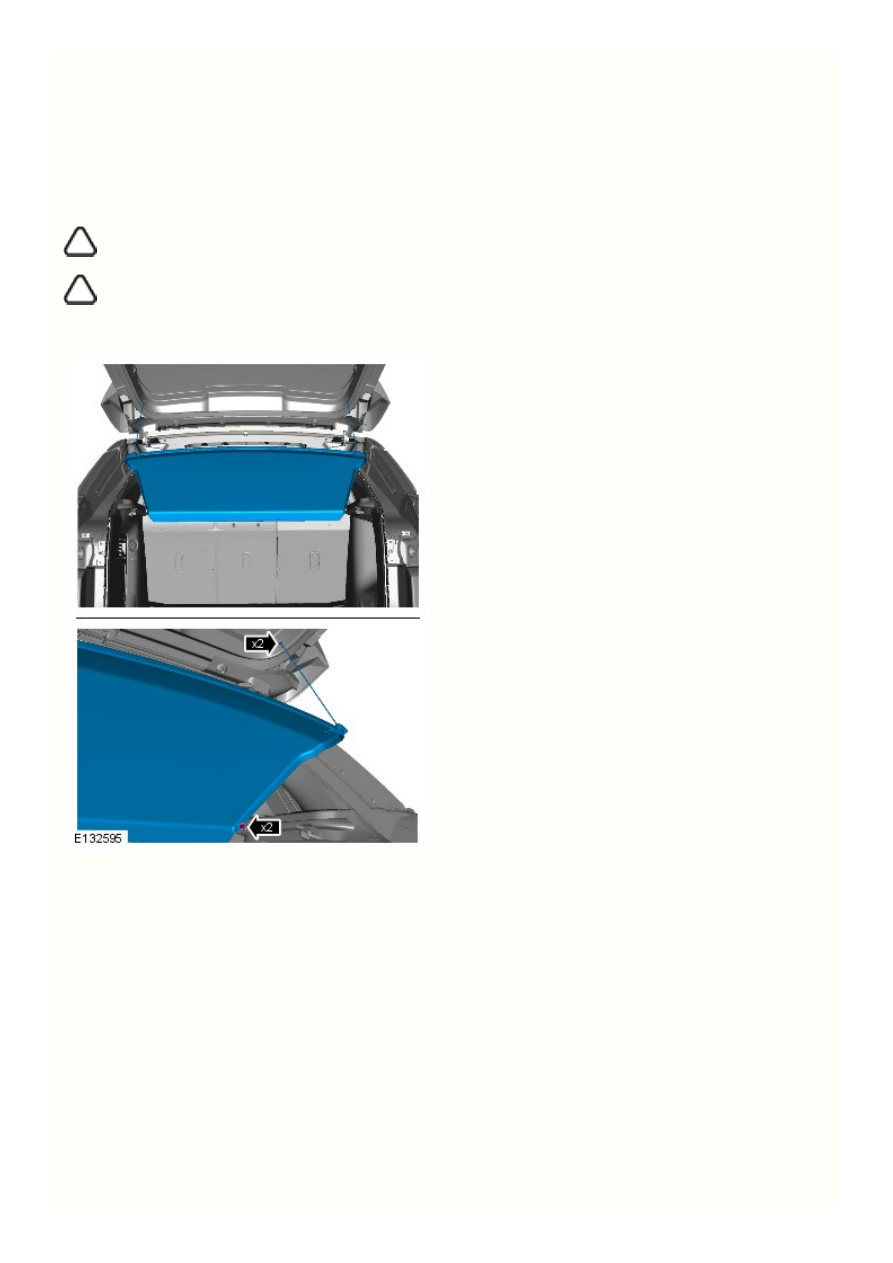

Информационно-развлекательная система - Громкоговоритель в задней боковой панели
кузова 5-дверный

Снятие и установка

Снятие

Примечания:

Описание процедуры снятия может содержать описание действий по установке.



Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.
