1.

2.

1.

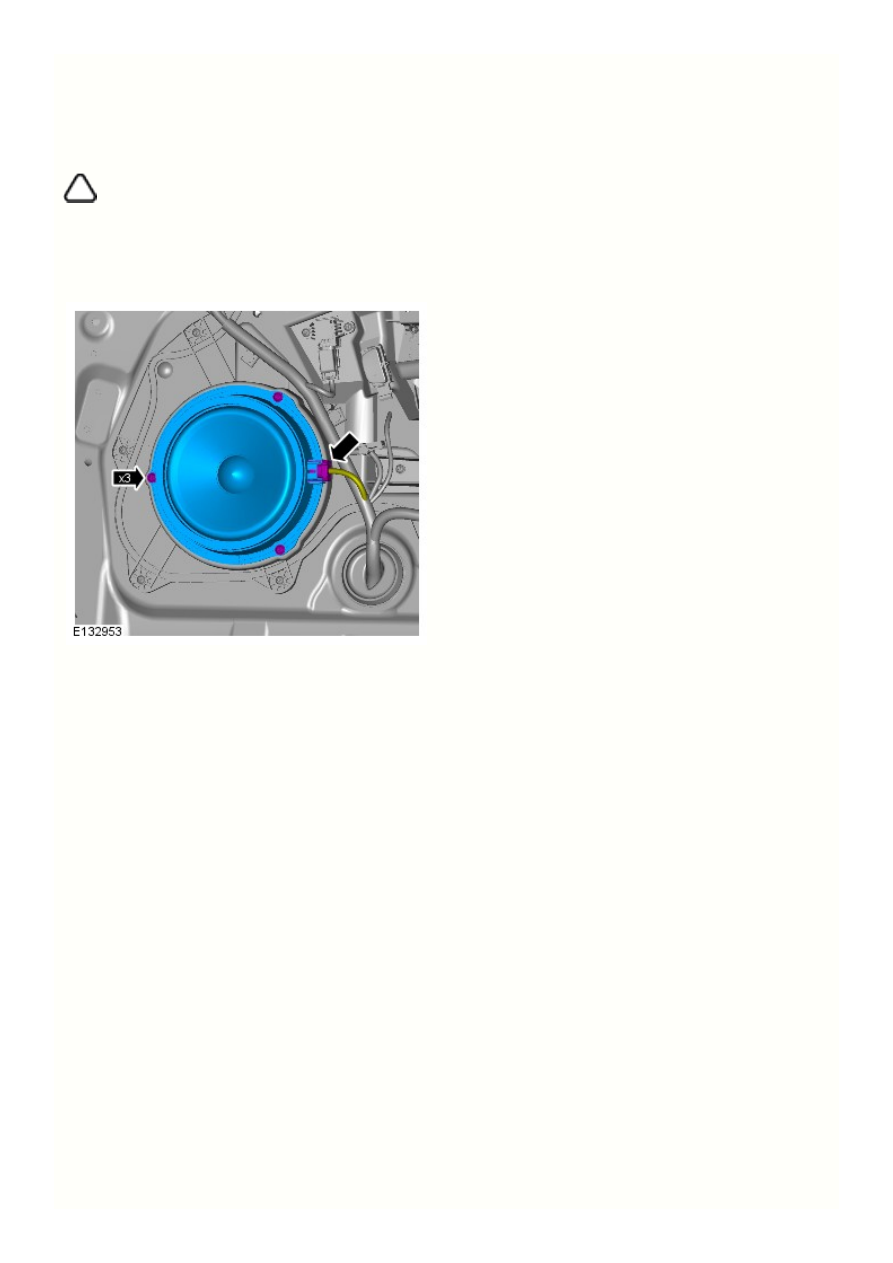

Информационно-развлекательная система - Акустическая колонка в передней двери

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Обратитесь к процедуре: Front Door Trim Panel (501-05, Снятие и

установка).

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

10

9

8

7

6

5

4

3

2

1

Поз.

Информационно-развлекательная система - Аудиосистема   - Расположение компонентов

Описание и принцип действия

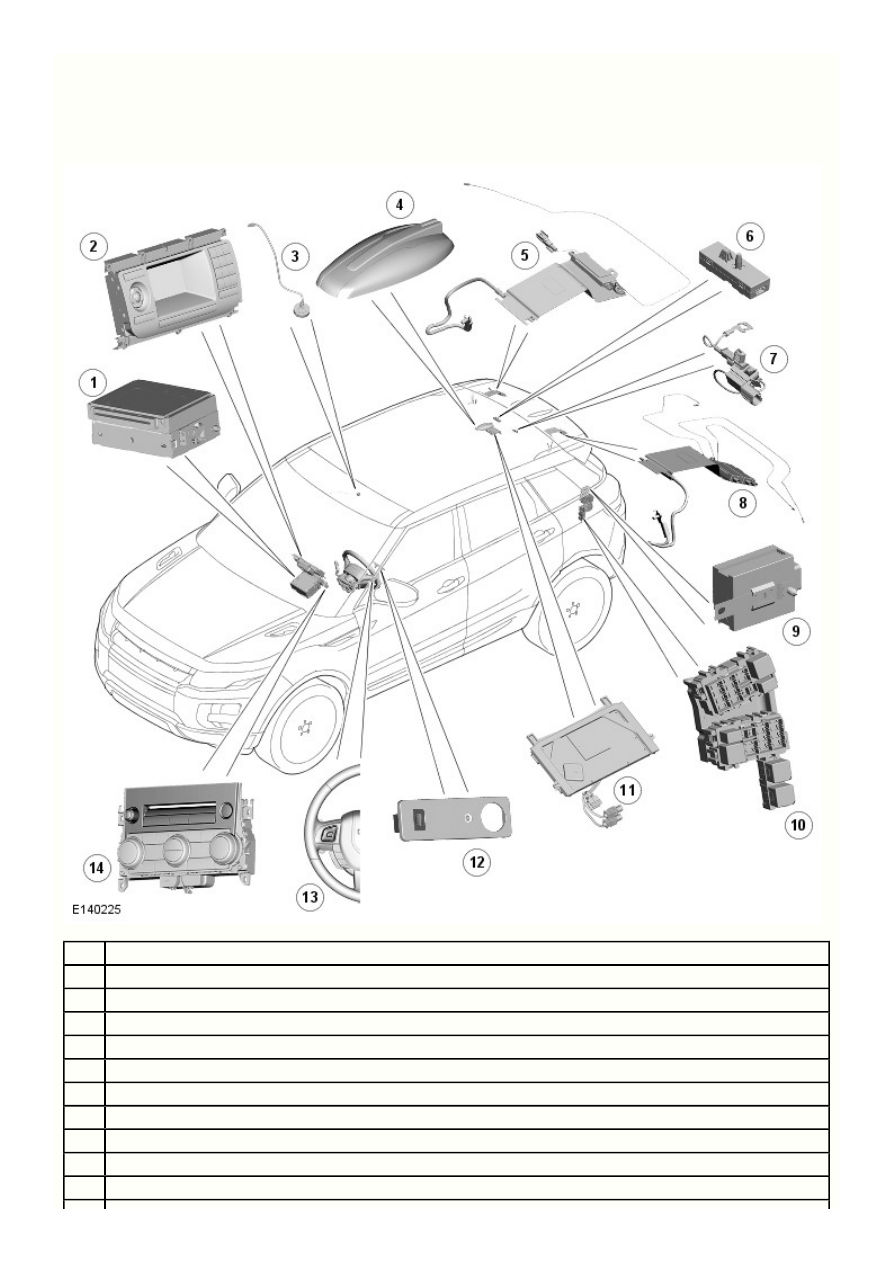

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ - СИСТЕМА "LO-LINE"

Наименование

Головной аудиоблок

Многофункциональный дисплей (MFD)

Микрофон

Блок DAB диапазона L на крыше (автомобили без панорамной крыши - если установлен DAB)

Усилитель антенны AM/FM

РЧ-фильтр - верхний дополнительный стоп-сигнал

РЧ-фильтр - обогреваемое заднее стекло

Усилитель антенны FM2 (DAB диапазона III, если установлен)

РЧ-фильтр - электродвигатель очистителя заднего стекла

Задняя распределительная коробка (RJB)

9

8

7

6

5

4

3

2

1

Поз.

14

13

12

11

Блок антенн Sigma DAB диапазона L (автомобили с панорамной крышей - если установлен DAB)

Панель интерфейса переносных аудиоустройств

Переключатели аудиосистемы на рулевом колесе

Интегрированная панель управления (ICP)

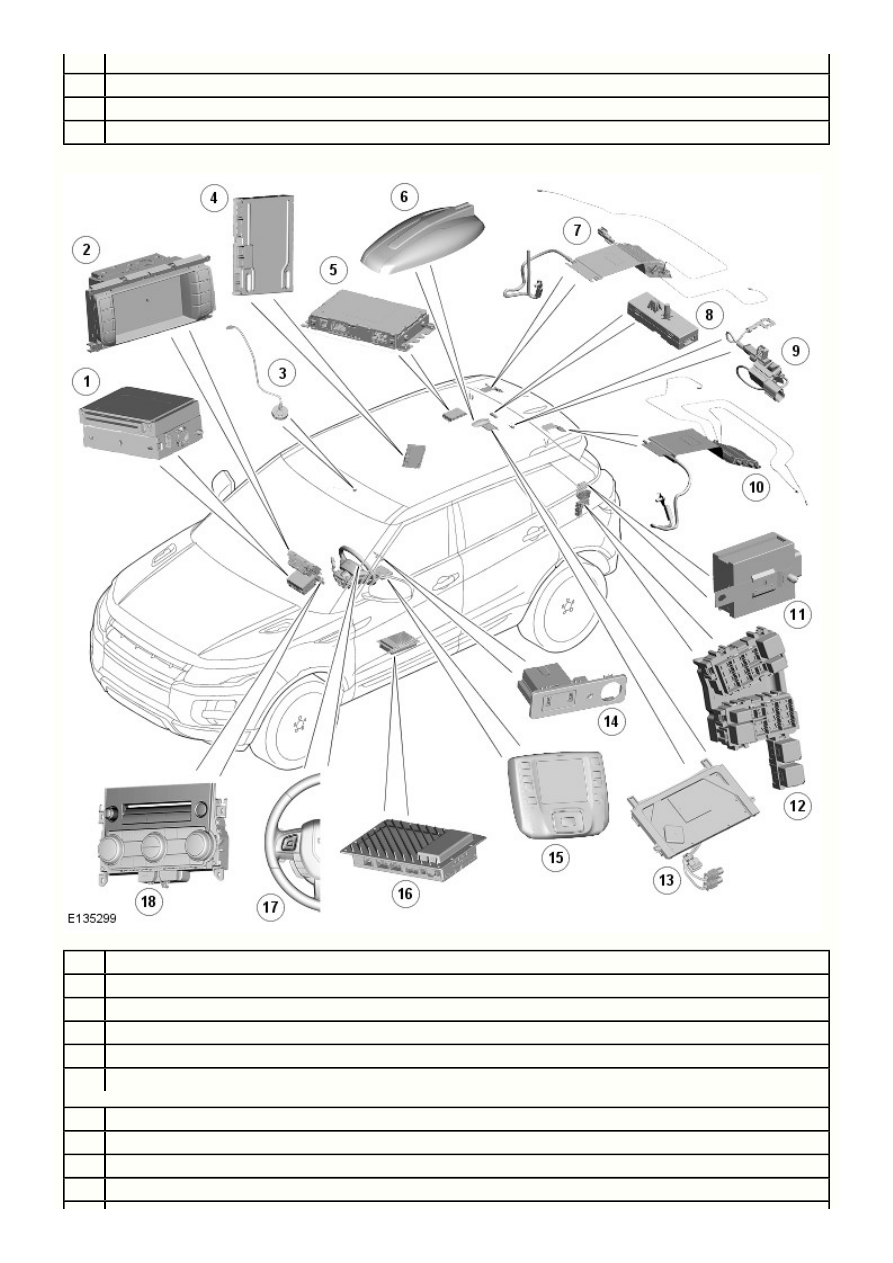

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ - СИСТЕМЫ HIGH-LINE И PREMIUM

Наименование

Интегрированный аудиоблок (IAM)

Сенсорный экран (TSD)

Микрофон

Модуль RSE

Блок цифрового спутникового радиовещания (SDARS) (только для стран Северной Америки) или блок цифрового
радиовещания (DAB)

Блок антенн на крыше, антенна DAB диапазона L/SDARS (автомобили без панорамной крыши)

Усилитель антенны AM/FM/ТВ

РЧ-фильтр - верхний дополнительный стоп-сигнал

РЧ-фильтр - обогреваемое заднее стекло
