Проверьте, включен ли телефон

Мобильный телефон включен?
Да

 .

ПЕРЕЙДИТЕ к Q4

Нет

Включите телефон и повторите проверку

Q4: ИСХОДНЫЕ НАСТРОЙКИ СОЕДИНЕНИЯ

Проверьте, были ли выполнены исходные настройки соединения в автомобильной системе

Были ли выполнены исходные настройки соединения в автомобильной системе?
Да

 .

ПЕРЕЙДИТЕ к Q5

Нет

Выполните исходные настройки соединения

Q5: ПРОВЕРКА СВЯЗИ С ТЕЛЕФОНОМ

Проверьте, распознает ли мобильный телефон автомобильную систему

Распознает ли мобильный телефон автомобильную систему?
Да

 .

ПЕРЕЙДИТЕ к Q6

Нет

Проверьте с помощью другого мобильного телефона с поддержкой Bluetooth. Если неисправность не исчезла,
вероятна неисправность блока встроенной аудиосистемы. См. примечание по установке нового блока/компонента в
начале данной процедуры

Q6: ПРОВЕРКА СВЯЗИ С ТЕЛЕФОНОМ

Выключите мобильный телефон с поддержкой Bluetooth, затем снова включите

Распознает ли мобильный телефон автомобильную систему?
Да

Устройство работает нормально

Нет

Возможна неисправность блока встроенной аудиосистемы. См. примечание по установке нового блока/компонента
в начале данной процедуры

Q7: ПРОВЕРКА СВЯЗИ С ТЕЛЕФОНОМ

Проверьте, находится ли мобильный телефон в пределах действия связи

Мобильный телефон находится на расстоянии не более 10 м от блока встроенной аудиосистемы?
Да

 .

ПЕРЕЙДИТЕ к Q8

Нет

Расположите мобильный телефон на расстоянии не более 10 м от блока встроенной аудиосистемы

Q8: ПРОВЕРКА СВЯЗИ С ТЕЛЕФОНОМ

Проверьте, происходит ли прием на мобильный телефон во время передачи вызова

Выполняет ли мобильный телефон во время передачи также и прием?
Да

Проверьте соединение сети MOST с сенсорным экраном, проверьте устройства MOST

Нет

Замените мобильный телефон

PINPOINT-ТЕСТ R : НА НАВИГАЦИОННОМ ЭКРАНЕ ОТОБРАЖАЕТСЯ СООБЩЕНИЕ ОБ ОШИБКЕ

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

R1: НЕВОЗМОЖНО СЧИТАТЬ ДАННЫЕ КАРТЫ

Не предоставлен доступ к данным карты

Установлен новый сенсорный экран?
Да

Запустите процедуру "Map Lock" (Блокировка карты)

Нет

Убедитесь, что имеется и используется действительный код активации для версии карт, установленной в
автомобиле. Возможно, потребуется приобрести новый код активации у компании NavteqЕсли код активации
действительный, но активации карты не происходит, проверьте и при необходимости установите новый сенсорный
экран. Обратитесь к примечанию по установке нового блока/компонента в верхней части указателя кодов
DTCЗапустите процедуру "Map Lock" (Блокировка карты)

PINPOINT-ТЕСТ S : НЕ ВКЛЮЧАЕТСЯ ДВУХОКОННЫЙ РЕЖИМ

ПРИМЕЧАНИЕ: Перед выполнением поиска неисправности убедитесь, что автомобиль и сенсорный экран (TSD) поддерживают



двухоконный режим изображения

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

S1: ПРОВЕРКА АППАРАТНОЙ КЛАВИШИ AUDIO VIDEO

Экран аудиосистемы отображается при нажатии аппаратной клавиши "AUDIO VIDEO"

1

1

1

1

Экран аудиосистемы отображается при нажатии аппаратной клавиши "AUDIO VIDEO"?
Да

 .

ПЕРЕЙДИТЕ к S2

Нет

Обратитесь к разделу диагностики, посвященному отсутствию реакции аппаратных клавиш

S2: ИСТОЧНИК АУДИОСИГНАЛА

Источником звука является ТВ или DVD?

Отображается ли на экране ТВ или DVD?
Да

 .

ПЕРЕЙДИТЕ к S3

Нет

Переключите источник звука на ТВ или DVD и повторите диагностику

S3: ВИДЕО И ЗВУК ВОСПРОИЗВОДИТСЯ ПРАВИЛЬНО

После нажатия аппаратной кнопки "AUDIO VIDEO" (Аудио/видео) на экране аудиосистемы со стороны пассажира
воспроизводится видео со звуковым сопровождением

Воспроизводится ли видео со звуковым сопровождением на экране аудиосистемы со стороны пассажира после нажатия
аппаратной кнопки "AUDIO VIDEO" (Аудио/видео)?
Да

Устройство работает нормально

Нет

 .

ПЕРЕЙДИТЕ к S4

S4: ВИДЕО И ЗВУК ВОСПРОИЗВОДЯТСЯ НЕПРАВИЛЬНО

После нажатия аппаратной кнопки "AUDIO VIDEO" (Аудио/видео) на экране аудиосистемы со стороны пассажира
видео со звуковым сопровождением воспроизводится неправильно.

После нажатия аппаратной кнопки "AUDIO VIDEO" (Аудио/видео) на экране аудиосистемы со стороны пассажира видео
со звуковым сопровождением воспроизводится неправильно?
Да

См. диагностику "Экраны навигационной системы и аудиосистемы не отображаются"

Нет

 .

ПЕРЕЙДИТЕ к S5

S5: КОНФИГУРАЦИЯ АВТОМОБИЛЯ

На экране диагностики "Vehicle Configuration" (Конфигурация автомобиля) присутствуют следующие заданные
значения

HLDF = двухоконный режим
HLDF установлен
Тип рулевого управления проверяемого автомобиля выбран правильно

Присутствуют ли значения на диагностическом экране "Vehicle Configuration" (Конфигурация автомобиля)?
Да

Проверьте и при необходимости установите новый сенсорный экран. Обратитесь к примечанию по установке
нового блока/компонента в верхней части указателя кодов DTC

Нет

Обратитесь в службу технической поддержки дилеров, чтобы перепрограммировать файл конфигурации
автомобиля, используя одобренную изготовителем диагностическую систему. Сбросьте DTC, выключите зажигание
и подождите достаточное время для выключения питания реле информационно-развлекательной
системыПроверьте соединение сети MOST с сенсорным экраном, проверьте устройства MOST

Указатель кодов DTC

Полный перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00.
За дополнительной информацией обратитесь к: (100-00)

Diagnostic Trouble Code (DTC) Index - DTC: Navigation Control Module (NCM) - Extended Markets (Описание и принцип действия),
Diagnostic Trouble Code Index: Touch Screen (Описание и принцип действия).

Информационно-развлекательная система -

Моменты затяжки

Описание

Nm

lb-ft

lb-in

Гайки аудиоусилителя

10

7

-

Аудиосистема

6

-

53

Динамик передней двери

1,7

-

15

Динамик панели приборов

1,3

-

11

Болты крепления спутникового радио-тюнера к кронштейну

9

-

80

Динамик задней двери

1,7

-

15

Болты крепления сабвуфера

10

7

-

Дисплей информационно-развлекательной системы

6

-

53

Модуль дисплея навигационной системы

6

-

53

Информационно-развлекательная система - Видеосистема   - Работа системы и описание
ее составных частей

Описание и принцип действия

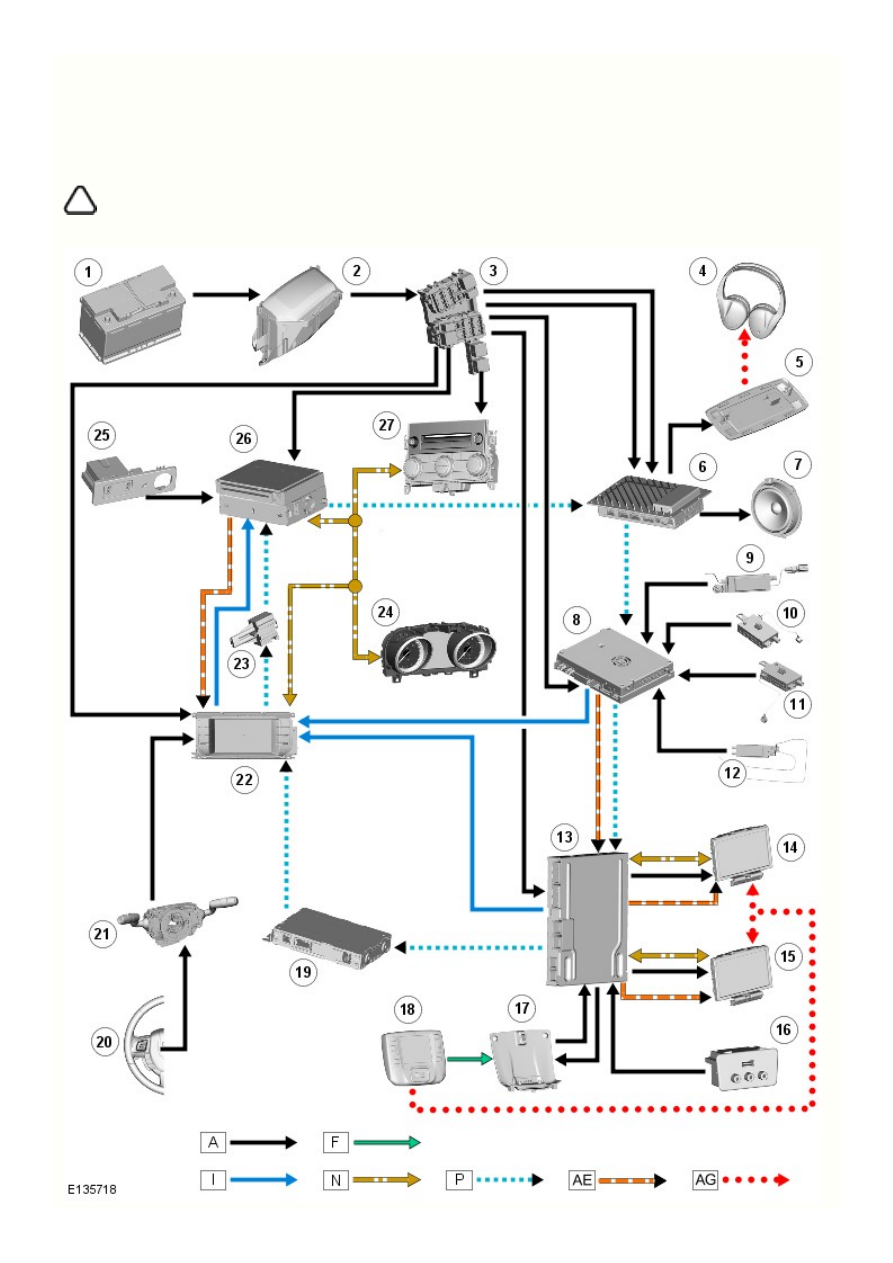

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = проводное соединение;   = РЧ-передача;   = CVBS;   = среднескоростная шина



A

F

I

N

CAN (протокол передачи

 ;   = MOST;

 = LVDS;

 = инфракрасная передача

данных)

P

AE

AG
