Range Rover Evoque. Руководство - часть 667

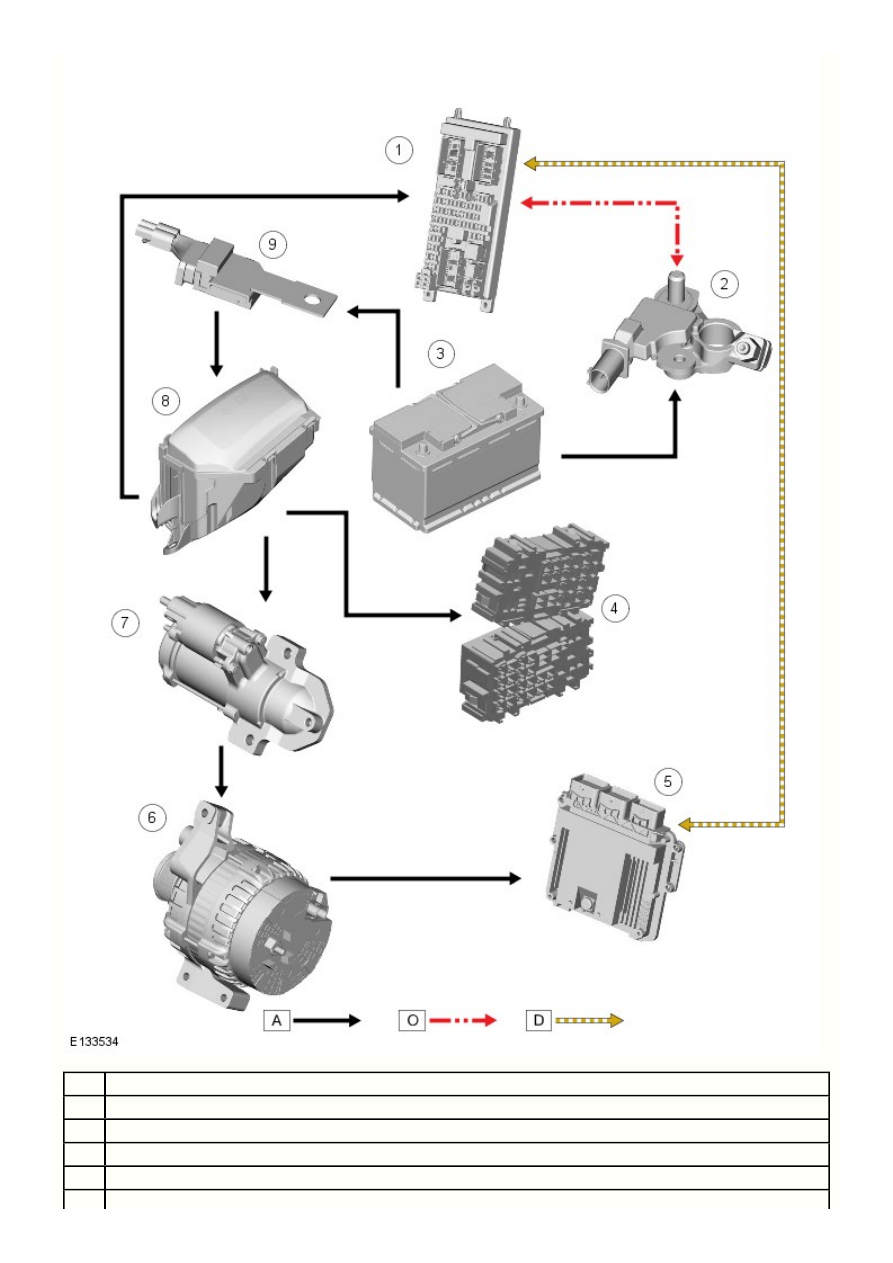

4

3

2

1

Поз.

Наименование

CJB (центральная электрораспределительная коробка)

Модуль системы контроля аккумуляторной батареи (BMS)

Аккумуляторная батарея

Предохранитель стартера

Поз.

7

6

5

Электродвигатель стартера

Генератор

ECM (модуль управления двигателем)

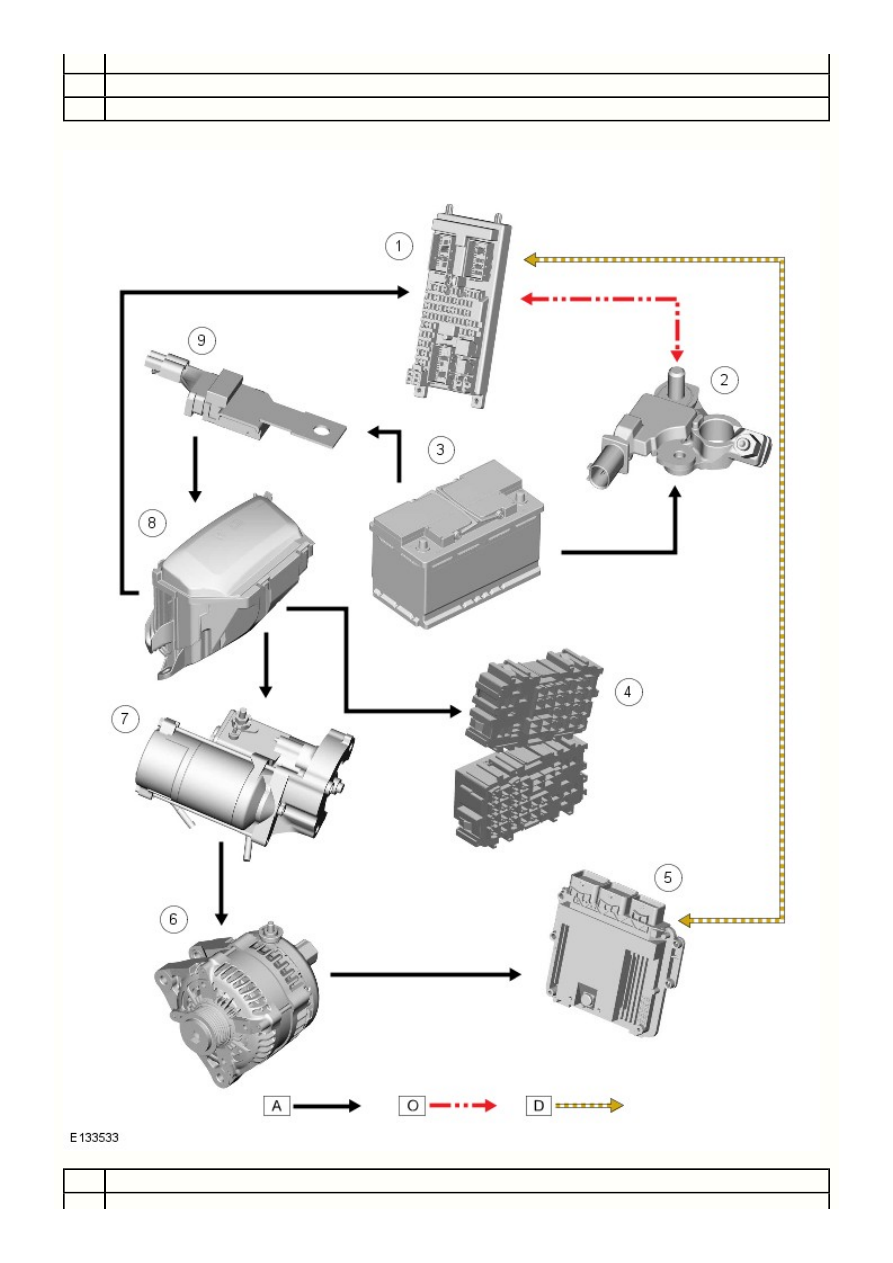

Дизельный двигатель DW12

Наименование

7

6

5

4

3

2

1

CJB

Модуль системы контроля аккумуляторной батареи (BMS)

Аккумуляторная батарея

Предохранитель стартера

Электродвигатель стартера

Генератор

ECM

Работа системы

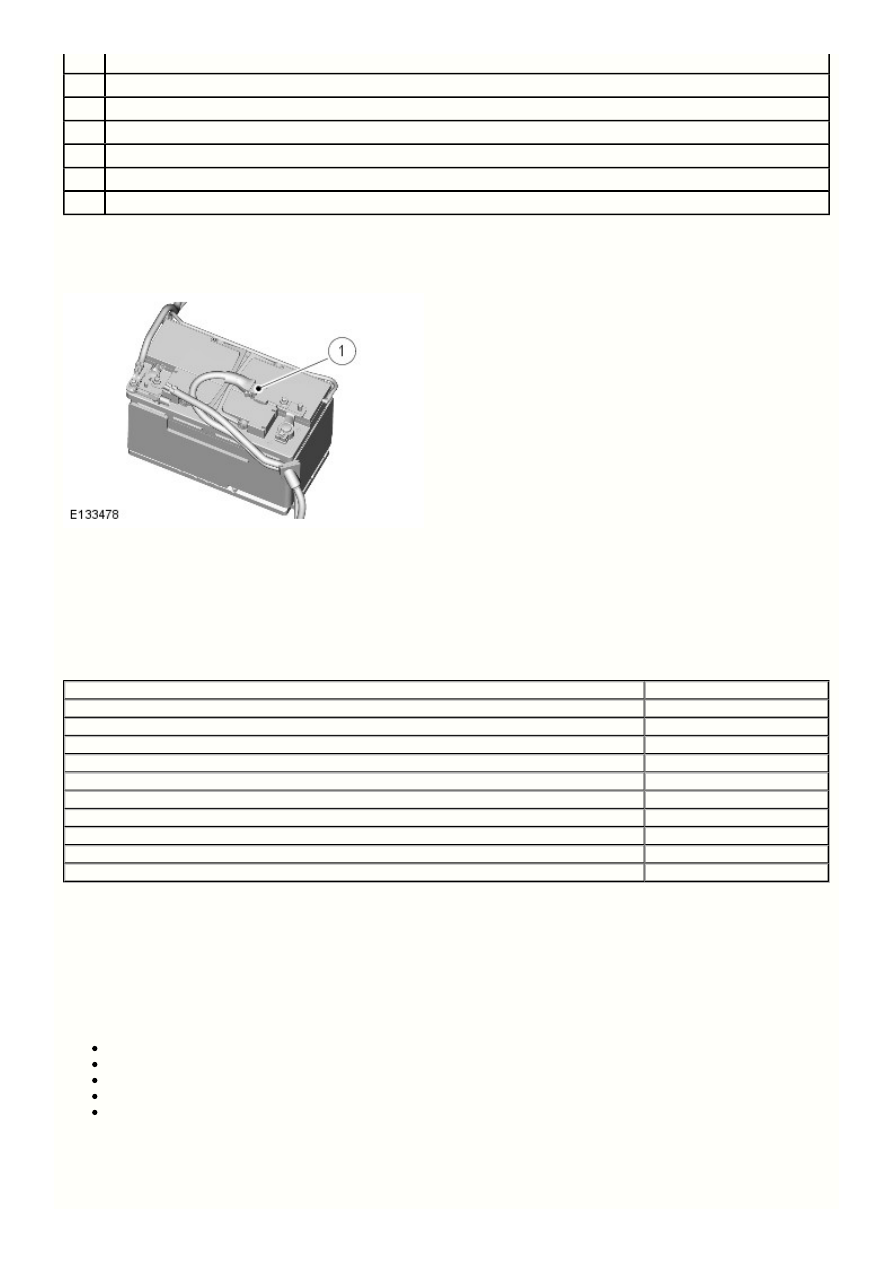

Предохранитель стартера

Предохранитель стартера CAL3 встроен в кабель между аккумуляторной батареей и стартером/генератором. Этот предохранитель
устанавливается рядом с положительной клеммой аккумуляторной батареи и является частью кабеля в сборе. В случае неисправности
предохранителя необходимо заменить весь кабель в сборе.

Цветовые коды проводов

На электрических схемах использованы новые цветовые коды проводов. Эти новые коды показаны в таблице ниже.

Цвет

Код

Черный

BK

Синий

BU

Коричневый

BN

Зеленый

GN

Серый

GY

Оранжевый

OG

Красный

RD

Фиолетовый

VT

Белый

WH

Желтый

YE

Цветовые коды цветных маркировочных нитей проводов отделяются от цветовых кодов основных проводов дефисом, таким образом,
BU-RD означает синий провод с красной маркировочной нитью. Для получения дополнительной информации см. электрические схемы
и справочную библиотеку по электрооборудованию.

РЕЖИМЫ ПИТАНИЯ

Модуль

 управляет подачей питания различных систем автомобиля. Имеется 9 режимов питания, которые используются

CJB

различными системами для определения условий эксплуатации автомобиля. Водитель и техник видят только 3 их этих режимов, а
именно:

• режим питания 0: зажигание выключено;
• режим питания 4: дополнительное оборудование;
• режим питания 6: зажигание;
• Режим питания 7: Работа двигателя
• режим питания 9: проворачивание коленвала двигателя.

Транспортировочный режим

Все новые автомобили поставляются заводом-изготовителем с включенным режимом транспортировки. Режим транспортировки
заменяет традиционное транзитное реле и блокирует работу многих электросистем и функций, предотвращая статическую разрядку

3

2

1

Поз.

аккумулятора во время поставки. В транспортном режиме при работающем двигателе блокируются некоторые электрические
потребители, чтобы не допустить разряд аккумуляторной батареи во время работы двигателя.

Когда автомобиль находится в режиме транспортировки, на одометре панели приборов отображается "transp".

Для отмены транспортировочного режима требуется подключить к автомобилю одобренную компанией Land Rover диагностическую
систему во время предпродажного осмотра (PDI). Для получения более подробной информации см. руководство по предпродажной
подготовке.

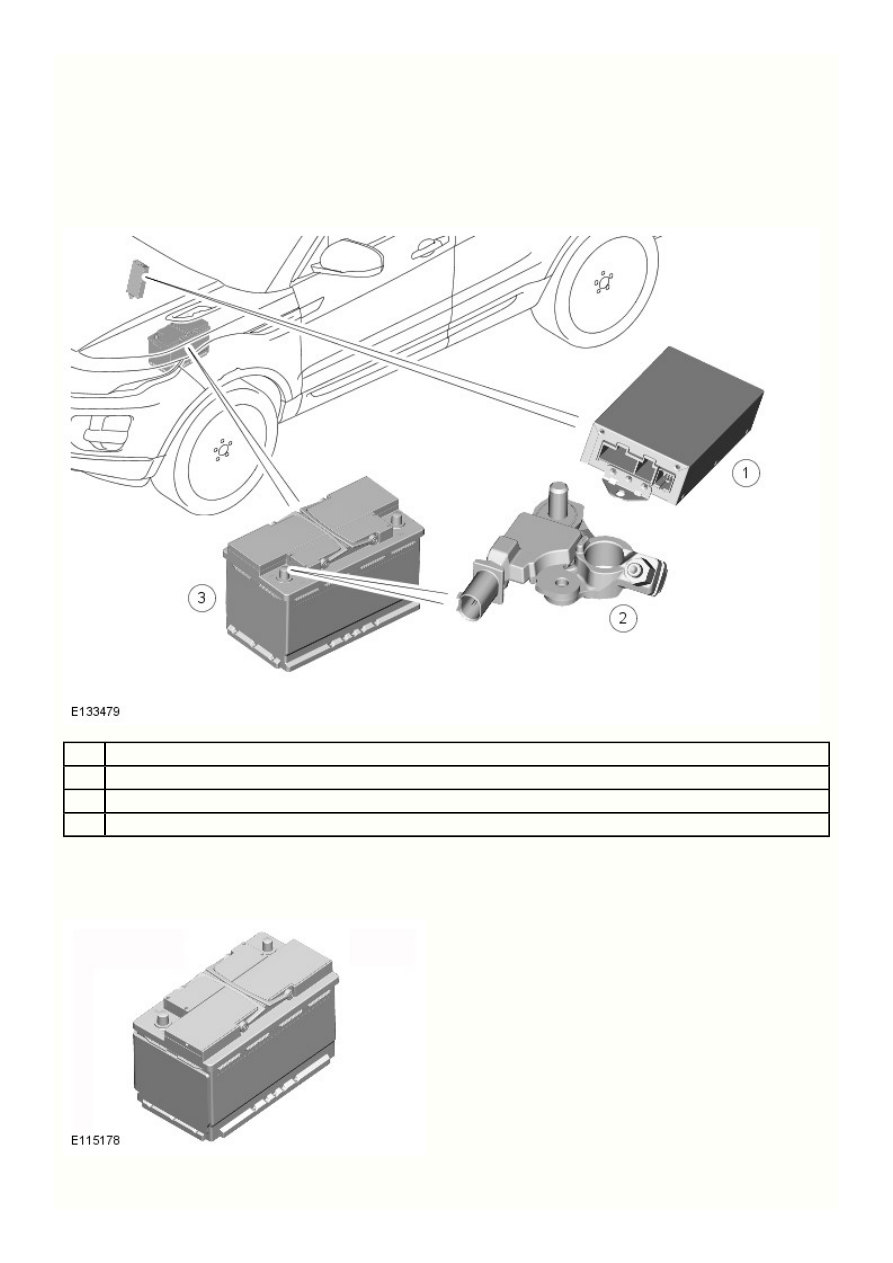

Расположение компонентов автоматической системы «Стоп/Старт»

Наименование

Модуль контроля качества напряжения

Блок контроля аккумуляторной батареи

Аккумуляторная батарея с абсорбирующими перегородками из стеклянного микроволокна

Наименование элемента

Аккумуляторная батарея AGM (с абсорбирующими перегородками из стеклянного микроволокна)

Во избежание чрезмерного энергопотребления системой «Стоп/Старт» и функцией стояночного обогрева на данных автомобилях
используется высокоэффективная аккумуляторная батарея на основе технологии абсорбирующих перегородок из стеклянного
