Range Rover Evoque. Руководство - часть 662

Аккумулятор, крепление и провода аккумулятора -

Общие спецификации – модели с системой "Стоп/старт" и климат-контролем с таймером:

Позиция

Спецификация

Аккумуляторная батарея:



Тип

H7 AGM (VRLA)

Объем

80 А-ч/800 CCA

Общие спецификации – все модели кроме моделей с системой "Стоп/старт" и климат-контролем с таймером

Позиция

Спецификация

Аккумуляторная батарея:



Тип

H7 затопленная

Объем

80 А-ч/700 CCA

Отсоединение/подсоединение аккумуляторной батареи

ПРЕДОСТЕРЕЖЕНИЕ: Перед отсоединением/подсоединением аккумуляторной батареи необходимо установить статус



автомобиля. Затем с помощью приведенной ниже таблицы необходимо выбрать соответствующую процедуру.

ПРИМЕЧАНИЕ: Запишите предустановленные радиостанции.



Состояние автомобиля

Процедура

Автомобили без телематической системы

1

Автомобили с телематической системой

2

Процедура 1

Отсоедините батарею

Подсоедините батарею

 Включите стояночный тормоз

1.
или подложите под колеса
башмаки

 Убедитесь, что все потребители электроэнергии

1.

ВЫКЛЮЧЕНЫ

 Откройте капот

2.

 Подсоедините кабель массы аккумуляторной батареи к аккумуляторной батарее – 6 Нм

2.

 Снимите крышку

3.
аккумуляторной батареи

 Подсоедините электрический разъем датчика BMS

3.

 Отсоедините клемму/разъем

4.
соединения с массой жгута
проводов двигателя

 Подсоедините кабель массы аккумуляторной батареи к разъему/клемме стартера (при наличии) –

4.
10 Нм

 Отсоедините кабель массы

5.
аккумуляторной батареи от
разъема/клеммы стартера (при
наличии)

 Подсоедините клемму/разъем соединения с массой жгута проводов двигателя – 6 Нм

5.

 Отсоедините электрический

6.
разъем модуля системы
контроля аккумуляторной
батареи (BMS)

 Установите крышку аккумуляторной батареи

6.

 Отсоедините кабель массы

7.
аккумуляторной батареи от
аккумуляторной батареи

 Закройте капот

7.



 Включите зажигание

8.



 Настройте предустановленные радиостанции

9.



 Настройте часы

10.



 Перезагрузите систему управления стеклоподъемником одним нажатием кнопки. Поднимите

11.
окно до упора, отпустите переключатель, повторно нажмите и удерживайте в течение 1 секунды
(реле в дверях издаст щелчок). Теперь функция управления нажатием одной кнопки должна
работать

Процедура 2

Отсоедините батарею

Подсоедините батарею

 Убедитесь, что клиент перевел

1.
систему отслеживания украденного
автомобиля в Режим обслуживания
(при наличии)

 Убедитесь, что все потребители электроэнергии

1.

ВЫКЛЮЧЕНЫ

 Включите стояночный тормоз или

2.
подложите под колеса башмаки

 Подсоедините кабель массы аккумуляторной батареи к аккумуляторной батарее – 6 Нм

2.

 Откройте капот

3.

 Подсоедините электрический разъем датчика BMS

3.

 Снимите крышку аккумуляторной

4.
батареи

 Подсоедините кабель массы аккумуляторной батареи к разъему/клемме стартера (при

4.
наличии) – 10 Нм

 Отсоедините клемму/разъем

5.

соединения с массой жгута проводов
двигателя

 Подсоедините клемму/разъем соединения с массой жгута проводов двигателя – 6 Нм

5.

 Отсоедините кабель массы

6.
аккумуляторной батареи от
разъема/клеммы стартера (при
наличии)

 Установите крышку аккумуляторной батареи

6.

 Отсоедините электрический разъем

7.
модуля системы контроля
аккумуляторной батареи (BMS)

 Закройте капот

7.

 Отсоедините кабель массы

8.
аккумуляторной батареи от
аккумуляторной батареи

 Включите зажигание

8.



 Настройте предустановленные радиостанции

9.



 Настройте часы

10.



 Перезагрузите систему управления стеклоподъемником одним нажатием кнопки.

11.
Поднимите окно до упора, отпустите переключатель, повторно нажмите и удерживайте в
течение 1 секунды (реле в дверях издаст щелчок). Теперь функция управления нажатием
одной кнопки должна работать



 Попросите вывести службу отслеживания украденного автомобиля из

12.

режима

 (при наличии)

обслуживания

Спецификации моментов затяжки

Позиция

Н·м фунтофут фунтодюйм

Болты крепления скобы к кузову автомобиля

25 18

-

Гайки клемм аккумуляторной батареи

6

-

53

Гайка клеммы массы аккумуляторной батареи - шпилька крепления аккумуляторной батареи к стартеру (при
наличии)

10 7

-

Болты крепления лотка аккумуляторной батареи

10 7

-

1.

3.

2.

1.

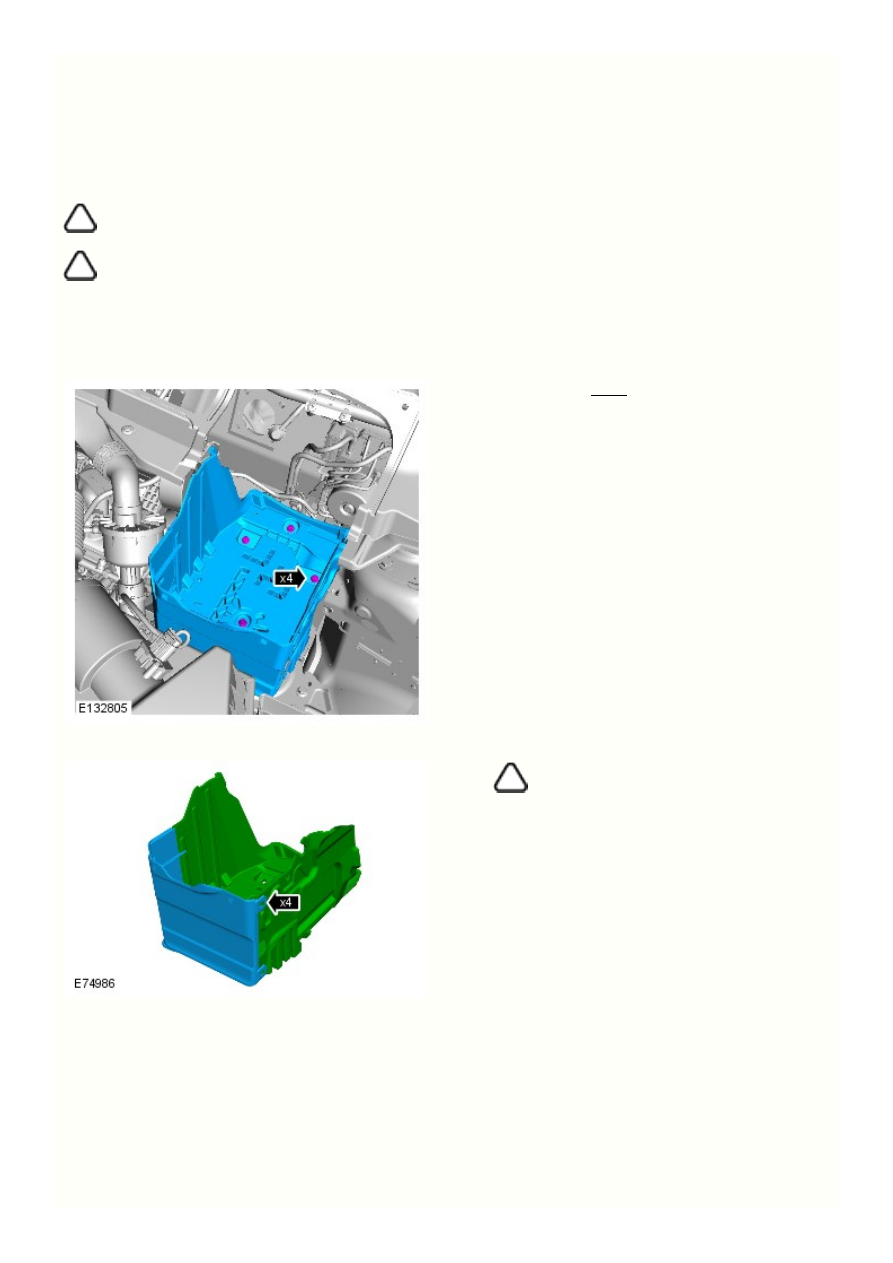

Аккумулятор, крепление и провода аккумулятора - Полка для установки аккумулятора

Снятие и установка

Снятие

Примечания:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Обратитесь к процедуре: Battery (414-01, Снятие и установка).



Момент затяжки:

10 Nm

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую



разборку, если элемент снимается только для получения
доступа.

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

4.

3.

2.

1.

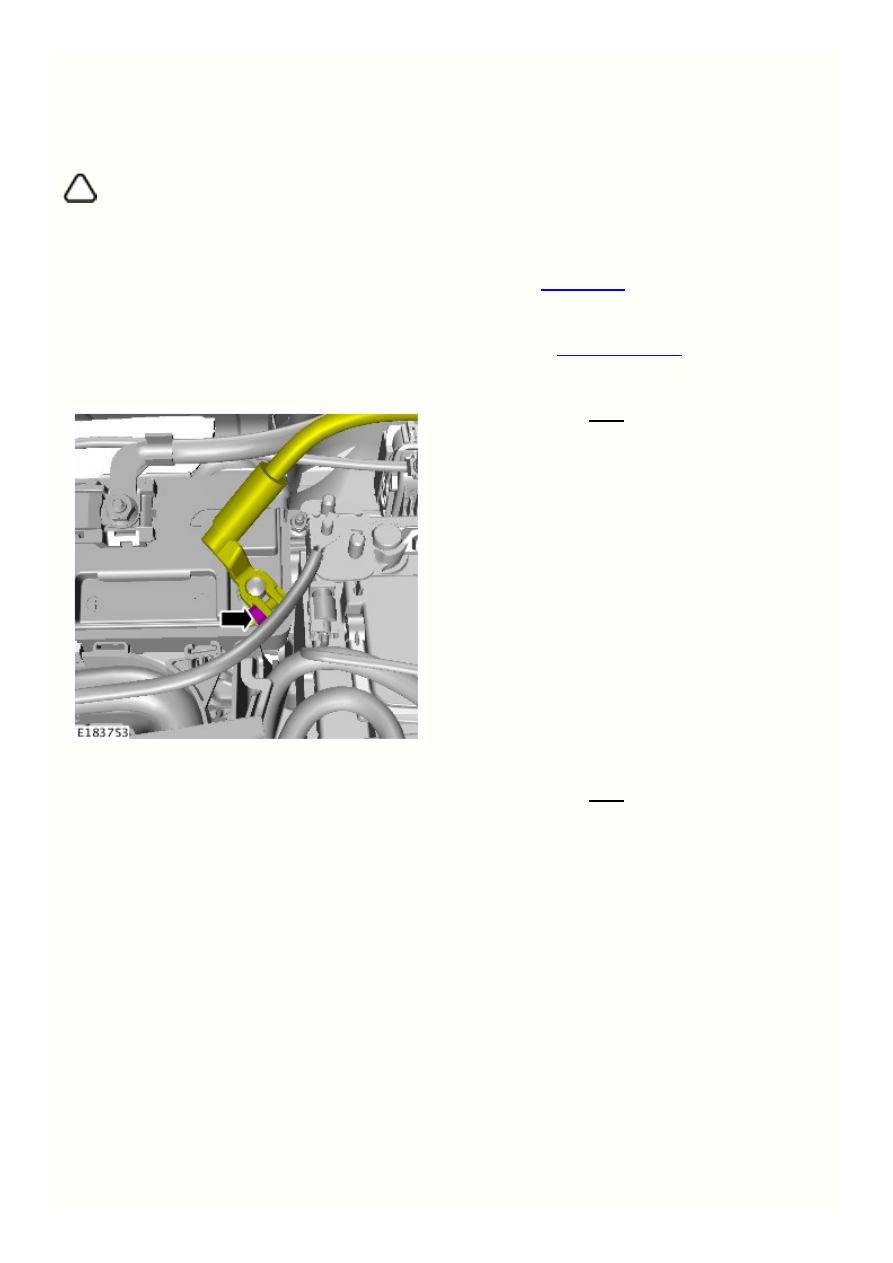

Аккумулятор, крепление и провода аккумулятора - Дополнительный аккумулятор

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Отсоедините провод "массы" аккумуляторной батареи.

Обратитесь к процедуре:

 (414-01 Аккумулятор, крепление и

Спецификации

провода аккумулятора, Спецификации).

Обратитесь к процедуре:

 (412-01 Управление

Смесительная камера

микроклиматом, Снятие и установка).



Момент затяжки:

10 Nm



Момент затяжки:

10 Nm
