Range Rover Evoque. Руководство - часть 661

2.

1.

5.

ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что провода подключены в



правильном порядке.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается подключать провод массы



устройства поддержания заряда аккумуляторной батареи напрямую к
клемме массы аккумуляторной батареи. Система контроля аккумуляторной
батареи (BMS) должна быть расположена между зажимом провода массы
устройства поддержания заряда аккумуляторной батареи и клеммой массы
аккумуляторной батареи.

Примечания:

 В данном пункте содержатся инструкции по подключению для

следующего автомобиля:

LM / L322

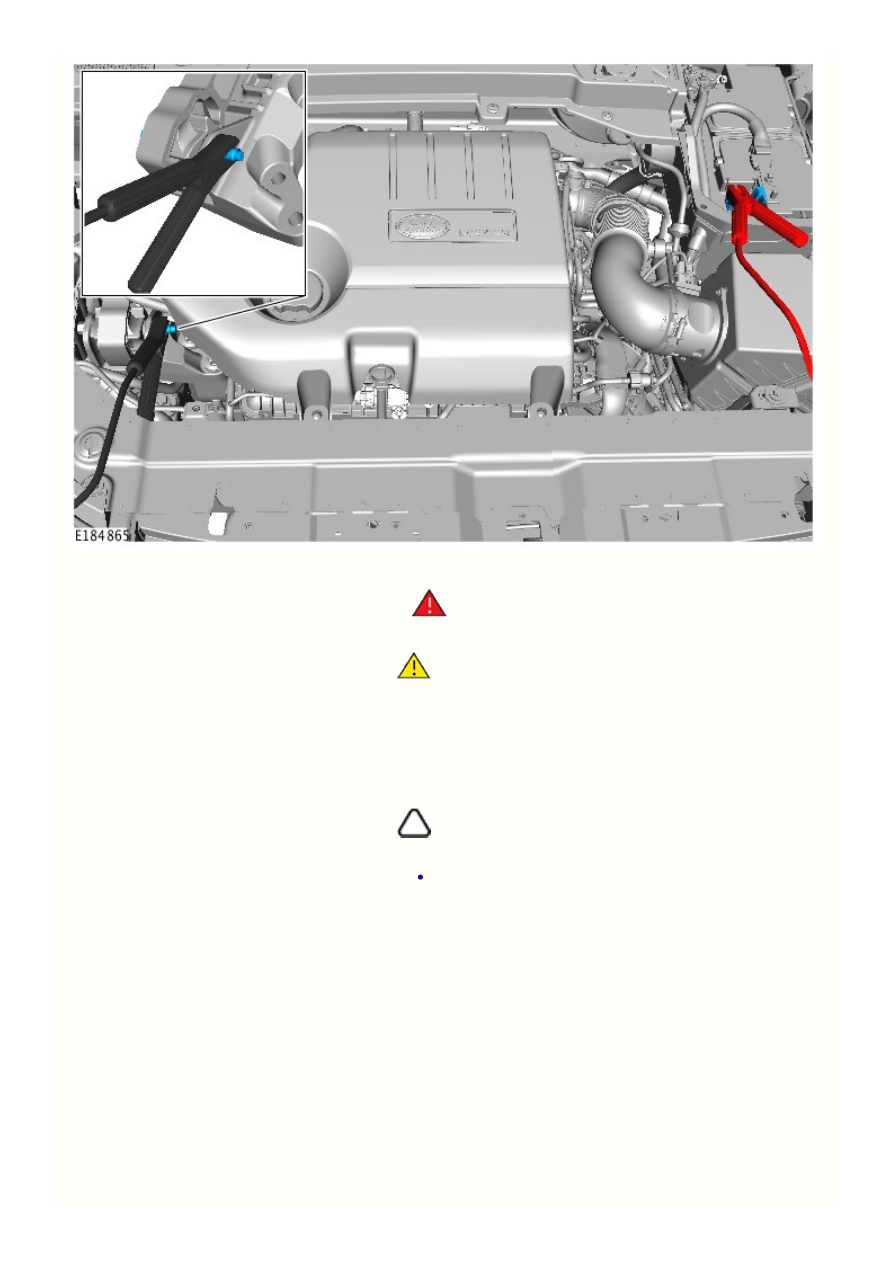

Подсоедините положительный провод устройства поддержания

заряда аккумуляторной батареи к положительной клемме главной
аккумуляторной батареи.

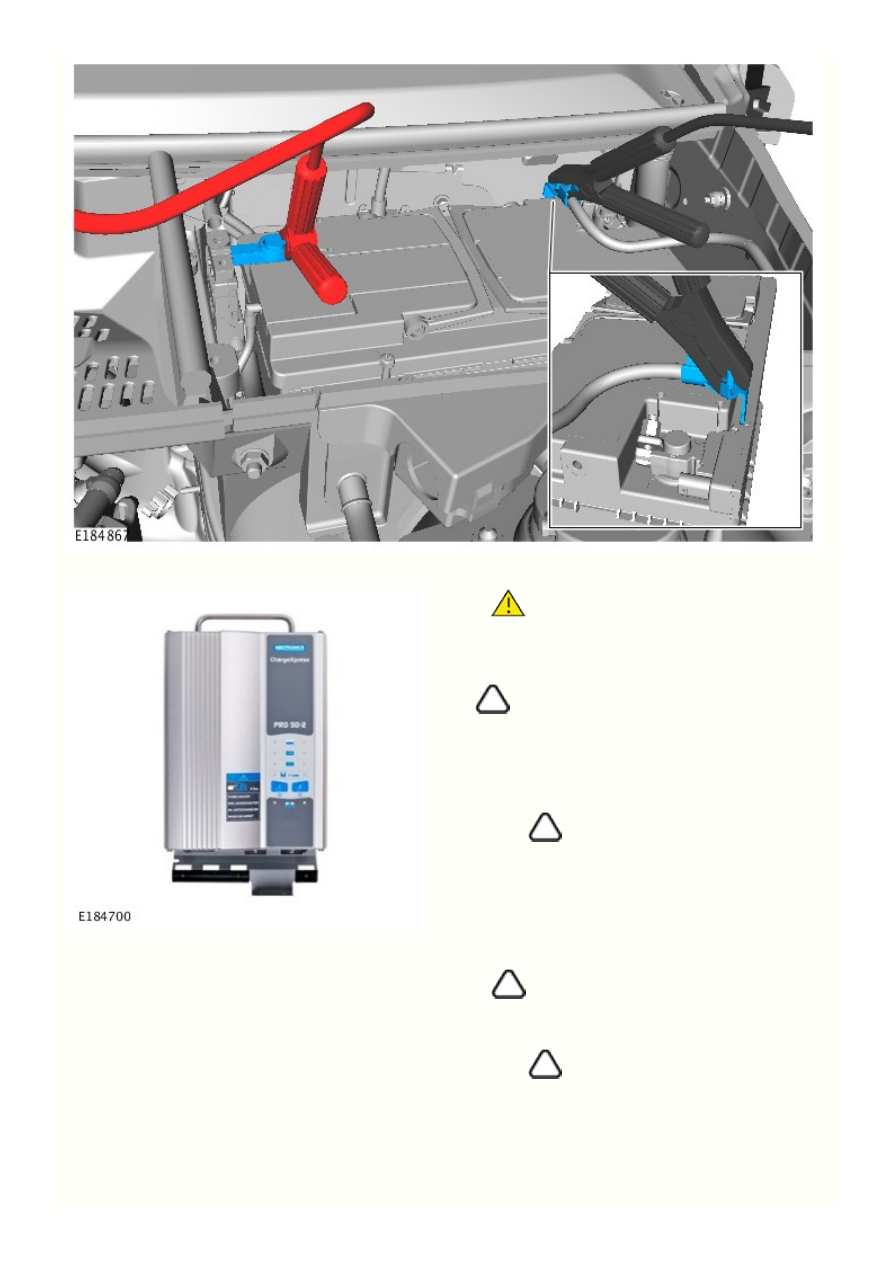

Подсоедините провод массы устройства поддержания заряда

аккумуляторной батареи к проводу массы основной аккумуляторной
батареи, как показано на рисунке.

2.

1.

7.

2.

1.

6.

ПРЕДОСТЕРЕЖЕНИЕ: Прибор Midtronics CX-Pro 50



может одновременно работать только с одним автомобилем.
Его не следует использовать для поддержки 2 автомобилей
одновременно.

ПРИМЕЧАНИЕ:



В данном пункте описываются

инструкции по эксплуатации устройства поддержания заряда
аккумуляторной батареи Midtronics CX-Pro 50.

Подсоедините соединительный провод автомобиля

к разъему 1 в основании устройства поддержания
заряда аккумуляторной батареи.

ПРИМЕЧАНИЕ: Отключите все



вспомогательные системы, например, фары, чтобы
уменьшить электрическую нагрузку на устройство
поддержания заряда аккумуляторной батареи.

Включите зажигание, но

 двигатель.

не запускайте

ПРИМЕЧАНИЕ:



В данном пункте описываются

инструкции по эксплуатации устройства поддержания заряда
аккумуляторной батареи Midtronics CX-Pro 50.

ПРИМЕЧАНИЕ: Загорание зеленого



индикатора будет означать, что устройство
поддержания заряда аккумуляторной батареи
ВКЛЮЧЕНО

ВКЛЮЧИТЕ устройство поддержания заряда
аккумуляторной батареи.

2.

1.

9.

3.

2.

1.

8.

3.

ПРИМЕЧАНИЕ: Загорание оранжевого



индикатора будет означать, что на автомобиль
подается питание.

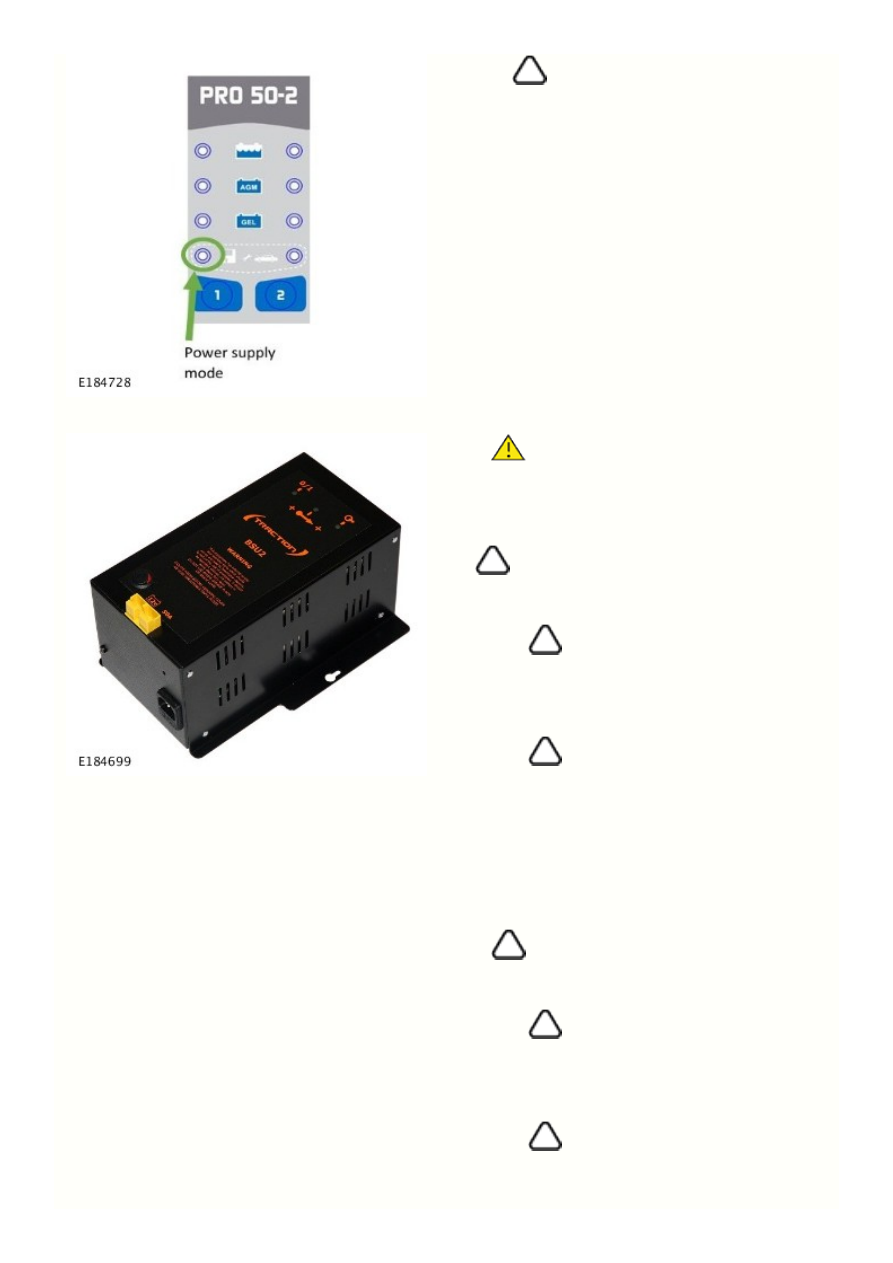

Используйте кнопку 1, чтобы выбрать режим
электропитания.

Теперь устройство поддержания заряда

аккумуляторной батареи готово для сеанса
диагностики.

ПРЕДОСТЕРЕЖЕНИЕ: Устройство поддержания



заряда аккумуляторной батареи в шоу-руме Traction (SSU2)
запрещено использовать во время сеанса диагностики.
Возможно использование только устройства поддержания
заряда аккумуляторной батареи Traction (BSU)/(BSU2).

ПРИМЕЧАНИЕ:



В данном пункте описываются

инструкции по эксплуатации устройства поддержания заряда
аккумуляторной батареи Traction BSU2-50 / 125.

ПРИМЕЧАНИЕ: Отключите все



вспомогательные системы, например, фары, чтобы
уменьшить электрическую нагрузку на устройство
поддержания заряда аккумуляторной батареи.

Включите зажигание, но

 двигатель.

не запускайте

ПРИМЕЧАНИЕ: Перед началом сеанса



диагностики убедитесь, что все 3 индикатора
подсвечиваются зеленым цветом.

ВКЛЮЧИТЕ устройство поддержания заряда
аккумуляторной батареи.

Теперь устройство поддержания заряда

аккумуляторной батареи готово для сеанса
диагностики.

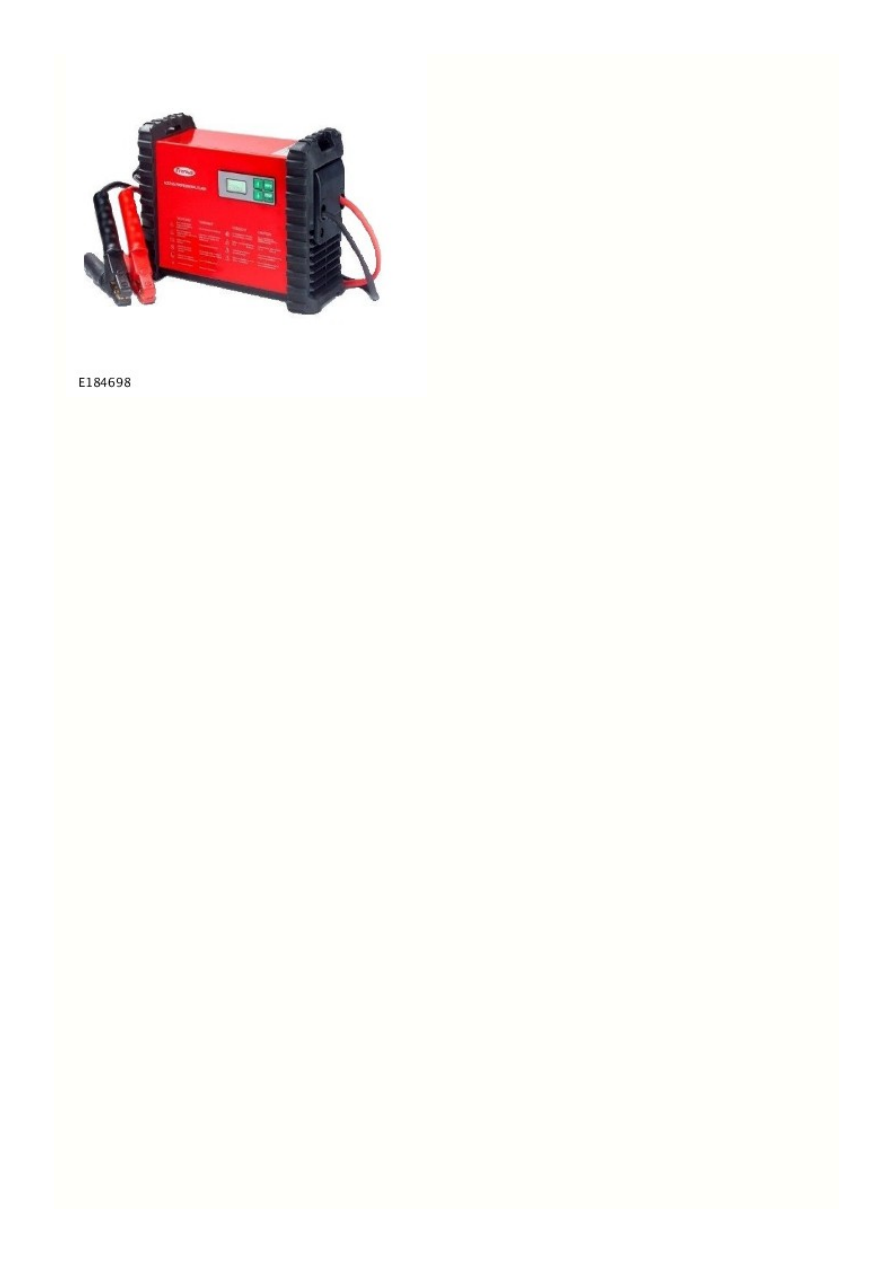

ПРИМЕЧАНИЕ:



В данном пункте описываются

инструкции по эксплуатации устройства поддержания заряда
аккумуляторной батареи Fronius ACCTIVA Professional Flash.

ПРИМЕЧАНИЕ: Отключите все



вспомогательные системы, например, фары, чтобы
уменьшить электрическую нагрузку на устройство
поддержания заряда аккумуляторной батареи.

Включите зажигание, но

 двигатель.

не запускайте

ПРИМЕЧАНИЕ: На экране устройства



появится подтверждение о подаче питания.

3.

ВКЛЮЧИТЕ устройство поддержания заряда
аккумуляторной батареи и выберите режим внешнего
источника питания (FSV / SPLY).

Теперь устройство поддержания заряда

аккумуляторной батареи готово для сеанса
диагностики.
