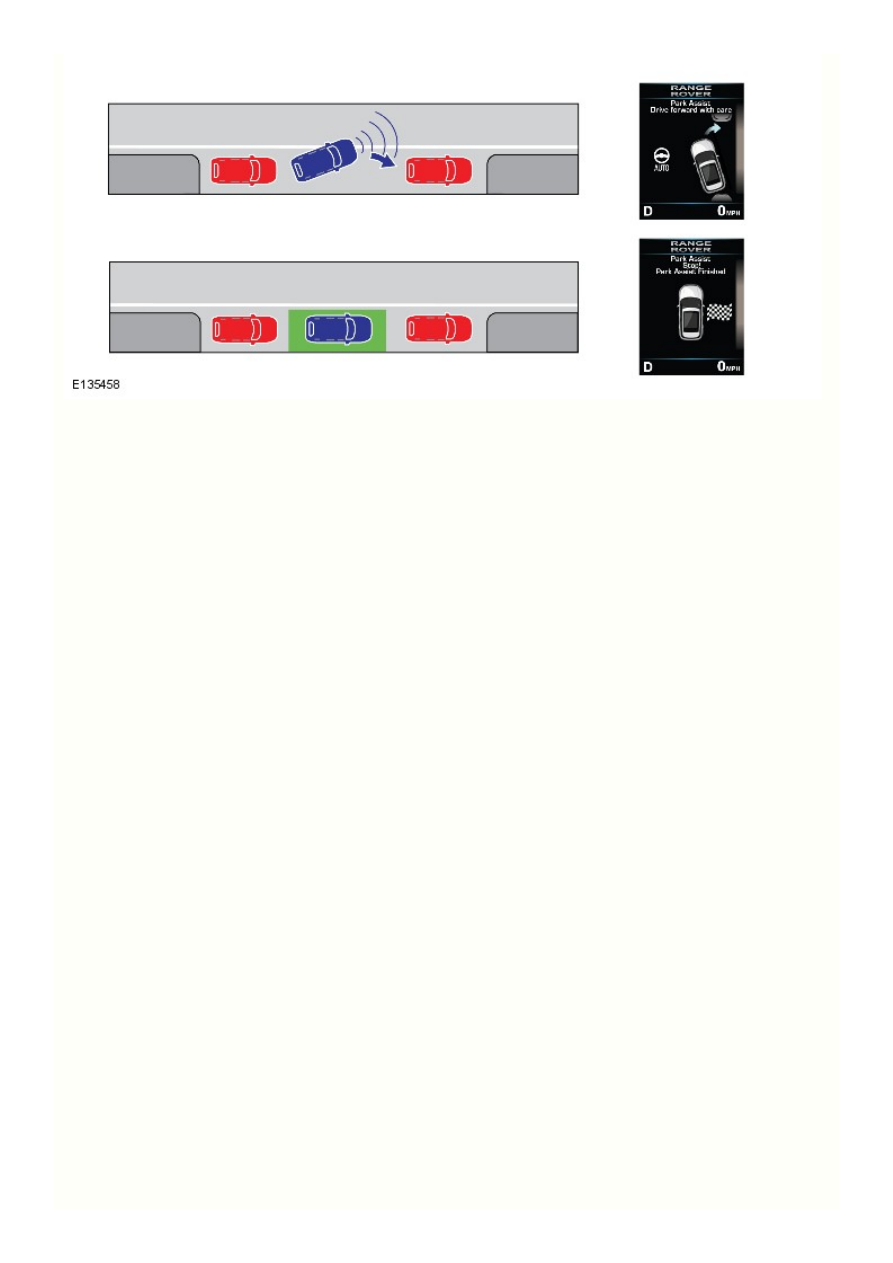

Завершение парковки

Когда система определит, что автомобиль припаркован в конечном положении, в центре сообщений отображается, что функция
помощи при парковке выполнена. Водитель выбирает положение "нейтраль/стоянка" (N/P) и выключает двигатель.

Система помощи при парковке настроена для выполнения максимум семи маневров, если считать каждое выполненное движение
отдельным маневром. Этого более чем достаточно, т.к. большинство маневров системы Park Assist являются законченными, и
автомобиль оказывается в конечном положении за четыре перемещения задним и передним ходом.

ПРИНЦИП ДЕЙСТВИЯ - СИСТЕМА ВИДЕОКАМЕР

СИСТЕМА ВИДЕОКАМЕР В КОМПЛЕКТАЦИИ LO-LINE

Передача видеоизображения происходит по экранированному коаксиальному кабелю, соединяющему камеру с сенсорным экраном.

Питание на камеру подается постоянно, когда система зажигания работает в режиме питания 6 или 7. При включении передачи
заднего хода камера передает в мультимедийную систему запрос вывода изображения на TSD.

Когда выключается задняя передача, изображение с камеры остается на экране в течение 5 секунд после переключения селектора в
положения "D, "P", "N" или "S". Это предотвращает смену экранов на сенсорном экране при маневрировании автомобиля на стоянке.
Если скорость движения вперед в течение 5 секунд превышает 16 км/ч (10 миль/ч), изображение с камеры на сенсорном экране
отключается.

Когда сенсорный экран отключается, изображение с камеры появляется автоматически при включении задней передачи. Через 5
секунд после выключения задней передачи сенсорный экран снова отключается.

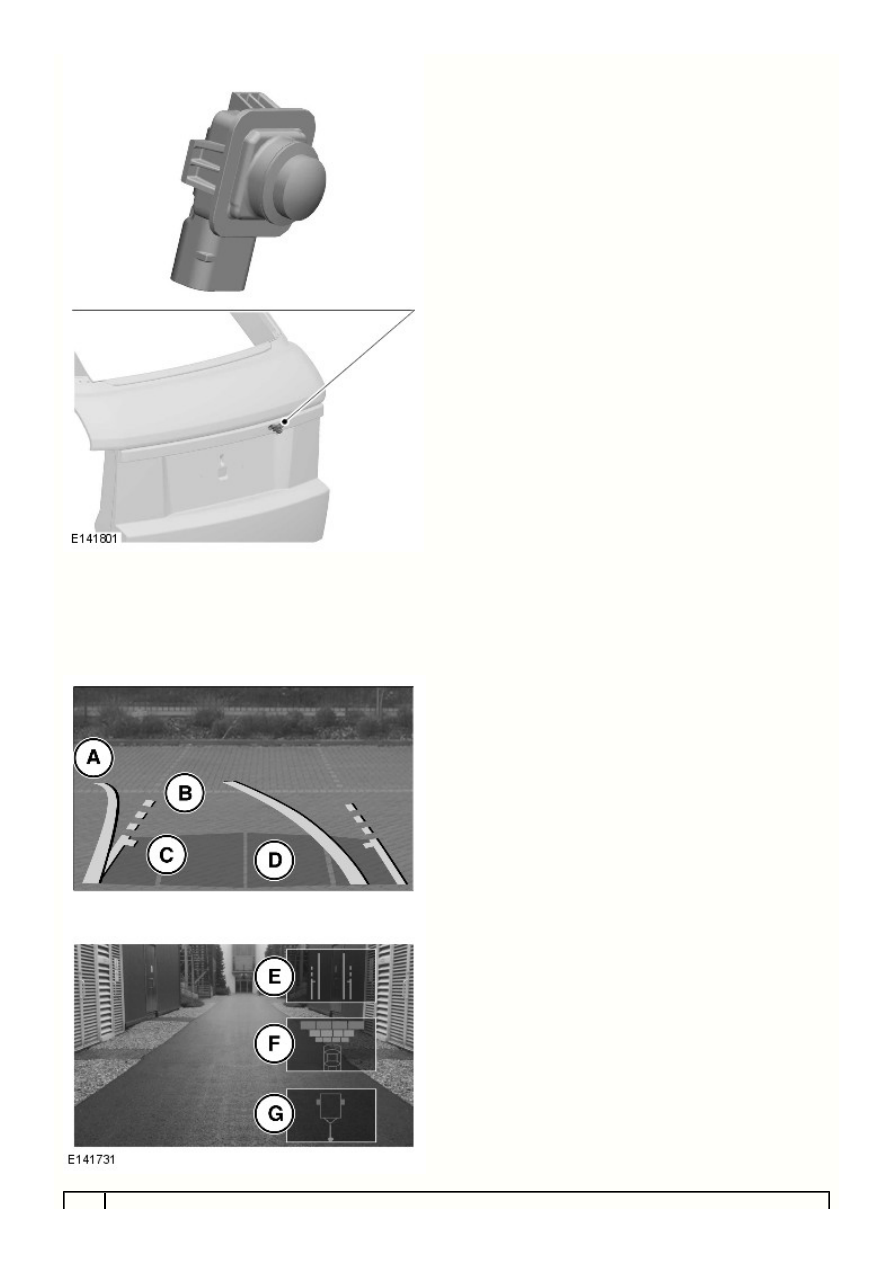

Камера заднего вида в комплектации Lo-Line

Камера заднего вида дает дополнительную информацию водителю при движении задним ходом. При включении задней передачи
камера, встроенная в ручку двери багажного отделения, автоматически передает на TSD цветное широкоугольное изображение
пространства позади автомобиля.

На экране отображается изображение с наложением, представляющее собой комбинацию сигналов, получаемых сенсорным экраном
по среднескоростной шине

 .

CAN

2

1

Поз.

G

F

E

D

C

B

A

Поз.

Наименование

Сплошная линия: расчетная траектория, основанная на текущем положении рулевого колеса.

Прерывистая линия: безопасные габариты по ширине (включая наружные зеркала).

Линия доступа к двери багажного отделения: не пересекать эту точку, если требуется доступ к двери багажного отделения.

Активация парковочных датчиков: цветными участками обозначены зоны действия активированных задних парковочных
датчиков.

Пользовательский параметр. Коснитесь для включения/выключения "A", "B" и "C".

Пользовательский параметр. Коснитесь для включения/выключения "D".

Пользовательский параметр. Коснитесь для включения/выключения направляющих линий сцепного устройства.

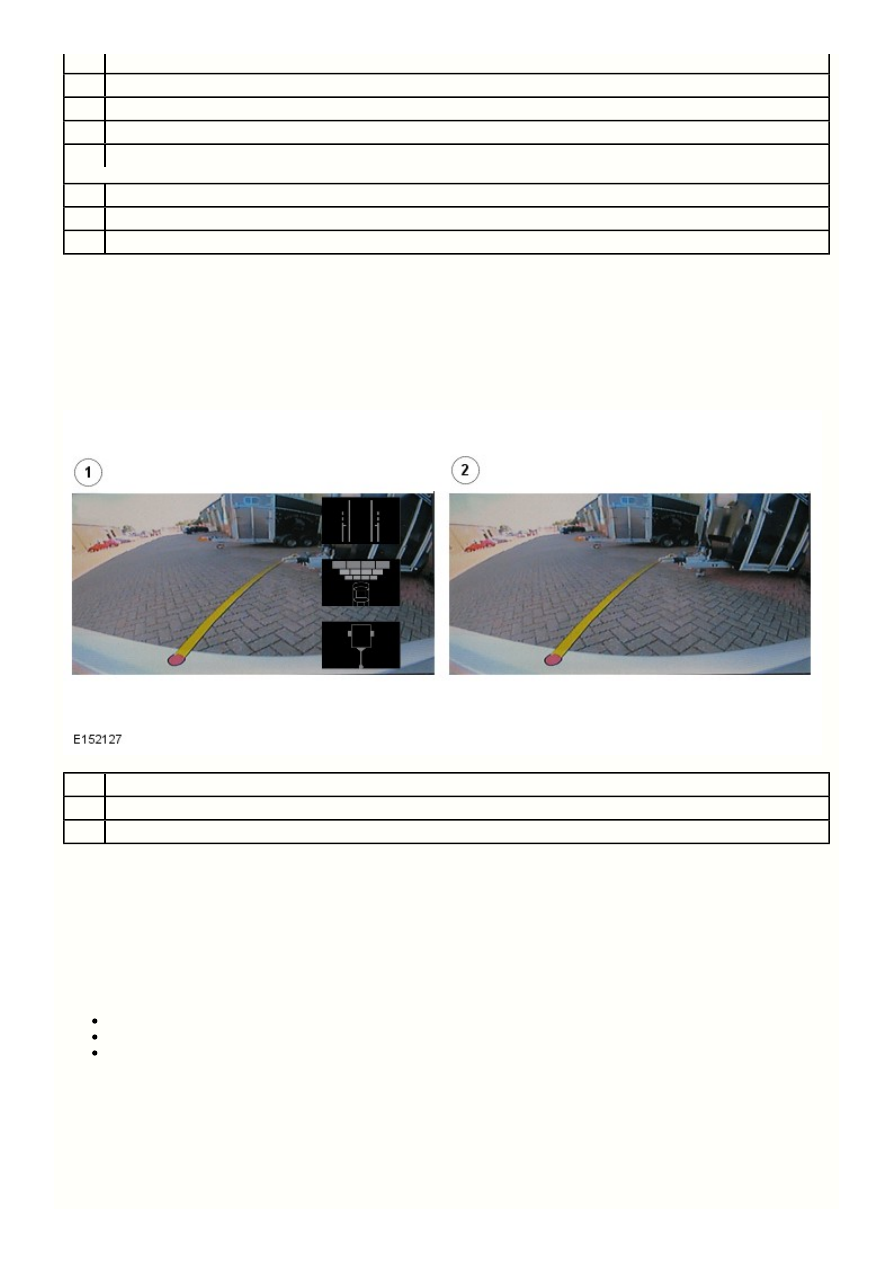

Система помощи при присоединении прицепа

Камера заднего вида дает дополнительную информацию водителю при подсоединении к автомобилю прицепа. При включении задней
передачи камера, встроенная в узел ручки двери багажного отделения, автоматически передает на сенсорный экран (TSD) цветную
панораму пространства позади автомобиля.

В меню настроек водитель может активировать функцию управления сцепкой. Функция управления сцепкой отображает линию
траектории, указывающую путь шаровой опоры буксирного устройства в зависимости от угла поворота рулевого управления
автомобиля.

Наименование

Дисплей сенсорного экрана – экран меню заднего вида

Траектория движения шаровой опоры сцепного устройства

СИСТЕМА ВИДЕОКАМЕР В КОМПЛЕКТАЦИИ HI-LINE

Система видеокамер кругового обзора предоставляет водителю визуальную информацию при маневрировании на малой скорости. В
системе используется специальный блок управления для захвата видеоданных с камер и вывода изображения на сенсорный экран
(TSD), при этом водитель получает обзор пространства вокруг автомобиля на 360°. В работе системы камер участвуют также
различные вспомогательные функции, которые позволяют накладывать графическую информацию и предупреждающие сообщения на
изображение на TSD.

В системе видеокамер кругового обзора используется пять камер разрешения VGA:

две установлены на переднем бампере;
по одной установлено в каждом наружном зеркале;
одна установлена в узле ручки двери багажного отделения.

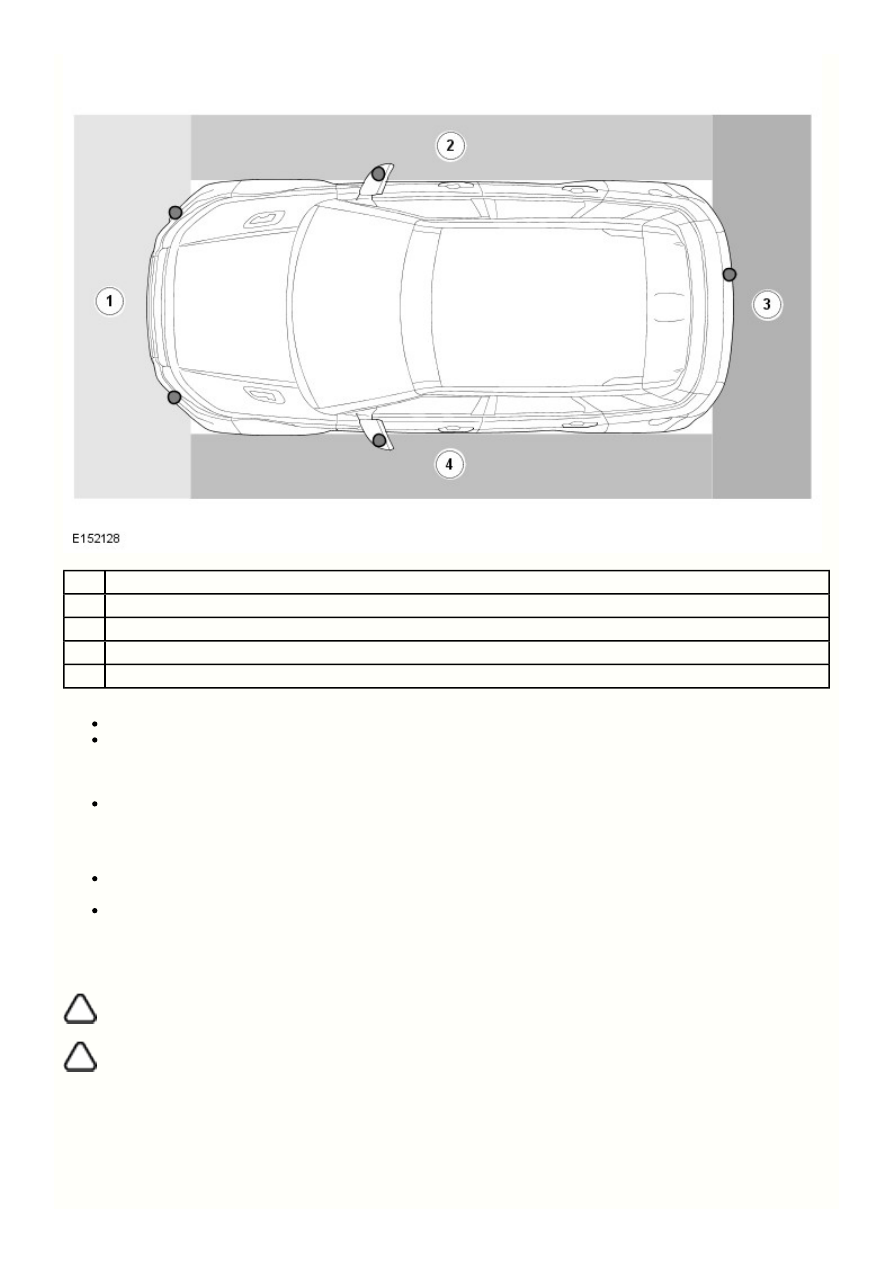

Зоны обзора камер

4

3

2

1

Поз.

Наименование

Зоны обзора передних камер

Зона обзора камеры правого зеркала

Зоны обзора задней камеры

Зона обзора камеры левого зеркала

Работа в автоматическом режиме

После того, как скорость движения превысит 18 км/ч (11 миль/ч), камеры автоматически выключаются.
После автоматического выключения камера активируется в следующих случаях:

-  зажигание выключается и снова включается, и система автоматически активируется;
-  система камер включается вручную через сенсорный экран (TSD)
-  скорость автомобиля становится ниже 18 км/ч.

При включенном зажигании и выборе передачи заднего хода система видеокамер выводит изображение вида позади
автомобиля.

Работа в ручном режиме

Главную страницу видеокамеры можно открыть с помощью значка "Cameras" (Камеры) на главном экране "Navigation"
(Навигация) TSD или через меню "Extra Features" (Дополнительные функции).
Изображение с видеокамеры можно открыть в любой момент.

Выбор изображения

Примечания:

Программная кнопка настроек камеры видна только на автомобилях, предназначенных для Японии.



Частота кадров главного окна системы камер сокращена до 15 кадров в секунду, все остальные изображения с видеокамеры



отображаются с частотой 30 кадров в секунду.
