3

2

1

Поз.

9

8

CJB (центральная электрораспределительная коробка)

Модуль системы контроля "мертвых зон"

RH

Работа системы

Система контроля «мертвых зон» (BSM)

Предостережения:

Убедитесь, что сигнализаторы в наружных зеркалах не закрыты наклейками или другими предметами.



Не крепите на заднем бампере наклейки или другие предметы, которые могут препятствовать работе радиолокационных



датчиков.

Система контроля мертвых зон предназначена для выявления объекта, движущегося с положительной скоростью относительно
радарного модуля с любой стороны автомобиля на расстоянии до 2,5 метров в стороны и в области зеркала до 6,0 м позади модуля.
По этим критериям определяется обгоняющий автомобиль, находящийся в мертвой зоне на полосе движения стандартной ширины,
или автомобиль, который вы медленно обгоняете. Прочие объекты отсеиваются по следующим критериям: расположение,
неподвижность, следование в противоположную сторону. Транспортное средство классифицируется как грузовой автомобиль, легковой
автомобиль или мотоцикл. Мотоцикл определяется по минимальным габаритам 2,0 м в длину, 0,8 м в ширину (в наиболее широком
месте) и 1,1 м в высоту. Система не реагирует на массу обгоняющего транспортного средства при условии соответствия всем
идентификационным критериям, включая скорость вашего автомобиля 16 км/ч (10 миль/ч) или выше.

Система излучает радарные импульсы и анализирует отраженные сигналы, определяя все объекты, входящие в мертвую зону.
Обнаружив другой автомобиль в определенной мертвой зоне, система предупреждает водителя включением оранжевого
сигнализатора в соответствующем наружном зеркале.

ПРИМЕЧАНИЕ: Если обгоняющие автомобили одновременно выявлены по обеим сторонам вашего автомобиля,



предупреждающие значки включатся на обоих зеркалах заднего вида.

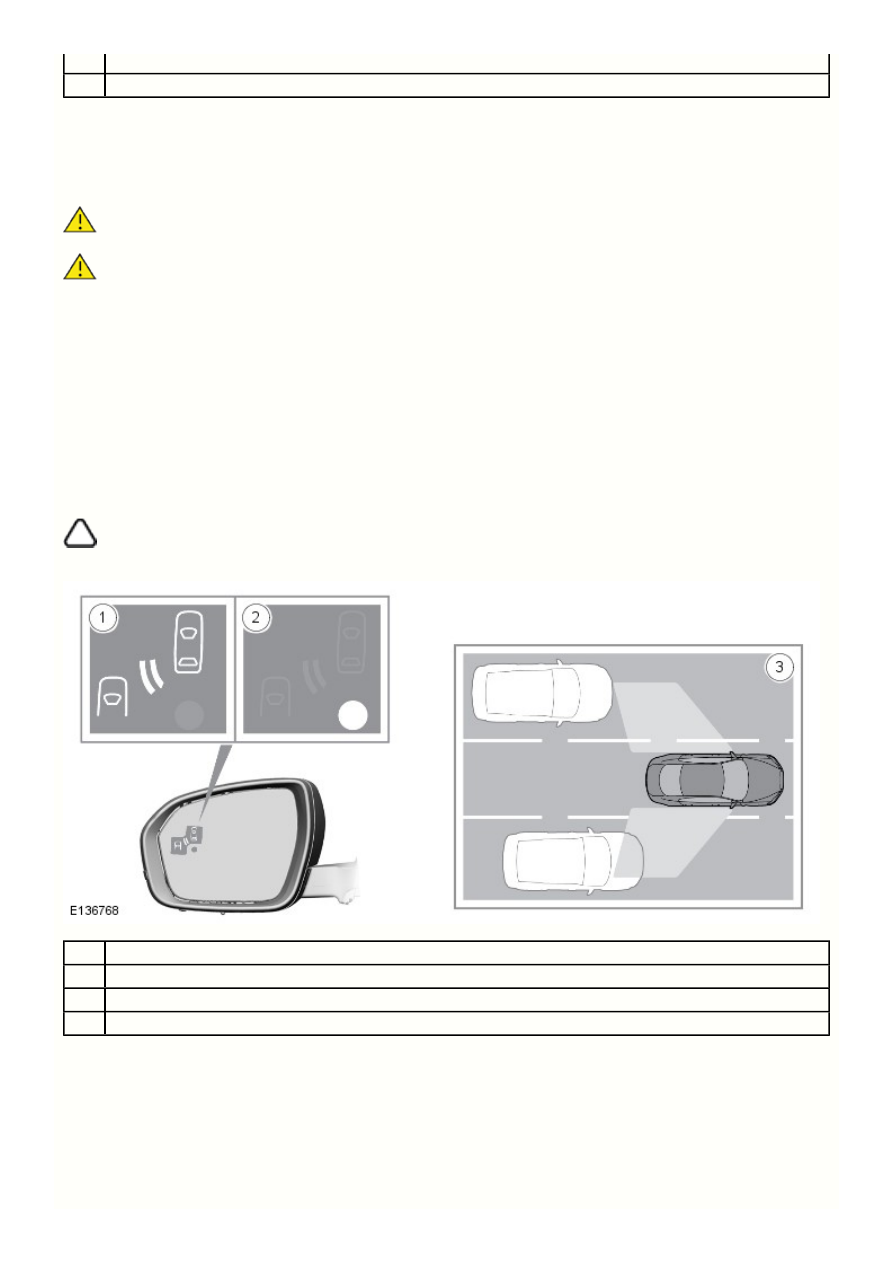

Наименование

Предупреждающий индикатор янтарного цвета

Точечный янтарный сигнализатор состояния

Зона плохой видимости

Система контроля "мертвых зон" (BSM) позволяет контролировать зоны в непосредственной близости от автомобиля, которые не
видны водителю, а также обнаруживать транспортные средства, обгоняющие автомобиль (3). Радары системы, расположенные по
обеим сторонам автомобиля, выявляют обгоняющие автомобили и другие объекты в «мертвой зоне», игнорируя прочие объекты,
которые неподвижны, движутся навстречу и т.п.

Если система обнаруживает автомобиль/объект, обгоняющий вашу машину, на соответствующем наружном зеркале включается
предупреждающий символ янтарного цвета (1), который обращает внимание водителя на потенциальную угрозу в "мертвой зоне"
автомобиля и опасность перестроения в данный момент.

Примечания:

Датчик радара сертифицирован для всех стран, подпадающих под действие директивы RTTE.



Система действует в области полосы движения фиксированной ширины. Если ширина полосы движения меньше стандартной,



то могут определяться объекты, движущиеся в непримыкающих полосах.

Янтарный предупреждающий индикатор (2) остается включенным, пока скорость движения автомобиля на передаче переднего хода не
превысит 16 км/ч (10 миль/ч).

Система BSM работает наиболее эффективно при движении по многополосным магистралям.

Примечания:

Если обгоняющие автомобили одновременно обнаруживаются по обеим сторонам вашего автомобиля, предупреждающие



символы включаются на обоих зеркалах заднего вида.

Система BSM автоматически выключается при включении заднего хода ("R"), при выборе положения "Стоянка" ("P") и при



движении со скоростью менее 10 км/ч (6 миль/ч). В этих случаях на зеркалах заднего вида отображается предупреждающая точка.

Наименование элемента

Последовательность включения

LED (светодиод)

Последовательность включения

 следующая:

LED

Постоянно горит янтарный предупреждающий значок

 - система в рабочем состоянии, в закрытой зоне обнаружено

LED

транспортное средство.
Значок

 не горит - система в рабочем состоянии, транспортное средство в закрытой зоне не обнаружено.

LED

Постоянно горит янтарный индикатор

 состояния системы - система не работает или неисправна.

LED

Рабочие ограничения системы

У системы имеются определенные рабочие ограничения, и в некоторых ситуациях она автоматически выключается. При этом
янтарный индикатор

 состояния системы горит постоянно.

LED

Рабочие ограничения системы следующие:

В области вокруг поверхности радара не должно быть металлических предметов
Система не будет работать, пока скорость автомобиля не достигнет 16 км/ч (постоянно горит желтый индикатор

 состояния

LED

системы).
Система не будет работать, если автомобиль буксирует прицеп (постоянно горит желтый индикатор

 состояния системы).

LED

Система не работает при включении задней передаче или при переводе селектора в состояние парковки (постоянно горит
желтый индикатор

 состояния системы).

LED

При искажении сигналов радара водой или при попадании грязи или снега на поверхность радарного датчика модуля система может
это обнаружить и отключиться. При этом загорается постоянным светом янтарный индикатор

 состояния системы вместе с

LED

отображением сообщения о ее неисправности на дисплее центра сообщений щитка приборов. Система отключается до устранения
помехи.

При наличии отказа системы загорается янтарный индикатор

 состояния системы в зеркале заднего вида, а на дисплее центра

LED

сообщений щитка приборов появляется сообщение "blind spot monitoring not available" (система контроля мертвых зон недоступна).
Система отключается до устранения неисправности.

Предупреждения о неисправности системы и блокировке радаров

Предупреждения о неисправности системы и блокировке радаров следующие:

Система отключена при блокировке сигнала радарного модуля (постоянно горит желтый индикатор

 состояния системы, и

LED

выводится сообщение на дисплей щитка приборов).
Система отключена при наличии отказа (постоянно горит желтый индикатор

 состояния системы, и выводится сообщение

LED

на дисплей щитка приборов).

При наличии неисправности в сети передачи данных и невозможности включения индикаторов

 в зеркале на дисплей центра

LED

сообщений щитка приборов выводится сообщение об отказе.

При наличии любого отказа системы в соответствующем модуле контроля зоны, закрытой от водителя, регистрируются коды

DTC

 . При замене модулей необходимо выполнить настройку правого модуля с помощью одобренной

(диагностический код неисправности)

компанией Land Rover диагностической системы. Поскольку все модули поставляются левосторонними, сменные левые модули
настраивать не требуется.

Калибровка модулей с помощью диагностического оборудования, одобренного компанией Land Rover, позволяет загружать обновления
по мере появления новых технологий или если для устранения неисправности требуется обновить программное обеспечение.

4.

3.

2.

1.

Приборы предупреждения - Приборы предупреждения

Диагностика и проверки

Принцип работы

Подробное описание системы контроля "мертвых зон" приводится в соответствующем разделе "Описание и работа" руководства по
ремонту. За дополнительной информацией обратитесь к: (413-09 Warning Devices)

Warning Devices (Описание и принцип действия),
Warning Devices (Описание и принцип действия),
Warning Devices (Описание и принцип действия).

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

 . Подстановка блоков



ЗАПРЕЩЕНА

управления не гарантирует подтверждение неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и/или в автомобиле, с которых снимаются модули.

ПРОВЕРЬТЕ обоснованность жалобы клиента.

Визуально осмотрите на наличие очевидных признаков повреждения и целостности системы.

ПРИМЕЧАНИЕ: Особое внимание следует обратить на следующие позиции, для которых не могут быть зарегистрированы коды



DTC:

Проверьте на предмет загрязнения (например, грязи, пыли, льда) вокруг датчиков мониторинга "мертвых зон" и очистите их при
необходимости.

Наружный осмотр

Механический

Электрический

Стекло внешнего зеркала заднего вида
Загрязнение грязью или снегом вокруг заднего бампера
Модуль(-и) управления системой контроля «мертвых зон»

Предохранитель(и)
Реле
Жгут электропроводки
Электрический(е) разъем(ы)
Модули управления системой контроля «мертвых зон»

Если очевидная причина наблюдаемой или описанной клиентом проблемы обнаружена, (по возможности) устраните ее

перед переходом к следующему шагу.

Если при визуальной проверке причина не выявлена, уточните ее по признакам неисправности, обратившись к таблице

признаков неисправностей, или проверьте на наличие кодов DTC и обратитесь к указателю диагностических кодов
неисправности (DTC).

Таблица признаков неисправности

Признак

Возможная причина

Предпринимаемые действия

На панели приборов
отображается сообщение
«BSM System Fault»
(Неисправность системы
BSM)
Левым модулем
управления системой
контроля «мертвых зон»
зарегистрирован код DTC
B11C915.
Значок предупреждения о
препятствии слева горит
постоянно

Цепь левого
светодиодного
сигнализатора
дисплея
водителя -
короткое
замыкание на
цепь питания

См. электрические схемы, чтобы проверить цепь левого светодиодного
сигнализатора дисплея водителя на наличие короткого замыкания на цепь
питания

На панели приборов
отображается сообщение
