Range Rover Evoque. Руководство

Центр информации и сообщений - Центр информации и сообщений - Обзор

Описание и принцип действия

КРАТКИЕ СВЕДЕНИЯ

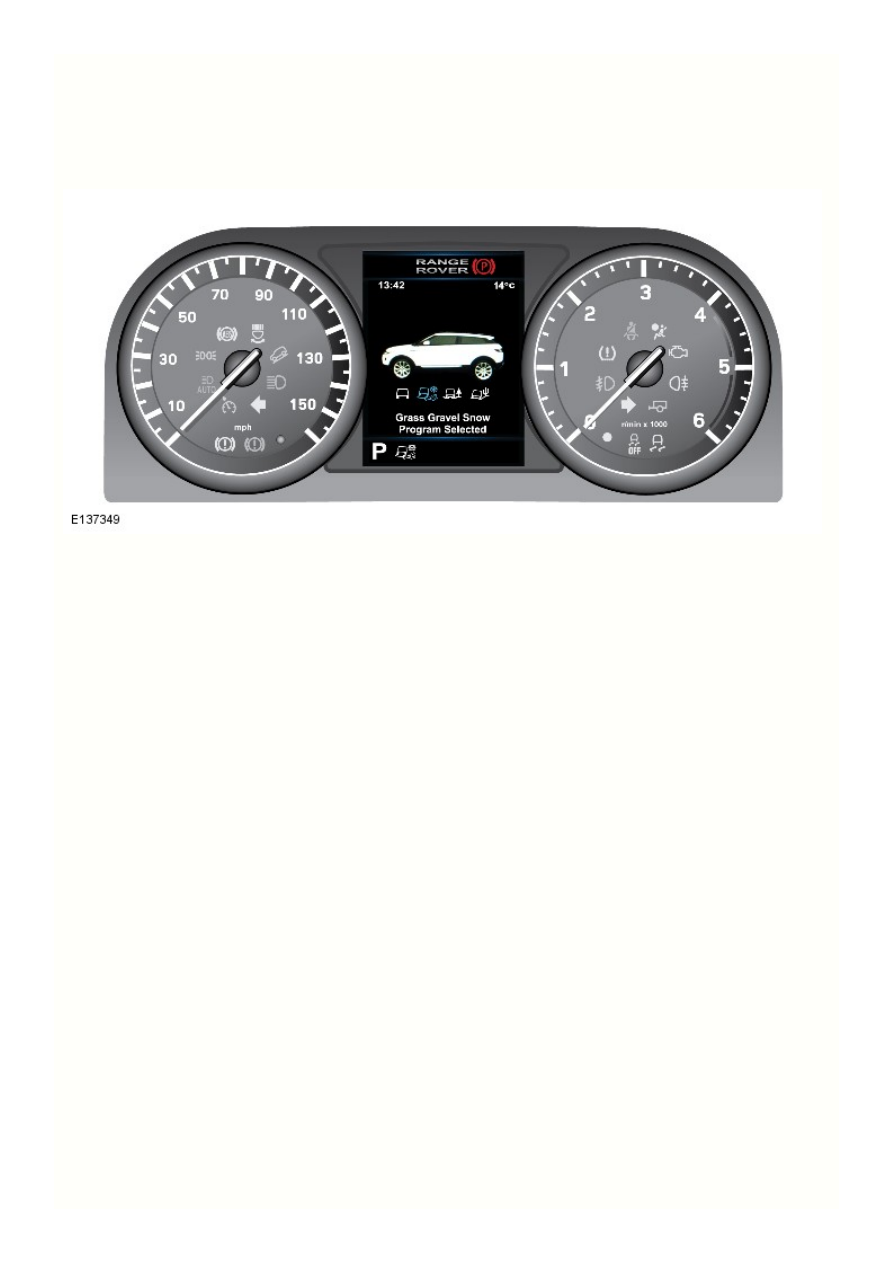

Информационная панель находится на щитке приборов, посередине между спидометром и тахометром. Тонкоплёночный
транзисторный экран (TFT) диагональю 5 дюймов можно перенастраивать для отображения приоритетных сведений и выбора
информации, представляемой водителю.

TFT-экран отображает сведения об автомобиле, например: температуру двигателя, уровень топлива, положение селектора передач,
режим Terrain Response™, работу круиз-контроля и системы управления движением под уклон (HDC).

Также отображается такая информация для водителя, как, например: команды системы навигации с указанием расстояния до
поворотов, голосовое управление, данные маршрутного компьютера и основные данные аудиосистемы.

Главное меню позволяет водителю менять настройки автомобиля, маршрутного компьютера и отображения параметров.

Центр информации и сообщений - Центр информации и сообщений - Работа системы и
описание ее составных частей

Описание и принцип действия

Работа системы

ПРИНЦИП ДЕЙСТВИЯ

Информация и сообщения, отображаемые на панели приборов, в основном генерируются блоками управления других систем. Когда
блок управления системы обнаруживает изменение или неисправность, для которых предусмотрен вывод сообщения, он передает
электронный сигнал по средне- или высокоскоростной шине

в панель приборов, где и отображается

CAN (протокол передачи данных)

соответствующее сообщение. Если необходимо вывести несколько сообщений, щиток приборов отображает их в порядке
приоритетности.

Наименование элемента

ОПИСАНИЕ

Одометр

Одометр расположен в нижней части с

стороны информационной панели. Одометр отображает общий пробег

RH (правый)

автомобиля. При запросе водителем информации о поездке вместо общего пробега отображаются показания маршрутного
компьютера.

Бортовой компьютер

В памяти маршрутного компьютера сохраняются данные о поездке или последовательности поездок, пока их не обнулят.

Маршрутный компьютер выводит на дисплей следующие данные:

Дальность поездки
средняя скорость в поездке;
средний расход топлива в поездке;
мгновенный расход топлива;
Возможный пробег на остатке топлива.

Можно выбрать один из 3 независимых режимов счетчика: А, В и автоматический. Выбор одного из счетчиков осуществляется через
главное меню панели приборов. Ячейки памяти A и B можно настраивать независимо друг от друга, но данные в ячейке Auto
обнуляются при каждом включении зажигания.

Счетчик "автоматический" доступен постоянно и обнуляется каждый раз, когда включается двигатель и автомобиль начинает
движение. Предыдущие поездки можно суммировать для создания непрерывной записи поездок; для этого необходимо нажать и
отпустить кнопку счетчика на торце

многофункционального подрулевого переключателя, когда на экране отображается

LH (левый)

информация автоматического счетчика. На информационной панели появится подтверждение о том, что данные о предыдущей
поездке добавлены, для добавления данных необходимо нажать и удерживать кнопку счетчика в течение 3 секунд. Информацию о
предыдущих поездках можно удалить, нажав и отпустив кнопку счетчика в автоматическом режиме. На информационном центре
появится подтверждение удаления данных предыдущей поездки; удержание кнопки счетчика в течение 3 секунд приведет к удалению
данных о предыдущей поездке.

Счетчики поездок А и В водитель может обнулять в любое время. Когда отображается необходимая информация о поездке, нажмите и
удерживайте кнопку счетчика в течение 3 секунд для удаления сохраненных данных о предыдущей поездке. Сброс счетчиков A или B
не влияет на прочую информацию о поездке, например, при сбросе счетчика A данные счетчика B сохраняются.

Температура наружного воздуха

Температура окружающего воздуха отображается в верхней части с

стороны TFT-дисплея. Температура может отображаться в

градусах Фаренгейта или Цельсия, эта настройка задается в главном меню панели приборов.

Если наружная температура опускается до 4°C (39°F) или ниже, индикация наружной температуры сопровождается янтарным значком
снежинки.

Сигнал температуры окружающего воздуха поступает от датчика температуры наружного воздуха, установленного в зеркале двери
пассажира. Сигналы датчика передаются в панель приборов по среднескоростной шине

от блока управления климат-контролем.

CAN

Информационная панель

Информационная панель расположена в центральной части TFT-дисплея. Другая информация, отображаемая в этой области, может
быть временно скрыта, чтобы освободить место для сообщения.

Range Rover Evoque. Руководство - часть 635
