Range Rover Evoque. Руководство - часть 632





14

13

12

11

10

9

8

7

6

5

4

3

2

1

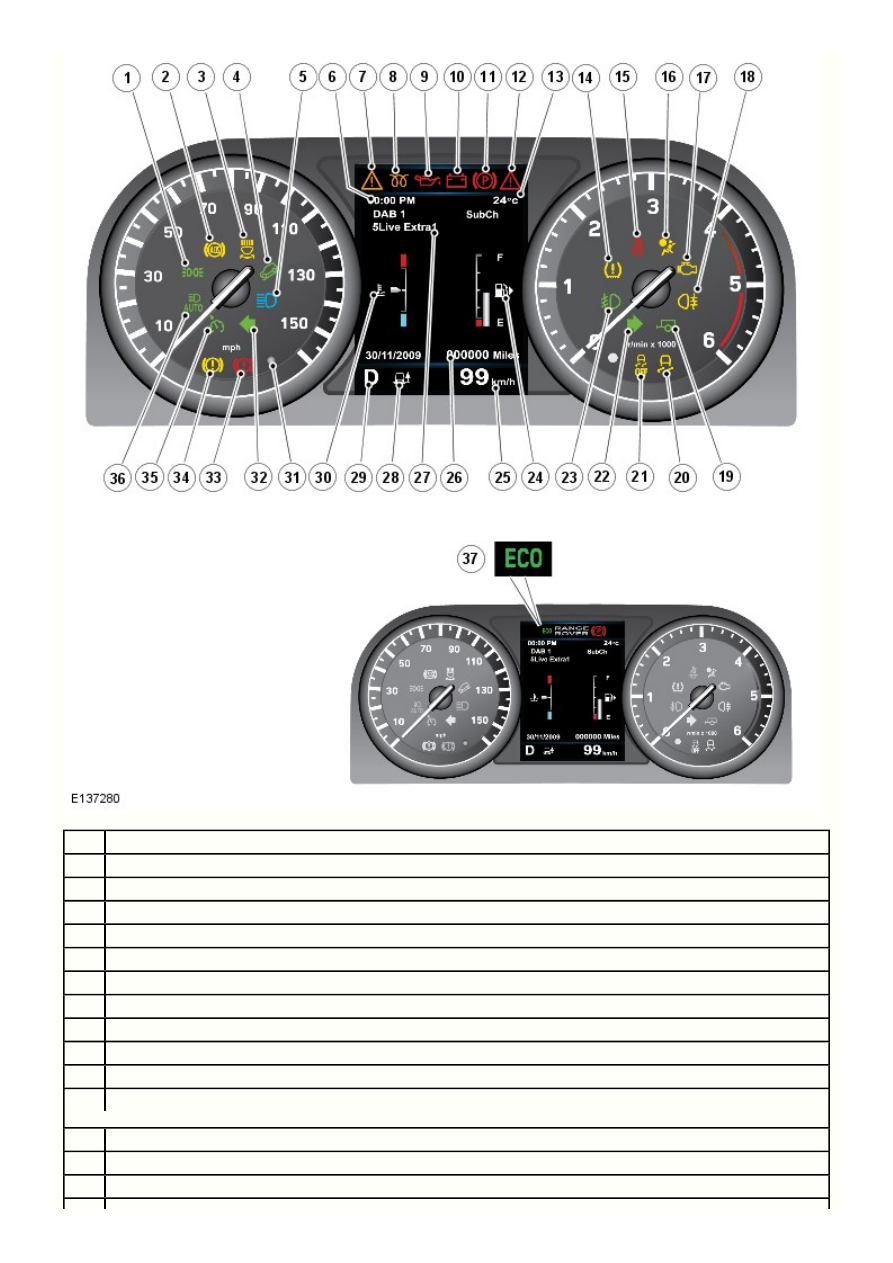

Поз.

Наименование

Контрольная лампа включения габаритных фонарей

Сигнализатор антиблокировочной системы тормозов (ABS)

Контрольная лампа адаптивной системы переднего освещения

Контрольная лампа системы управления движением под уклон (HDC) (не используется в автомобилях с передним приводом)

Сигнализатор дальнего света фар

Дисплей часов

Контрольная лампа общего предупреждения/информационного сообщения (янтарная)

Контрольная лампа свечей предпускового подогрева (только для моделей с дизельным двигателем)

Контрольная лампа аварийного давления масла

Контрольная лампа заряда аккумуляторной батареи

Контрольная лампа включения стояночного тормоза (символ отображается как "PARK" (СТОЯНКА) на автомобилях для стран
Северной Америки)

Контрольная лампа критического предупреждения (красная)

Дисплей наружной температуры

Контрольная лампа системы контроля давления в шинах (TPMS)

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

Контрольная лампа непристегнутого ремня безопасности

Контрольная лампа подушки безопасности/системы SRS

Контрольная лампа неисправности двигателя (MIL)

Контрольная лампа включенных задних противотуманных фар

Контрольная лампа указателей поворота прицепа

Контрольная лампа системы динамической стабилизации (DSC)

Контрольная лампа отключения системы динамической стабилизации (DSC)

Указатель правого поворота

Контрольная лампа включенных передних противотуманных фар

Указатель уровня топлива

Дисплей информации маршрутного компьютера

Одометр

Информационная панель

Индикатор режима Terrain Response (не используется в автомобилях с передним приводом)

Дисплей выбранной передачи

Указатель температуры охлаждающей жидкости двигателя

Светодиод (LED) охранной системы автомобиля

Указатель сигнала левого поворота

Контрольная лампа низкого уровня тормозной жидкости или неисправности электронной системы распределения тормозного
усилия (красная) (символ отображается как "BRAKE" (ТОРМОЗ) на автомобилях для стран Северной Америки)

Контрольная лампа износа тормозных колодок или неисправности системы помощи при экстренном торможении (EBA)
(янтарного цвета) (символ отображается как "BRAKE" (ТОРМОЗ) на автомобилях для стран Северной Америки)

Контрольная лампа включения круиз-контроля

Контрольная лампа системы автоматического включения дальнего света

Контрольная лампа включения "Старт/Стоп" (ECO)

АНАЛОГОВЫЕ ПРИБОРЫ

На панели приборов расположены перечисленные ниже аналоговые приборы:

Спидометр
Тахометр.

Управление спидометром и тахометром осуществляется шаговым электродвигателем. Шаговые двигатели обладают способностью
гасить колебания стрелок. При выключении зажигания стрелки обоих указателей возвращаются в нулевое положение.

Спидометр

Управление спидометром осуществляется с помощью прямоугольно-импульсных сигналов, которые генерируются, исходя из данных с
датчиков скорости колес и модуля

 . Сигнал поступает через

 на высокоскоростную шину

 .

ABS

ECM

CAN

Тахометр

Тахометр приводится в действие сигналом частоты вращения коленчатого вала двигателя, передаваемым по высокоскоростной шине

 с блока

 . Значение сигнала определяется по показаниям датчика

 .

CAN

ECM

CKP

ИНФОРМАЦИОННАЯ ПАНЕЛЬ

Обратитесь к процедуре: Information and Message Center (413-08, Описание и принцип действия).

СИГНАЛИЗАТОРЫ

Предупредительные сигнализаторы расположены в разных местах на щитке приборов. Индикаторы и сигнализаторы можно отнести к
двум группам: управляемые электронным блоком приборной панели и управляемые компьютерами (электронными блоками, модулями
управления) прочих систем автомобиля.

Индикаторы и сигнализаторы, управляемые контроллером приборной панели, активируются в соответствии с его собственным
программным обеспечением. Контроллер панели приборов управляет включением индикаторов и сигнализаторов при первичном
включении зажигания (с целью проверки их исправности), а также всех индикаторов и сигнализаторов, работа которых управляется
самой панелью приборов (например, сигнализатор минимального уровня топлива в баке).

Сигнализаторы и индикаторы с внешним управлением получают питание от соответствующего внешнего блока или включаются, когда
по шине поступает сообщение от модуля другой подсистемы

Некоторые индикаторы активируются внешней подсистемой, однако логика управления находится в панели приборов.

ДИАГНОСТИКА

Файл конфигурации автомобиля (CCF)

Файл конфигурации автомобиля (CCF) содержит все данные, касающиеся технических и маркетинговых характеристик автомобиля, в
том числе коды иммобилайзера, а также персональные настройки водителя. Эта информация хранится в

 и считывается щитком

CJB

приборов, позволяя ему определить, какие системы и компоненты установлены на автомобиль. Эти данные непрерывно передаются в
щиток приборов по среднескоростной шине

 . Щиток прибор также создает резервную копию CCF в своей внутренней памяти.

CAN

Если автомобиль модифицируется при обслуживании с отступлением от оригинальной фабричной спецификации, CCF также
потребует обновления с помощью одобренной диагностической системы. Изменения могут заключаться, например, в установке
нестандартных колес или аксессуаров, устанавливаемых дилером по заказу, если в них используется электрическая связь с системами
автомобиля (например, система помощи при парковке).

6.

5.

4.

3.

2.

1.

Приборный щиток - Приборный щиток

Диагностика и проверки

Принципы работы

Подробное описание работы щитка приборов содержится в соответствующем разделе "Описание и работа" руководства по ремонту. За
дополнительной информацией обратитесь к: Instrument Cluster (413-01 Instrument Cluster, Описание и принцип действия).

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

 . Подстановка блоков



ЗАПРЕЩЕНА

управления не гарантирует подтверждения неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и (или) в автомобиле, с которого снимаются блоки.

Примечания:

Если предполагается неисправность блока управления или элемента, и на автомобиль продолжают распространяться



гарантийные обязательства изготовителя, перед установкой нового блока/элемента обратитесь к руководству по гарантийной политике
и процедурам, или выясните, не требуется ли для замены предварительное разрешение согласно какой-либо действующей
специальной программе.

При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр с точностью до трех



десятичных разрядов и с действующим калибровочным сертификатом. При проверке сопротивления обязательно учитывайте
сопротивление проводов цифрового мультиметра.

Перед началом диагностических процедур с использованием тестов локализации неисправности проверьте и устраните



основные неисправности.

Убедитесь в обоснованности жалобы клиента

Проведите осмотр на предмет явных признаков повреждений и целостности системы

Включив зажигание, проверьте выходной звуковой сигнал динамиков, встроенных в щиток приборов, включая указатели

поворота (левый, правый) и контролируя наличие звуковой обратной связи (щелчков)

Наружный осмотр

Электрика

Плавкие предохранители
Жгуты проводов и электрические разъемы
Щиток приборов

Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к

последующим действиям устраните ее (если это возможно)

Если причина не очевидна при осмотре, проверьте признак неисправности и обратитесь к таблице признаков

неисправности, или проверьте на наличие кодов DTC и обратитесь к Указателю диагностических кодов неисправности (DTC)

Проверьте DDW на наличие открытых кампаний. Обратитесь к соответствующим бюллетеням и сообщениям SSM, имеющим

отношение к конкретной жалобе клиента, и выполните рекомендации при необходимости

Файл конфигурации автомобиля (CCF)

ПРЕДОСТЕРЕЖЕНИЕ: Если должен быть установлен новый щиток приборов, следует выполнить процедуру замены щитка



приборов, используя одобренную диагностическую систему. Это будет гарантировать правильную передачу данных CCF из
центральной электрораспределительной коробки (CJB) к щитку приборов, установленному на замену. Если автомобиль
модифицируется при обслуживании с отступлением от оригинальной фабричной спецификации, CCF также потребует обновления с
помощью одобренной диагностической системы. Это может включать установку дилером нестандартных колес и/ или шин и опционных
дополнительных аксессуаров с электрическим интерфейсом, типа системы управления дистанцией парковки.

CCF содержит все соответствующие данные о спецификации и продажном состоянии соответствующего автомобиля, кодах
иммобилизации и персональных настройках водителя. Эта информация хранится в CJB, блоке управления двигателем (ECM) и щитке
приборов, позволяя каждому блоку системы обнаруживать, какие системы и элементы установлены на автомобиль. Информация
постоянно передается между этими тремя блоками системы, обеспечивая непрерывное дублирование данных между блоками.
