Range Rover Evoque. Руководство - часть 626

7

6

5

4

3

2

1

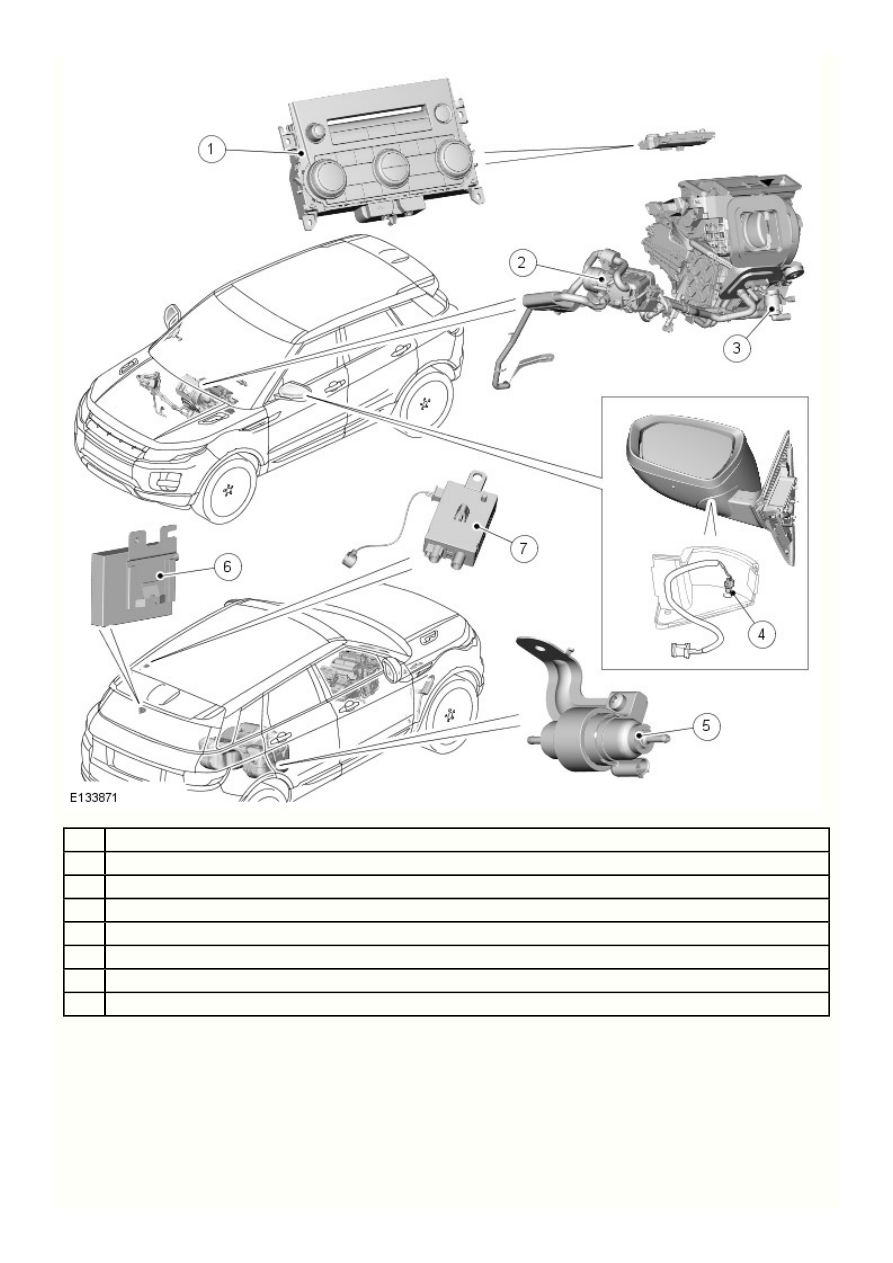

Поз.

Наименование

Модуль

ATC

Дополнительный обогреватель, работающий на топливе (FFBH)

Вспомогательный насос охлаждающей жидкости

Датчик температуры окружающего воздуха

Вспомогательный топливный насос

Приемник FFBH

Устройство согласования антенны FFBH

Дополнительный климат-контроль - Вспомогательный топливный обогреватель AWD  -
Обзор

Описание и принцип действия

ОБЗОР

ПРИМЕЧАНИЕ: Если FFBH не установлен, вспомогательный насос охлаждающей жидкости также не устанавливается (начиная с



VIN 631090).

Дополнительный обогреватель, работающий на топливе (FFBH), имеет номинальную мощность 5 кВт и компенсирует относительно
низкую температуру охлаждающей жидкости, характерную для дизельных двигателей. Блок установлен за брызговиком переднего

RH

 крыла. Он обогревает поток охлаждающей жидкости двигателя на выходе радиатора обогревателя.

(правый)

Работой FFBH управляет блок

 через среднескоростную шину

ATC (автоматический климат-контроль)

CAN (протокол передачи данных)

. На работу FFBH влияет:

температура наружного воздуха;
температура охлаждающей жидкости двигателя.

FFBH работает при температуре наружного воздуха ниже 5°C (41°F) и отключается, если температура наружного воздуха достигает
8°C (46°F). Работа дополнительного отопителя, работающего на топливе, также может быть запрещена, если уровень топлива
опускается ниже заданного.

Дополнительный климат-контроль - Вспомогательный топливный обогреватель AWD  -
Работа системы и описание ее составных частей

Описание и принцип действия

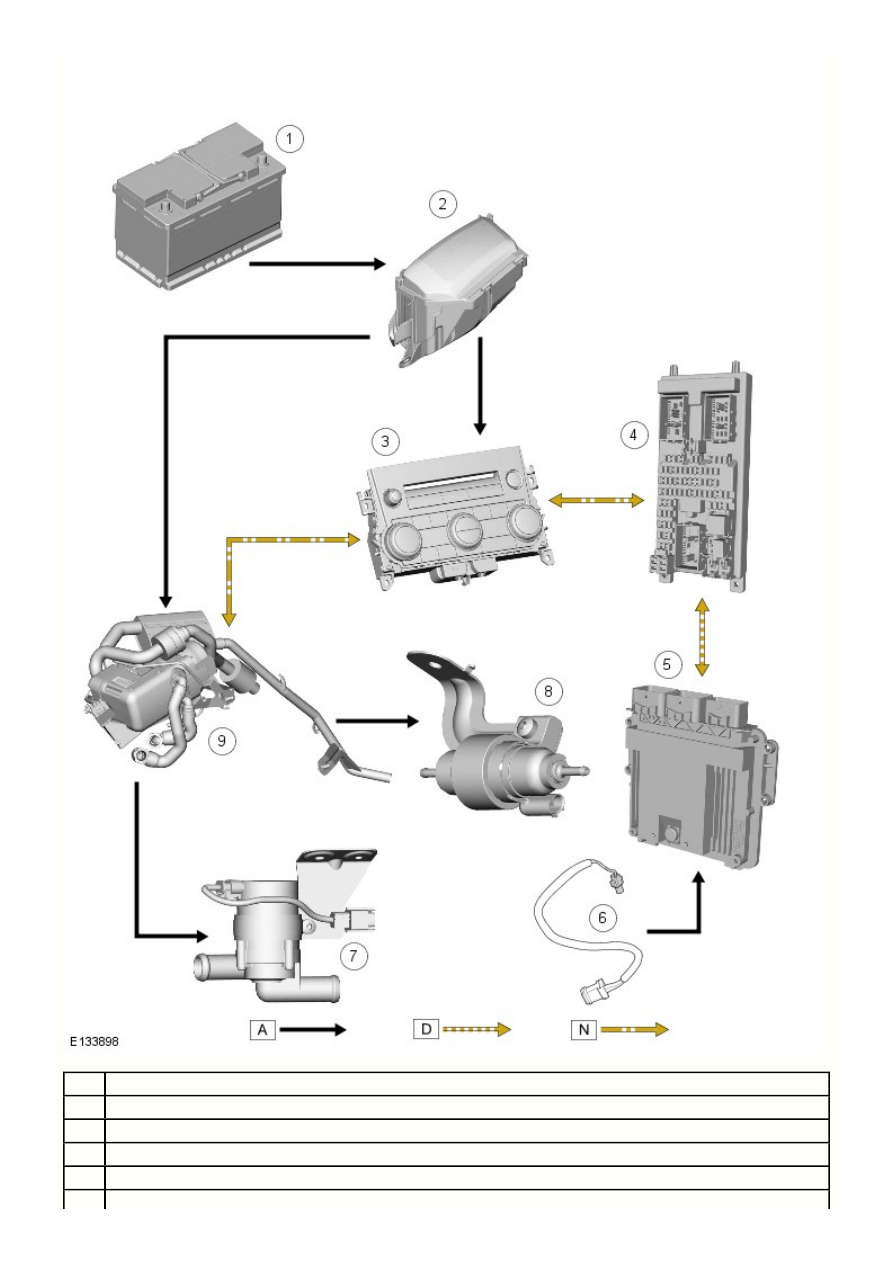

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = проводное соединение;   = высокоскоростная шина

 ;   = радиочастотная



A

D

CAN (протокол передачи данных)

F

передача;   = среднескоростная шина

 ;   = коаксиальный кабель;

 = шина Webasto "W"

N

CAN

T

AA

СХЕМА УПРАВЛЕНИЯ: АВТОМОБИЛИ БЕЗ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ FFBH

4

3

2

1

Поз.

Наименование

Аккумуляторная батарея

BJB (электрораспределительная коробка аккумулятора)

ATC (автоматический климат-контроль)

CJB (центральная электрораспределительная коробка)
