Дополнительный климат-контроль - Вспомогательный электрический обогреватель   -
Обзор

Описание и принцип действия

КРАТКИЕ СВЕДЕНИЯ

По причине большего времени прогрева дизельного двигателя для повышения производительности обогревателя можно установить
дополнительный электрообогреватель. Дополнительный электрообогреватель нагревает воздух на выходе обогревателя.
Дополнительный электрообогреватель состоит из терморезисторных элементов с керамическим покрытием и микроконтроллера.
Запрос на включение дополнительного электрообогревателя подается блоком

 . Этот запрос

ATC (автоматический климат-контроль)

передается в

 по среднескоростной шине

 .

CJB (центральная электрораспределительная коробка)

CAN (протокол передачи данных)

 воспринимает этот запрос и передает сигнал

 на дополнительный электрообогреватель.

CJB

PWM (широтно-импульсная модуляция)

Длительность импульсов, передаваемых

 , пропорциональна количеству требуемого тепла.

CJB

Количество требуемого тепла, запрашиваемого

 , основывается на:

ATC

температуре наружного воздуха;

ECT (температура охлаждающей жидкости двигателя)

запросе на обогрев.

ПРИМЕЧАНИЕ: Для работы дополнительного электрообогревателя также требуется минимальная частота оборотов



электродвигателя вентилятора.

Максимальная мощность дополнительного электрообогревателя составляет 1,25 кВт. Если функция управления потреблением
электроэнергии действует, производительность дополнительного электрообогревателя снижается.

4

3

2

1

Поз.

Дополнительный климат-контроль - Вспомогательный электрический обогреватель   -
Работа системы и описание ее составных частей

Описание и принцип действия

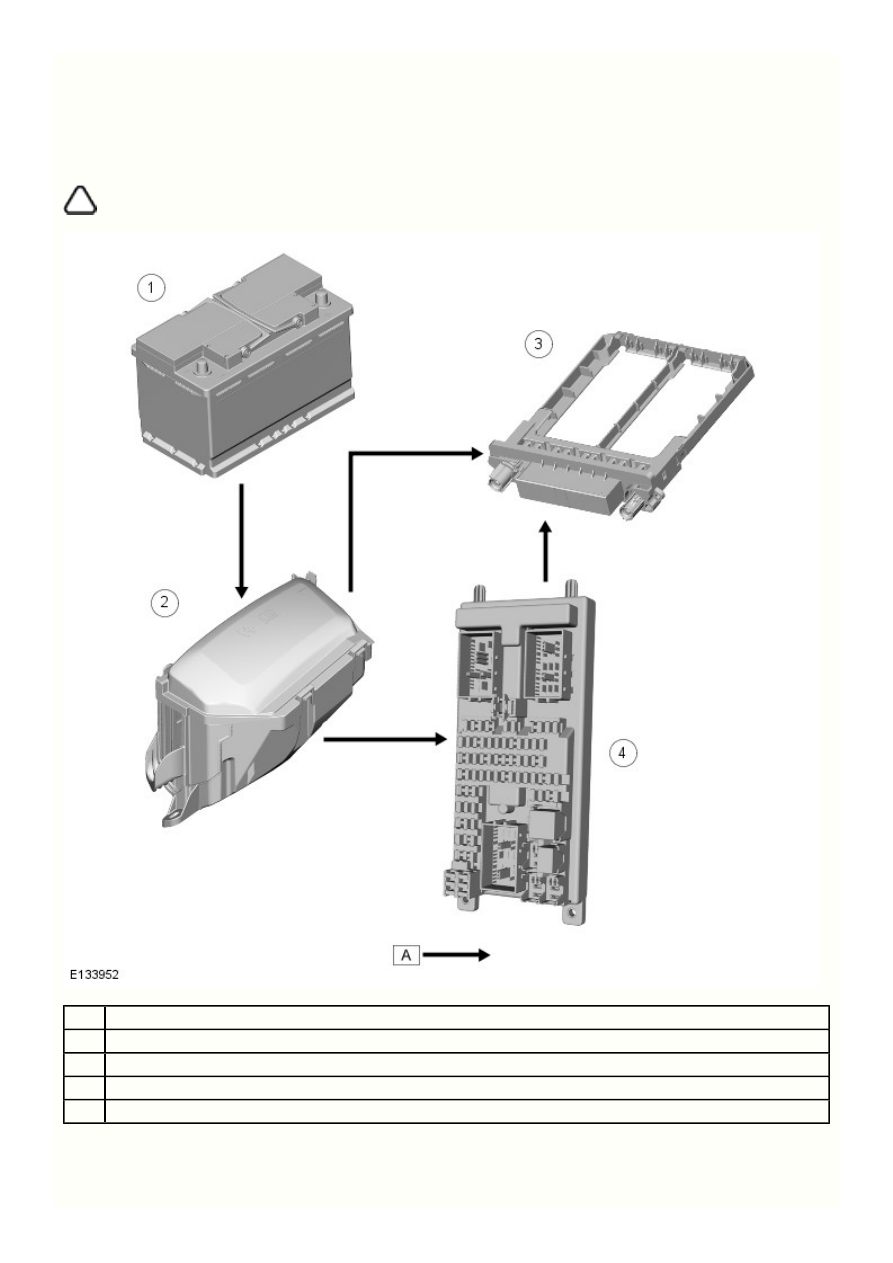

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = проводное соединение;



A

Наименование

Аккумуляторная батарея

BJB (электрораспределительная коробка аккумулятора)

Нагреватель

PTC (положительный температурный коэффициент)

CJB (центральная электрораспределительная коробка)

Работа системы

Общие сведения

Работой дополнительного электрообогревателя управляет

 , который обменивается данными по

ATC (автоматический климат-контроль)

шине

 с микроконтроллером в дополнительном обогревателе. Температура, запрашиваемая

LIN (протокол передачи данных LIN)

блоком

 основана на:

ATC

температуре окружающего воздуха;
температуре охлаждающей жидкости двигателя;
значениях температуры, выбранных на встроенной панели управления.

Чтобы использовать дополнительный электрообогреватель, необходимо включить вентилятор.

Если функция управления потреблением электроэнергии действует, производительность дополнительного электрообогревателя
снижается. Дополнительные сведения см.:
Обратитесь к процедуре: Electronic Engine Controls (303-14A, Описание и принцип действия).

Наименование элемента

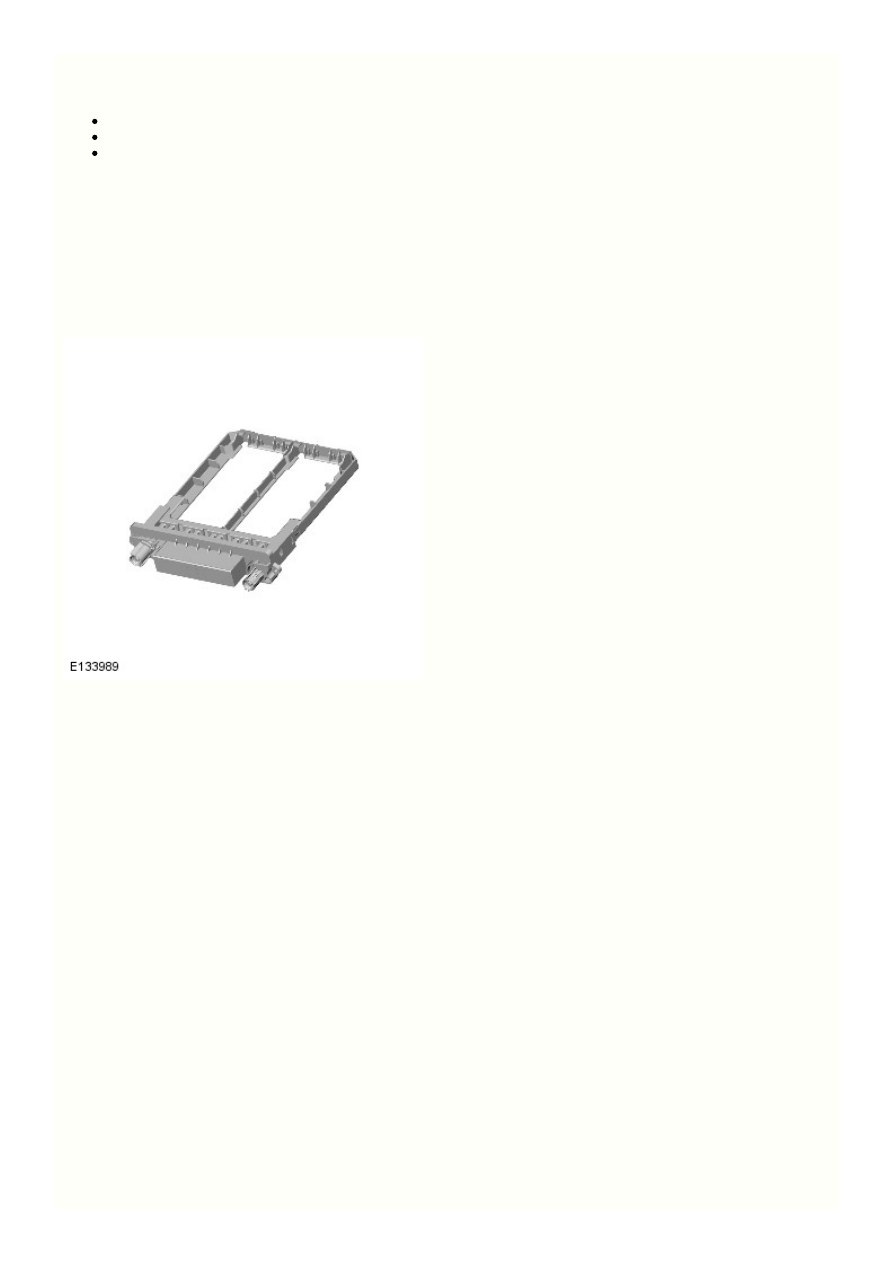

Дополнительный электрообогреватель

Дополнительный электрообогреватель установлен в узле обогревателя со стороны выпуска радиатора обогревателя. Он состоит из
терморезисторных элементов с керамическим покрытием, имеет номинальную мощность 1,25 кВт и оснащен микроконтроллером.
Электропитание дополнительного электрообогревателя обеспечивается

 через предохранитель Megafuse номиналом 100 А.

BJB

5

4

3

2

1

Поз.

Дополнительный климат-контроль - Вспомогательный топливный обогреватель AWD  -
Расположение компонентов

Описание и принцип действия

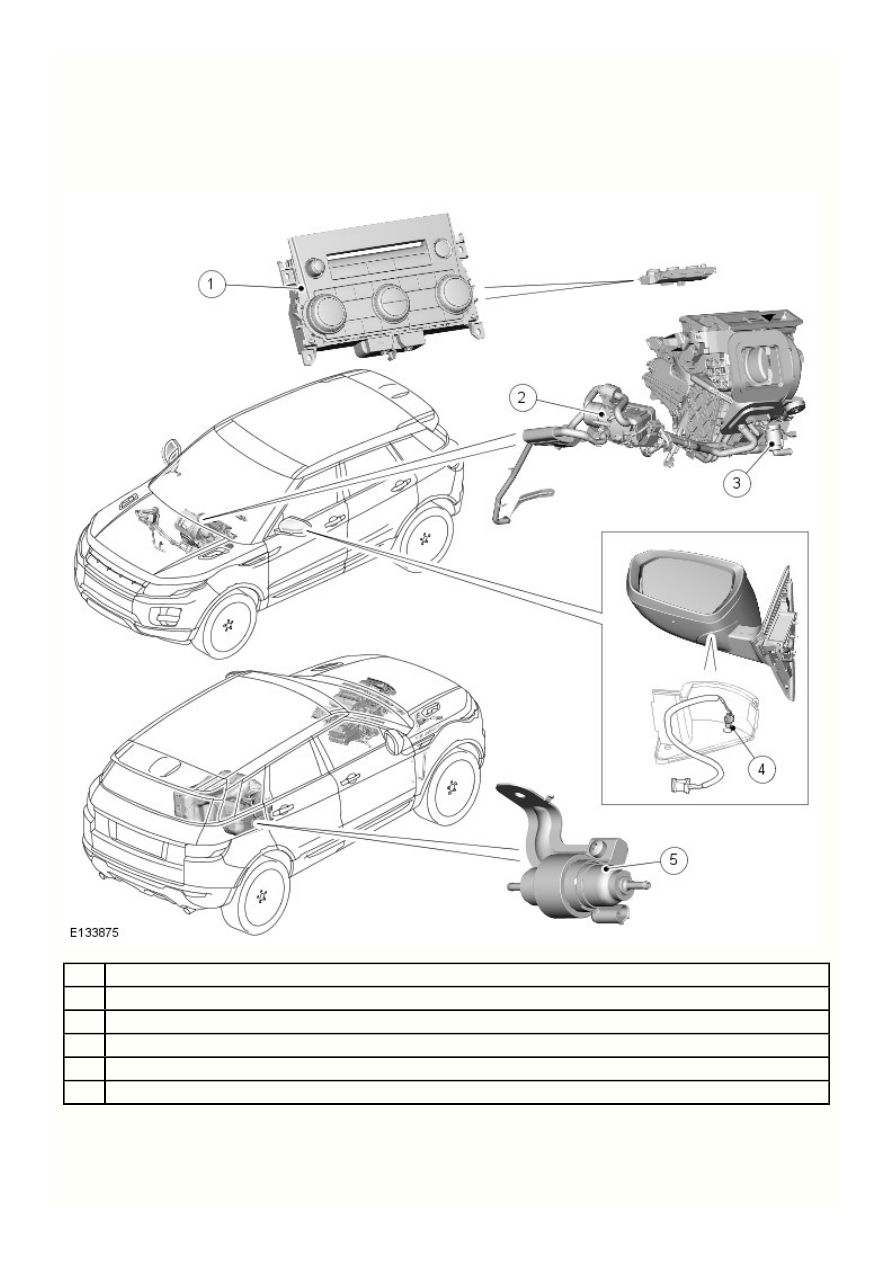

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ: АВТОМОБИЛИ БЕЗ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ FFBH

Наименование

Модуль

ATC (автоматический климат-контроль)

Дополнительный обогреватель, работающий на топливе (FFBH)

Вспомогательный насос охлаждающей жидкости

Датчик температуры окружающего воздуха

Вспомогательный топливный насос

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ: АВТОМОБИЛИ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ FFBH
