Range Rover Evoque. Руководство - часть 614





Управление микроклиматом - Распределение и очистка воздуха   - Работа системы и
описание ее составных частей

Описание и принцип действия

Работа системы

Обратитесь к процедуре: Air Distribution and Filtering (412-01, Описание и принцип действия) / Air Distribution and Filtering (412-01,
Описание и принцип действия).

Наименование элемента

ВОЗДУХОВОДЫ

Воздух, поступающий от отопителя, распределяется по воздуховодам к различным вентиляционным дефлекторам в панели приборов и
к задней части автомобиля.

Воздуховод подачи воздуха на уровне лица/обдува бокового стекла и воздуховод обдува ветрового стекла являются частью узла
панели приборов.

Воздуховоды в нишах для ног фиксируются защелками на боковине узла отопителя и крепятся к поперечной балке одним винтом.
Воздуховоды в передних нишах для ног служат также опорами для ламп подсветки ниш.

Воздуховоды в задней части салона также фиксируются защелками на узле отопителя. Все воздуховоды проложены под ковровым
покрытием и закреплены на полу автомобиля одним винтом, расположенным под передним сиденьем.

ВОЗДУШНЫЕ ЗАСЛОНКИ И ДЕФЛЕКТОРЫ

Вентиляционные решётки позволяют пассажирам автомобиля регулировать расход и направление воздуха, поступающего из
воздуховодов. На панели приборов расположено четыре вентиляционные решетки: по одной на концах панели приборов и две: в
центре.

Нерегулируемые дефлекторы: это воздуховоды с фиксированным выходом. На панели приборов находятся четыре нерегулируемых
воздушных дефлектора; по одному установлено в облицовке обеих стоек А и два установлено вдоль верхнего края, под ветровым
стеклом.

ВОЗДУШНЫЙ ФИЛЬТР САЛОНА

Фильтр очистки воздуха в салоне расположен под панелью приборов со стороны пассажира, в корпусе узла отопителя. Этот фильтр
очищает воздух, поступающий в отопитель, от запахов и мелких частиц, в том числе от пыльцы.

4.

3.

2.

1.

Управление микроклиматом - Муфта компрессора системы кондиционирования воздуха
(A/C) Дизельный двигатель TD4 2.2L

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Обратитесь к процедуре: Engine Undershield (501-02, Снятие и

установка).

Обратитесь к процедуре: Accessory Drive Belt (303-05A, Снятие и

установка).

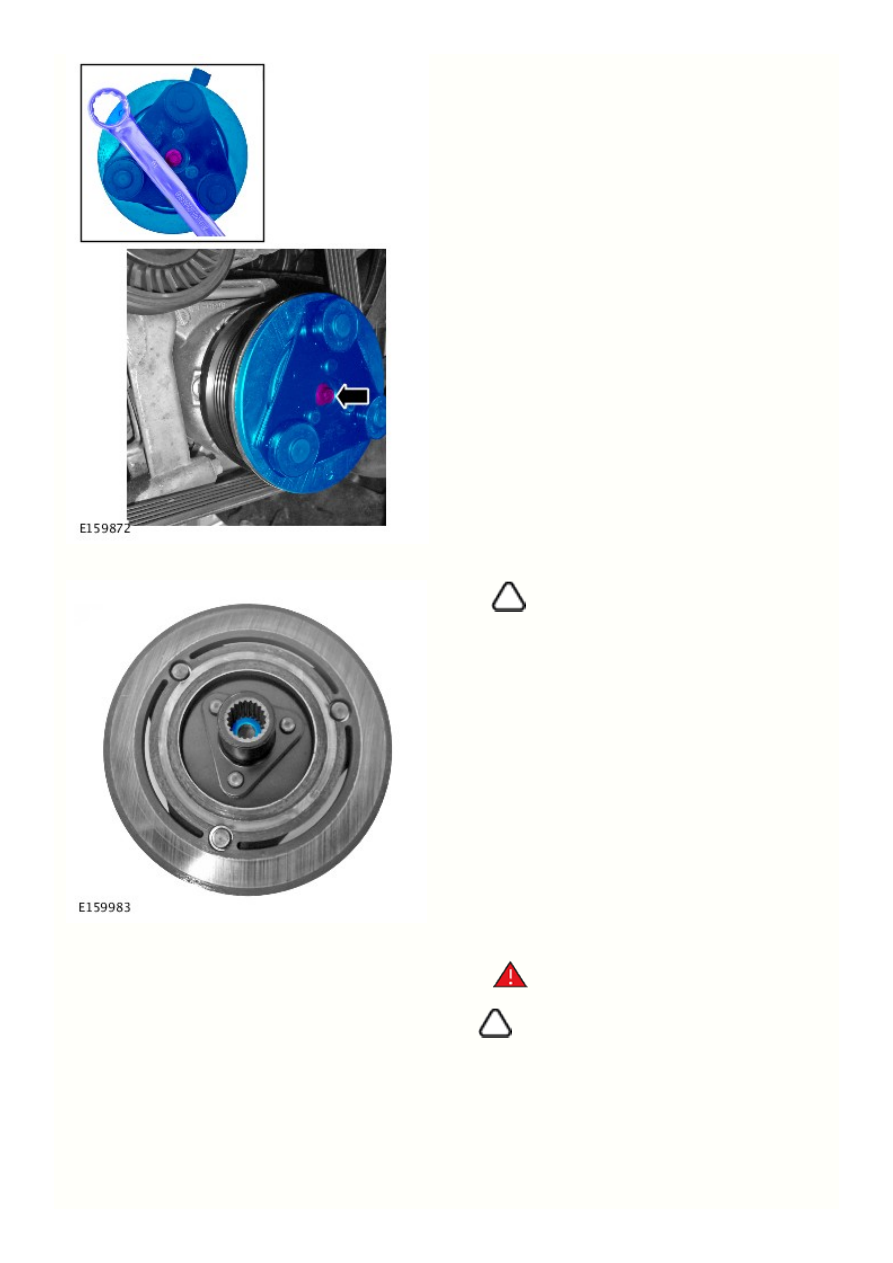

Примечания:

С помощью подходящего инструмента удерживайте



шкив неподвижным.

Утилизируйте болт.





Момент затяжки:

14 Nm

6.

5.

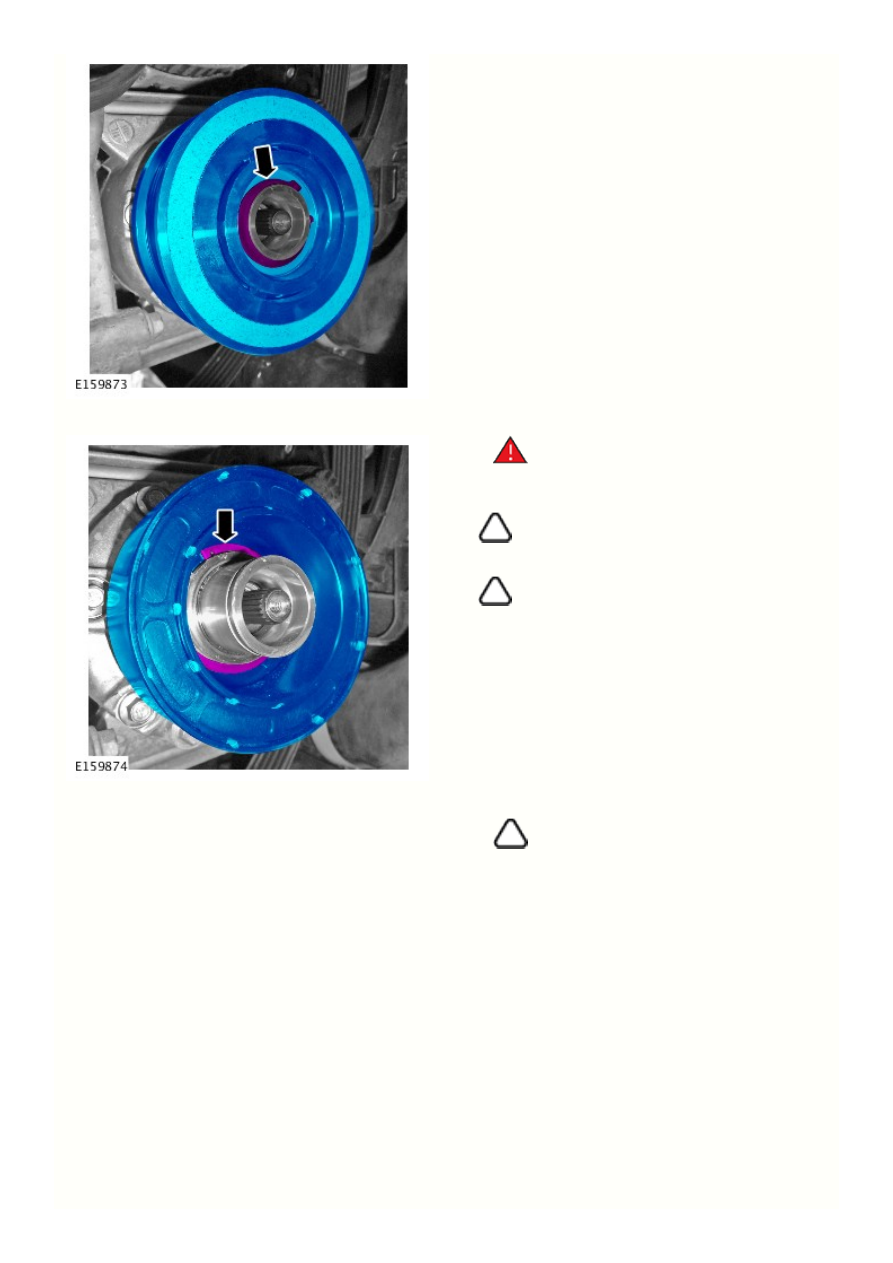

ПРИМЕЧАНИЕ: Утилизируйте прокладку.



ПРЕДУПРЕЖДЕНИЕ: Используйте защитные очки.



ПРИМЕЧАНИЕ: Утилизируйте фиксатор.



8.

7.

ПРЕДУПРЕЖДЕНИЕ: Используйте защитные очки.



Примечания:

Отметьте установочное положение элемента перед



снятием.

Утилизируйте фиксатор.



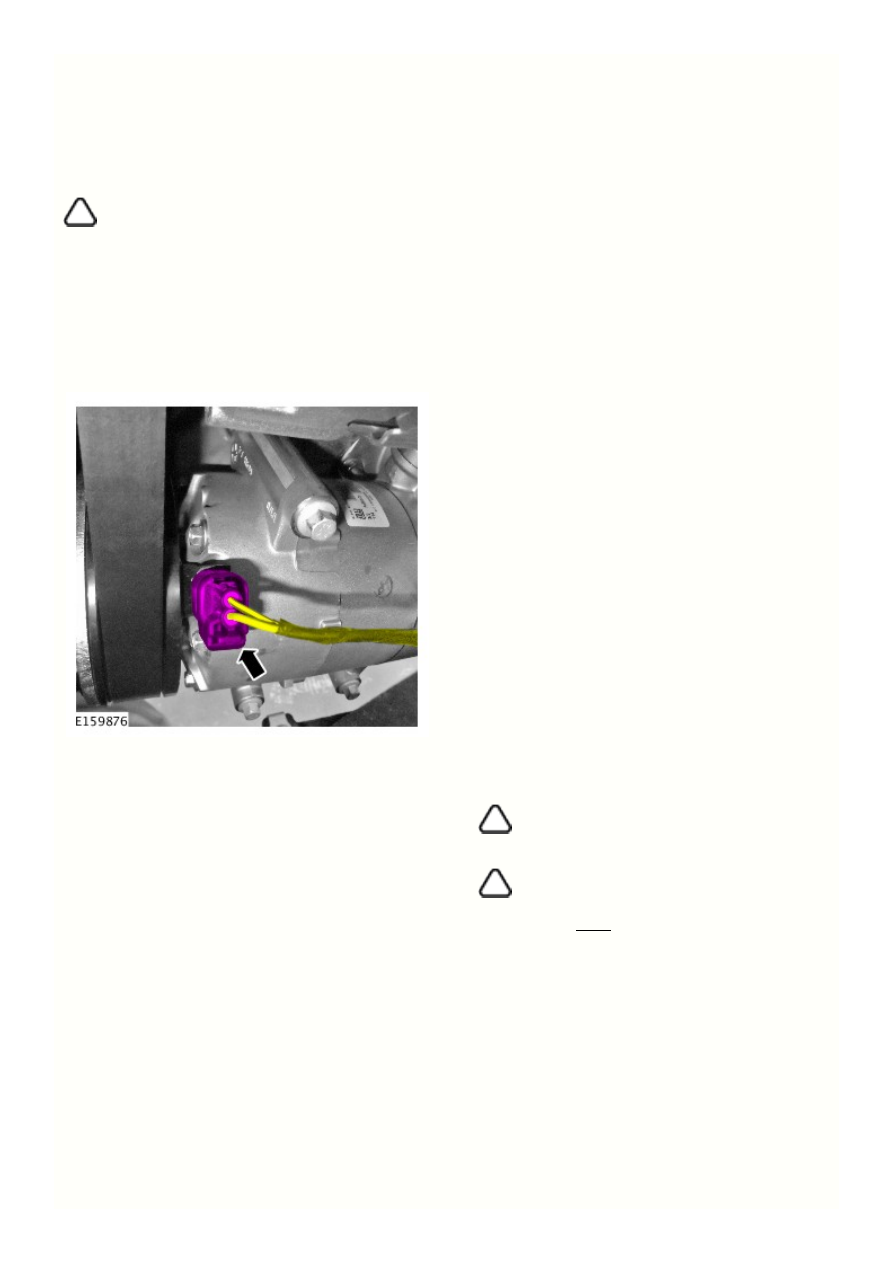

ПРИМЕЧАНИЕ: Отметьте установочное положение



элемента перед снятием.
