Range Rover Evoque. Руководство - часть 611

2.

1.

3.

2.

1.

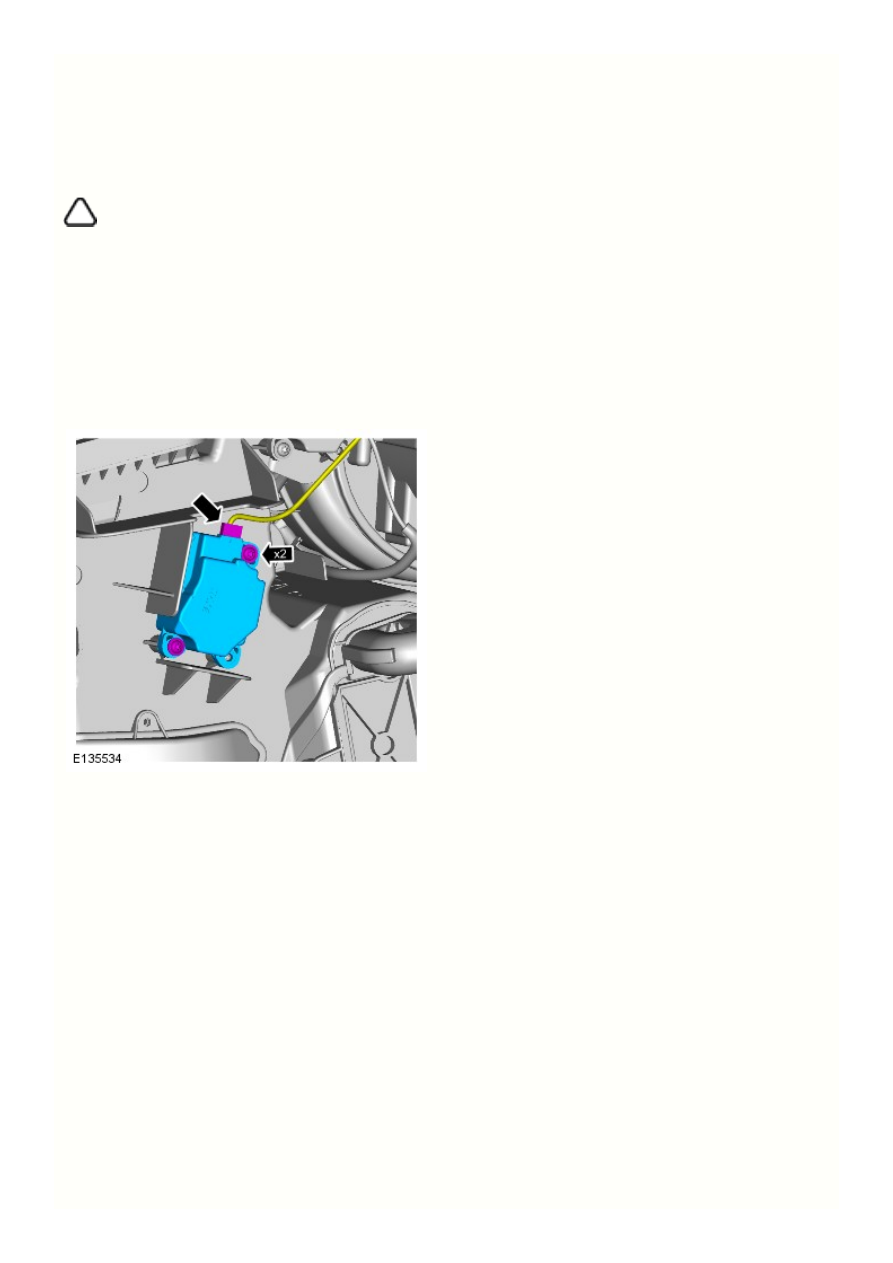

Управление микроклиматом - Исполнительный механизм смесительной заслонки системы
регулирования температуры (а/м с левым расположением органов управления)

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Переведите систему SRS в безопасный режим.

Обратитесь к процедуре: Standard Workshop Practices (100-00, Описание и
принцип действия).

Обратитесь к процедуре: Heater Core and Evaporator Core Housing

(412-01, Снятие и установка).

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

Если установлен новый элемент, сконфигурируйте его с помощью

диагностического оборудования, одобренного компанией Land Rover.

4.

3.

2.

1.

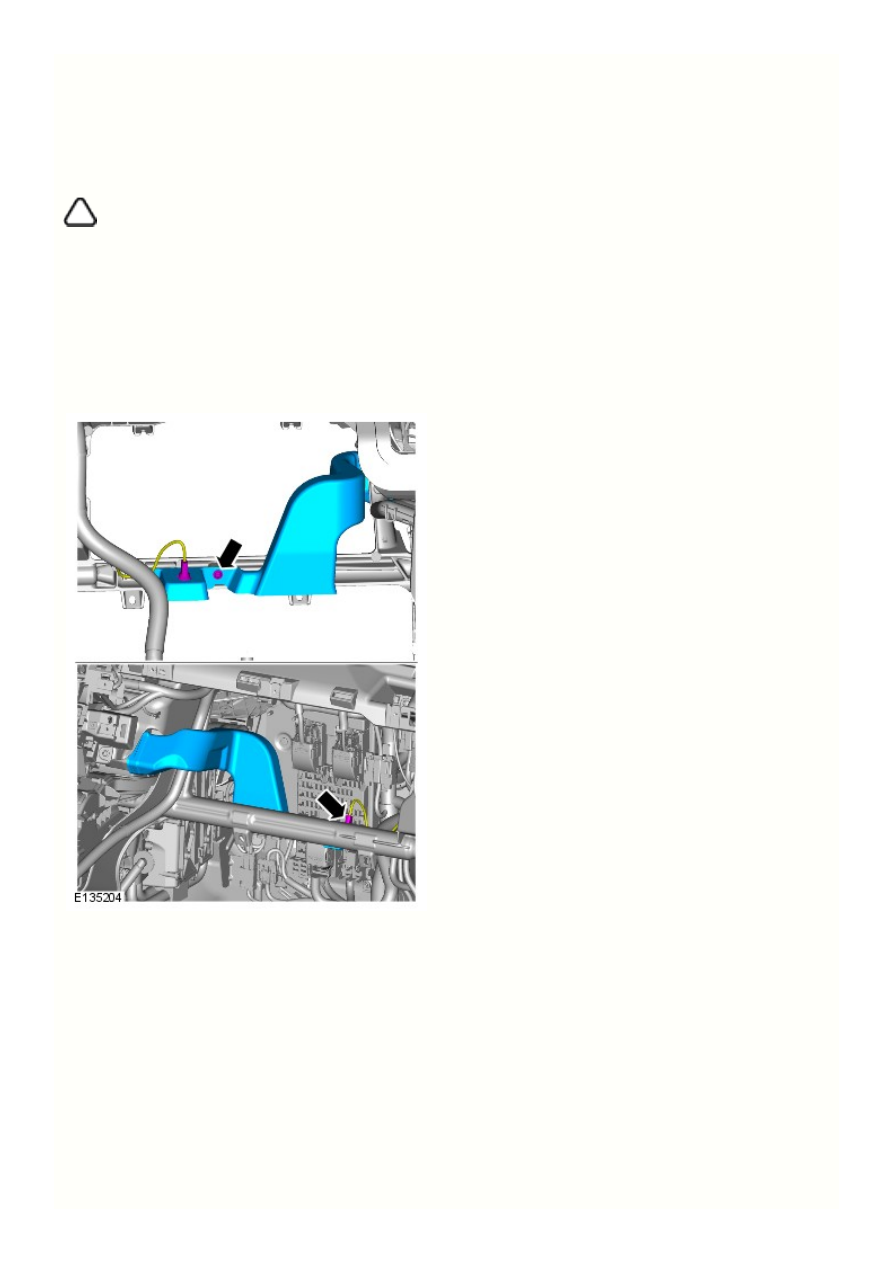

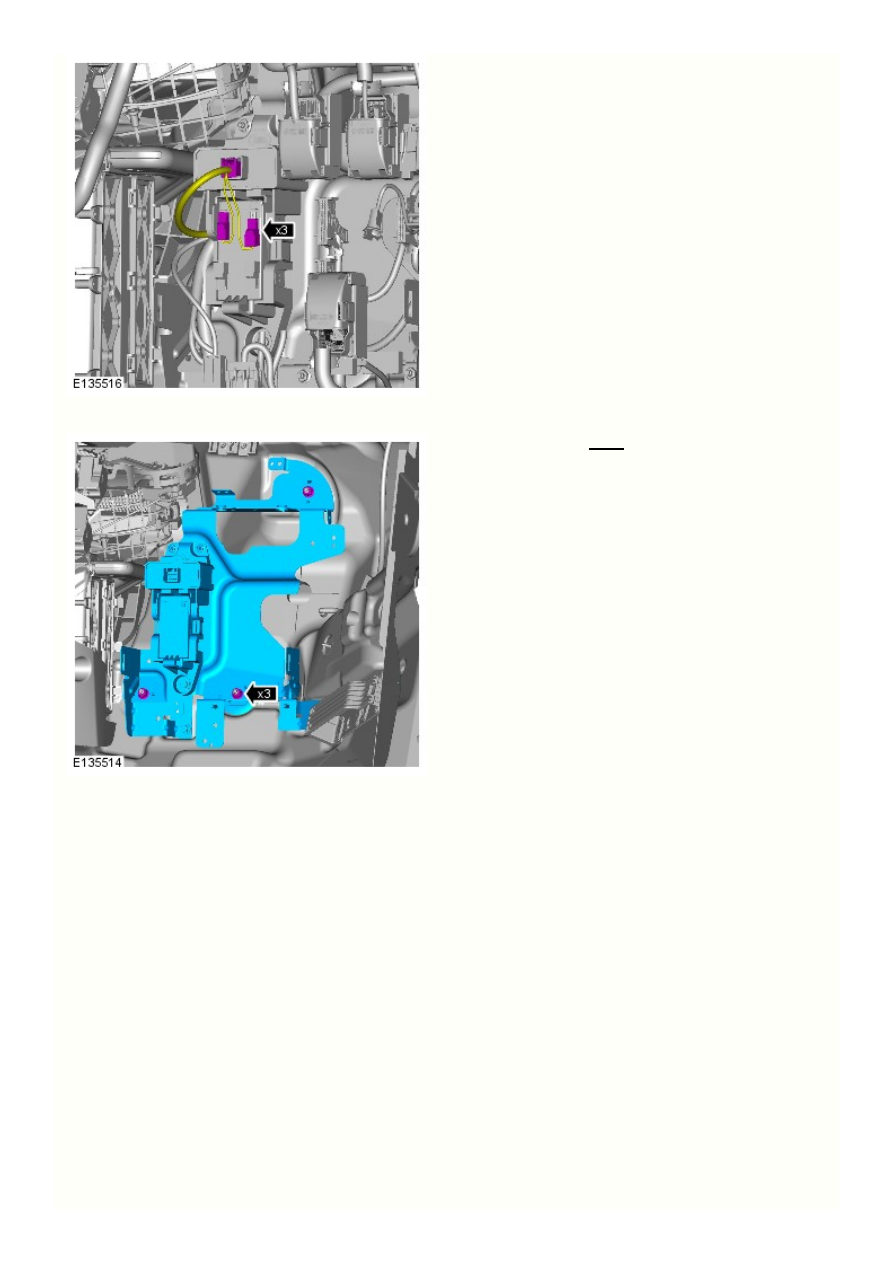

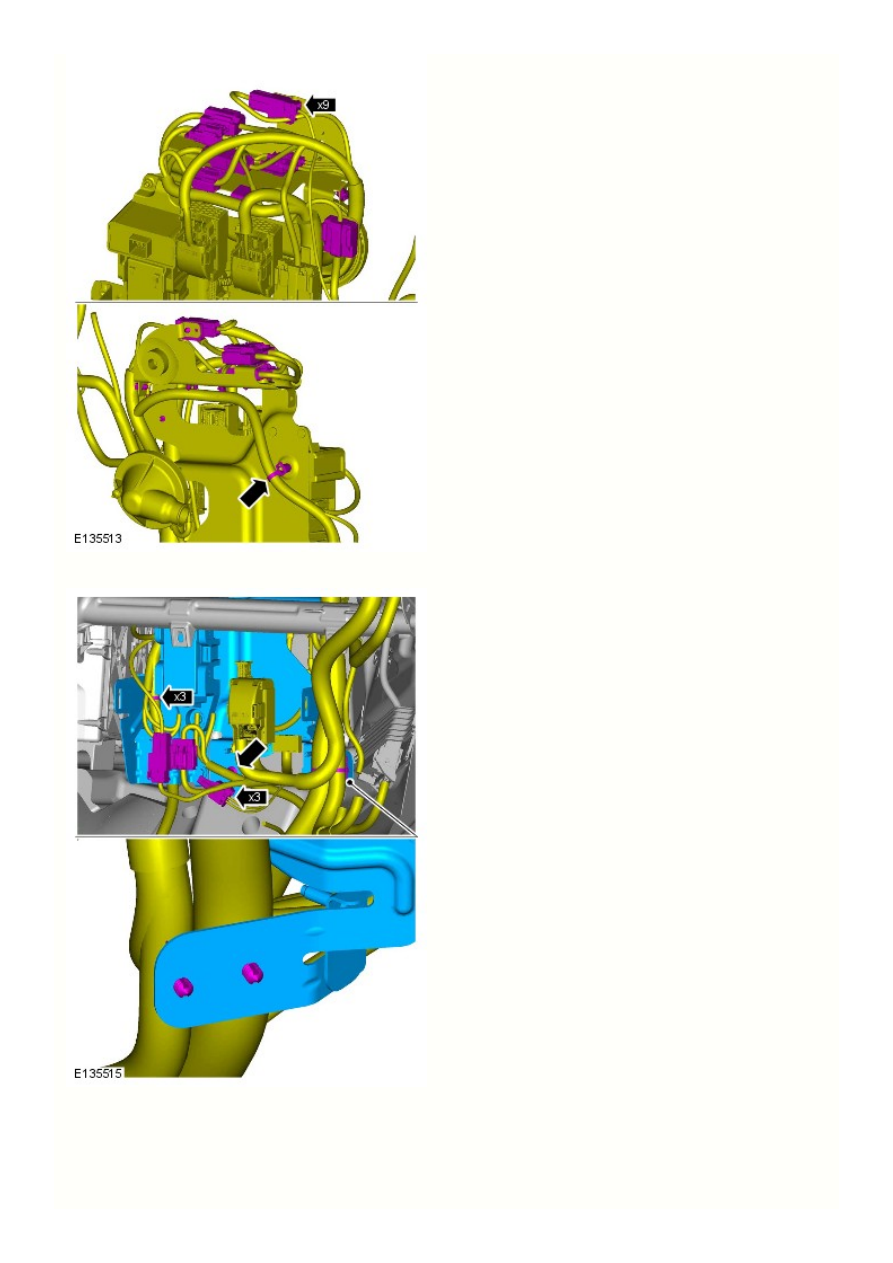

Управление микроклиматом - Исполнительный механизм привода заслонки, подающей
нагретый воздух к стеклам LHD AWD/LHD FWD

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Glove Compartment (501-12, Снятие и

установка).

6.

5.



Момент затяжки:

10 Nm

8.

7.
