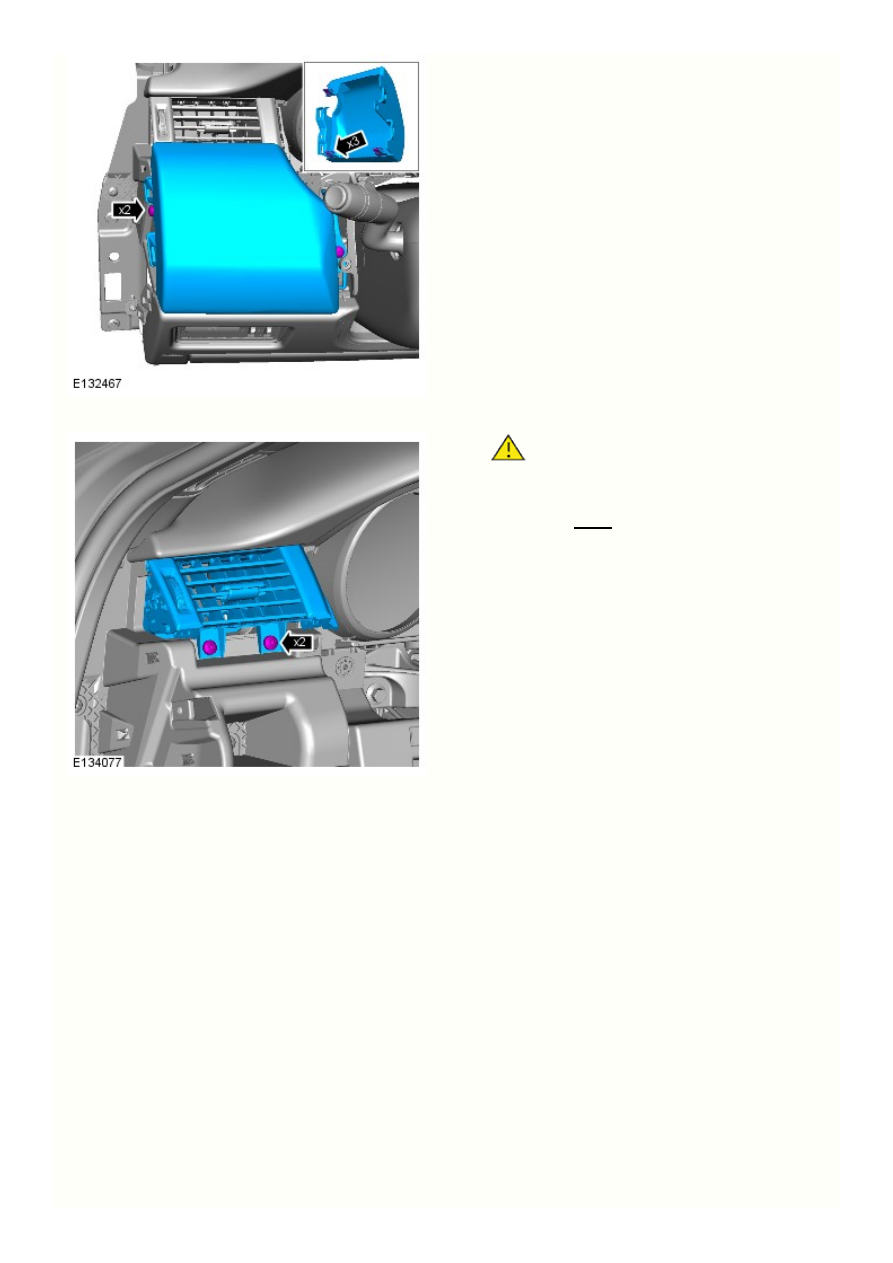

ПРЕДОСТЕРЕЖЕНИЕ: Следует проявлять



осторожность, чтобы не повредить внутренние компоненты
вентиляционного дефлектора со стороны водителя.



Момент затяжки:

1,5 Nm

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

6

5

4

3

2

1

Поз.

Управление микроклиматом - Распределение и очистка воздуха   - Расположение
компонентов

Описание и принцип действия

ПРИМЕЧАНИЕ: Показано для варианта с правосторонним управлением, для варианта с левосторонним управлением



аналогично

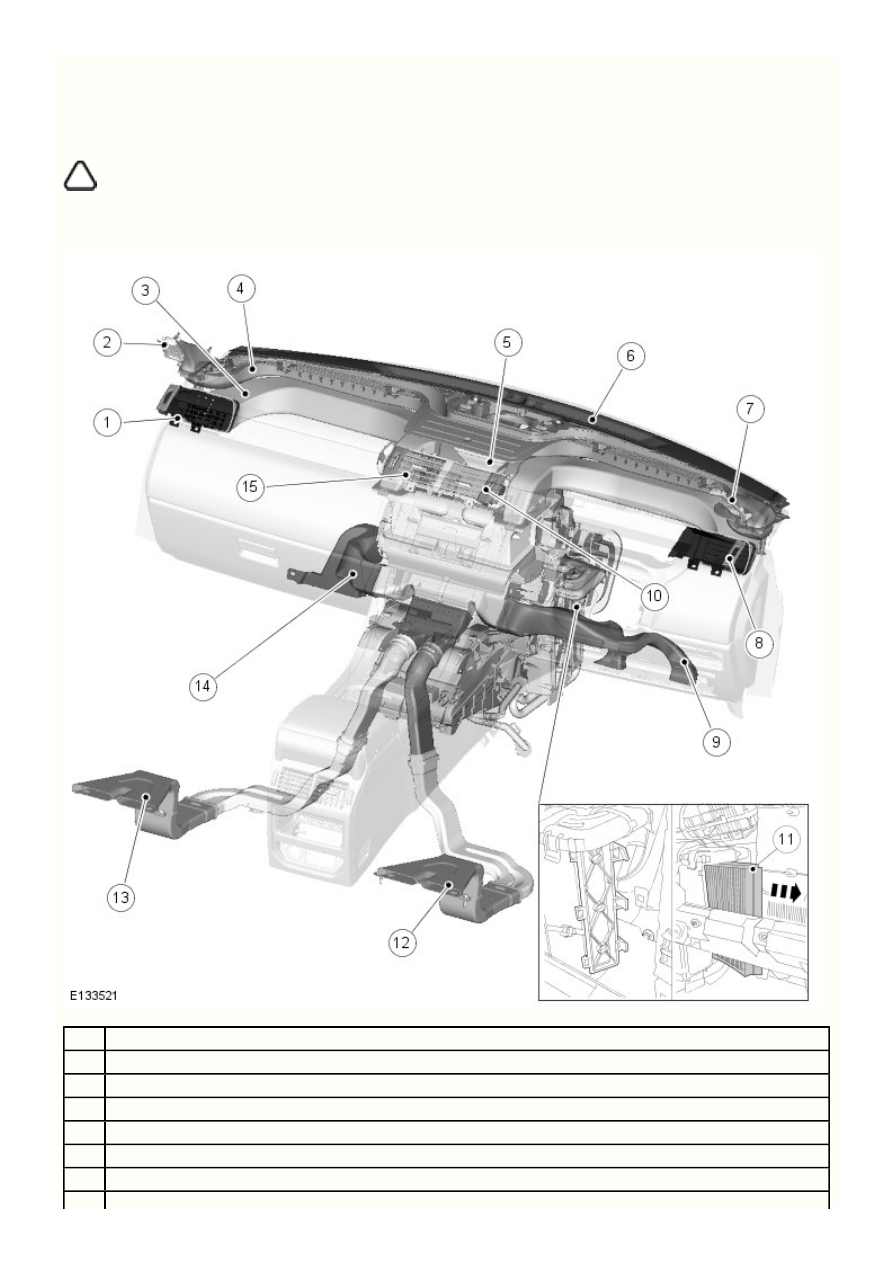

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Наименование

Дефлектор подачи воздуха на уровне лица/к боковому окну со стороны пассажира

Заслонка бокового окна

Воздуховод подачи воздуха на уровне лица

Воздуховод обдува бокового стекла

Воздуховод подачи воздуха к лобовому стеклу

Заслонка подачи воздуха к ветровому стеклу

15

14

13

12

11

10

9

8

7

Заслонка бокового окна

Дефлектор подачи воздуха на уровне лица/к боковому стеклу со стороны водителя

Воздуховод ниши для ног со стороны водителя

Центральный дефлектор на панели приборов

Воздушный фильтр салона

 воздуховод задней части салона

RH (правый)

 воздуховод задней части салона

LH (левый)

Воздуховод ниши для ног со стороны пассажира

Центральный дефлектор на панели приборов

2.

1.

Управление микроклиматом - Противопыльцовый фильтр

Снятие и установка

Снятие

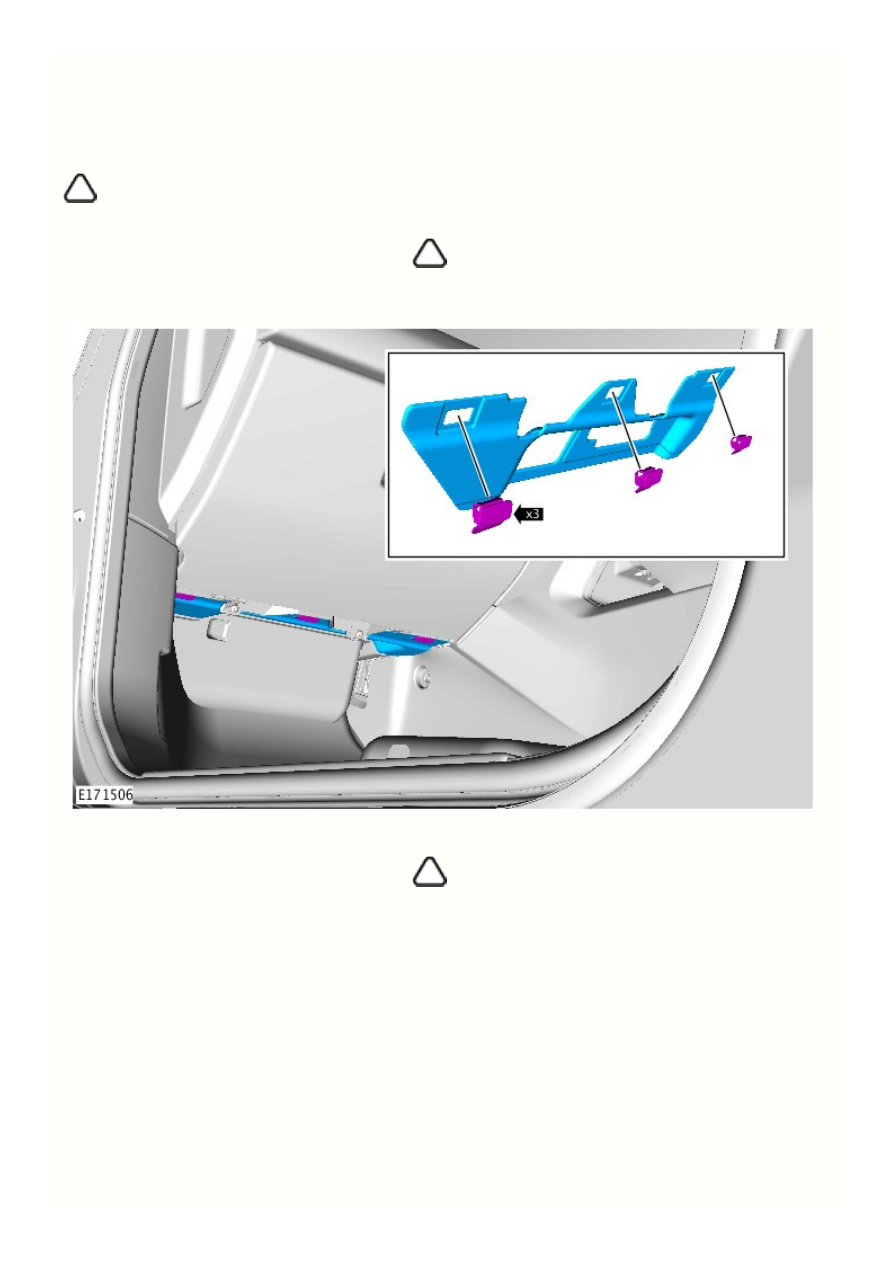

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



ПРИМЕЧАНИЕ: На рисунке автомобиль с RHD, на автомобиле с



LHD выглядит аналогично.

ПРИМЕЧАНИЕ: На рисунке автомобиль с RHD, на автомобиле с



LHD выглядит аналогично.
