Система свечей подогрева - Дизельный двигатель TD4 2.2L -

Моменты затяжки

Описание

Nm

lb-ft

Свечи предпускового подогрева

10

7

Модуль свечей накаливания

10

7

4

3

2

1

Поз.

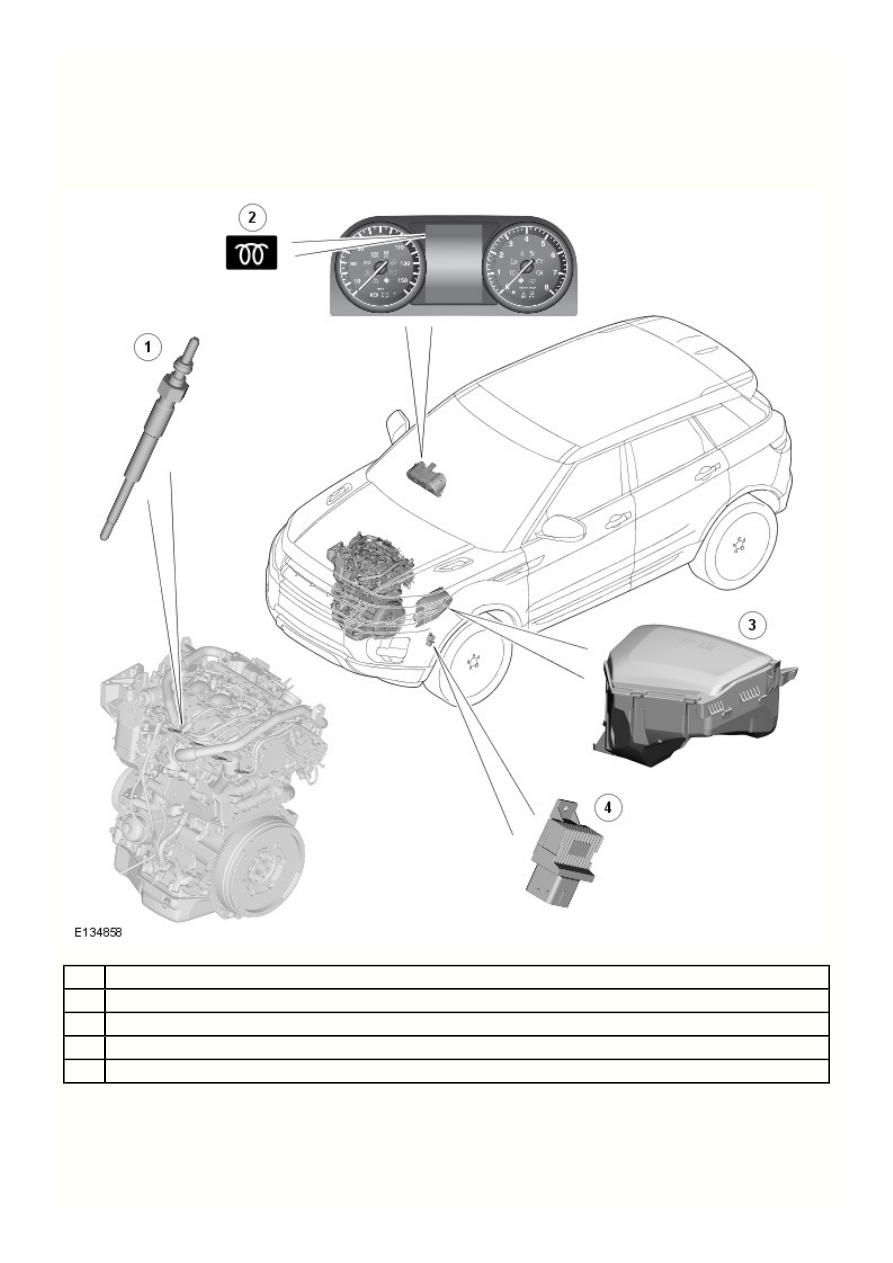

Система свечей подогрева - Дизельный двигатель TD4 2.2L - Система свечей подогрева
- Расположение компонентов

Описание и принцип действия

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Наименование

Свечи предпускового подогрева

Сигнализатор свечей накаливания

BJB (электрораспределительная коробка аккумулятора)

Блок управления свечами подогрева

Система свечей подогрева - Дизельный двигатель TD4 2.2L - Система свечей подогрева
- Обзор

Описание и принцип действия

Для записей

КРАТКИЕ СВЕДЕНИЯ

Свеча накаливания устанавливается на впуске каждого цилиндра для подогрева камер сгорания до и во время проворачивания
коленчатого вала. Это облегчает запуск холодного двигателя, снижает токсичность выбросов и шум при работе холодного двигателя в
режиме холостого хода.

Блок управления свечами накаливания подает питание на каждую свечу отдельно. Блок управления свечами накаливания выполняет
также функции диагностики отдельных свечей накаливания и передает статус диагностики с выходным сигналом в

ECM (модуль

 . Уровень мощности, подаваемой на свечи накаливания блоком управления определяется по входному

управления двигателем)

сигналу от

 .

ECM

Каждая свеча накаливания заземлена через крепление в головке блока цилиндров. Работой реле свечей накаливания управляет блок

 , который также контролирует световой индикатор свечей накаливания на панели приборов.

ECM

Низковольтные металлические свечи накаливания. На конце трубчатого нагревательного элемента находится нагревательная спираль.
За спиралью нагревателя находится последовательно подсоединенная контрольная катушка. Регулировочная спираль регулирует силу
тока, поступающего на нагревательную спираль.

5

4

3

2

1

Поз.

Система свечей подогрева - Дизельный двигатель TD4 2.2L - Система свечей подогрева
- Работа системы и описание ее составных частей

Описание и принцип действия

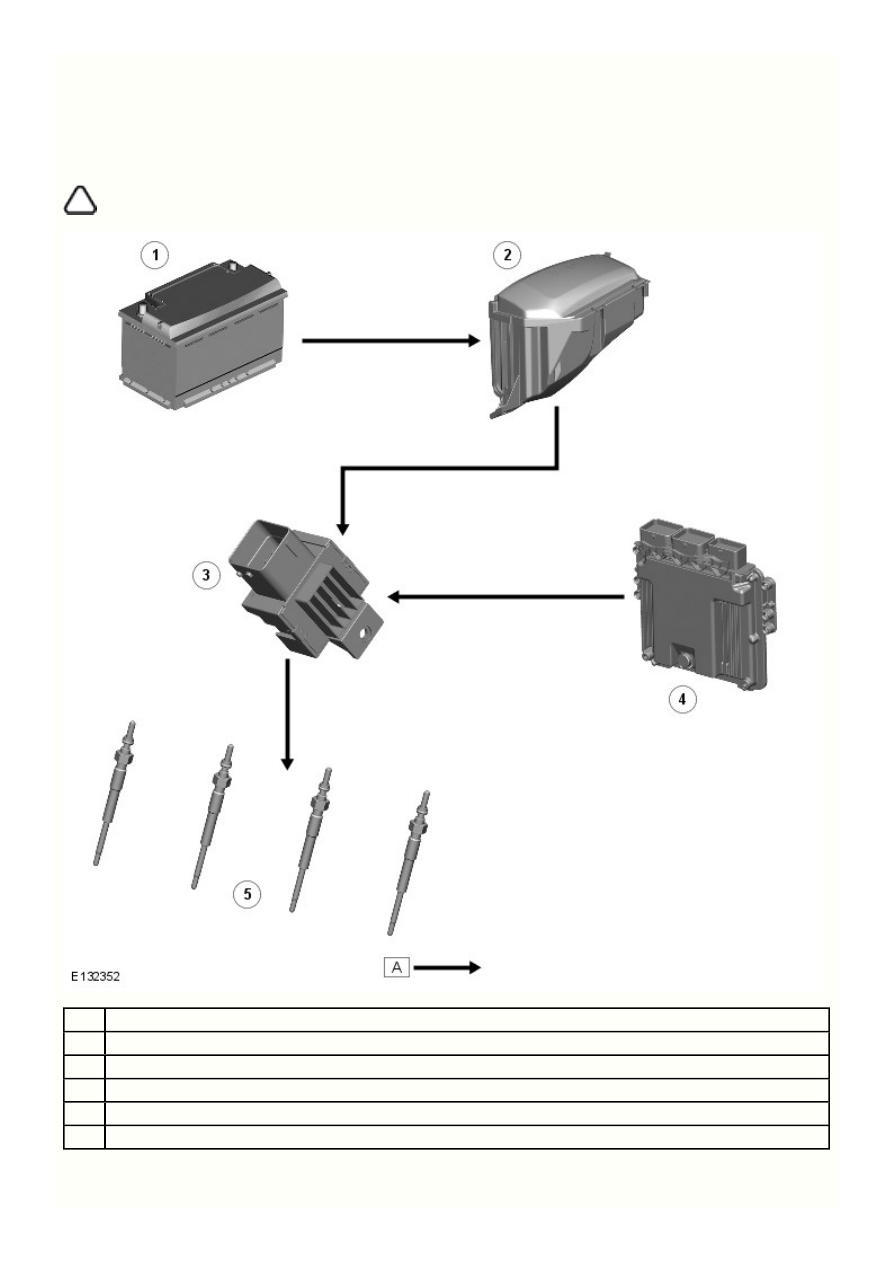

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = проводное соединение



A

Наименование

Аккумуляторная батарея

BJB (электрораспределительная коробка аккумулятора)

Блок управления свечами подогрева

Блок управления двигателем (ECM)

Свечи предпускового подогрева

Работа системы
