Шестерня коленчатого вала вращает выпускной распределительный вал через зубчатый ремень ГРМ, продетый через насос
охлаждающей жидкости, автоматический натяжитель и холостых шкива. Компоненты коленчатого вала и механизма
газораспределения вращаются по часовой стрелке – вид с передней части двигателя. Правильное натяжение ремня поддерживается
подпружиненным автоматическим натяжителем, установленным на передней правой стороне блока цилиндров.

Натяжитель также обеспечивает снятие ремня. Холостой шкив установлен позади передней опоры двигателя и прикреплен к блоку
цилиндров нижним болтом опоры двигателя, который проходит сквозь центр шкива.

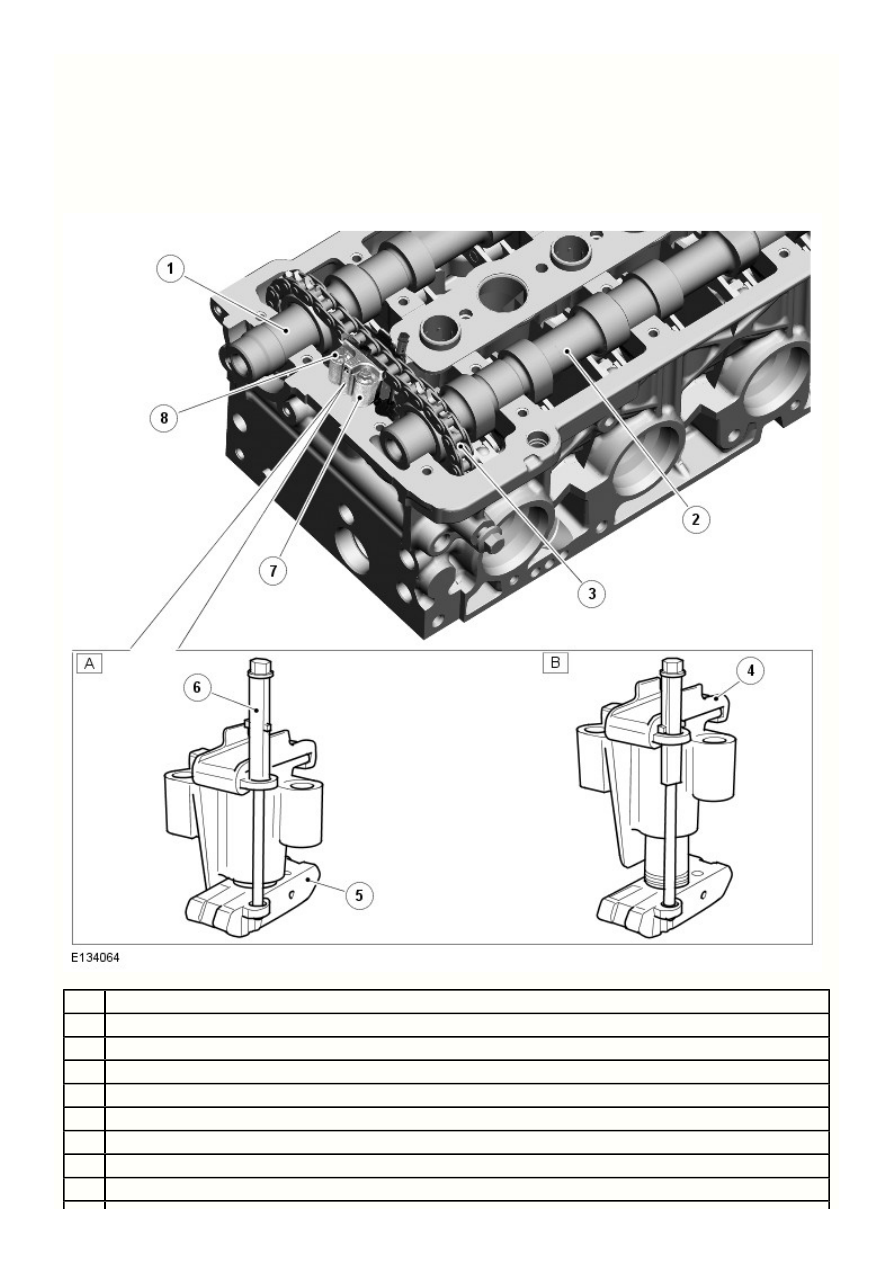

Гидравлический натяжитель цепи привода ГРМ

Наименование

Выпускной распределительный вал

Впускной распределительный вал

Цепь ГРМ распределительного вала

Верхняя направляющая цепи

Головка натяжителя

Сервисный штырь натяжителя

Гидравлический натяжитель

Болт (3 шт.)

6

5

4

3

2

1

Поз.

B

A

Гидравлический натяжитель: в сжатом положении

Гидравлический натяжитель: отпущенное положение

Впускной распределительный вал приводится в действие выпускным распределительным валом через цепь ГРМ, состоящую из 40
звеньев. Цепь надета на ведущую шестерню каждого распределительного вала. Натяжение цепи контролирует гидравлический
натяжитель, установленный между распределительными валами и прикрепленный тремя винтами к головке блока цилиндров. В
корпусе натяжителя просверлена масляная магистраль, которая совмещается с отверстием для масла в головке блока цилиндров.

Узел гидравлического натяжителя размещен между верхней и нижней частями цепи, при этом головка натяжителя прижимает нижнюю
часть цепи. Головка и верхняя часть натяжителя изготовлены из литьевого пластика и снабжены направляющими цепи.

В корпусе натяжителя имеется несъемный пластиковый сервисный штырь, который закреплен в головке гидравлического натяжителя.
Сервисный штырь не снимается с натяжителя и используется во время технического обслуживания для вытягивания и блокирования
гидравлического натяжителя в сжатом положении.

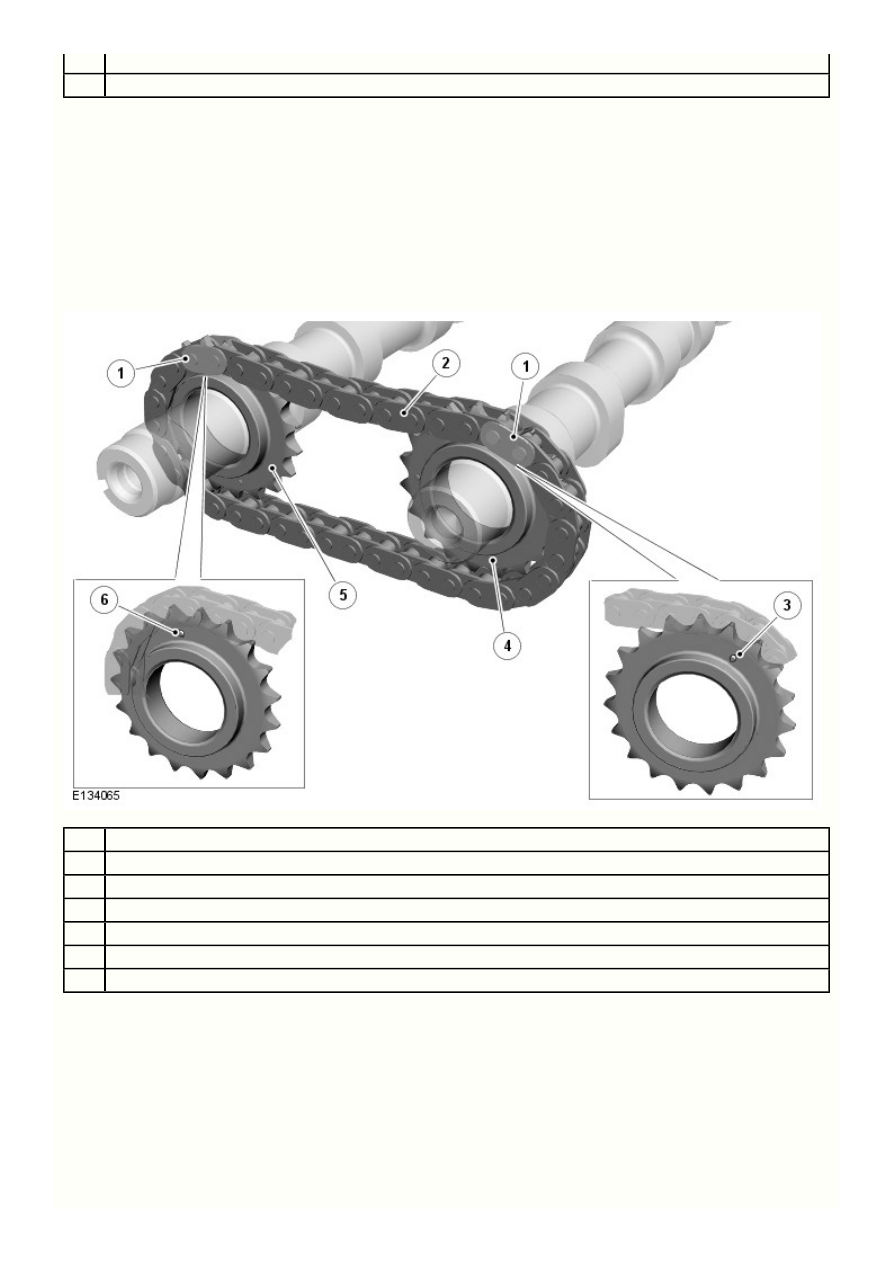

Цепь ГРМ распределительного вала

Наименование

Цветное звено цепи ГРМ

Цепь ГРМ распределительного вала

Установочная метка впускного распределительного вала

Ведущая шестерня впускного распределительного вала

Ведущая шестерня выпускного распределительного вала

Установочная метка выпускного распределительного вала

В цепи имеется два цветных установочных звена, совпадающих с установочной меткой на лицевой стороне ведущей шестерни каждого
распределительного вала. Установочные метки предназначены для правильной установки синхронизации распределительного вала и
фаз газораспределения. Более подробные сведения об установке фаз газораспределения.

Шестерни цепи ГРМ и распределительного вала смазываются разбрызгиванием маслом, поступающим из гидравлического
натяжителя.

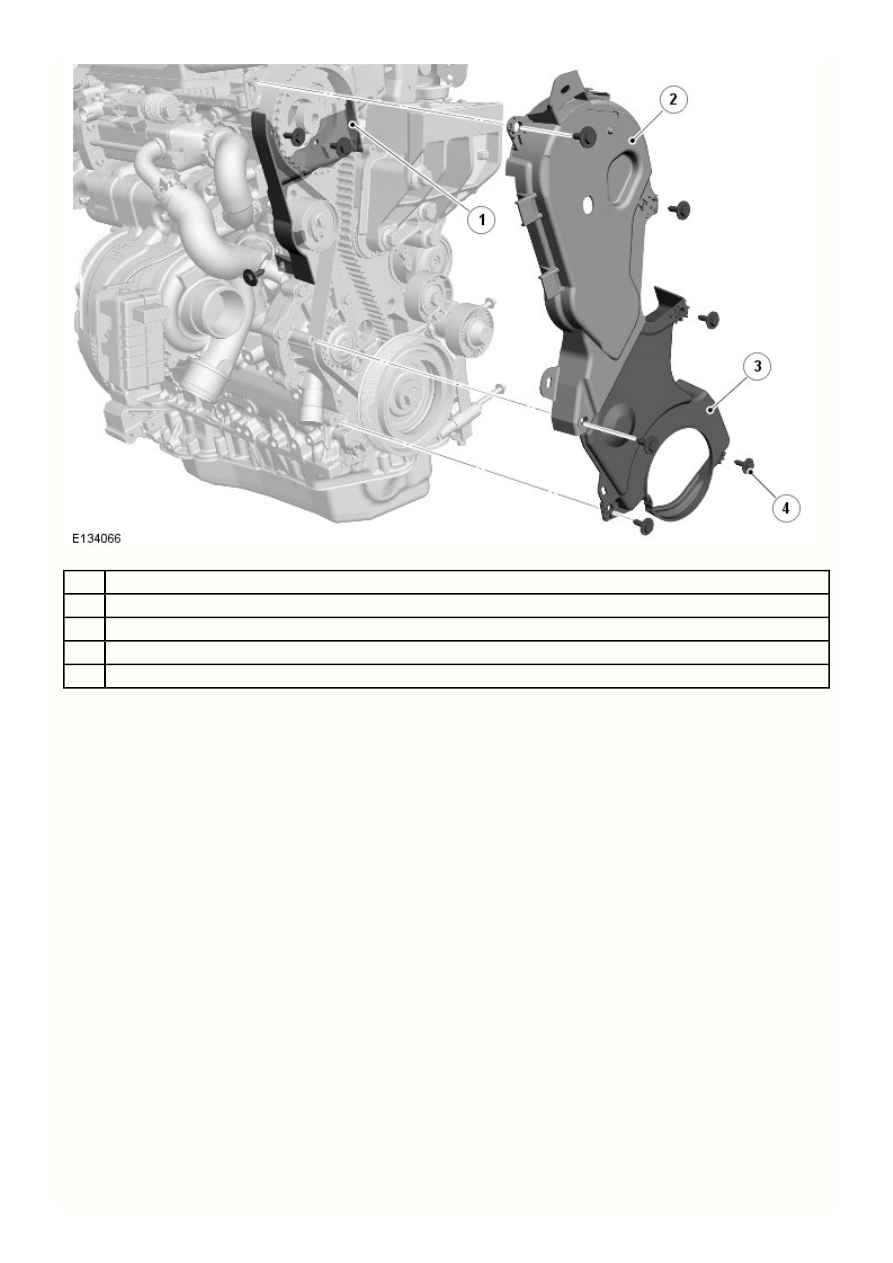

Крышки компонентов привода распределительного вала

4

3

2

1

Поз.

Наименование

Задняя крышка ремня ГРМ

Верхняя крышка ремня ГРМ

Нижняя крышка ремня ГРМ

Винт (9 шт.)

Цельная задняя крышка и состоящая из двух частей передняя крышка ремня ГРМ закрывают компоненты привода распределительного
вала. Пластиковые крышки распределительного механизма прикреплены к блоку цилиндров и головке блока цилиндров 9 винтами. В
верхней передней крышке ремня ГРМ имеется отверстие, предназначенное для установки специального инструмента, используемого
для блокирования шкива выпускного распределительного вала.

ЭЛЕМЕНТЫ ГОЛОВОК БЛОКА ЦИЛИНДРОВ

6

5

4

3

2

1

Поз.

Наименование

Топливная форсунка высокого давления (4 шт.)

Сопрягаемая крышка распределительного вала

Выпускной распределительный вал

Гидрокомпенсатор зазора и роликовое коромысло (16 шт.)

Разрезные конические цанги (32 шт.)

Верхняя направляющая пружины (16 шт.)
