1.

4.

3.

2.

1.

Привод аксессуаров - Дизельный двигатель TD4 2.2L - Привод аксессуаров

Диагностика и проверки

Принципы работы

За подробным описанием системы привода передних вспомогательных агрегатов (FEAD) обратитесь к соответствующему разделу
«Описание и работа» в руководстве для станций технического обслуживания. За дополнительной информацией обратитесь к:
(303-05A)

Accessory Drive (Описание и принцип действия),
Accessory Drive (Описание и принцип действия),
Accessory Drive (Описание и принцип действия).

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

 . Подстановка блоков



ЗАПРЕЩЕНА

управления не гарантирует подтверждение неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и/или в автомобиле, с которого снимаются блоки.

Убедитесь в обоснованности жалобы клиента.

Визуально осмотрите на наличие целостности системы и очевидных признаков повреждения.

Наружный осмотр

Механика

Ремень FEAD
Натяжение ремня FEAD
Натяжитель ремня FEAD
Шкивы ремня FEAD
Уплотнения шкивов ремня FEAD

Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к

последующим действиям устраните ее (если это возможно).

Если причина не очевидна при осмотре, уточните признак неисправности и обратитесь к Таблице признаков неисправности.

Таблица признаков неисправностей

Признак

Возможная причина

Действие

Шум или визг
ремня FEAD

Шкив(ы) ремня FEAD
Смазка или иное
загрязнение
Ремень FEAD

Проверьте выверку шкивов, свободу их вращения и наличие повреждений. При
необходимости отремонтируйте или установите новые элементы.
За дополнительной информацией обратитесь к: Accessory Drive Belt Tensioner
(303-05A, Снятие и установка).
Проверьте ремень FEAD на наличие загрязнений. При наличии загрязнения
установите новый ремень.
За дополнительной информацией обратитесь к: Accessory Drive Belt (303-05A,
Снятие и установка).
Проверьте правильность применения ремня FEAD

Ремень FEAD не
держит натяжение

Растрескивание или
повреждение ремня
FEAD
Натяжитель изношен
или поврежден

Осмотрите ремень FEAD на наличие растрескивания или повреждений. При
необходимости установите новый ремень.
За дополнительной информацией обратитесь к: Accessory Drive Belt (303-05A,
Снятие и установка).
Проверьте натяжитель ремня FEAD на правильность работы и наличие
повреждений. При необходимости установите новый натяжитель ремня FEAD.
За дополнительной информацией обратитесь к: Accessory Drive Belt Tensioner
(303-05A, Снятие и установка).

Проверки узлов и деталей

Натяжитель ремня FEAD

Статическая проверка

Единственные проверки, требуемые для натяжителя ремня FEAD - на наличие заедания или прихватывания.

Снимите приводной ремень в зоне натяжителя.

2.

1.

3.

2. Используя правильный инструмент, выведите натяжитель из отпущенного положения на полный ход и назад в отпущенное
положение, чтобы убедиться в том, что нет никакого повышенного прихватывания или заедания, и в том, что имеется
натяжение на пружине натяжителя.

Если натяжитель соответствует перечисленным выше критериям, перейдите к динамической проверке. Если натяжитель не

соответствует перечисленным выше критериям, установите новый натяжитель.
За дополнительной информацией обратитесь к: Accessory Drive Belt Tensioner (303-05A, Снятие и установка).

Динамический

Натяжитель ремня FEAD можно проверить динамически, действуя следующим образом:

При работающем двигателе понаблюдайте за перемещением натяжителя приводного ремня: натяжитель ремня FEAD должен
перемещаться (реагировать), когда включается/выключается муфта компрессора кондиционера (при наличии) и когда быстро
увеличивается частота вращения коленчатого вала двигателя. Если натяжитель приводного ремня вращается прерывисто, и при этом
муфта кондиционера не работает и частота оборотов двигателя не увеличивается, возможно, искривление или деформация шкива или
вала. Избыточный выступ приводного ремня (неравномерная глубина желобов в приводном ремне) также может привести к
избыточному проворачиванию натяжителя приводного ремня.
За дополнительной информацией обратитесь к: Accessory Drive Belt (303-05A, Снятие и установка).

Ремень FEAD

При выключенном двигателе проверьте разводку приводного ремня.

За дополнительной информацией обратитесь к: Accessory Drive Belt (303-05A, Снятие и установка).

Осмотрите индикатор износа натяжителя приводного ремня, чтобы убедиться в пригодности приводного ремня к

эксплуатации. При необходимости установите новый приводной ремень.
За дополнительной информацией обратитесь к: Accessory Drive Belt (303-05A, Снятие и установка).

Двигатель - Дизельный двигатель TD4 2.2L - Двигатель   - Работа системы и описание ее
составных частей

Описание и принцип действия

Работа системы

Работой двигателя управляет блок управления двигателем (

 ).

ECM (модуль управления двигателем)

Обратитесь к процедуре: Electronic Engine Controls (303-14 Electronic Engine Controls - TD4 2.2L Diesel, Описание и принцип действия).

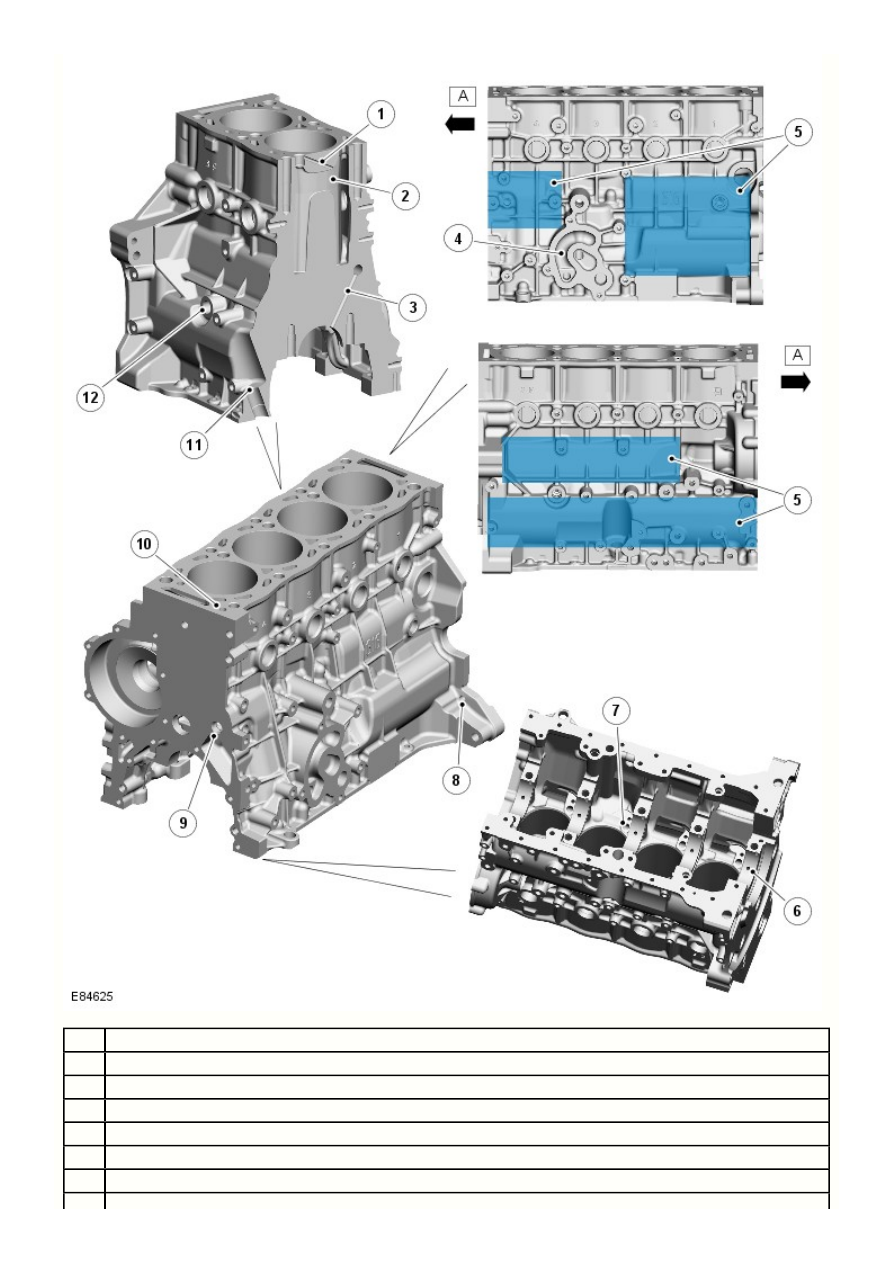

Наименование элемента

Блок цилиндров

5

4

3

2

1

A

Поз.

Наименование

Передняя часть двигателя

Отверстие расширительной камеры

Камера охлаждающей жидкости

Канал смазки коренного подшипника

Корпус масляного фильтра

Двойная стенка (отмеченные цветом зоны)
