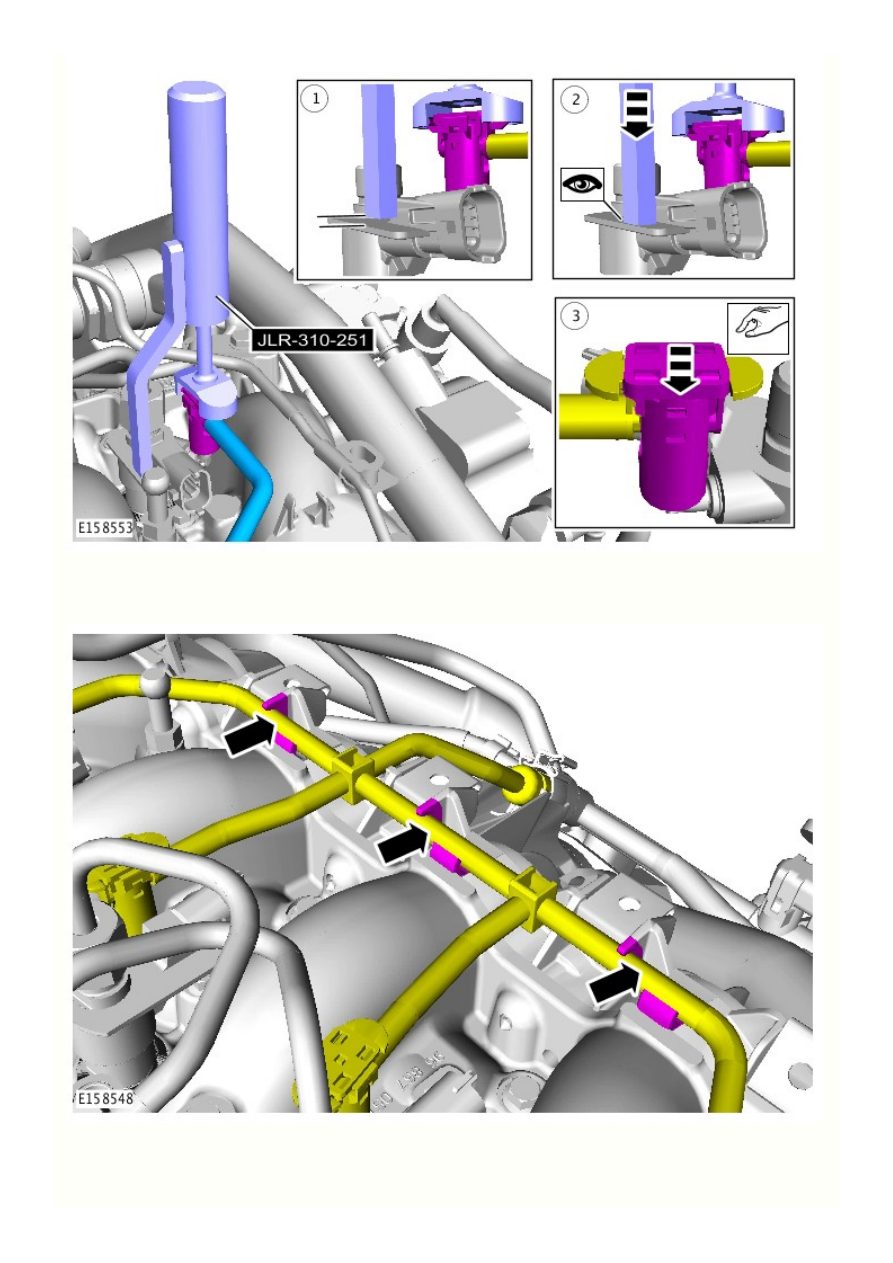

10.

9.

14.

13.

2.

1.

12.

11. Подсоедините провод "массы" аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Предостережения:

При выполнении этой процедуры следует соблюдать



соответствующие ограничения скорости, установленные законы и правила.

Этот этап необходимо выполнять на подходящем отрезке свободной



для движения дороги.

Примечания:

При выполнении данной операции

 пользуйтесь тормозной



не

системой автомобиля для снижения скорости, это ухудшит результаты
проверки заброса оборотов двигателя.

 Это действие необходимо выполнить 3 раза.

При полностью нажатой педали акселератора разгонитесь до

разрешенных по закону для данной дороги скоростных ограничений.

 используя тормозную систему автомобиля, сбросьте скорость

Не

до 64 км/ч (40 миль/ч).

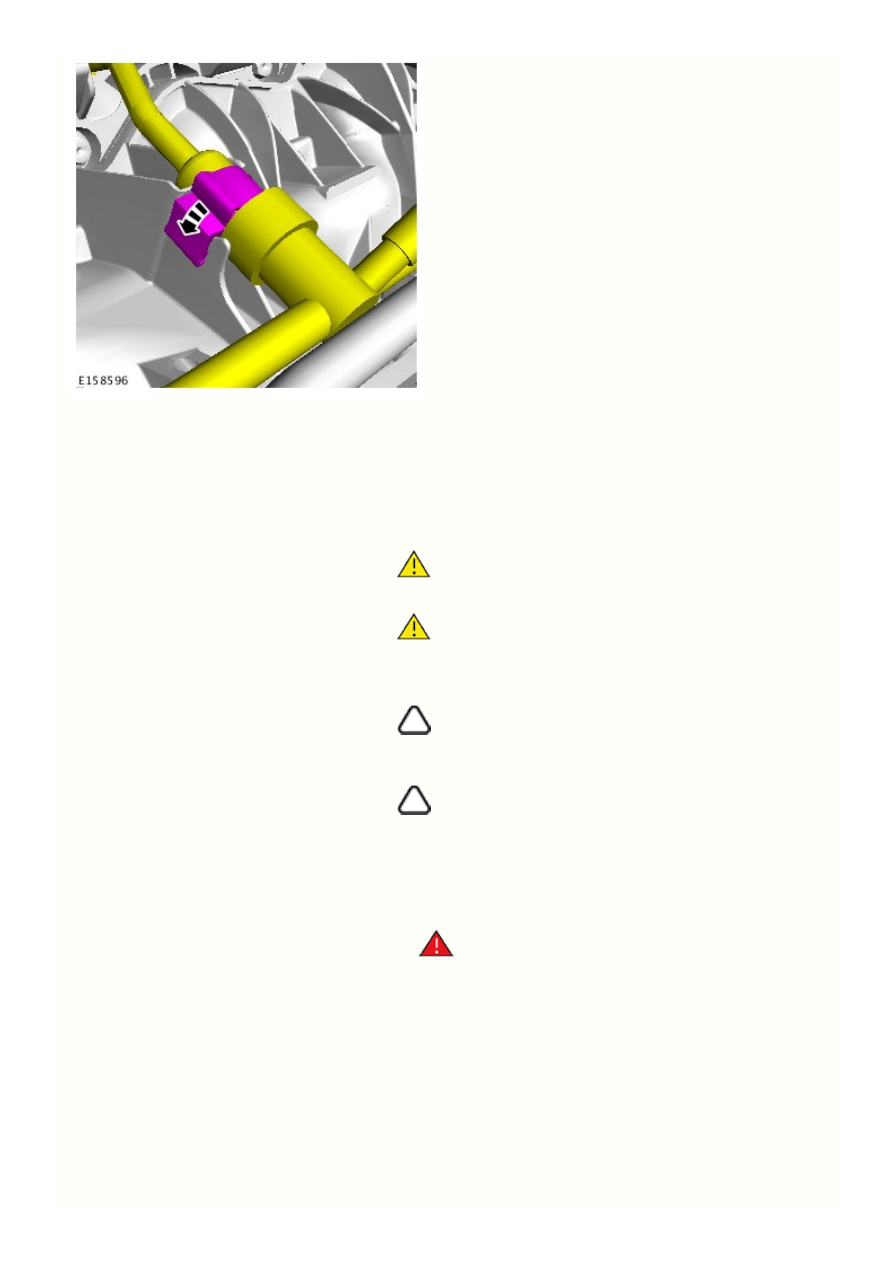

ПРЕДУПРЕЖДЕНИЕ: По завершении ремонтных работ



необходимо проверить топливную систему на предмет утечек.

С помощью подходящей свежей и чистой впитывающей бумаги проверьте
на предмет утечек область вокруг каждой топливной форсунки. Визуально
проверьте возвратный трубопровод системы впрыска топлива на наличие
утечек.

Обратитесь к процедуре: Engine Cover - TD4 2.2L Diesel (501-05, Снятие

и установка).

Подача топлива и органы управления - турбокомпрессор - Дизельный двигатель TD4 2.2L
-

Спецификации моментов затяжки

Описание

Нм

фунтофут

Шпильки турбокомпрессора

11

8

Питающая трубка охлаждающей жидкости турбокомпрессора:





M6

10

7

M12

29

21

Гайки и болты турбокомпрессора*

24

18

Болт типа "банджо" питающего маслопровода турбокомпрессора

29

21

Возвратный маслопровод компрессора

10

7

Болты крепления теплозащитного экрана турбокомпрессора

10

7

* Необходимо установить новые болты/гайки

10

9

8

7

6

5

4

3

2

1

D

C

B

A

Поз.

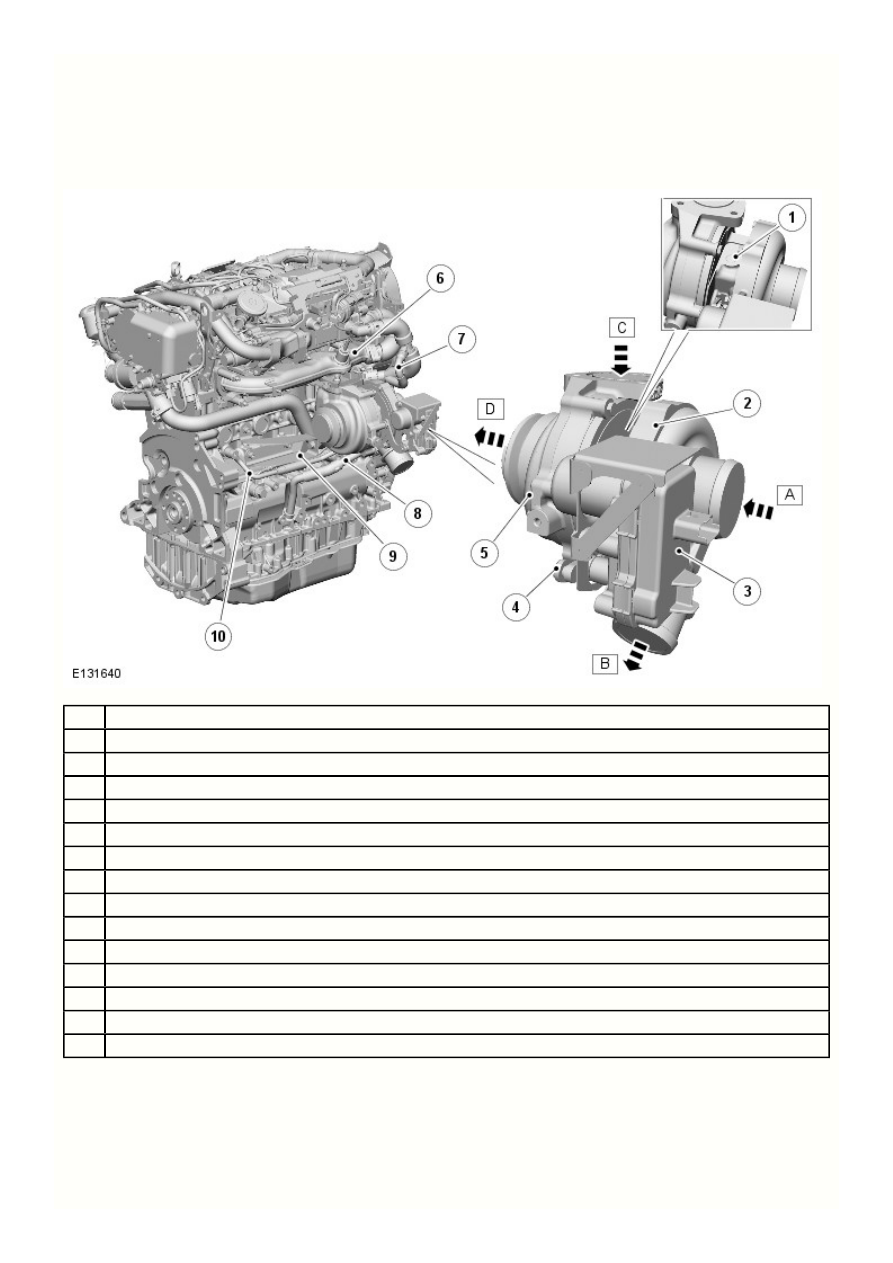

Подача топлива и органы управления - турбокомпрессор - Дизельный двигатель TD4 2.2L
- Турбокомпрессор   - Расположение компонентов

Описание и принцип действия

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Наименование

Всасываемый из воздушного фильтра воздух

Сжатый воздух к охладителю наддувочного воздуха

Впуск отработавших газов

Выпуск отработавших газов

Маслопровод

Корпус компрессора

Вращающийся электронный привод (REA)

Привод изменения геометрии лопаток

Корпус турбины

Выпускной коллектор

Трубопровод подачи охлаждающей жидкости

Возвратный маслопровод

Опорный кронштейн турбокомпрессора

Обратный трубопровод охлаждающей жидкости
