6.

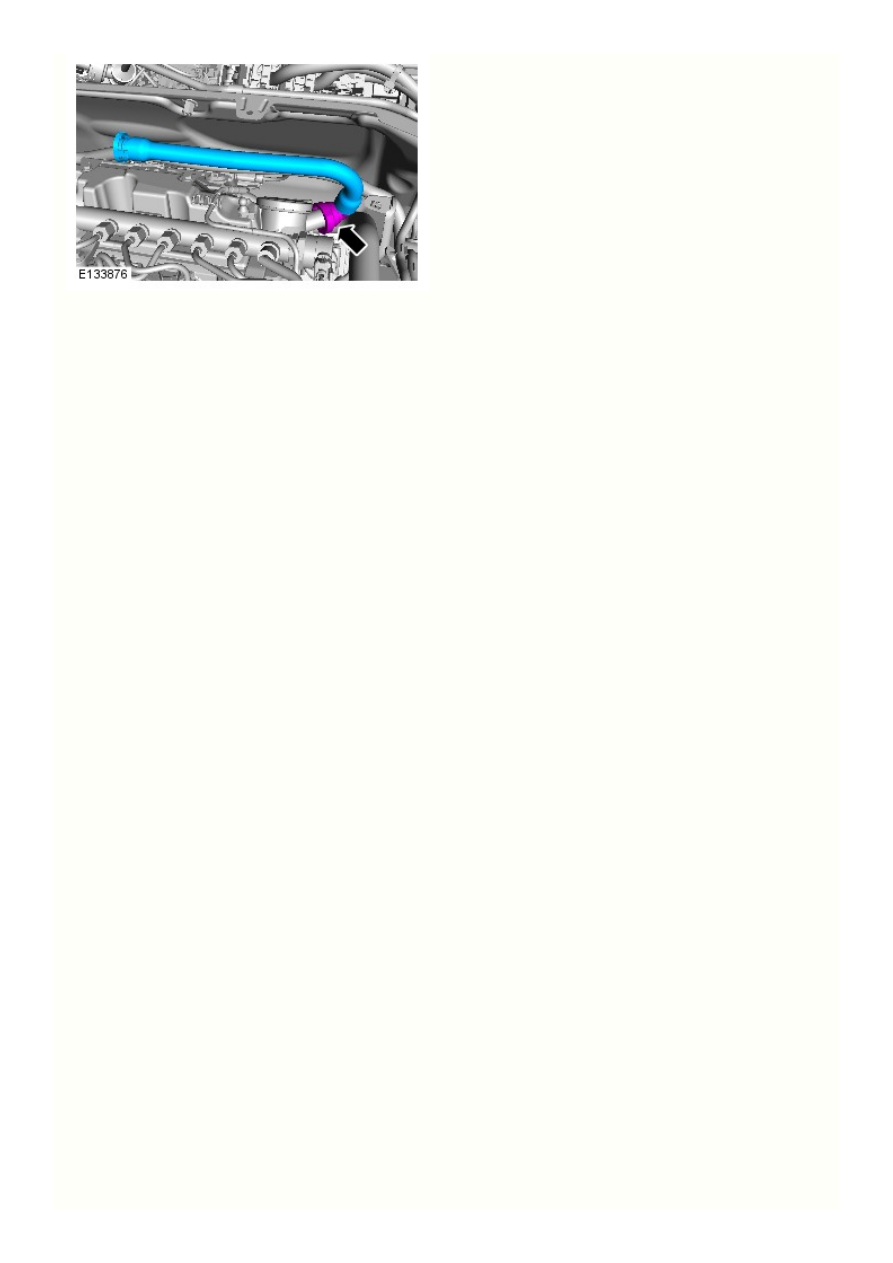

5.

Этап 2:

Этап 1:

4.

Предостережения:

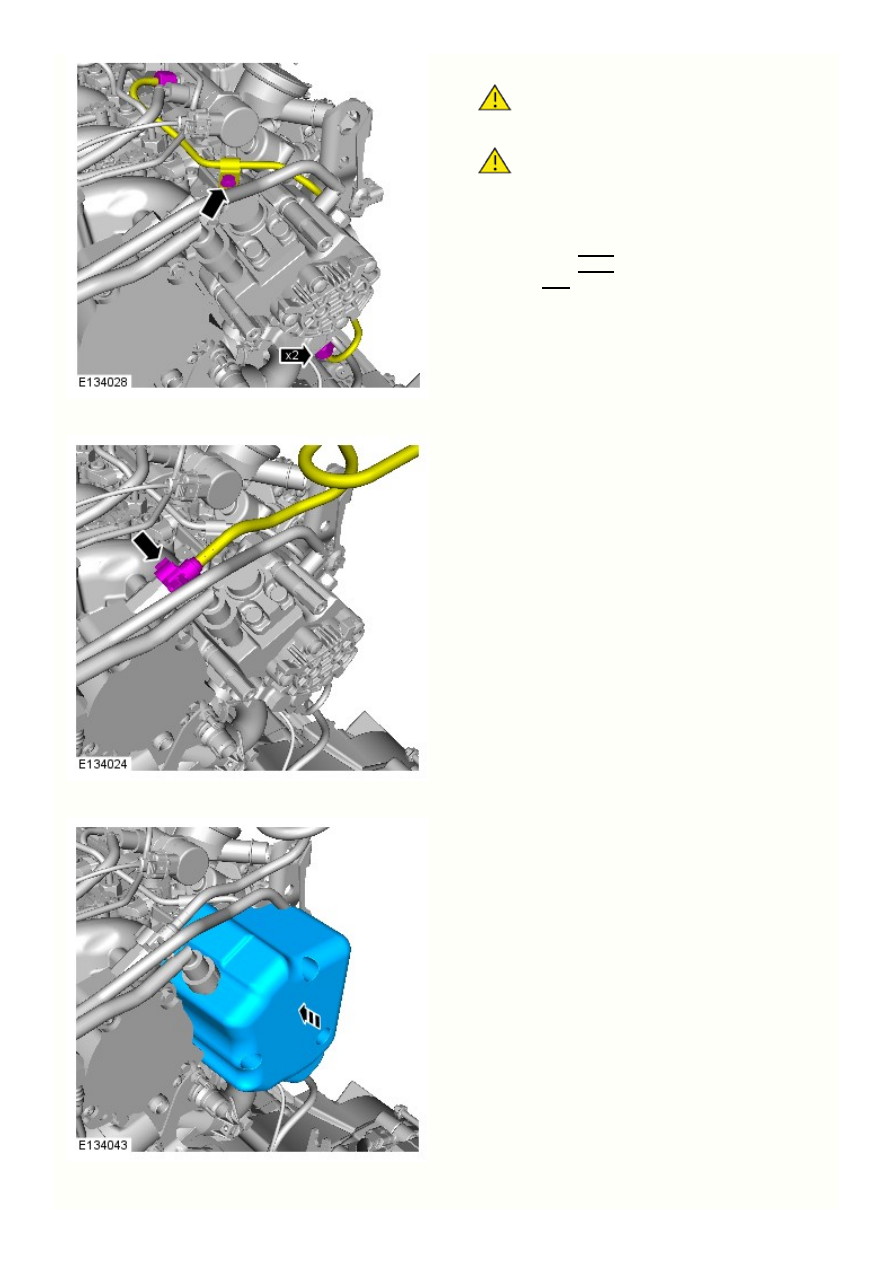

Очистите элемент от грязи, смазки и посторонних



частиц.

Вверните болт и штуцеры от руки, прежде чем



приступать к окончательной затяжке.

Момент затяжки:

Штуцеры



22 Nm
25 Nm

Болт  8 Nm

9.

8.

7.



Момент затяжки:

9 Nm

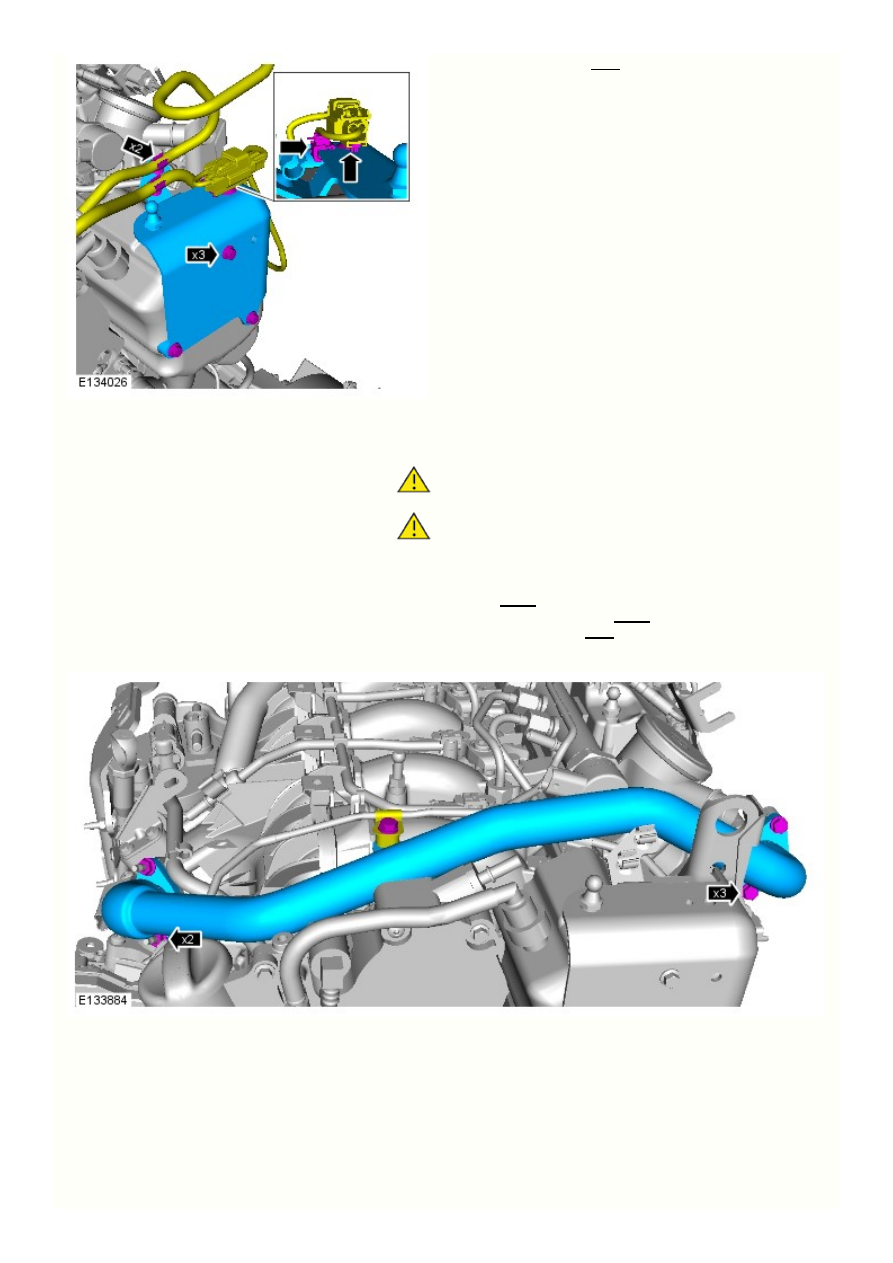

Предостережения:

Установите новый элемент.



Очистите сопрягаемые поверхности от инородного материала.



Момент затяжки:

Болты выпускного патрубка системы рециркуляции отработавших
газов (EGR)  10 Nm
Гайки выпускного патрубка EGR  10 Nm
Болт опорного кронштейна  8 Nm

12.

11.

10. Обратитесь к процедуре: Engine Cover - 2.2L Diesel (501-05 Interior Trim
and Ornamentation, Снятие и установка).

Подсоедините провод массы к аккумуляторной батарее.

Обратитесь к процедуре: Specifications (414-01 Battery, Mounting and Cables,
Спецификации).

Обратитесь к процедуре: Fuel System Bleeding - 2.2L Diesel (310-00 Fuel

System - General Information, Общие процедуры).

4.

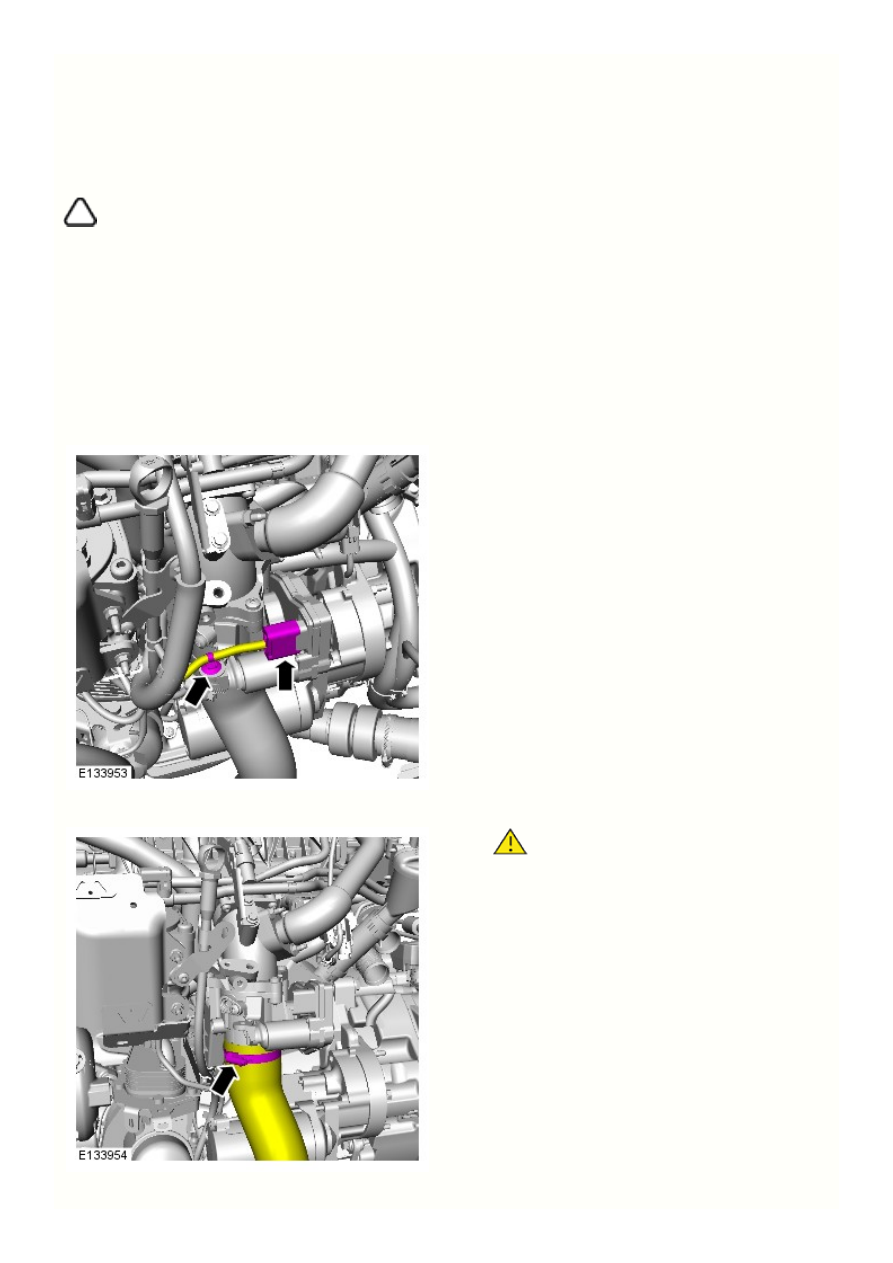

3.

2.

1.

Подача топлива и органы управления - Дизельный двигатель TD4 2.2L - Корпус
дроссельной заслонки

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: При установке нового корпуса дроссельной заслонки необходимо выполнить процесс сбора данных воздуховода



силового агрегата с помощью одобренного компанией Jaguar Land Rover диагностического оборудования.

Отсоедините провод массы аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01 Battery, Mounting and Cables,
Спецификации).

Обратитесь к процедуре: Engine Cover - TD4 2.2L Diesel (501-05 Interior

Trim and Ornamentation, Снятие и установка).

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что все



отверстия герметично закрыты.
