2.

1.

16.

15.

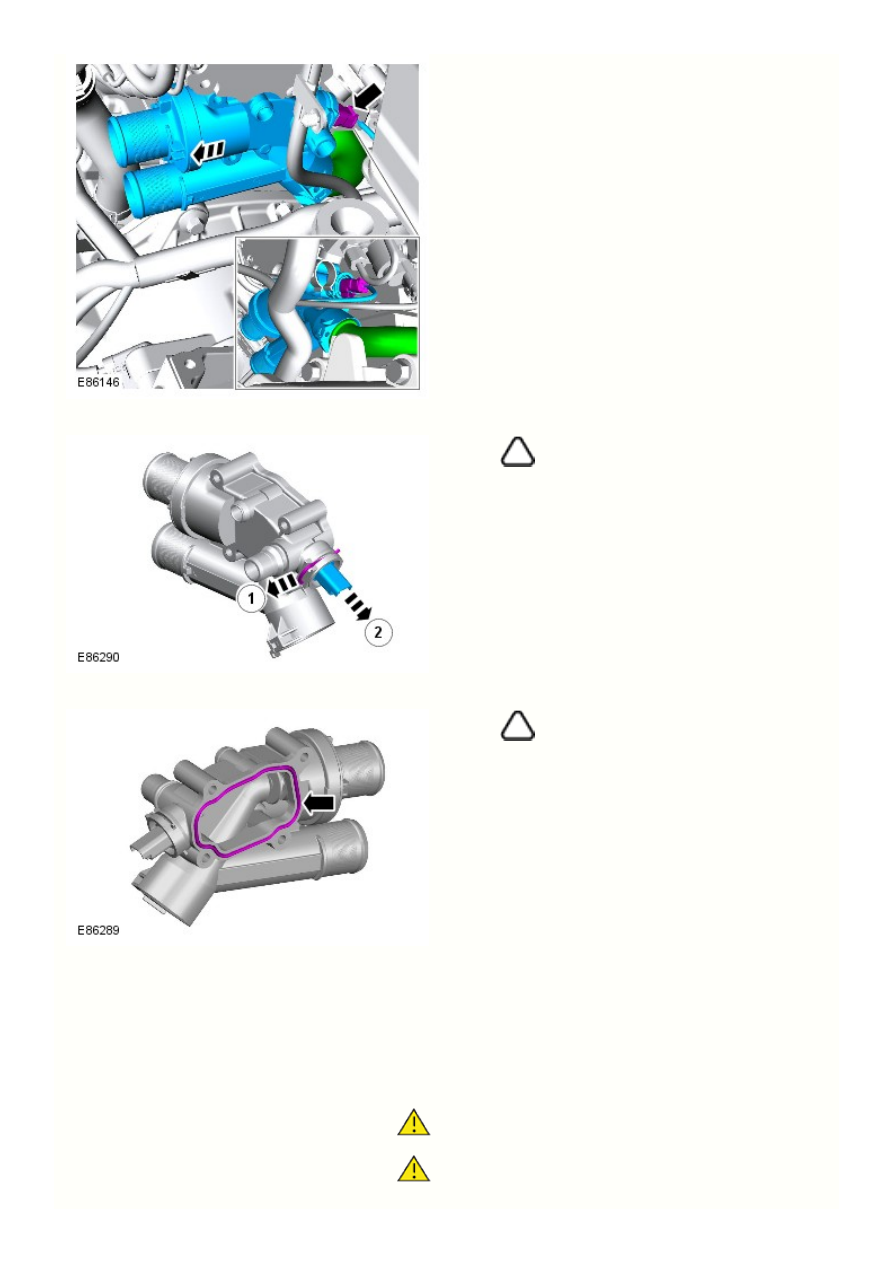

ПРИМЕЧАНИЕ: Снимите уплотнительное кольцо и



утилизируйте его.

ПРИМЕЧАНИЕ: Утилизируйте прокладку.



Установка

Установите датчик температуры охлаждающей жидкости (ECT).

Предостережения:

Убедитесь в правильности установки прокладок.



Очистите сопрягаемые поверхности от инородных материалов.



12.

11.

10.

9.

8.

7.

6.

5.

4.

3.

ПРИМЕЧАНИЕ: Установите новую прокладку.



Установите корпус термостата.
Подсоедините электрический разъем датчика температуры
охлаждающей жидкости двигателя (ECT).

Закрепите трубопровод между коллектором охлаждающей жидкости и

термостатом.



Момент затяжки:

8 Nm

Установите шпильки.



Момент затяжки:

7 Nm

Закрепите корпус термостата.



Момент затяжки:

8 Nm

Подсоедините выпускной трубопровод отопителя.

Закрепите опорный кронштейн жгута электропроводки.



Момент затяжки:

8 Nm

Подсоедините шланги охлаждающей жидкости к корпусу термостата.

Установите крышку двигателя.

Обратитесь к процедуре: Engine Cover - 2.2L Diesel (501-05, Снятие и
установка).

Установите воздушный фильтр в сборе.

Обратитесь к процедуре: Air Cleaner (303-12 Intake Air Distribution and
Filtering - GTDi 2.0L Petrol/GTDi 2.0L Petrol - SULEV, Снятие и установка).

Подсоедините провод "массы" аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Заправьте систему охлаждения и удалите из нее воздух.

Обратитесь к процедуре: Cooling System Partial Draining and Vacuum Filling
(303-03A, Общие процедуры).

5.

4.

3.

2.

1.

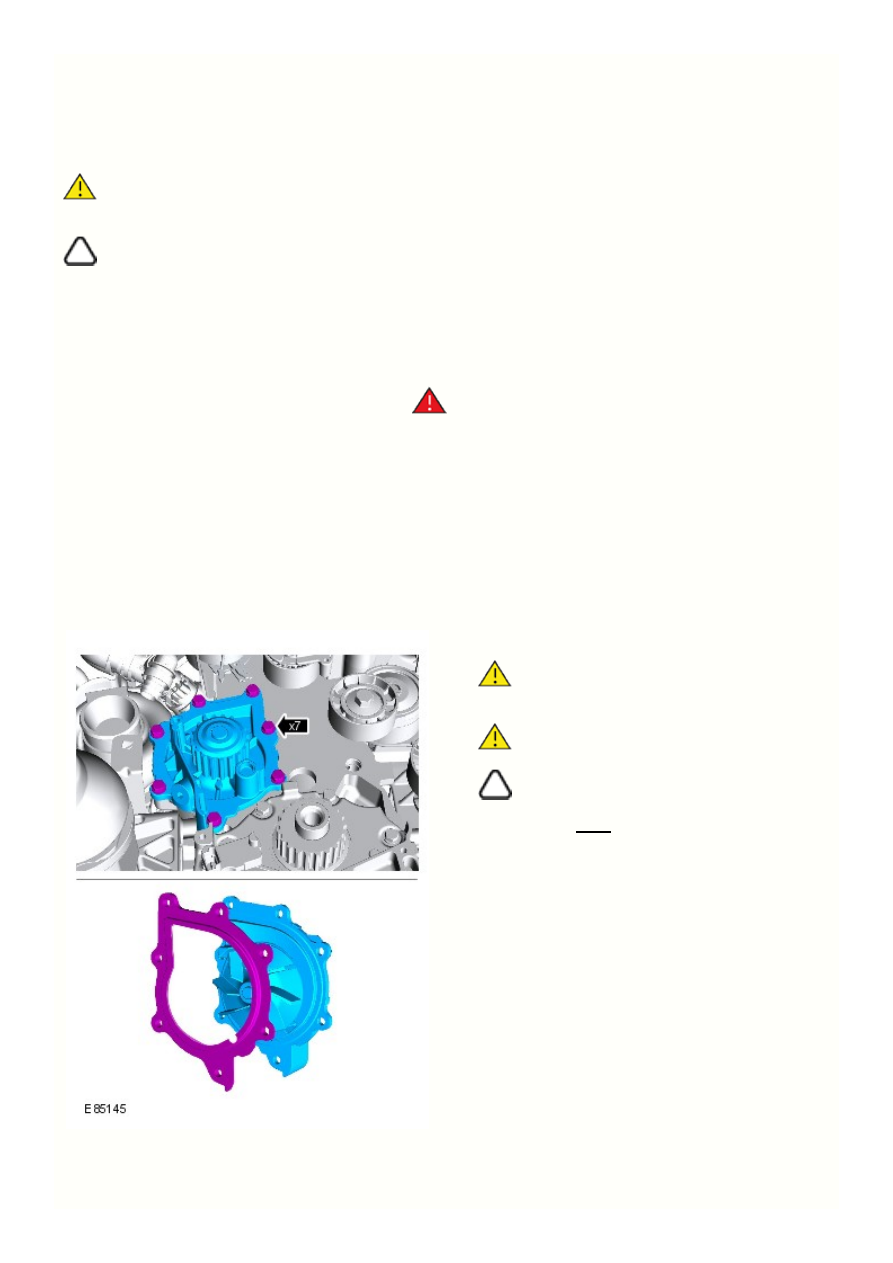

Охлаждение двигателя - Дизельный двигатель TD4 2.2L - Насос охлаждающей жидкости

Снятие и установка

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Коленчатый вал или распредвалы нельзя вращать во время снятия ремня газораспределительного



механизма.

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Отсоедините провод массы аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Cooling System Partial Draining and Vacuum

Filling (303-03A, Общие процедуры).

Обратитесь к процедуре: Timing Belt (303-01 Engine - TD4 2.2L Diesel,

Снятие и установка).

Предостережения:

Отметьте установочное положение элементов перед



снятием.

Подготовьтесь к сбору вытекающей жидкости.



ПРИМЕЧАНИЕ: Очистите элемент от грязи и смазки.





Момент затяжки:

16 Nm

Установка

1. Установка выполняется в последовательности, обратной порядку
разборки.
