Потеря охлаждающей жидкости

Радиатор отопителя
Прокладки
Трещины в отливках двигателя
Заглушки блока цилиндров

Перейдите к
PINPOINT-ТЕСТУ

Перегрев двигателя

Охлаждающая жидкость (уровень/состояние)
Термостат
Электродвигатель вентилятора
Предохранители и/или цепи
электродвигателя вентилятора
Датчик температуры охлаждающей жидкости
Блок управления двигателем
Блок скорости вентилятора

Перейдите к
PINPOINT-ТЕСТУ

Двигатель не достигает нормальной рабочей
температуры

Термостат
Электрический вентилятор
Блок скорости вентилятора

Перейдите к
PINPOINT-ТЕСТУ

Тесты локализации неисправности

PINPOINT-ТЕСТ A : ПРОВЕРКИ НА НАЛИЧИЕ УТЕЧКИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРКА НА НАЛИЧИЕ УТЕЧКИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 1

Предупреждения:

снимайте крышку расширительного бачка на горячем двигателе. Несоблюдение этого требования может привести к травме.

НЕ

Ни при каких обстоятельствах не снимайте герметичную крышку расширительного бачка охлаждающей жидкости при

работающем двигателе. Чтобы не ошпариться горячей водой или паром, соблюдайте особую осторожность, снимая герметичную
крышку расширительного бачка охлаждающей жидкости, когда система охлаждения прогрета. Дождитесь охлаждения двигателя,
оберните герметичную крышку расширительного бачка охлаждающей жидкости плотной тканью и медленно отворачивайте ее до тех
пор, пока не начнется сброс давления; во время сброса давления отойдите назад. Убедившись в полном сбросе давления и не снимая
ткань, поверните и снимите герметичную крышку расширительного бачка охлаждающей жидкости. Несоблюдение этих указаний может
привести к повреждению системы охлаждения, двигателя или / и к травмам.

Проведите визуальную проверку на предмет утечек охлаждающей жидкости

Имеется ли утечка?
Да

Устраните утечку. Пользуясь соответствующим разделом руководства по ремонту, заполните и прокачайте систему
охлаждения.

Нет

ПЕРЕЙДИТЕ к A2

A2: ПРОВЕРКА НА НАЛИЧИЕ УТЕЧКИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 2

Предупреждения:

НЕ

Ни при каких обстоятельствах не снимайте герметичную крышку расширительного бачка охлаждающей жидкости при

Снимите крышку расширительного бачка

Проверьте уровень охлаждающей жидкости. Долейте охлаждающую жидкость, если это необходимо.

Установите оборудование для проверки герметичности системы охлаждения под давлением

Подайте давление в систему охлаждения до нижнего предела герметичной крышки расширительного бачка.

Проследите за показателями манометра в течение примерно двух минут (давление не должно снизиться за это
время)

Снизилось ли давление в системе?

Да

Устраните утечку. Пользуясь соответствующим разделом руководства по ремонту, заполните и прокачайте систему
охлаждения

Нет

ПЕРЕЙДИТЕ к A3

A3: ПРОВЕРКА НА НАЛИЧИЕ УТЕЧКИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 3

Сбросьте давление в системе и снимите оборудование для проверки под давлением.

Проверьте уровень охлаждающей жидкости. Долейте охлаждающую жидкость, если это необходимо.

Проверьте переливной шланг радиатора на наличие засорения, способного блокировать поток охлаждающей
жидкости в расширительный бачок охлаждающей жидкости или из него.

Засорение присутствует?
Да

Очистите шланг от засорения. Пользуясь соответствующим разделом руководства по ремонту, заполните и
прокачайте систему охлаждения

Нет

Проверьте жалобу клиента

PINPOINT-ТЕСТ B : ПРОВЕРКИ ДВИГАТЕЛЯ НА ПЕРЕГРЕВ

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРКА ДВИГАТЕЛЯ НА ПЕРЕГРЕВ 1

Предупреждения:

НЕ

Ни при каких обстоятельствах не снимайте герметичную крышку расширительного бачка охлаждающей жидкости при

Проверьте уровень и плотность охлаждающей жидкости

Уровень и плотность охлаждающей жидкости соответствуют норме?
Да

ПЕРЕЙДИТЕ к B2

Нет

Пользуясь соответствующим разделом руководства по ремонту, заполните и прокачайте систему охлаждения при
необходимости. Выполните проверку на предмет утечки охлаждающей жидкости

B2: ПРОВЕРКА ДВИГАТЕЛЯ НА ПЕРЕГРЕВ 2

Предупреждения:

НЕ

Ни при каких обстоятельствах не снимайте герметичную крышку расширительного бачка охлаждающей жидкости при

Снимите крышку расширительного бачка

Промойте крышку водой на участке резинового уплотнения и предохранительного клапана

Следуя инструкциям изготовителя, установите герметичную крышку расширительного бачка в прибор для проверки
герметичности.

ПРИМЕЧАНИЕ: Резкая подача давления в прибор для проверки герметичности может привести к ошибочным

показаниям давления.

Медленно поднимайте давление в системе до тех пор, пока показания манометра не перестанут увеличиваться;
запишите самое высокое из отмеченных показаний давления.

Повторите пункт 4 не менее 2 раз, чтобы убедиться в том, что полученные показания стабильны и соответствуют
норме

Результаты проверки предохранительного клапана крышки расширительного бачка охлаждающей жидкости в норме?
Да

Перейдите к PINPOINT-ТЕСТУ

Нет

Установите новую крышку расширительного бачка системы охлаждения.

PINPOINT-ТЕСТ C : ПРОВЕРКИ ТЕРМОСТАТА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРКА ТЕРМОСТАТА 1

Снимите термостат.

Зафиксируйте температуру термостата при открытии

Погрузите термостат в воду

Нагрейте воду до значения температуры открытия

Проверьте работу термостата

Термостат работает правильно?
Да

Проверьте правильность работы охлаждающих вентиляторов, цепей, датчиков, блоков и т.д.

Нет

Установите новый термостат

Указатель кодов DTC

Полный перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00.
За дополнительной информацией обратитесь к:

Указатель диагностических кодов неисправности (DTC) - Дизельный двигатель TD4

(100-00 Общая информация, Описание и принцип действия).

2.2L, Код неисправности Engine Control Module (PCM)

Охлаждение двигателя - Дизельный двигатель TD4 2.2L - Слив/ заливка охлаждающей
жидкости и удаление воздуха из системы охлаждения

Общие процедуры

Слив

ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью

соответствуют действительности.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные

стойки.

Поднимите автомобиль и установите опоры.

Установите регуляторы отопителя на максимум.

ПРЕДУПРЕЖДЕНИЕ: Запрещается снимать крышку

расширительного бачка системы охлаждения при горячей
системе, поскольку вырвавшийся из-под крышки пар или
охлаждающая жидкость могут стать причиной серьезной
травмы, например ожога.

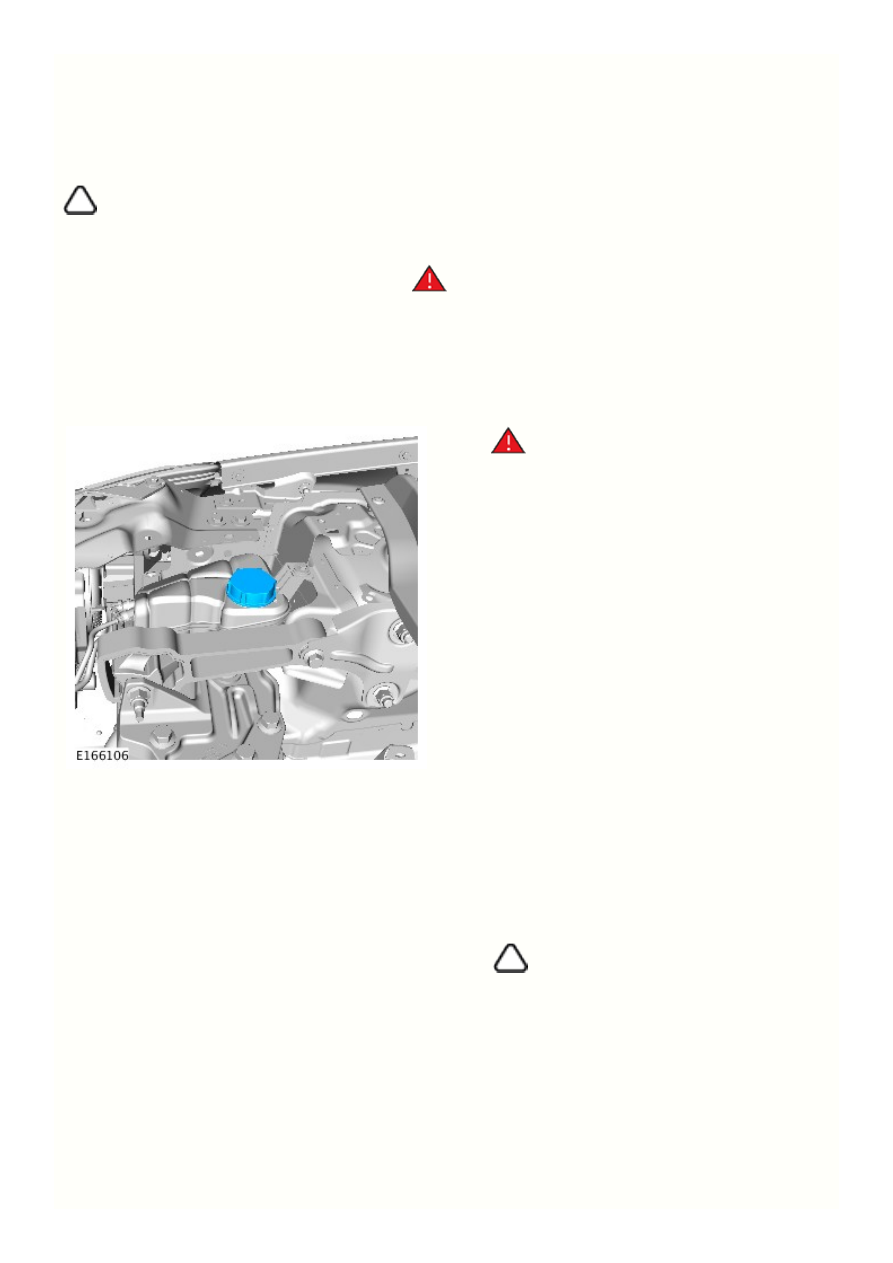

Отверните крышку расширительного бачка.

Снимите защиту двигателя.

Обратитесь к процедуре: Engine Undershield (501-02, Снятие и установка).

Поставьте емкость для сбора пролитой жидкости.

ПРИМЕЧАНИЕ: Некоторые детали не показаны на

рисунке для упрощения.

Подсоедините шланг к сливному крану радиатора. Откройте
кран.
