Охлаждение двигателя - Дизельный двигатель TD4 2.2L -

Смазочные материалы, эксплуатационные жидкости, герметики и клеи

ПРИМЕЧАНИЕ: Охлаждающую жидкость необходимо собрать в чистую емкость и использовать повторно, если жидкость не



загрязнена.

Позиция

Спецификация

Охлаждающая жидкость

Охлаждающая жидкость с увеличенным сроком службы Texaco Extended Life Coolant (XLC) или
любой антифриз на основе гликоля, не содержащий метанол и содержащий только ингибиторы
коррозии, изготовленные по органокислотной технологии (Organic Acid Technology - OAT).

Концентрация охлаждающей жидкости
обеспечивает защиту от замерзания
при температурах до -40 °C (-40 °F).

50%

Эксплуатационная плотность
охлаждающей жидкости при 20 °C
(68 °F) для защиты от замерзания до
-40 °C (-40 °F)

1,068

Объем используемого антифриза при
50-процентной концентрации:

4,25 литра

Заправочные емкости

Позиция

Объем (литры/пинты/американские кварты)

Объем системы охлаждения

8,5/15,0/9,0

Общие спецификации

Позиция

Спецификация

Насос охлаждающей жидкости

2,5 л/сек, 170 кПа при 4000 об/мин

Вентилятор охлаждения - один

400 Вт

Вентилятор охлаждения - двойной

750 Вт

Тип системы охлаждения

Находящаяся под давлением система, регулируемая термостатом, с удаленным расширительным
бачком

Бачок дегазации

Под давлением с встроенным датчиком уровня

Давление, на которое рассчитана
крышка

145 кПа (21 фунт/дюйм²)

Радиатор

Горизонтальное расположение трубок, соты 27 мм со встроенным спускным краном и сменным
нижним штифтом

Термостат

Парафиновый элемент

Температура начала открывания

90°C (194°F)

Полное открывание

100°C (212°C)

Спецификации моментов затяжки

Описание

Нм

фунтофут

Конденсатор A/C к радиатору

6

5

Охладитель рабочей жидкости автоматической коробки передач

6

5

Болт расширительного бачка охлаждающей жидкости

6

5

Болты насоса охлаждающей жидкости

16

12

Уплотнительная пробка блока цилиндров

23

17

Болты крепления радиатора

6

5

Болты корпуса термостата

9

7

Опорные кронштейны шланга охлаждающей жидкости

6

5

Червячные хомуты шланга охлаждающей жидкости

4

3

3.

2.

1.

Двигатель - Общая информация - Проверка компрессии в цилиндрах Дизельный
двигатель TD4 2.2L

Общие процедуры

Проверка

ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем отсоединять или снимать компоненты, очистите соединения и поверхности стыка. Во



избежание загрязнения системы все открытые соединения закрывайте заглушками.

Примечания:

Описание процедуры снятия может содержать описание действий по установке.



Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Перед выполнением этой процедуры аккумуляторная батарея автомобиля должна быть в исправном состоянии и полностью



заряжена.

Цилиндры двигателя TD4 пронумерованы в направлении от задней части двигателя (со стороны коробки передач). Поэтому



цилиндр номер 1 и форсунка номер 1 расположены в задней части двигателя.

ПРЕДОСТЕРЕЖЕНИЕ: Перед проверкой компрессии в цилиндрах



убедитесь в том, что система впрыска топлива отключена. Несоблюдение
этого требования может привести к повреждению автомобиля.

Обратитесь к процедуре: Glow Plugs (303-07A, Снятие и установка).

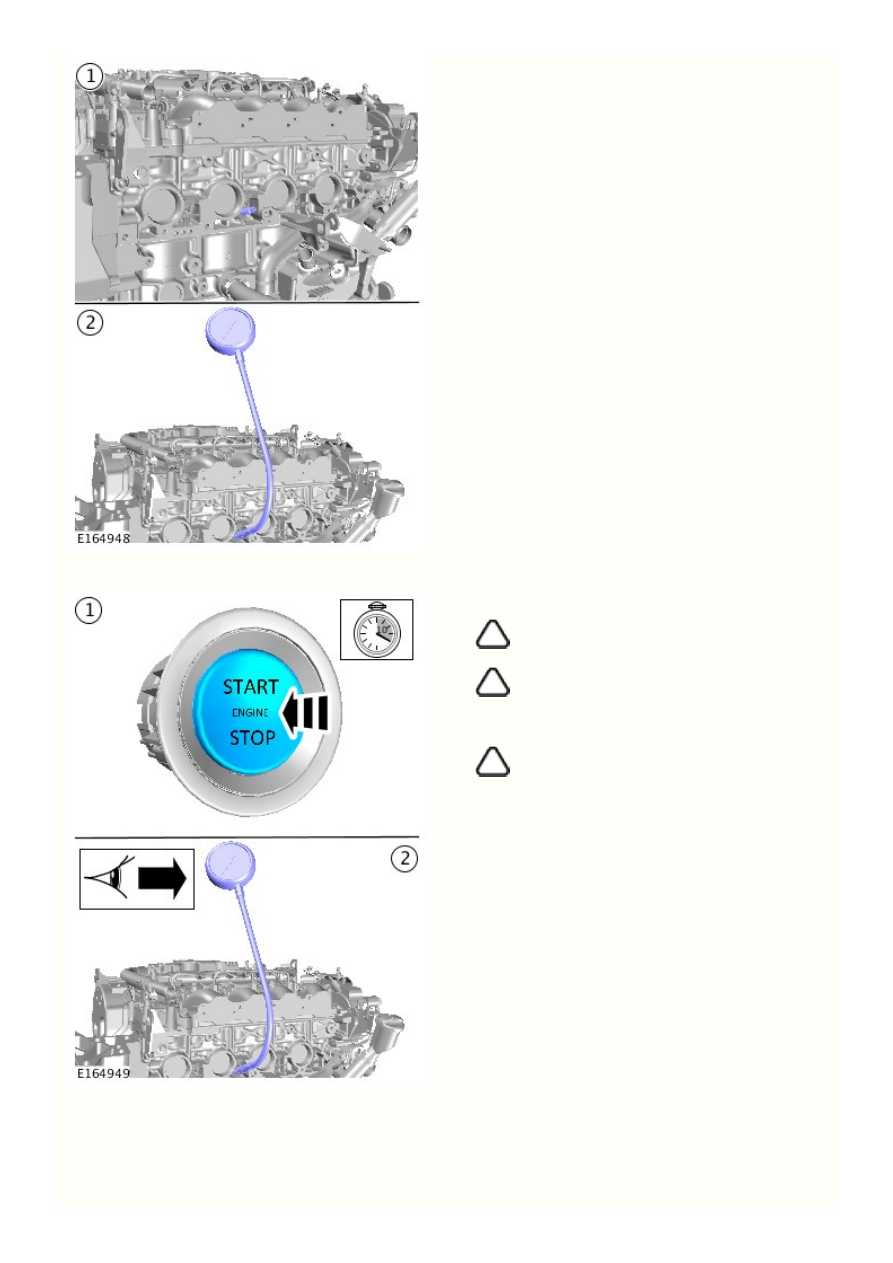

Выполните проворачивание коленчатого вала двигателя в течение

приблизительно пяти секунд, чтобы удалить остатки топлива из цилиндров.

Установите компрессометр.



Момент затяжки:

10 Nm

5.

4.

Примечания:

Эта операция выполняется с помощником.



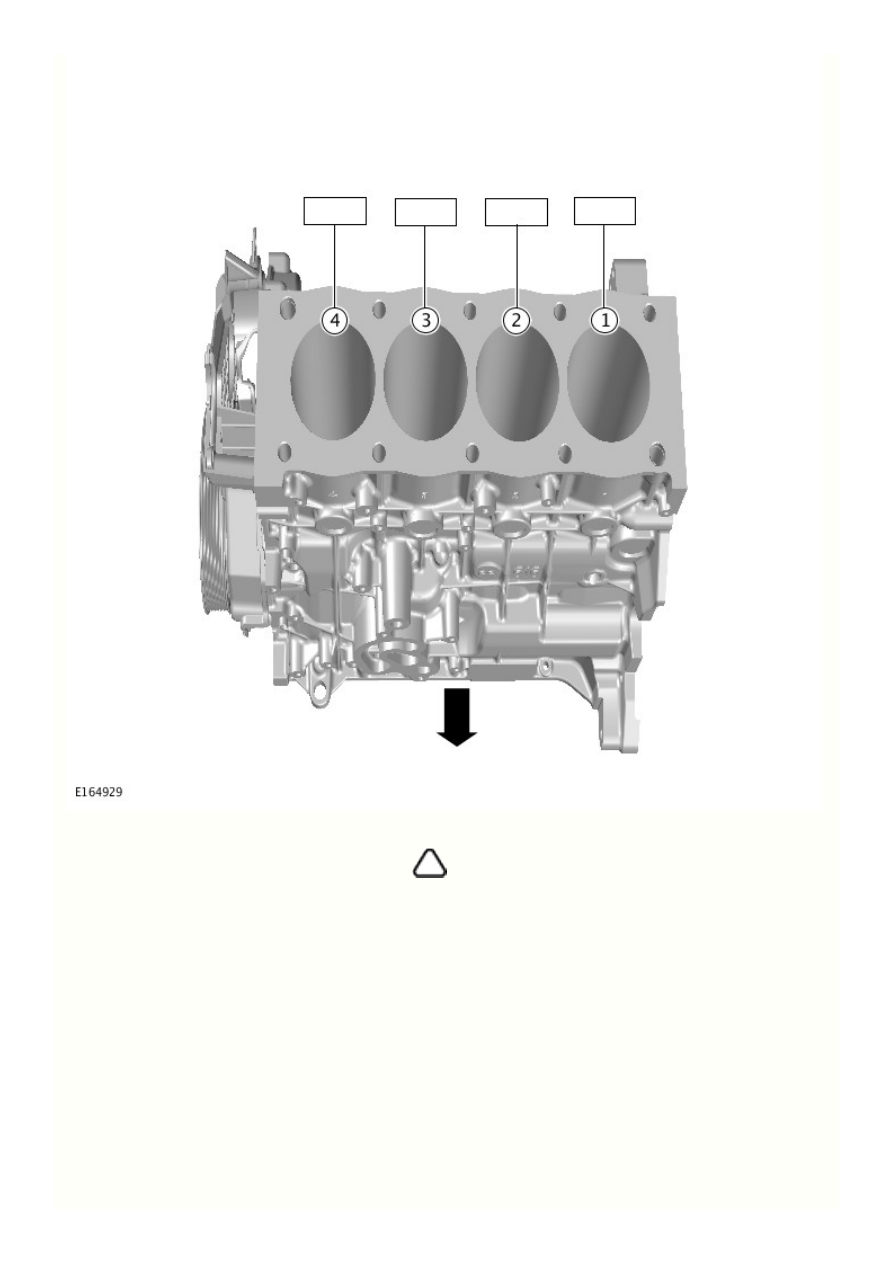

Распечатайте рисунок № E164929, приведенный в



пункте 5. Используйте данный рисунок для записи значений
компрессии в каждом цилиндре.

Перед выполнением этой процедуры аккумуляторная



батарея автомобиля должна быть в исправном состоянии и
полностью заряжена.

Выполните проворачивание коленчатого вала двигателя в
течение 10 секунд и записывайте значения, отображаемые
компрессометром. После снятия показаний в каждом
цилиндре убедитесь, что из компрессометра стравлено
давление. Выполните процедуру для всех цилиндров.

8.

7.

6.

ПРИМЕЧАНИЕ: Снимите и утилизируйте все заглушки.



Установка выполняется в последовательности, обратной порядку разборки.

Минимальное показание компрессии цилиндра должно быть в пределах

10% от максимального записанного показания компрессии. Если разница
между значениями компрессии в цилиндрах превышает 10%, обратитесь за
помощью в службу технической поддержки дилеров (DTS).

При помощи диагностического оборудования, одобренного Land Rover,

выполните считывание и сброс диагностических кодов неисправностей
(DTC).
