Range Rover Evoque. Руководство - часть 476





7

6

5

Возврат топлива из топливной системы высокого давления

Парафиновый термостатический клапан (перепускной канал открыт)

Парафиновый термостатический клапан (перепускной канал закрыт)

В головке адсорбера топливного фильтра находится парафиновый термостатический клапан и пружина, установленная в канале
возврата топлива между топливной системой высокого давления и муфтами, соединяющими магистраль возврата топлива с баком.
Термостатический клапан установлен в перепускном отверстии, соединяющем канал возврата топлива с камерой адсорбера
топливного фильтра.

Термостатический клапан приводится в действие температурой топлива в канале возврата топлива, воздействующей на верхнюю
сторону термостатического клапана, а температура топлива подачи в камере адсорбера воздействует на нижнюю сторону
термостатического клапана.

Количество возвратного топлива, повторно подаваемого через камеру адсорбера фильтра, пропорционально температуре возвратного
топлива и положению термостатического клапана.

Температура возвратного топлива

Возврат топлива в бак (в процентах)

Повторно подаваемое топливо (в процентах)

Менее 10°C (50°F)

5 - 10%

90 - 95%

Более 20°C (68°F)

95 - 100%

0 - 5%

Температура топлива менее 10°C (50°F)

Термостатический клапан находится в сжатом состоянии и удерживается седлом в перепускном отверстии. Верхняя сторона
термостатического клапана почти перекрывает выпускное отверстие канала возврата топлива, что вызвано положением клапана, а на
пружину действует слабое давление.

Большая часть топлива, возвращающегося в фильтр, проходит через открытое перепускное отверстие и повторно подается в камеру
адсорбера топливного фильтра. Небольшая часть возвратного топлива проходит через термостатический клапан и направляется в
топливный бак через отверстие канала возврата топлива.

При подаче топлива через канал возврата топлива также происходит смазка штока термостатического клапана.

Температура топлива более 20 (68°F)

Термостатический клапан расширяется под давлением пружины до такой степени, что почти перекрывает перепускное отверстие
канала возврата топлива и открывает выпускное отверстие канала возврата топлива.

Небольшая часть возвратного топлива, поступающего в фильтр, проходит через частично открытое перепускное отверстие и повторно
подается в камеру адсорбера топливного фильтра. Большая часть возвратного топлива проходит через термостатический клапан и
направляется в топливный бак через открытое выпускное отверстие канала возврата топлива.

9

8

7

6

5

4

3

2

1

Поз.

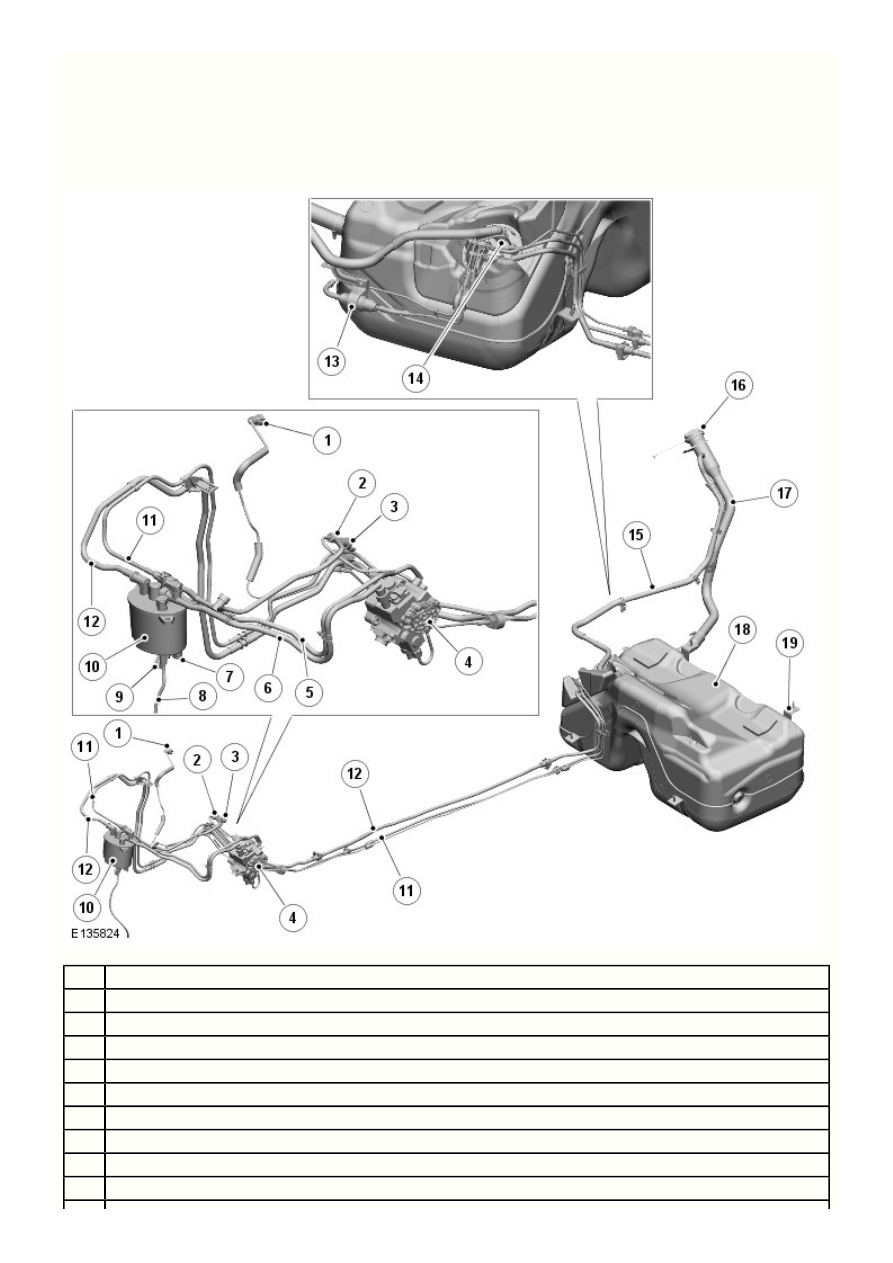

Топливный бак и топливные магистрали - Дизельный двигатель TD4 2.2L - Топливный бак
и топливные магистрали переднеприводной  - Расположение компонентов

Описание и принцип действия

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Наименование

Дополнительный обогреватель, работающий на топливе: питающий топливопровод (если установлен)

Трубопровод: от ТНВД в топливную магистраль (только для справки)

Трубопровод: возврат топлива из топливной магистрали

Топливный насос высокого давления (HP)

Трубопровод: возврат топлива из ТНВД

Трубопровод: подача топлива из топливного фильтра в ТНВД

Электрический разъем топливного фильтра

Сливная трубка топливного фильтра

Датчик присутствия воды в топливе

19

18

17

16

15

14

13

12

11

10

Топливный фильтр

Трубопровод: возврат топлива в топливный бак

Трубопровод: подача топлива в топливный бак

Вспомогательный насос дополнительного жидкостного отопителя

Блок топливного насоса

Трубопровод: сапун топливного бака

Крышка заливной горловины

Трубка заливной горловины топливного бака

Топливный бак

Хомут крепления топливного бака (2 шт.)

8.

7.

6.

5.

4.

3.

2.

1.

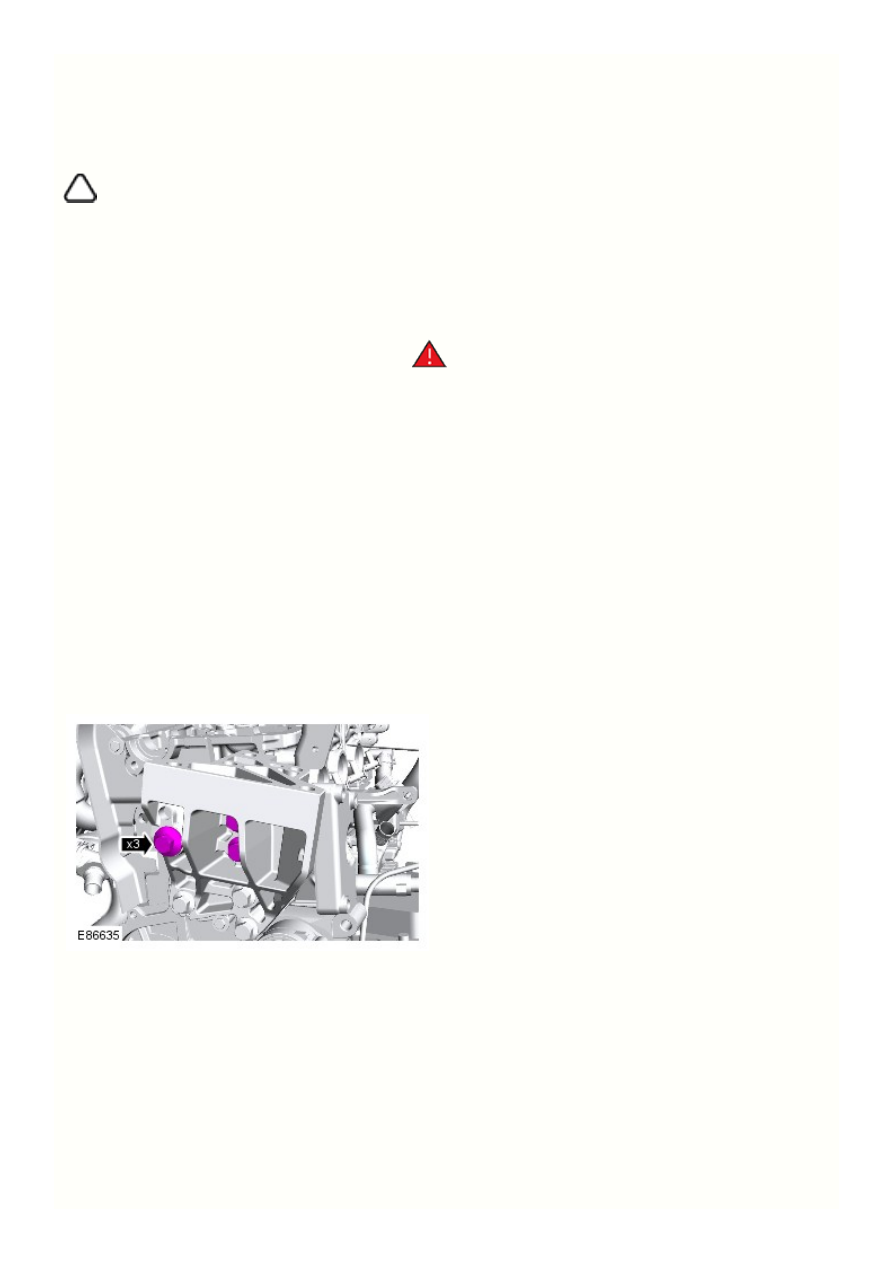

Двигатель - Дизельный двигатель TD4 2.2L - Головка цилиндров

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Крышка клапана и головка цилиндра изготовлены как единый узел и не обслуживаются отдельно.



Отсоедините провод "массы" аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01 Battery, Mounting and Cables,
Спецификации).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Exhaust Manifold (303-01 Engine - TD4 2.2L

Diesel, Снятие и установка).

Обратитесь к процедуре: Camshafts (303-01 Engine - TD4 2.2L Diesel,

Снятие и установка).

Обратитесь к процедуре: Thermostat (303-03 Engine Cooling - TD4 2.2L

Diesel, Снятие и установка).

Обратитесь к процедуре: Engine Mount RH (303-01 Engine - TD4 2.2L

Diesel, Снятие и установка).
