Range Rover Evoque. Руководство - часть 457





9

8

7

6

5

4

3

2

1

Поз.

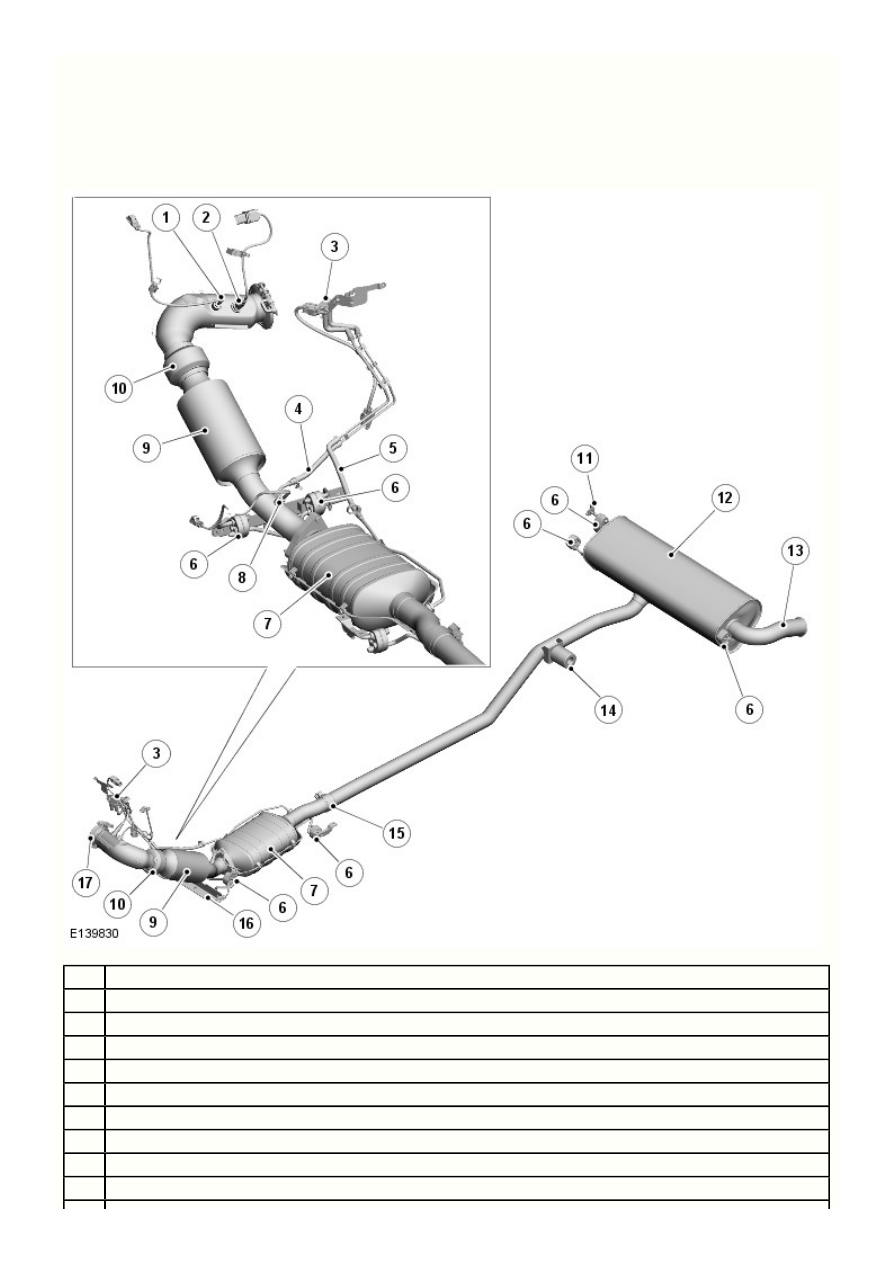

Система выпуска отработавших газов - Дизельный двигатель TD4 2.2L - Система выпуска
отработавших газов переднеприводной  - Расположение компонентов

Описание и принцип действия

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ: АВТОМОБИЛИ С ПРОТИВОСАЖЕВЫМ ФИЛЬТРОМ

Наименование

Датчик температуры

Подогреваемый кислородный датчик (HO2S)

Датчик перепада давления

Трубопровод датчика высокого давления

Трубопровод датчика низкого давления

Резиновые опоры (6 шт.)

Противосажевый фильтр (DPF)

Датчик температуры

Каталитический нейтрализатор

17

16

15

14

13

12

11

10

Сильфон

Подвесной кронштейн системы выпуска

Задний глушитель

Выхлопная труба

Демпфер

Хомут

Подвесной кронштейн системы выпуска

V-образный зажим - монтажный фланец на турбокомпрессоре

Система выпуска отработавших газов - Дизельный двигатель TD4 2.2L - Система выпуска
отработавших газов переднеприводной  - Обзор

Описание и принцип действия

ОБЗОР

Система выпуска 2.2L DW12C

 изготавливается из нержавеющей стали и состоит из 3 отдельных

FWD (привод на передние колеса)

узлов. В передней секции расположен каталитический нейтрализатор и противосажевый фильтр (DPF), а в задней секции - задний
глушитель.

Передняя секция системы выпуска оснащается противосажевым фильтром (DPF), что обеспечивает технические характеристики
автомобиля, превосходящие требования европейского стандарта по ограничению выбросов вредных веществ Евро-5.

Система крепится к днищу кузова с помощью шести резиновых опор, расположенных на подвесных креплениях из мягкой стали,
приваренных к системе. Резиновые опоры закреплены на соответствующих крюках, которые привариваются или крепятся болтами к
днищу кузова.

4.

3.

2.

1.

Двигатель - Дизельный двигатель TD4 2.2L - Ремень газораспределительного механизма

Снятие и установка

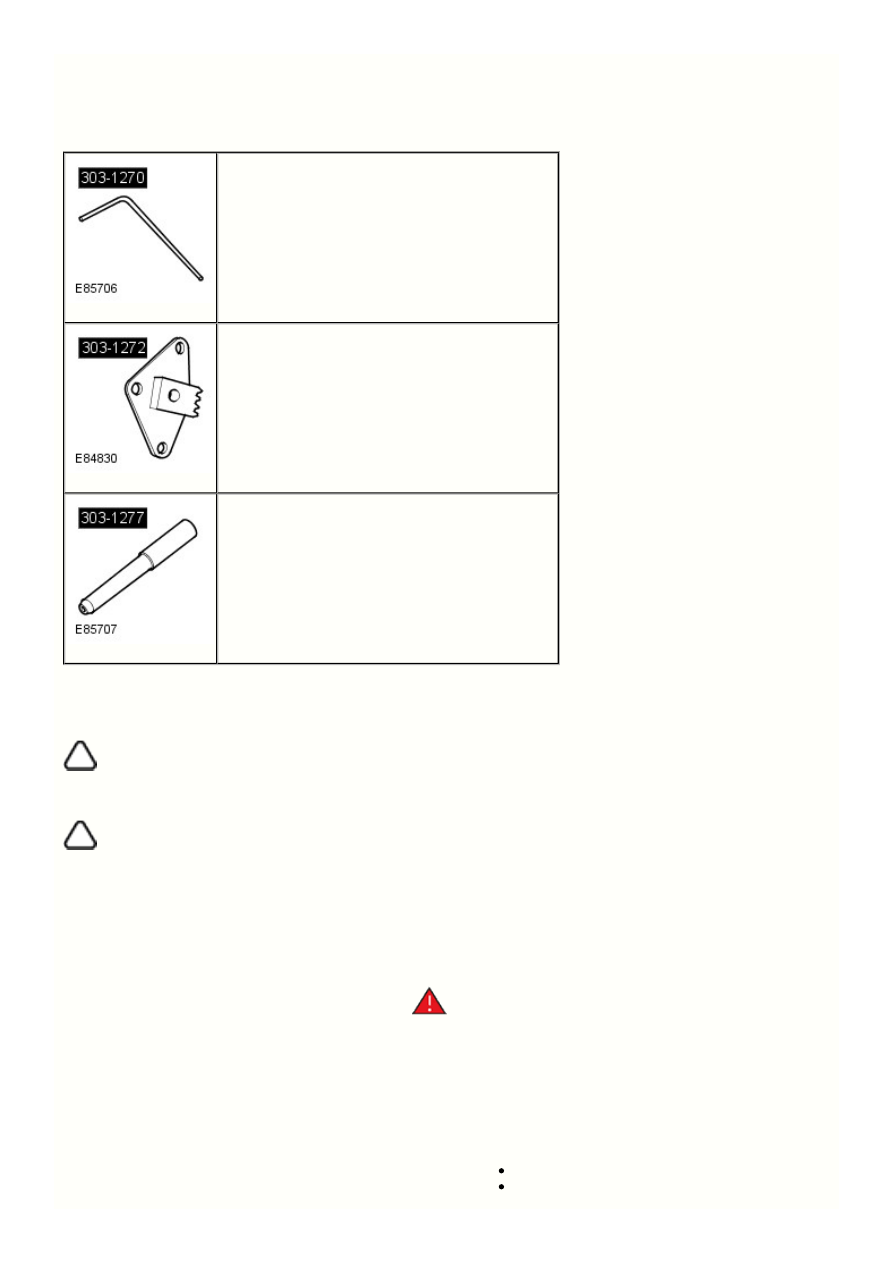

Специальный инструмент(ы)

303-1270
Стержень для установки момента впрыска, коленчатый вал

303-1272
Блокировочный инструмент, маховик

303-1277
Стержень для установки момента впрыска, распредвал

Снятие

Примечания:

Приспособления для синхронизации и блокировки установлены для облегчения демонтажа крышки распределительного



механизма. Все приспособления должны оставаться на месте, чтобы обеспечить выполнение процедуры установки крышки
распределительного механизма.

Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Timing Cover (303-01, Снятие и установка).



Ослабьте натяжение ремня ГРМ.
Снимите ремень газораспределительного механизма.
